Lateral MOSFETs SuSy circlotron

[Sipi]

sta ti je ostatak sistema , da prostis ?

DAC je AKM4393 a kutije su Canton CT-1000 i EPOS 5M

koliko me secanje sluzi - ti mosfeti su poprilicno osetljivi na vrednost gate otpora - govoreci o zvuku

Jeste, stavio sam manje gate stoppere nego sto je s njima uobicajeno (kao u F5 iz koga je osnovna ideja proistekla) al' igracu se jos so tim, duga je zima ...

[Zen Mod]

upravo tako - kad su gate stoperi premaleni , zvuk zna da bude malkice neurozan u visokimakad su preveliki , onda je sve nekako mellow ....... jedna od losih stvari u kojekakvim ampovima je mediokritetski drive koji su cesto imali .... i to najcesce common source , gde su ili bili preslabi driveri strujno , ili nategnuti po pitanju swinga ....... blablano - dobro - ti si to resio kako jesi .... dobra osnova

[Sipi]

...jedna od losih stvari u kojekakvim ampovima je mediokritetski drive koji su cesto imali .... i to najcesce common source , gde su ili bili preslabi driveri strujno , ili nategnuti po pitanju swinga .......

Bas tako, studija kaze da prethodni stepen treba da vozi Id=5-6mA da bi terao jedan par IRFPxxx sto i jeste slucaj u F5 i radi bez mane.K135 je znacajno manjeg kapaciteta od IRFP i moj prethodni stepen (J74V) se vozi na 10 mA tako da bi mogao da tera i 4 para lateralaca - dakle ne bi trebao da bude drive...Ne bih da od gate stopera pravim filter - mogao bih da ubacim emitor folover posle J74V ili da stavim j313/k2013 posle J74V kao gain stage sa ID oko 100-200mA pa da k135 rade kao sors folover...

[Zen Mod]

ode ga daleko - imas ti djusa sa 10mA ihaj ...... koja korist od mosfeta , kad ih rabis kao folover ........ onda uzmes IRFP i vozi brute force ovako je delikatnije isto sam se cudom cudio kod Bata Banetovog Ge ampa - nikako da skontam zasto ne razumem kako radi ..... a onda shvatih da evidentno ni konstruktor nije razumeo kako to treba da radi ...... elem - greota i nikakva korist istrazivati blagodeti Ge konfiguracije , ako ces ga korisiti samo kao folover ....edit: otkud ti 74V?

[Sipi]

...edit: otkud ti 74V?

Pise u postu #1

[Sipi]

... blagodeti Ge ...

daj, uozbilji se bar malo ...

[Zen Mod]

ti ce mi kazes .......

[Sipi]

Nakon par dana mucenja fudbala ustanovio sam da od nekih stvari ipak ne moze da se pravi pita, ili bar da ja tu pitu necu da jedem. Radi se o tome da lateralni Hitachijevi MOSFETovi imaju premalu transkonduktansu(gm) da bi mogli dobro da rade u spoju sa zajednickim Source-om (nalik na F5).gm od 1S znaci da ako hocemo promenu od 5A Id moramo da mu damo 5V promene Vgs a to od J74 kao prethodnog gain stage-a ne mozemo da trazimo u F5 konfiguraciji koja je uzeta za osnovu ovog cirklotrona (Drain otpornik J74 stvara Vgs za K135 a to je 2V maximalno i tu moze da bude 1V swing-a, dakle 1A promene Id, dok u ekvivalentnim uslovima za 1V promene Vgs-a IRFP240 daje 7A promene Id). Zato sa K135 dolazi do cudnih distorzija koje nisu nuzno neprijatne ali je zvuk lazan - oboa zvuci kao tenor saks kome je prilikom snimanja nabijem mikrofon skroz do pifle, a tenor saks zvuci kao didjiridu :coffee:Kad se malo istrazi po net-u, vidimo da tamo gde su ovi lateralci i korisceni u spoju sa zaj. Source-om prethodno je obezbedjen jako veliki gain. Inace u 99% slucajeva k135/j50 se koriste u spoju sa zaj. Drain-om tj. kao Source Follower.Dakle, projekat se vraca na pocetak, osnova cirklotrona se iz F5 varijante prebacuje na F4 tj. izlazni stepen u Source Follower konfiguraciji.

[stein]

...Ma šta napriča...

[Sipi]

Nema sta da ti ne bude jasno, samo pazljivo procitaj i razmisli - poenta je da nema dovoljno naponskog swinga za Lateralce.Naravno, moze da se doda jedan gain stage i da bude lutka, ovako:Ali to vise nije two-stage amp, to je kao kad bi na F5 umesto IRFP240/9240 stavio IRF610/9610 i dodao posle njih jedan par izlaznih ali kao Source Follower (kao u F4).Jel' sad kapiras ?

[stein]

Uf... Jasnije... Do sada nisam ama baš ništa razumeo, sada mnogo manje ne razumem, ali ono što si poentirao mi je jasno... valjda. Ništa, samo ti radi, ja ću da čitam i izgledam ko tele kad blene u šarena vrata... Budem li dovoljno uporan, pročitaću dovoljno puta da naučim napamet pa i ja delujem učen kada ovo sve prospem pred nekim ko se još manje razume nego ja...

[Sipi]

...Budem li dovoljno uporan, pročitaću dovoljno puta da naučim napamet pa i ja delujem učen kada ovo sve prospem pred nekim ko se još manje razume nego ja...

Nemoj molim te, dosta je jedan Dinkic

[Ја sam sam]

Nemoj molim te, dosta je jedan Dinkic

стоН_Колд

[Zen Mod]

zakljucacu vam thread - dosta politike

[Ја sam sam]

Сипи, пријатељу, бежмо док смо још живи!стоН_Колд

[Zen Mod]

pitanje - ona prva varijanta ;ulazni stepen sa Jfet kao source followerima , a izlazni sa pojacanjem ? mozda bi onda imao dovoljno đusa ?

[Sipi]

pitanje - ona prva varijanta ;ulazni stepen sa Jfet kao source followerima , a izlazni sa pojacanjem ? mozda bi onda imao dovoljno đusa ?

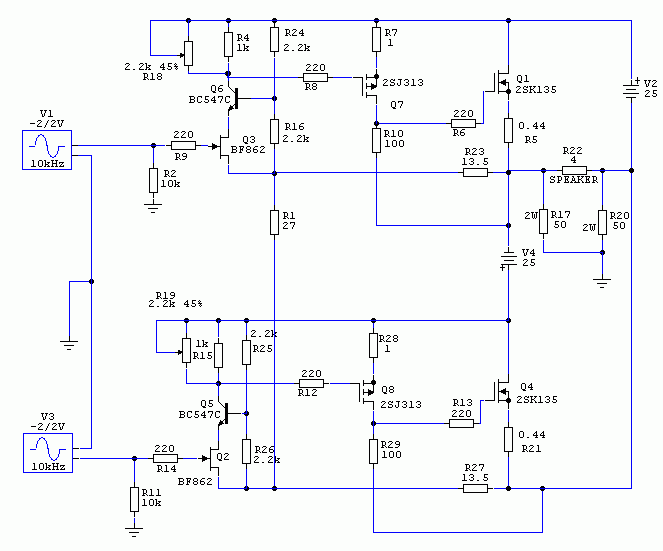

Tek to ne ide. Ako mislis na semu iz posta #1 voltagae gain radi i JFET i MOSFET. Jfet ne moze da stvori dovoljno swinga za Lat. MOSFET koji ima suvise malu transkonduktansu (1S = 1A / 1V ) da bi od tog malog swinga napravio veci i isporucio adekvatnu delta I na zvucniku.Ovi Lateralci su pravljeni da budu Source Followeri. Ako se od njih hoce izlaz sa Drain-a prethodni gain stage mora mnogo vise da se pomuci a zvucnici ne smeju da traze puno struje u tom slucaju.Ostace na kraju cirklotron kao glavna ideja s tim da Lateralci budu SF a celokupno naponsko pojacanje da se obavi u prethodnom stepenu. Na zalost, u F5 konceptu Lateralci ne mogu da pariraju HEXFETovima - sem ako bi neko bio voljan da stavi 5 pari u izlaz

[Zen Mod]

cek - koliko ti swinga treba za lateralce - drain loaded ?mislis i dalje da malecki ne mogu to da isporuce kao bufferi ?

[Sipi]

cek - koliko ti swinga treba za lateralce - drain loaded ?

12V na gate-u K135 - mnogo, jel' da ?

mislis i dalje da malecki ne mogu to da isporuce kao bufferi ?

Nemaju oni tu sta da traze kao kao bufferi, od njih mi treba voltage gain (kao u F5) i ja sam mislio da mogu al' oni me od*ebali :character13:Mozda bi i mogli uz malo zezanja (kaskoda krade 12V) al' nemam srce junacko da tesko stecene j74v izlozim Vds vecem od 30V pa makar i na kratko

[Zen Mod]

aman kako ne bi mogli i sa kaskodom - treba ti svega par volti swinganarokaj gain u stage-u pre toga

[Sipi]

aman kako ne bi mogli i sa kaskodom - treba ti svega par volti swinga

Sa par volti swinga dobijem par ampera kroz zvucnik, a to nije dosta za moje (4 Oma) kutije da bi sviralo kako zelim.

narokaj gain u stage-u pre toga

Ma moze da se naroka gain i 50dB povratne sprege ce sve da resi - al' ja necu takav amp, to mogu da dobijam iz bilo koje quasi-compl. topologije.Projektni zadatak je da amp bude samo sa N-kanalnim Lateralcima u izlazu, da ne trazi veci hladnjak od F5 i da na 4-Omskim kutijama svira bolje od F5.

[stein]

Sa par volti swinga dobijem par ampera kroz zvucnik, a to nije dosta za moje (4 Oma) kutije da bi sviralo kako zelim.Ma moze da se naroka gain i 50dB povratne sprege ce sve da resi - al' ja necu takav amp, to mogu da dobijam iz bilo koje quasi-compl. topologije.Projektni zadatak je da amp bude samo sa N-kanalnim Lateralcima u izlazu, da ne trazi veci hladnjak od F5 i da na 4-Omskim kutijama svira bolje od F5.

Mene ovo počinje da zanima... Te famozne 135-ce sam nekada trpao u ona Conradova pojačala i to je sasvim lepo sviralo. Ono što me malo "smeta" u ovom projektu je broj iteracija koje su se već pojavile a posebno zvučni marifetluci koji zavise na kraju od dobre volje dragoga nam Sipija i šta će da uturi tu ili tamo. Nudim prostor i prave, opake niskoimpedantne potrošače za test kada pojačalo dobije neki finalni ili skoro finalni oblik. Uz to može i food & Drink po nahođenju... Nisam pravio minska polja tako da je prolaz slobodan
