Technics SU-810 i popravka

[guja011]

preporuka, pošto bar po gornjoj šemi tj parčetu, nemaš osigurače u sekundaru pre greca, ODLEMI sekundarnu pločicu za svaki slušaj

onda možeš trafo probavati na stolu i izmeriti napone sekundara kao potvrdu da si sve lepo popravio.

lako je posle to vratiti i manji je posao u odnosu na bummm ako nešto u pojačalu nije u redu ili nedajbože primar ima neke nebulozne proboje tj slepe namotaje.

[Gojko]

Ne znam koliko se dobro vidi ali pored bele na patrljku, sa leve strane se vidi jedna lakovana( lakirana ) zica.

[guja011]

bele kao pokalajisane, boja izolacije nije bitna, može i roze.

jel to kako kažeš belo-belo u prekidu?

[Gojko]

Uhh, ne bih se danas sa time igrao posto mi klinci vilene po kuci. Ali koliko sutra cu da razlemim i sekundarnu plocicu pa cu da proverim. Znaci ako sam dobro razumeo : patrljak i srednja su primar. Patrljak i skroz desno su termalni? Znaci treba da povezem patrljak i srednju na 220 pa da premerim napone koje dobijam na sekundaru? Da li znas sta bih gde trebalo da dobijem. Evo slika

Prva dva izvoda su od tanje zice a druga dva su od deblje. Ne bih od oka mogao da procenim presek ali evo druga za nijansu bolja. Izvodi su obelezeni brojevima. 12 i 15 deluju kao da su zaokruzeni.

[Gojko]

Da, belo-belo je u prekidu. Ovo mi pre deluje kao neki sirm, mali buzir ili slicno.

[guja011]

pa bužirčić kada su izvodi termalca goli.

prespojiš termalac i vratiš pločicu primara , treba da dobiješ kako ti je kucano pre, vrednosti napona, malko

veće jer je ovih godina mrežni napon 230 a ne 220.

[Gojko]

Ok. Probacu. Znaci sve da razlemim i da prvo probam na stolu. Video sam dve neke vrednosti. 31,5 valjda i jos neki manji napon. Pretpostavljam da na onoj slici sekundara deblje zice treba da mi daju taj veci napon. Mada koliko vidim izvod sa tanjih je spojen u jednoj tačci sa debljom? Evo plocica sa koje se vidi da su prvi i poslednji izvod spojeni

[guja011]

mojne mnogo mozgaš.

1)naponi su perfektna nula, trafo ne radi.

2)kada prekrpiš termalac, dobićeš napone pa izmeri i zapiši.

ende.

[Gojko]

Ok. Sad me cikas da to uradim danas, a ne smem zbog klinaca, doci ce obojica da vide sta ja to ceprkam. Javljam se sutra sa izvestajem. Hvala puno na pomoci i asistencijama.

[Gojko]

ovaj feder nema sanse da skapiram odakle

[guja011]

liči na feder pritisnog prekidača.

[zbotic]

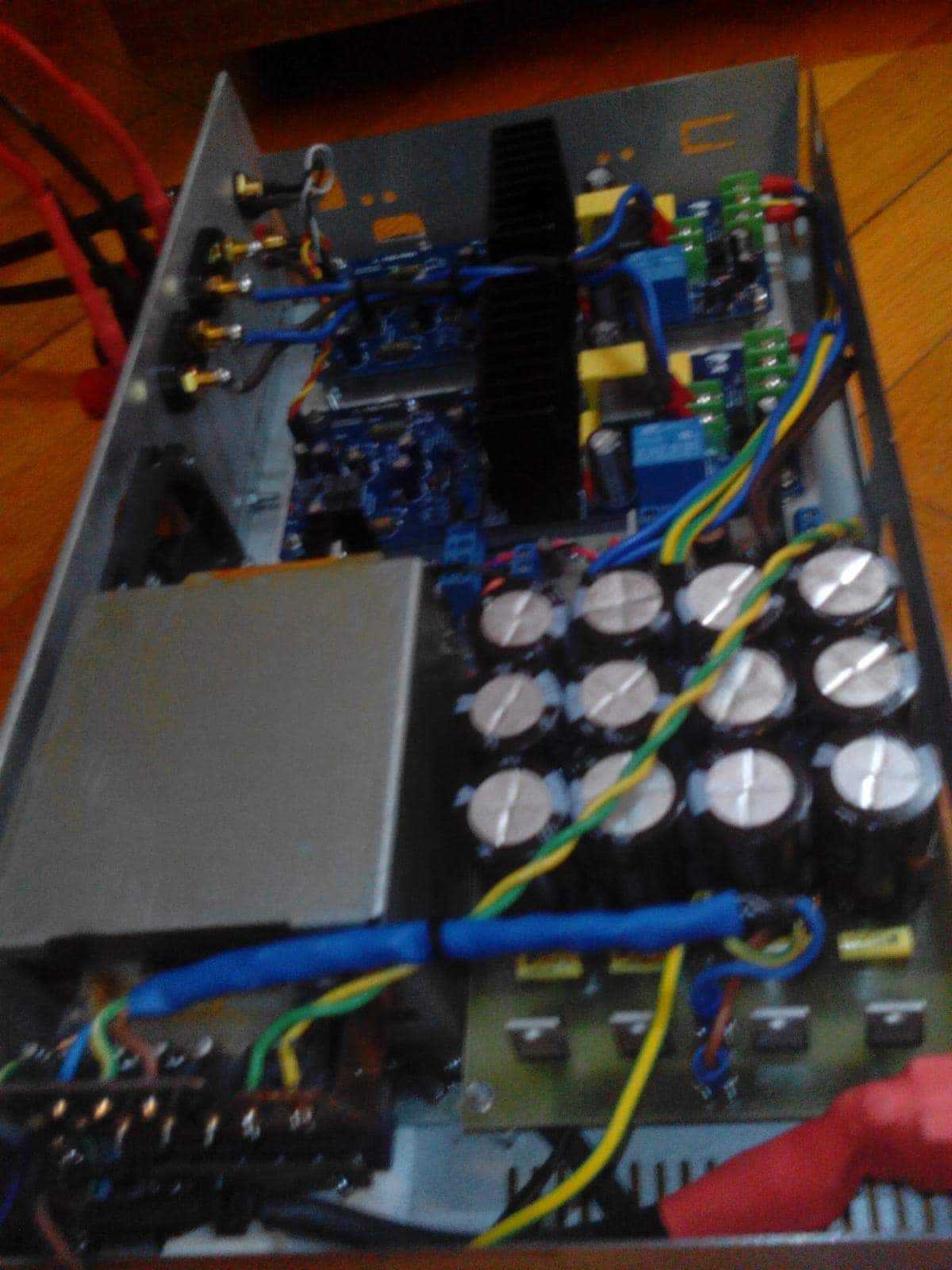

Evo, ja sam ovoga trenutka pustio u pogon pojačalo napravljeno sa vrlo sličnim Technicsovim transformatorom kao što je taj. Samo za tebe izmjerio i otpor primara koji iznosi 7 ohma.



Dakle, moglo bi ti se posrećiti....



Ako ovo rješiš, zaslužio je Guja barem pizzu



BTW pojačalo je u D klasi, snage 0,9 x snaga transformatora. U pikovima i puno više.





[guja011]

te plave ploče? 2 x mono ili šta?

[zbotic]

Da mono sa IRS2092 čipom.



http://www.ebay.com/itm/LJM-L15D-Pro-Stero-Power-amplifier-kit-IRS2092-IRFB4019-with-speaker-protection-/400531214601?hash=item5d41855109





Trošim zalihe transformatora i elektrolita

[Gojko]

Ukoliko se ispostavi da je Guja u pravu ( a sve mi vise mirise da jeste ) pozivam ga ovako zvanicno na kolicinu tocenog Heinekena koji moze smestiti u svoj skromni bojlercic. Jedino je pitanje ako premostavanjem termalnog osiguraca resim problem, koliko je to sigurno-opasno. Ili mozda mogu da zbudzim nekako drugi termalac?

[zbotic]

Ima tih termoprekidača po ebayu ko pljeve, za dolar-dva, možeš za prikačiti gdje te volja. A ako ga i ne staviš nikom ništa .

[Gojko]

Jao jedva cekam da sutra komsijama prezentujem... Necete vi meni vise turbo folk ne zvao se ja Lorimer.

[progster]

Ma šta će ti to, samo pravi gužvu.

EDIT: Samo udri, samo pazi na komunalce, ja nemam komšije pošto živim u kući, a dvorište je prilično veliko, ali sprema se Quad za svaki slučaj

[zbotic]

Za dolar, a još je i samoregenerirajući.



http://www.ebay.com/itm/Temperature-Switch-Control-Sensor-Thermal-Thermostat-65-C-N-C-KSD301-/141723012946?pt=LH_DefaultDomain_0&hash=item20ff598f52



P.S. Mora biti NC (normaly closed)

[Gojko]

Moracu da pojurim nekoga da mi uzme. Samo da sutra sve prodje kako treba

[Gojko]

O boze, tek sad sam video : This item does not ship to Serbia

[guja011]

pa?

iovako ti takav ne odgovara, gde bi ga uglavio?

aj ti lepo uradi naponsku probu i vidi da li trafo daje napone

a ako imaš i ampermetar ili meriš preko šanta, vidi koliko vuče miliampera neopterećen.

ako je trafo ok, zaebi taj resetabilni termoosigurač, to je nepotreban i neupotrebljiv luksuz.
