Zvučnici >Black<

[BokiTokiVoki]

Teme o skorašnjoj samogradnji zvučnika. Trebalo je smisliti ime, a pošto su i jedinice i kutije u crnoj boji, ime je >Black<

[BokiTokiVoki]

Dakle, krenulo je ovako





Ideja je bila da se napravi dvosistemac, sa dodatkom basa samo za najniže frekvencije. Na slici je bass jedinica Monacor SPH-165 koja ima ulogu te bass ekstenzije.

Dodatno, hteo sam da kutiju dizajniram tako da se taj bass praktično uopšte ne vidi. Zato se on nalazi unutar bass kutije, praktično između dve komore band-pass sistema rada.



[BokiTokiVoki]

Detalji montiranja bass jedinice na pregradnju tablu (dupla MDF ploča)





[BokiTokiVoki]

Izrada kutije za bass.

Za niske frekvencije, kutija uvek treba da ima što veću čvrstinu, unutrašnja ojačanja, koji bi trebali kutiju da "umrtve" jer je na niskim frekvencijama energija veća.







[BokiTokiVoki]

Sastavljanje sa bočnim stranicama je izledalo ovako









A pogleda na unutrašnjost bass kutije (otvorenja donja strana gde će ići postolje) izgleda ovako



[BokiTokiVoki]

A već pomenuto postolje, koje je jedini pristup unutrašnjosti kutije za bass, izgleda ovako





U njemu se nalaze bass-reflex tuneli, ispod nožice sa podešavanjem visine, a na kraju će između tih tuba biti montirana i skretnica za bass sekciju: trafo induktivitet, kondenzatori i otpornici. (ostatak skretnice na drugoj lokaciji).





[BokiTokiVoki]

Kutija za mid-bass i visokotonac





Lagano asimetrična pozicija visokotonca zbog ravnomerinije disperzije zvuka...







Malo posla frezom, radi upuštanje jedinica u prednju ploču. Takođe bitno zbog bolje disperzije zvuka u interakciji sa prednjom pločom kutija.



[BokiTokiVoki]

Isto to, ali nakon šmirglanja i obrade ivica.





I na ovoj slici kutije držim u nežnom zagrljaju.







[BokiTokiVoki]

Bass kutija na šmirglanju i gitovanju (ko zna koliko krugova, barem 3 je bilo)





A onda i slike grupnjaka: bass kutija, postolje, kutija mid-basa i visokotonca.











[BokiTokiVoki]

Zatim, naravno, ide osnovna boja.





I sve kockice na gomili....







I sve zajedno nabacani u kraj sobe.







Još jedna...



[BokiTokiVoki]

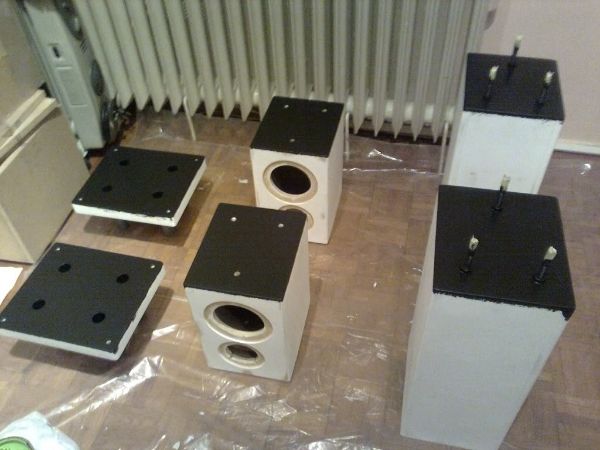

Eh, početak farbanja...









[BokiTokiVoki]

Nastavak farbanja...













[BokiTokiVoki]

Kreće se ka spajanju dve kutije...





Zatim detalji spajanja dve kutije mašinskim šarafima.







[BokiTokiVoki]

A sada sve zajedno, oboreno na leđa.











[BokiTokiVoki]

Zatim su ubačene zv. jedinice.







Iz još jednog ugla.



[BokiTokiVoki]

I sve zajedno i uspravno.







Sve slike su napravljene sa mobilnim telefonom. Zato im je kvalitet slika lošiji, ali to je jedino bilo opcija... ili mob ili ništa.



[BokiTokiVoki]

Merenja....







I skretnica...



[BokiTokiVoki]

Nadam se da vam se svidela gradnja. Možda bude podsticaj nekome da se prihvati posla, pogotovo jer je sada sezona ovakvih radova...



[zerowaf]

jako lijepo!

Daj još opiši malo karakteristike zvučnika, mjerenja i subjektivne zvučne utiske sa ponekom amplifikaciom, te opiši sobu u kojoj će svirati.Je li to copy left projekt? Možda mi je promakao nacrt kutije, pa da ne scrolam sad kad sam već počeo pisati.

[Koja]

Ne valja to ništa

[BokiTokiVoki]

jako lijepo!

Daj još opiši malo karakteristike zvučnika, mjerenja i subjektivne zvučne utiske sa ponekom amplifikaciom, te opiši sobu u kojoj će svirati.Je li to copy left projekt? Možda mi je promakao nacrt kutije, pa da ne scrolam sad kad sam već počeo pisati.

Imaš ovde nešto malo opisa, i poneki odgovor na pitanja: http://www.hi-files.com/forum/index.php?/topic/25519-zvu%C4%8Dnici-black/

Nacrta kutija još nije bilo, ali sam to planirao za kasnije, kada vidim kako se interesovanje razvija...

Šta je copy left projekt?

[Koja]

Valjda suprotno od copy right tj da se sve otkrije da može bilo ko slobodno da ga koristi
