GB pločice za F3

[gidjga]

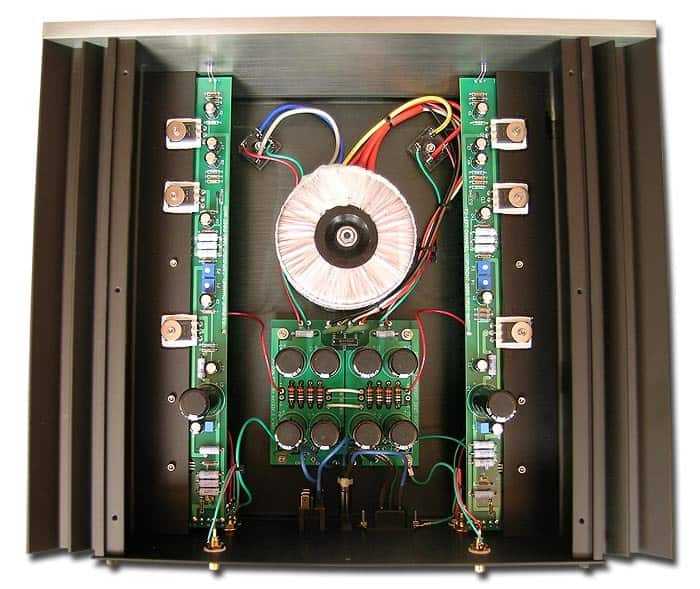

Evo pokrećem GB za pločice za F3 .Pripremu radi Impuls i ideja je sledeća.Pločica je dimenzija 356mmX48,5mm ,cilj je da se zadrži originalni izgled Nelsonovoj štampi, kao na slici.Očekujemo da će za koji sat Impuls postaviti radnu verziju.U razgovoru sa njim reče mi da je jedini problem sa velikim elkom na pločici koji je kod Nelsona promera 25mm , tako da elko od 30mm(koliki je Mundorf) viri van pločice .Prdložio sam da poveća pločicu za toliko ne menjajući pozicije ostalim delovima.Izvolite ,predlozi su dobrodošli.

[Impuls]

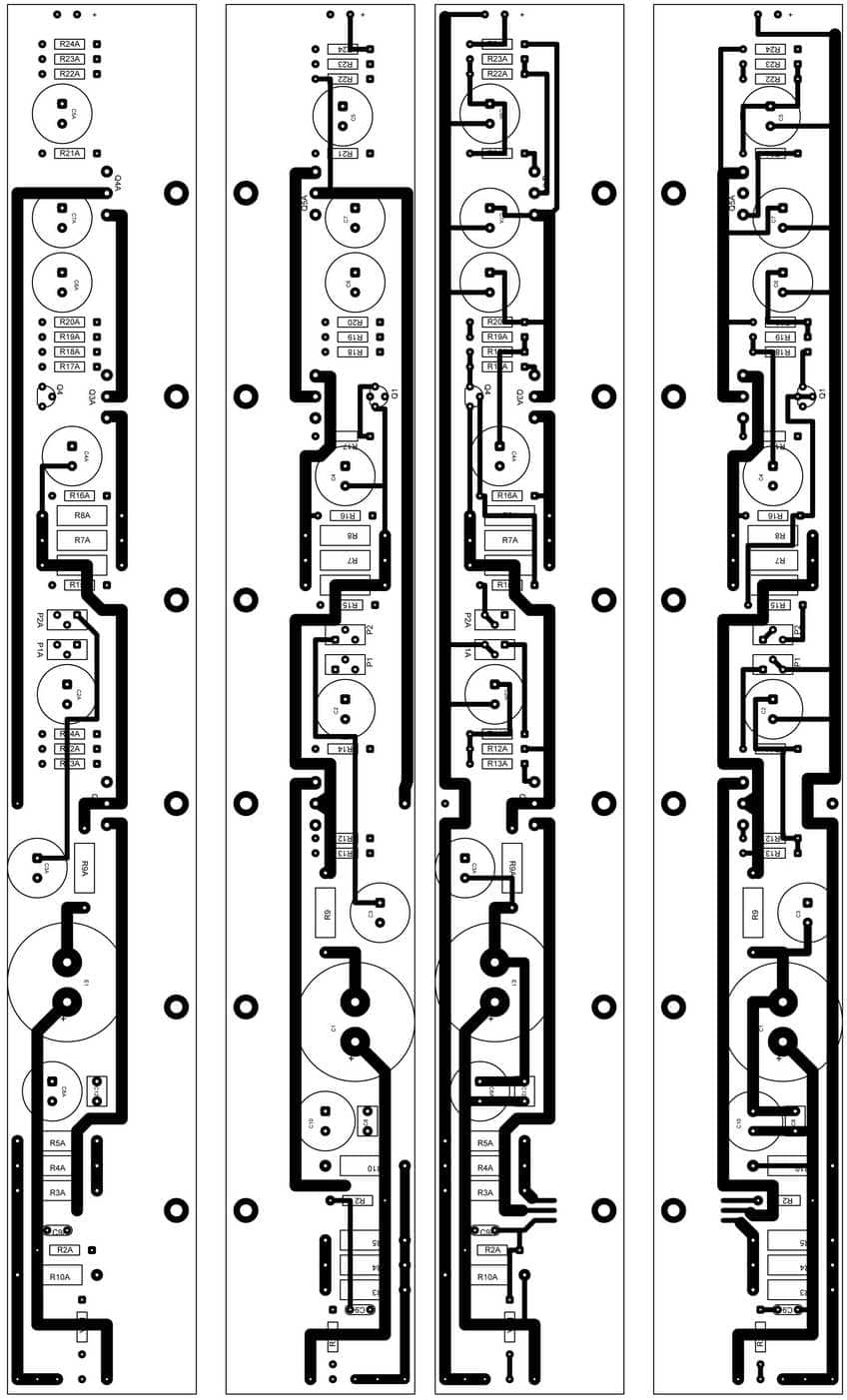

Ovako ce da izgleda. promenicu oznake elemenata kao sro su na originalnoj semi samo cu kao dodatno slovo staviti L ili R da se zna da li je leva ili desna strana. Na slici levo su gornji vodovi a na desnoj strani su donji vodovi. Izlazni elko je 30mm precnika

[gidjga]

Odlično,samo vodi računa o rupčagi za LU

[gidjga]

Evo debljina nogica pojedinih delova zbog rupa u štampi:-Dale 3W - 0,8 mm-mundorf 15000uF - 1,6 mm-Black gate -0,8 mm-IRFP150 - 1,2 mm-ZTX450 - 0,4mm

[Impuls]

Za elko pravim u tom slucaju 2mm rupu, tranzistori ce na 1,5mm, otpornici 1mm a za black gate bih trebao 1mm ali ako neko bude stavljao Nichicon Muse KZ nece ih moci ugurati. Premericu ih pa cu odluciti. Mislim da oni jedva ulaze u 1mm. ZTX ce dobiti 0,8mm. Da li da okrenem ZTX jer sam predvideo da bude BC tranzistor? Ako ce biti bas ZTX onda cu drukcije nacrtati i top silk.Rupe za prikljucenje kabla za zvucnik cu takodje ostaviti 2mm

[Zen Mod]

......Rupe za prikljucenje kabla za zvucnik cu takodje ostaviti 2mm

proveri u koju rupu upada 4 kvadrata fino-licnasti ; mislim da ti tu treba bar 2,3mm

[stein]

proveri u koju rupu upada 4 kvadrata fino-licnasti ; mislim da ti tu treba bar 2,3mm

Slobodno 2.5mm, žica fina licnasta, nelemljena cveta, lemljena se "goji"...

[gidjga]

Za elko pravim u tom slucaju 2mm rupu, tranzistori ce na 1,5mm, otpornici 1mm a za black gate bih trebao 1mm ali ako neko bude stavljao Nichicon Muse KZ nece ih moci ugurati. Premericu ih pa cu odluciti. Mislim da oni jedva ulaze u 1mm. ZTX ce dobiti 0,8mm. Da li da okrenem ZTX jer sam predvideo da bude BC tranzistor? Ako ce biti bas ZTX onda cu drukcije nacrtati i top silk.Rupe za prikljucenje kabla za zvucnik cu takodje ostaviti 2mm

Biće ZTX.

[gidjga]

Može jedna dodatna rupica tako da mogu da stanu i ZTX i BC,a što se tiče Muze KZ premeri ih ,pa ako treba ostavi malo veću rupu tako da mogu i oni da stanu.

[machinori]

Mogu uglovi na stampi od 90 stepeni da se prebace u 45. Lepse je, a i "by the book" je. :blink:Moze li neko da napise sta sve tu ide od delova, koliki 'ladnjaci trebaju, kol'ko je to vati, bias-šmias, gain, sta to moze da tera...

[Zen Mod]

F1 100W diss/ch 10W/8E/chF2 75W diss/ch 5W/8E/ch (10W/4E/ch)F3 100W diss/ch 15W/8E/chF4 80W diss/ch 25W/8E/ch (buffer)F5 60W diss/ch 25W/8E/ch

[Sync]

Disipacija ko babel...snaga upola manja.Sto se pravi blesav...kao nije upoznat sa f3

[machinori]

Slusao sam ga, al' nisam nikad nista citao. Ma imam neke 'ladnjake pa reko da ih uposlim. Nego onda moram i zvucnjake neke da nabudzim, nesto lako terljivo... Daj da prepravimo taj F3 na 100W?

[Zen Mod]

Donut ce biti i bolji od F3 ...... odnosno CCS Donut - to mu radni naslovizvinjavam se za Off ......

[krvimozak]

Slusao sam ga...

I? Jel' stvarno vr' vr'ova ili a...g... samo lozi ljude na fifi forumu?

[Zen Mod]

jeste vr-vr-ova ......... za adekvatne zvucnjake .kad pogledas spisak F-ova , maltene svaki je napravljen za neku drugu varijaciju osetljivih ..... i samo malo manje osetljivih zvucnika

[Glogov_Kolac]

F5 mu dodje kao najbolje resenje sto se tice efikasnosti ;o)). Da budem opet dosadan, kako kupujete izlazne tranzistore (uparene, nasumice ...). Voleo bih da napravim neko malo pojacalce u A klasi pa me kopka ;o)

[krvimozak]

kad pogledas spisak F-ova , maltene svaki je napravljen za neku drugu varijaciju osetljivih ..... i samo malo manje osetljivih zvucnika

Sluso F5 kod Steina. Na njegovim elektrostaticima koji sigurno nisu previse efikasni se ne primecuje (doduse uz subove, ali i oni su priguseni na skretnici) da im fali snaga iako imaju "samo" 25W.Sto se mene tice, F5 svira za medalju Po internetu svasta pisu o F5, neki ga i kude Da ga nisam cuo, mozda bih i poverovao.E sad, ako F3 nadsvirava i Alepha i F5 nesto mi se javlja da on onda mora da pravi hologramsku sliku izmedju zvucnika... ja bar tako zamisljam boljeg od F5

[Zen Mod]

ja ne mogu reci da ijedan od F-ova nadsvirava neki drugi ...... razlike postoje - ali su one u karakteru , ne u kvalitetu .

[Sipi]

ja ne mogu reci da ijedan od F-ova nadsvirava neki drugi ...... razlike postoje - ali su one u karakteru , ne u kvalitetu .

Bravo, to je najkorektnija formulacija - razlike ce se ispoljiti pre svega u odnosu na osobine koristenih zvucnika i ukus slusaoca. Ne moze se diskutovati o tome koji je od tih ampova bolji jer cilj konstruktora nije bio isti.

[Sync]

Donut ce biti i bolji od F3 ...... odnosno CCS Donut - to mu radni naslovizvinjavam se za Off ......

Oce biti ce...kasnije il pre... Machi sad smo vec iskusni...samo polako...nema vise onog "ja ko mile a mile ko konj" Meni bi lepo legao pored Babela koji bi terao beymu a F3 hornu...taman bi se resio i problema atenuacije beyma/selenijum na valjan nacin.

[Zen Mod]

manji problem atenuirati sa autoformerom , nego uvoditi jos jedan amp , sa svim koncepcijski neophodnim i posledicnim komplikacijama.F3 vredi probati full range na tim tvojima ......
