Merenje tranzistora radi uparivanja

[HomeMadeAudioProject]

ha ha...heh,moja verzija ce ipak ostati "low tech",sto manje dijelova to manja sansa za mr.Marfija!

[zocky]

'Ajde i ja da bacim koji cenat... možda neko moje rešenje bude upotrebljivo makar kao polazna ideja



(odavno upload-ovane slike na "photobucket-u", goleme su, da ih ne smanjujem sad, ne zamerite...)



beta-metar.pdf

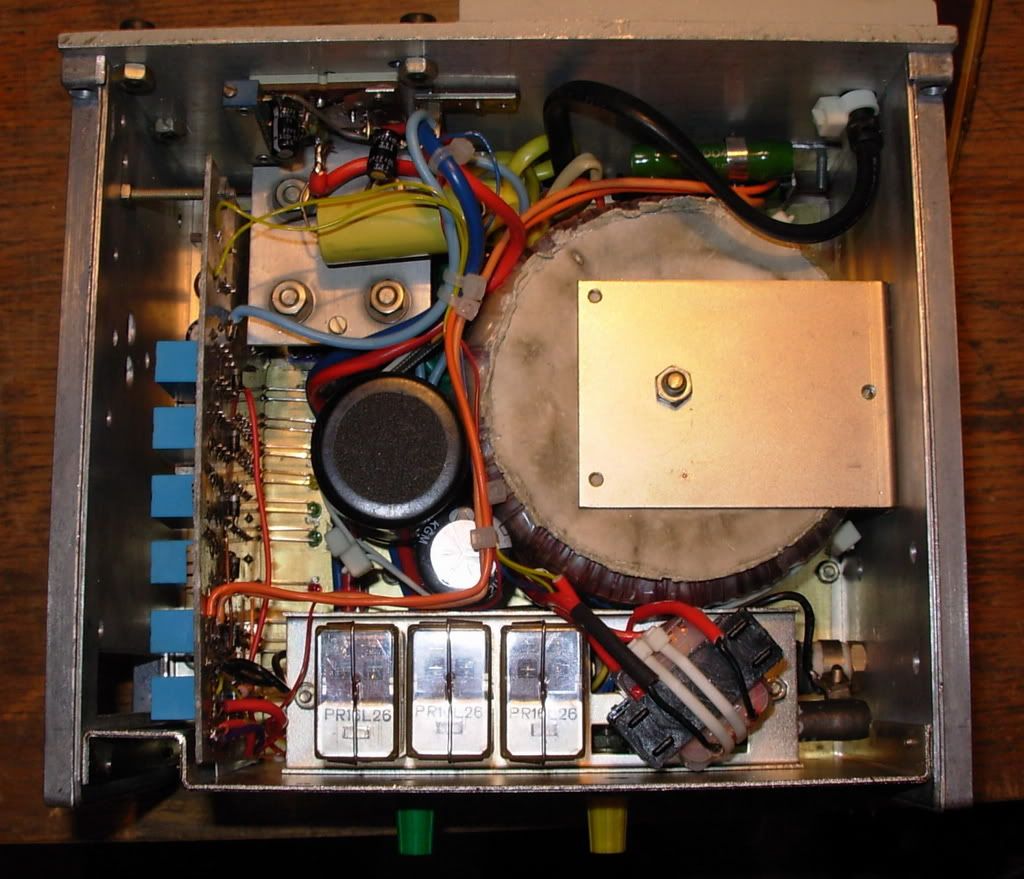

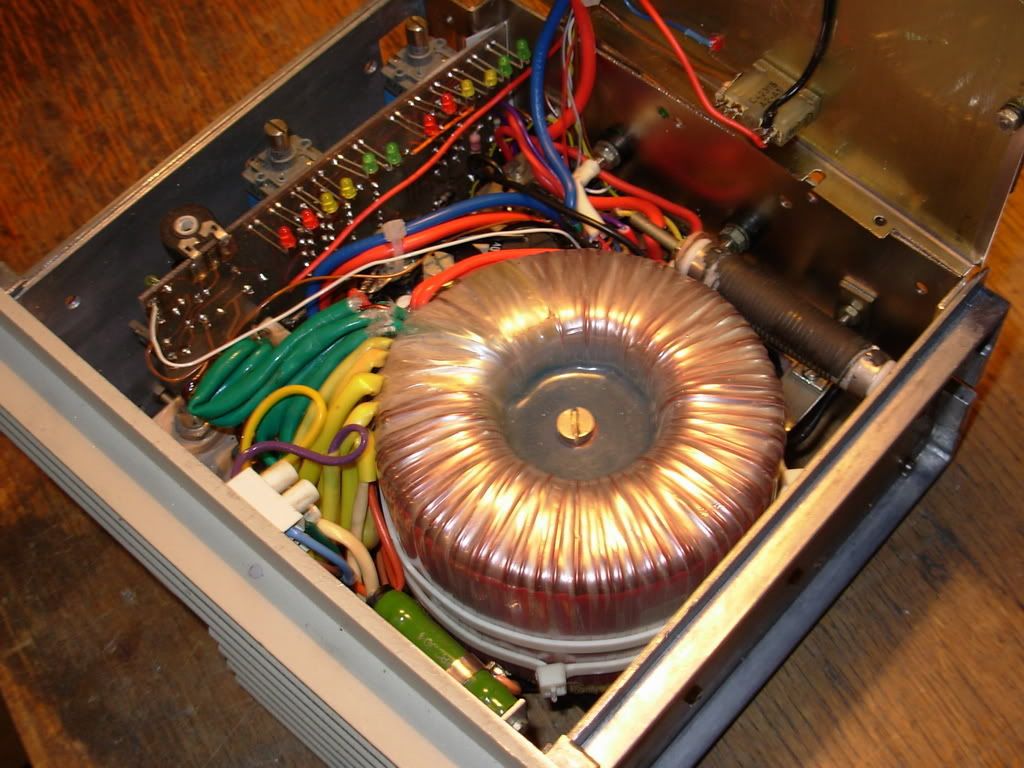

Uređaj sklopljen od "šta se zateklo" materijala.

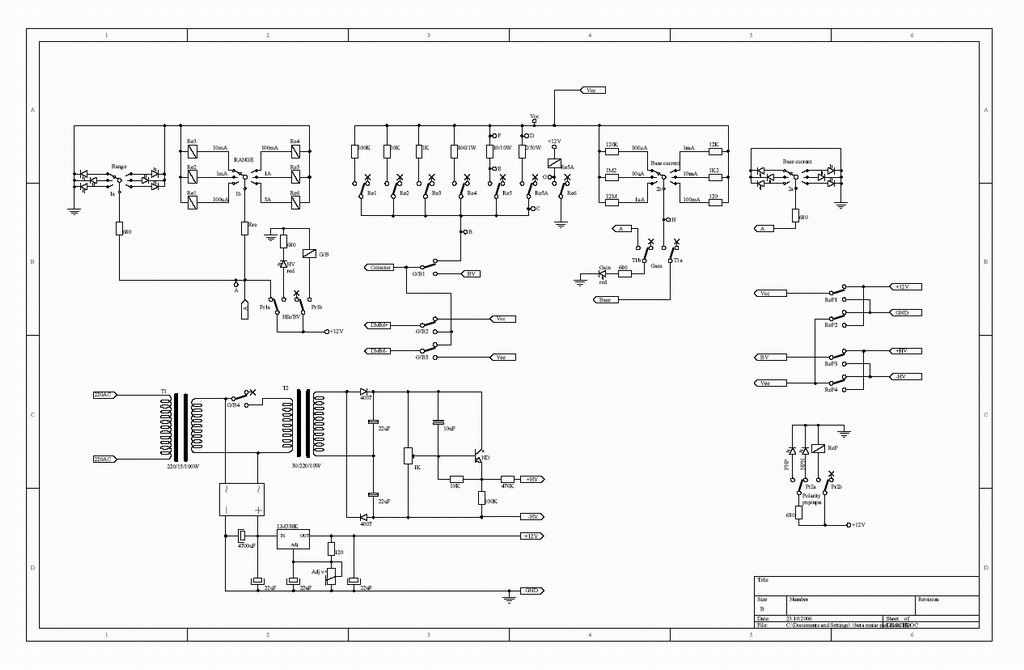

Šema je varijacija nekolikih sa net-a.

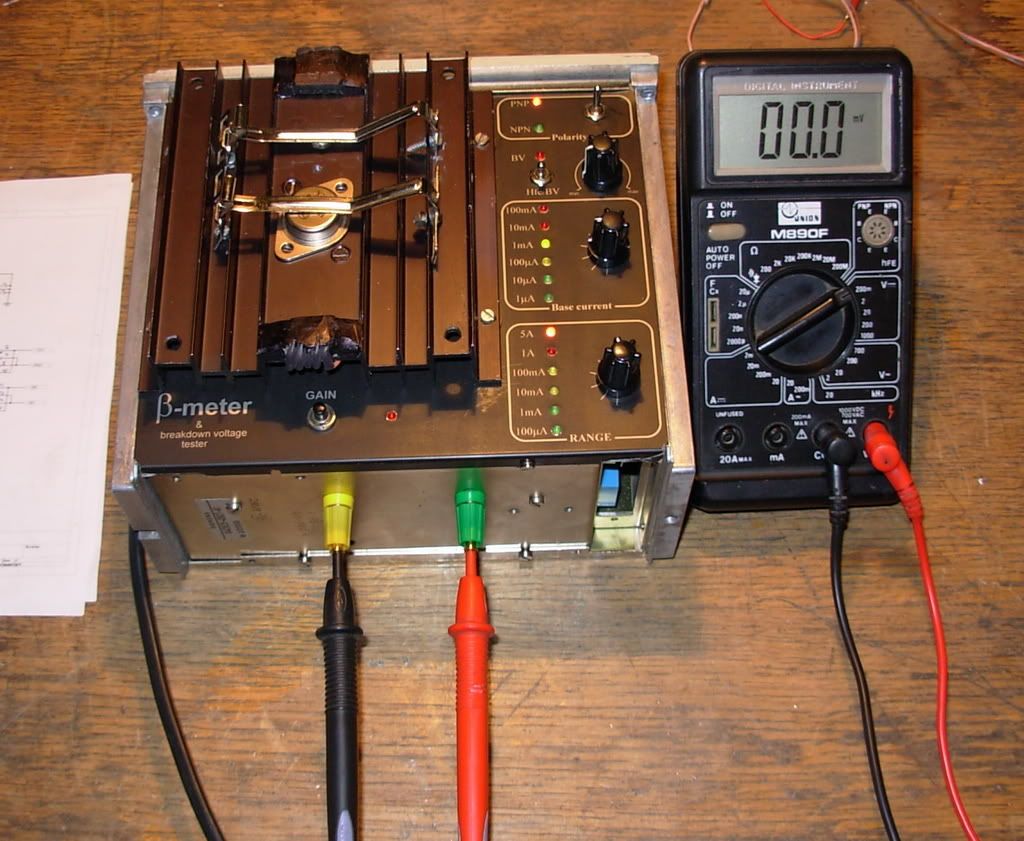

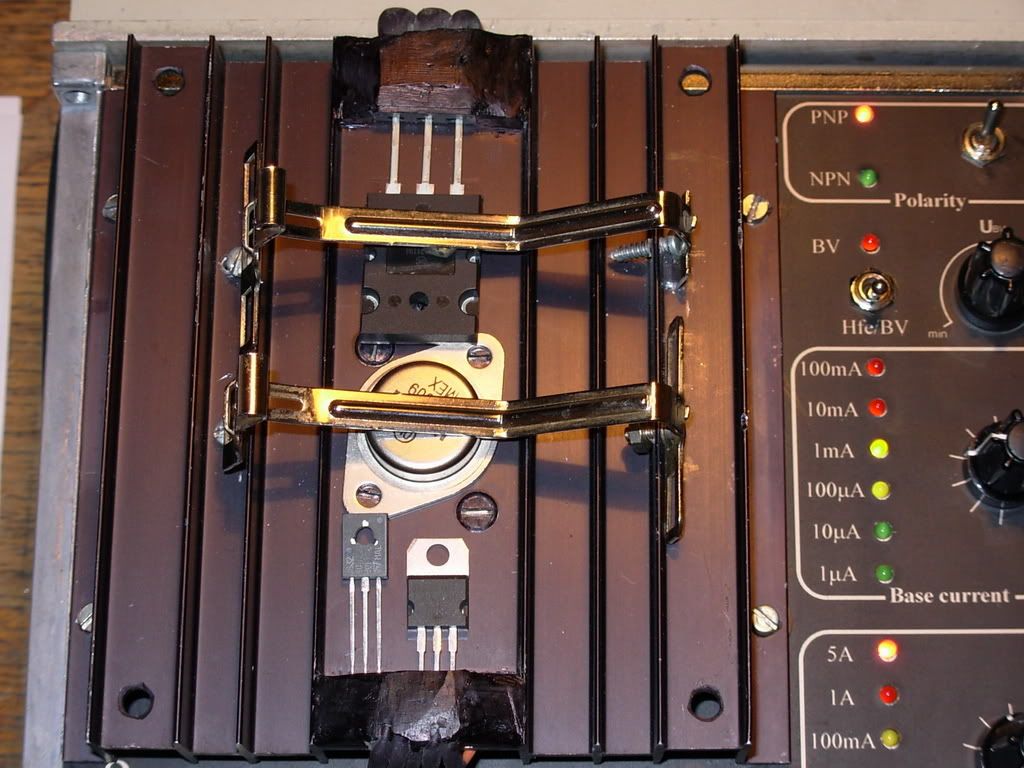

Ubačen je i sklop za merenje probojnog napona tranzistora... na prvoj slici se vide sva podržana kućišta tranzistora, malce u TO92 kućištu merim unimerom...



Neću više da ometam temu





[HomeMadeAudioProject]

jedan od boljih nacina da se ometa tema! super rjesenje oko hladnjaka,i narocito mi je za oko zapala stavka oko probojnog napona. u danasnje vrijeme tranzistora-plagijata...

[ebe]

Varijacija na temu. Na Eliotovoj semi sam zamenio preklopnik relejima.



Matcher.pdf
