Induktori 4.7mH

[Peca]

Prijatelj sklapa zvucnike po ovom projektu:http://www.troelsgravesen.dk/PL18XT.htmPretpostavljam da vam je svima poznat taj projekat. E sad, postavilo se pitanje induktora od 4.7mH. Ako se radi bez jezgra, osim shto je prilichno skup (manji problem), bude prevelik da stane u prostor na dnu kutije u koji ide skretnica (velik problem). Kutije su napravljene, drajveri su odavno nabavljeni tako da ne postoji varijanta "preradite kutije" ili "menjajte projekat" Da li sluchajno neko ima neshto slichno chega bi se rado reshio? Ili da jurimo po ebay-u (~11e/kom + par evra shipping)? Mozhe kesh, mogu ja da se oduzhim i odradim neshto sa mikrokontrolerima (daljinski, kontrola motora i sl.), kako god Mozhe samo i jezgro pa da se namota (izmericemo induktivnost instrumentom).

[Zvu]

Ja još ne videh vazdušne 4,7mH za 11 evra po komadu. Odmah naručuj i pevaj od sreće.U suprotnom idi na sajt "fininamotaji" i pogledaj koje su cene zavojnica. Pošto su veće zavojnice, a kutije napravljene, postoji mogućnost izdvajanja skretnice u posebnu kutiju koja bi stajala pored ili iza zvučnika i iz koje bi kablovi išli u zvučničku kutiju.Takođe treba pogledati i kako je Nikomi uradio svoje kutije sa Dynaudio drajverima gde je skretnica montirana na zadnju stranu kutije i izgleda pristojno.

[sir Oliver]

Zašto bez jezgra ako u šemi preporučuju sa jezgrom?

[Peca]

@Zvu 11e su Visaton sa jezgrom @sir Oliver Zato sto ovde nema gde (ili bar ja ne znam) da se kupe sa jezgrom.

[Peca]

@Zvu P.S. Poenta je napraviti da stanu u kutiju, ovo sa dodatnom kutijom u koju ide skretnica samo davno odbacili

[guja011]

jes ti siguran da vazdušara od 4,7mH ne može da legne u 4 cm?

[Peca]

On je kontaktirao tog lika sa fininamotaji sajta i reche mi da ne mozhe. Nisam ga pitao da li je previsok, preshirok ili shta vec, samo mi je rekao da ne mozhe da stane.

[guja011]

aha, "đunta sa sitnim nutom.."ja bi se ipak poigrao vilerovim matišem šta može a šta ne.

[sir Oliver]

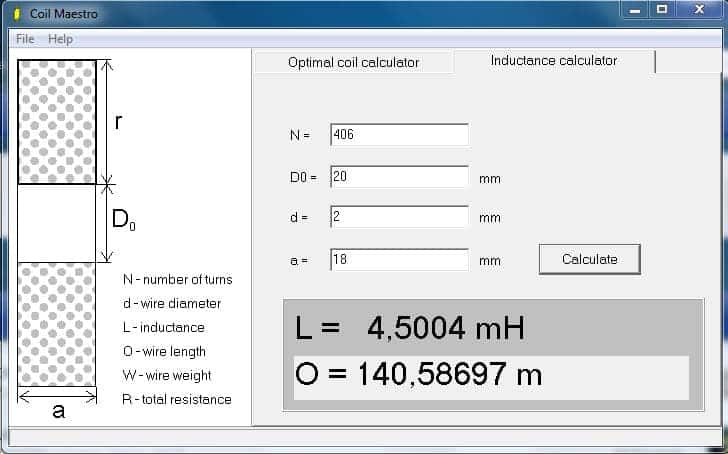

Može li ovako nešto? 140 meteri 2mm žicelapsus 414 navoja, 145,66 meteri za 4,7 mH

[dj.nik]

Pretpostavljam da je sama kutija s bazom spojena putem 'cokle' na donjoj ivici pa zavrtnjima s donje strane pricvrsceno - da se uvek

moze pristupiti skretnici. Prostor u sredini ne sluzi nicemu i jednostavno se moze izdubiti oberfrezerom pa ce biti prostora i za igranku.

Samo je ovaj kalem veci, ostali su mrshavi. Mrshave postaviti uspravno i tako da sece silnice velikog pod uglom 90 stepeni.

[Peca]

@sir Oliver 140m zice ce da bude daleko vishe od 0.3-0.6ohm-a kako je [email protected] Jesi obratio pazhnju na deo u mom prvom postu "ako da ne postoji varijanta "preradite kutije" ili "menjajte projekat" " ?

[sir Oliver]

Biće oko 0.77 Ohma.2mm prečnik

[guja011]

da, coil maestro je zanimljiva igračka..

[guja011]

uzgred, problematični kalem sa tako jako bitnom omažom ide na red sa 10 oma otpornikom ili mi se učinilo

[dj.nik]

Majstor guja ima odlicno primecivanje, rekao biK

@ Peca

Kada vec poshtujete projekat onda nema dileme ni muchenja:

navod sa stranice projekta

kraj navoda

[BokiTokiVoki]

uzgred, problematični kalem sa tako jako bitnom omažom ide na red sa 10 oma otpornikom ili mi se učinilo

Čekao sam da vidim da li će neko da napiše poentu. Baš se odužilo. :lol:Bitna je samo vrednost induktiviteta, a može da bude napravljen i sa žicom od 0,6 mm na feritnom jezgru. Pošto je na red i 10 Ohma otpornik a ind. (kao) treba da je 0,3-0,6 Ohma, jednostavno se stavi otpor koji je 10,5 Ohma - otpor ind. = ....., pa se izabere najbliža standardna vrednost. To je RCL kompenzaciono kolo u paraleli, a neki hoće da stave induktivitet od 3 kg sa žicom 2 mm.

[Peca]

@sir Oliver Malo je kasno za matematiku pa me ispravi ako greshim 2mm prechnik, to je r^2 x pi, to je 1^2 x 3.14= 3.14 pa to puta 140000 = 439.600 mm^3 tj. ~0.44l . A to je precnik zavojnice od 13cm i visina 3cm. I to ne racunajuci centralnu rupu od 20mm, i pod pretpostavkom da motash pefektno i to kvadratnu zhicu jbt. pa to je vece nego pakovanje dvd-a od 10 kom A i 0.44l bakra ima skoro 4 kg Pa u taj mali prostor treba da stanu kondovi, otpornici i josh zavojnica. Da ne spominjem da su bilo kakvi kvalitetniji kondovi vec sami po sebi prilichno veliki...

[Peca]

@dj nik Ne moramo se muchiti sa poruchivanjem kita, mozhemo i da bacimo sve i kupimo fabrichke zvuchnike

[guja011]

Pa u taj mali prostor treba da stanu kondovi, otpornici i josh zavojnica. Da ne spominjem da su bilo kakvi kvalitetniji kondovi vec sami po sebi prilichno veliki...

da li se opet meni čini al izvorna 4,7mH iz navedenog projekta je, tako piše 46x45mm. znači ni ona bez nekog kopanja nemere u 40mm visine.malko uvrnut spisak..

[Peca]

da li se opet meni čini al izvorna 4,7mH iz navedenog projekta je, tako piše 46x45mm. znači ni ona bez nekog kopanja nemere u 40mm visine.malko uvrnut spisak..

http://www.reichelt.de/Spulen-fuer-Weichen/VIS-SPULE-FC-4-7/index.html?;ACTION=3;LA=444;GROUP=I936;GROUPID=3592;ARTICLE=22541;START=0;SORT=artnr;OFFSET=500;SID=12TqCM7n8AAAIAAFWdXrEb15be22aa04ecf40aae0b3e273eb4a41Kazhe da je 40mm prechnik i 31mm visina Dodushe, to je sa 0.85mm zhicom

[guja011]

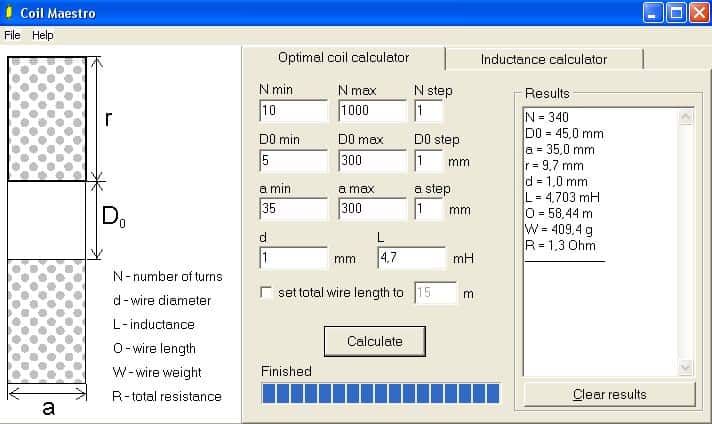

evo malo zezanja sa coil maestrom, cenim da super kalkulator ne računa i debljinu laka na žici

[BokiTokiVoki]

oh...boze, boze....neka ti čika sa http://www.fininamotaji.in.rs/KALEM_NATELU_web.htm napravi 2 kom. tih 4,7 mH sa žicom 1 mm na feritnom jezgru. Koliko sam video na sajtu, trebalo bi da te izađe 8 € komad. Naruči i pevaj.
