Uparivanje tranzistora

[Ја sam sam]

С обзиром да нема шеме, вероватно ни не треба да се упарују, Аустралијанци су то .стоН_Колд

[Glogov_Kolac]

Ima bre sema i to sa sve opisom vrlo detaljno.

[Zen Mod]

Ima bre sema i to sa sve opisom vrlo detaljno.

baci negde semu pa da cakulamo .....

[Ја sam sam]

baci negde semu pa da cakulamo .....

Не негде, него овде . стоН_Колд

[Glogov_Kolac]

a autorska prava i slicno !!!!. Mislim da imam verziju u PDF-u iz silicon chip-a (na engleskom) pa cu da otvorim novu temu. Ipak je ovo tema u mukama i nevoljama sa uparivanjem tranzistora.

[Ја sam sam]

a autorska prava i slicno !!!!. Mislim da imam verziju u PDF-u iz silicon chip-a (na engleskom) pa cu da otvorim novu temu. Ipak je ovo tema u mukama i nevoljama sa uparivanjem tranzistora.

Е ајде!стоН_Колд

[Impuls]

U kojim brojevima je sema pa da kupim na Avax-u

[Glogov_Kolac]

http://www.futurlec.com/Silicon_Chip_2007.shtml

[Zen Mod]

U kojim brojevima je sema pa da kupim na Avax-u

mislim da imam tu semu ; provericu kad dodjem kuci

[Impuls]

maj i jun 2007 ali ga nema na Avax-u. Kazu rasprodali

[Ја sam sam]

mislim da imam tu semu ; provericu kad dodjem kuci

Дође ли?стоН_Колд

[Zen Mod]

nemam je - a bila je ;(GlogovKolcu - davaj semu u poseban thread

[zocky]

Izgleda da je uparivanje veliki, mozda i najveci problem prilikom samogradnje pojacala. Kako se ustvari vrsi uparivenje izlaznih tranzistora ako recimo imamo po 10-ak komada od svakog?

U zadnjim brojevima casopisa Infoelektronika je dat projekat pojacala u A klasi sa izlaznim tranzistorima MJ21193/21194 gde se oni navode kao najbolji komplementarni par na svetu ali nigde se ne kaze da trebaju biti upareni osim toga da se mogu kupiti u Farnell-u!Znaci li to da su vec fabricki upareni ili da su im k-ke veoma slicne?

Uparuje se po strujnom pojačanju, vrednost pojačanja je "beta" i predstavlja odnos  struja baze i kolektora.

Konkretno MJL tranzistori koje pominješ, kao i kod većine drugih, za isti tip i iz iste serije imaju približno pojačanje. Da je izlazni stepen kod silikonca  kvazi komplementaran bilo bi dovoljno da juriš istu seriju tranzistora. Pošto to nije slučaj, ne bi bilo loše da se upare izlazn. Olakšavajuća okolnost je da je samo po jedan par na izlazu tako da ćeš uz malo sreće od po 10-ak komada istog tipa gotovo sigurno napraviti zadovoljavajuće parove.

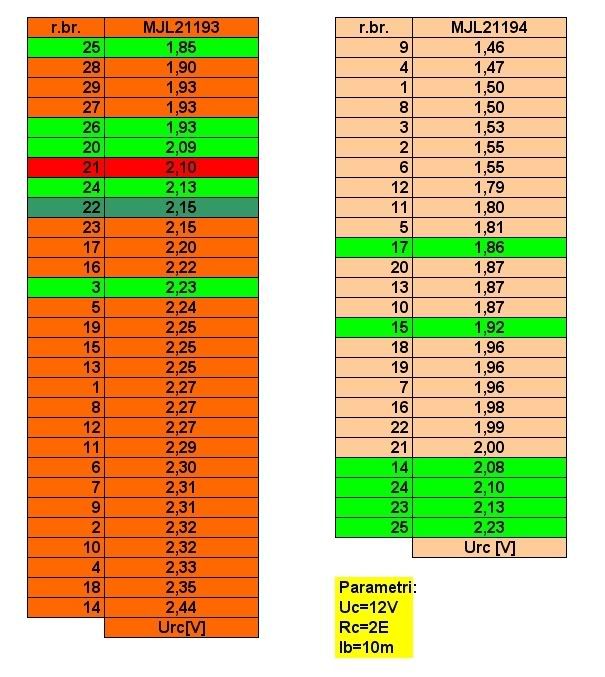

Evo tabele merenja za te tranzistore, vidi o čemu pričam.

Ako ti je samo merenje problem, pošalji tranzistore koje nabaviš da ih uparim.

[Glogov_Kolac]

Konacno neko konstruktivan ;o)) Dakle potrebno je dovesti struju na bazu i ograniciti struju kroz tranyistor sa 2R. Sve je jasno. Meni konkretno trenutno ne trebaju upareni tranzistori ali kao vlasnik pojacala u A klasi uvek strahujem da se zbog grejanja ne pokvare. Moj izlazni par je BD249/250 koji nije skup tako pa je kupovina vece kolicine opravdana. A ovi MJL-ovi od ON semiconductor-a su oko 6e komad pa je dosta skupo kupovati ih u vecoj kolicini a vaze za jedne od najboljih. Da li se uparivanje vrsi po principu jedan par NPN i PNP tranzistora sa istim hfe (sto mi je logicnije) ili se uparuju dva NPN (PNP) tranzistora.

[zocky]

Da li se uparivanje vrsi po principu jedan par NPN i PNP tranzistora sa istim hfe (sto mi je logicnije) ili se uparuju dva NPN (PNP) tranzistora.

Kod komplementarnog izlaznog stepena (kao kod silikonca) treba naći NPN i PNP sa istim pojačanjem.Na Eliotovom sajtu je lepo opisano merenje pojačanja bibolarnih tranzistora. Nešto slično sam ja "skutijao", vrlo korisna alatka.

[Glogov_Kolac]

Fina spravica. Mogla bi da se napravi da bude vezana na PC pa da se samo ubacuju tranzistori i softver sam izvrsi uparivanje. Steta sto to ne primenjuju proiyvodjaci tranzistora al tada ne bi mogli da prodaju po 10 komada

[zocky]

Imaš neku ideju kako bi to moglo sa PC-em?Aj' reši softver i interfejs a ja ću da odradim hardverski deo.Čisto da se nešto pravi...

[Glogov_Kolac]

Moze,moze, nije to veliki problem al sam sad u guzvi oko PSMLS-a i i pojacala;o)))
