Chakey Napisano Jul 23, 2011 #1 Napisano Jul 23, 2011 Imam pločicu za napajanje nekog uređaja, treba da je prebacim u neki program tipa eagle da bi posle pravio nove pločice, e sad ima li neko inteligentno rešenje u vidu softwera ili neke metode tipa korišćenja skenera, PCB je dvostran, imam više komada tako da mogu da žrtvujem jednu da poskidam sve komponente pomagajte
Chakey Napisano Jul 23, 2011 Autor #3 Napisano Jul 23, 2011 Dobro i sta kad skeniram, onda peshke pravim vod po vod u eagle-u ???
Ја sam sam Napisano Jul 23, 2011 #4 Napisano Jul 23, 2011 Е то већ не знам како, можда и може. Нажалост тако сам радио припрему за штампу једне педње плоче. Сори.
stein Napisano Jul 23, 2011 #5 Napisano Jul 23, 2011 Za "peške", mnogo je praktičniji i jednostavniji ovaj "Sprint Layout", ja sam ga "savladao" za par sati rada. E, sad, što nikada ranije nisam pravio nacrte za pločice, druga stvar... Ima opcija "scanned copy" i to čak da uvučeš dva skena za dvoslojnu pločicu, kažeš mu koja je koja strana i eto.... Posle samo ispratiš... Ne znam da li Eagle podržava tu vrstu importa...
stein Napisano Jul 23, 2011 #7 Napisano Jul 23, 2011 Ne, TI si čudo... Ono je samo mali programčić...
stein Napisano Jul 23, 2011 #8 Napisano Jul 23, 2011 http://www.avrfreaks...ewtopic&t=73754 Ovde ima pročišćen thread o programima za izradu pločica, a ovde: http://www.sparkfun.com/tutorials/108 fin tutorijal za Eagle... Pregledno, pa možda se može izbunariti kako uvući sken... Mana Sprint Layout-a je što nije kompatibilan sa programima za grafiku i grafičku pripremu, nema export za EPS, PS ili recimo *.brd fajlove... A definitivno nije kompatibilan sa DOS baziranim Tangom... E, ZATO Guja nonstop šizi...
guja011 Napisano Jul 23, 2011 #9 Napisano Jul 23, 2011 jokbre, guja ne šizi. saćemo da radimo FFCu štampe a ti će se dovijaš kako da to izbegneš
Mentok Napisano Jul 23, 2011 #10 Napisano Jul 23, 2011 A ček što bi ga crtao vod po vod ako ga skeniraš. Treba dobar sken, malo dići kontraste, itd. i onda ga pretvoriti u vektore u corel-u ili slično tome. Doduše zavisi i od toga šta ćeš da radiš sa finalnim proizvodom - da li češ na fotopostupak iliii ? Ustvari reci prvo koji ti format treba na kraju.
Ја sam sam Napisano Jul 23, 2011 #11 Napisano Jul 23, 2011 Тако сам Ја и радио, и било је добро. Ту и тамо мало преправки али ништа спец.
Mentok Napisano Jul 24, 2011 #12 Napisano Jul 24, 2011 Ako ti pasuje crno bela slika ili vektori, šalji skenove da ti odradim, da se ne patiš :phil_04:Osim ako nije neki top-secret projekat EDIT : Eh da, disklejmer : nisam stručnjak za PCB-ove, ali se podobro snalazim u fotomanipulatorskovektorskobitmapkoješta programima
dunavko Napisano Avgust 29, 2011 #14 Napisano Avgust 29, 2011 Ima neki ruski program koji pravi samo belo crno od skeniranog predloska.verovatno ima neki slican englijeski.ako ga ne nadjete onda cu ja ovaj ruski.Skines elemente,skeniras,propustis kroz program,svedes na 1 prema 1,odstampas u mirorru na papir,peglu u ruke i vec je opisan postupak...

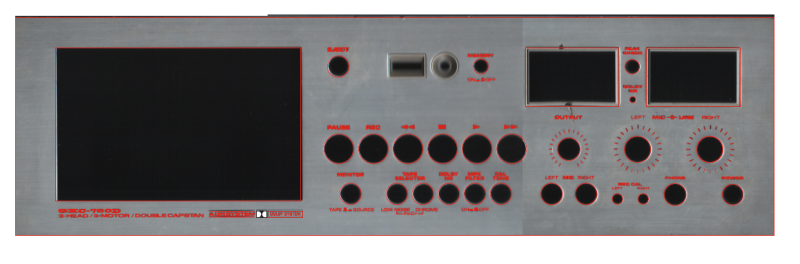

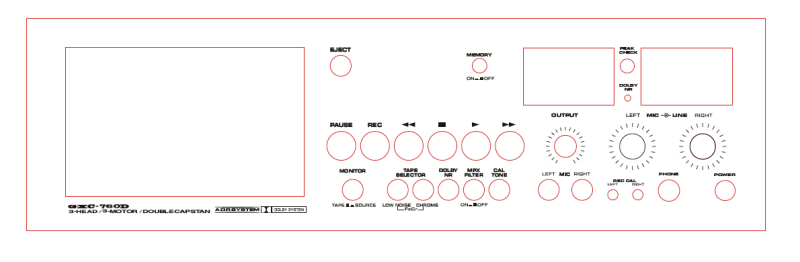

Ја sam sam Napisano Avgust 29, 2011 #15 Napisano Avgust 29, 2011 Који папир препоручујеш? Спремио сам нешто по том питању. Прво морам да ошмирглам предњу плочу а након тога да пошаљем на елоксажу. Баш желим да средим дек. Ово је скенирана предња плоча: А овако изгледа оригинал како би требало да изгледа:
Beli_Ninja Napisano Avgust 29, 2011 #16 Napisano Avgust 29, 2011 Ima neki ruski program koji pravi samo belo crno od skeniranog predloska.verovatno ima neki slican englijeski.ako ga ne nadjete onda cu ja ovaj ruski.Skines elemente,skeniras,propustis kroz program,svedes na 1 prema 1,odstampas u mirorru na papir,peglu u ruke i vec je opisan postupak... U paint-u ima opcija invert colours.
stein Napisano Avgust 30, 2011 #17 Napisano Avgust 30, 2011 Ima neki ruski program koji pravi samo belo crno od skeniranog predloska.verovatno ima neki slican englijeski.ako ga ne nadjete onda cu ja ovaj ruski.Skines elemente,skeniras,propustis kroz program,svedes na 1 prema 1,odstampas u mirorru na papir,peglu u ruke i vec je opisan postupak... Ja sam imao jedn Lexmark multifunkcionalni skener-štampač itd koji je podržavao OCR čitanje/konverziju teksta. Skeniraš i direkt uvlačiš u tekst procesor (word, writer...) ali tamo prednja ploča uređaja ne bi mogla da se utrpa...
Mane Napisano Oktobar 15, 2011 #18 Napisano Oktobar 15, 2011 Imam pločicu za napajanje nekog uređaja, treba da je prebacim u neki program tipa eagle da bi posle pravio nove pločice, e sad ima li neko inteligentno rešenje u vidu softwera ili neke metode tipa korišćenja skenera, PCB je dvostran, imam više komada tako da mogu da žrtvujem jednu da poskidam sve komponentepomagajteImam program uvucess sliku BMP /a crtas po linijama svedess 1:1 te ga onda uvucess u dos Tangoprogram se zove Tiho8 svojevremeno sam ga ostavljao po internetu mozda se i nadjehttp://arhiva.elitesecurity.org/t218330-tango-pcb-pravljenje-plocice-iz-jpg-slike
stefaca Napisano Oktobar 15, 2011 #19 Napisano Oktobar 15, 2011 pa skeniraj i u corel-u samo sredi to skenirano. sto bi crtao sve zivo?
