Grundig CD 9000

[Sync]

Videh i cuh ovaj cd plejer pre skoro godinu dana kod kolege Bassivus-a...i neznatno potom pojavio se u oglasima netaknut primerak....sad vec moj.U pitanju je philipsova TDA1541A masina samo prepakovana u slim kuciste sa furniranim stranicama. Po meni daleko lepsi od tadasnjih philips plejera.Cilj mi je da ga modujem maximalno u granicama razuma i finansija studentskih...Prvo sto sam uradio je promena uticnice i ubacivanje schaffner filtera za struju. Sledi zamena svih elkova, sredjivanje napajanja (Pile kad ce plocice za shunt...? ) ubacivanje ad8620 opampa cisto dok Zen ne primi semu i print za Jfet izlaz, kwak clock cami zalemljen i ceka ubacivanje...Za sada od elkova imam 2x nichicon muse 2200uF 63v; 8x rubycon ZLH 330uF 35v i jedan panasonic FC 2200uF 35v...ostale sitne elkove cu naruciti panasonic FC. Za sada moram da vidim gde ugurati ove postojece...Impulse ako imash na lageru vec nekih boljih elkova i ideju gde da idu reci pa da poslujemo...

[Sync]

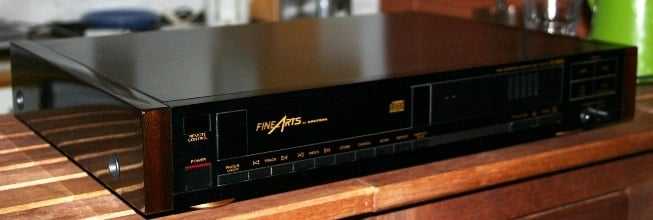

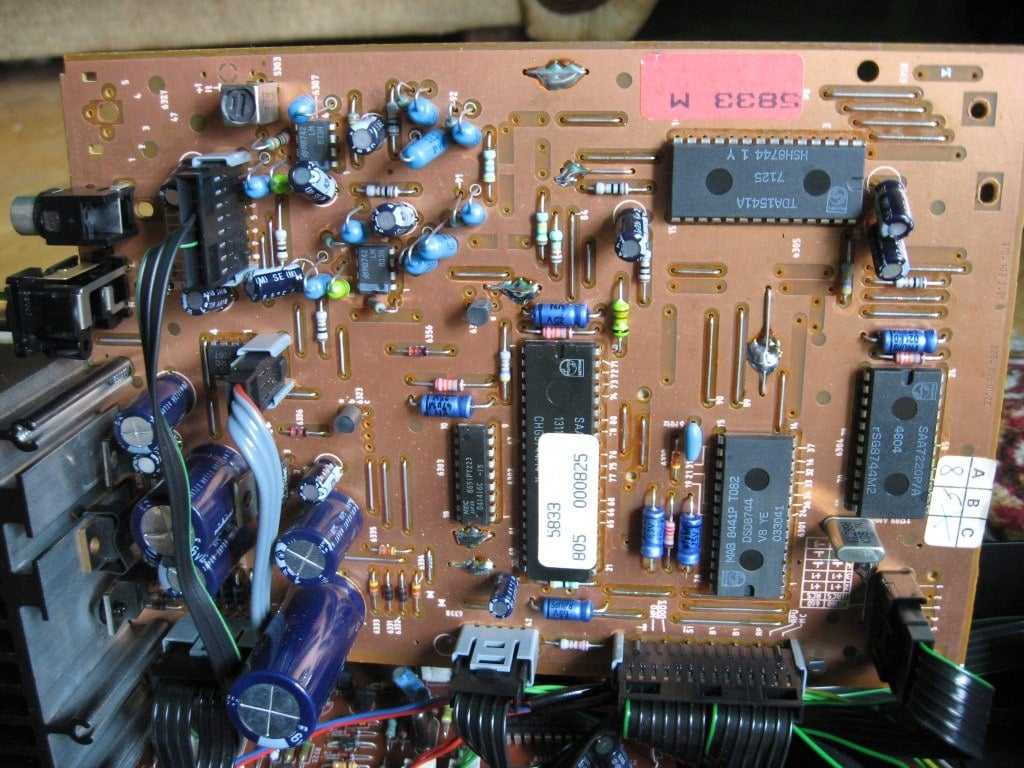

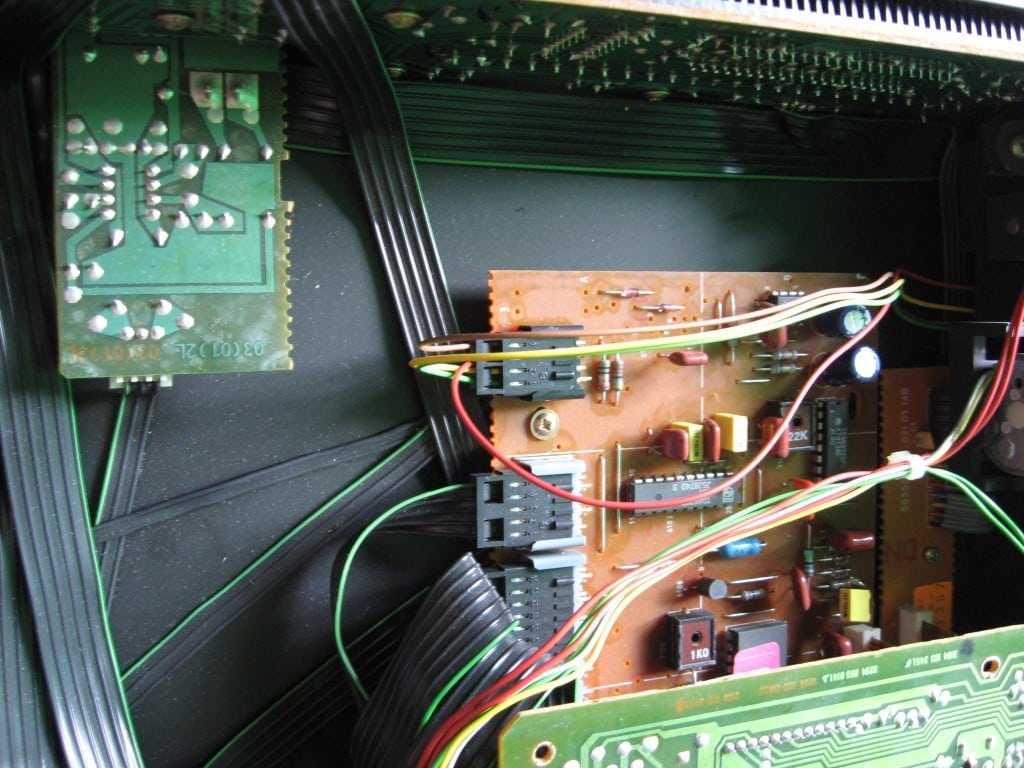

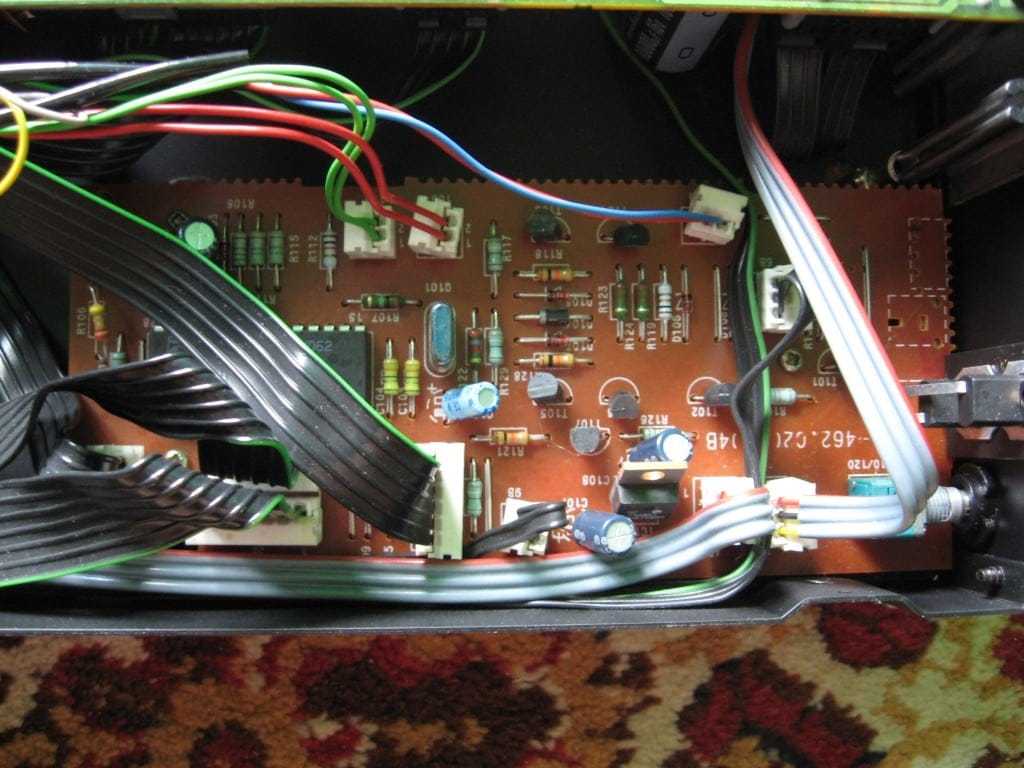

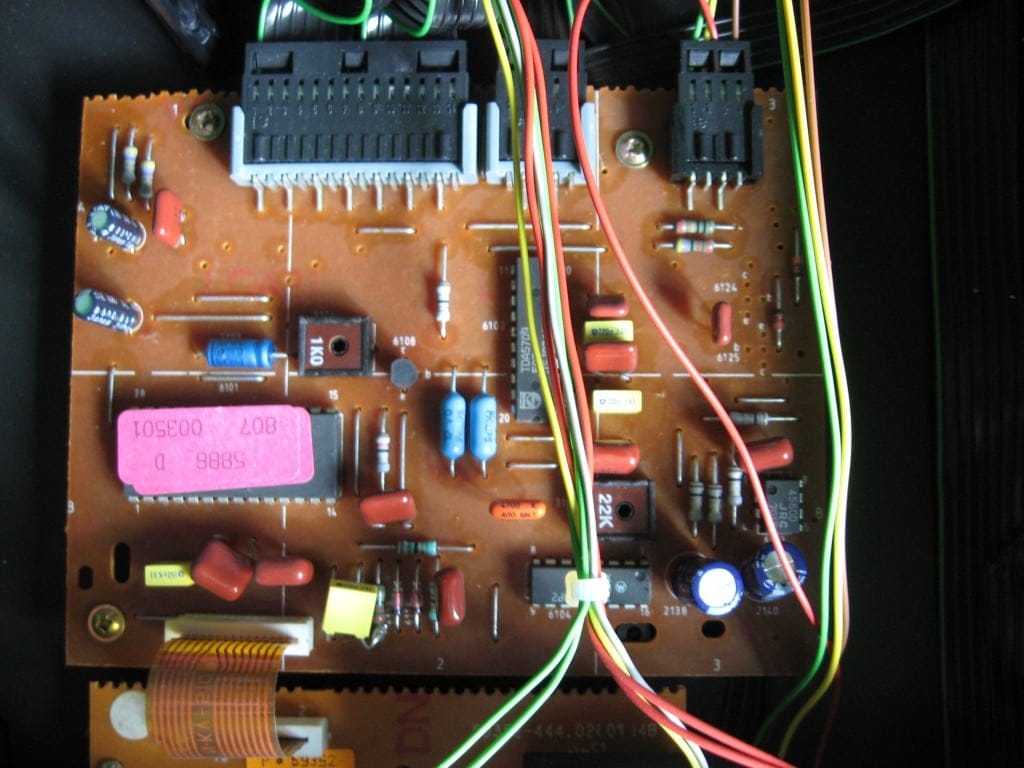

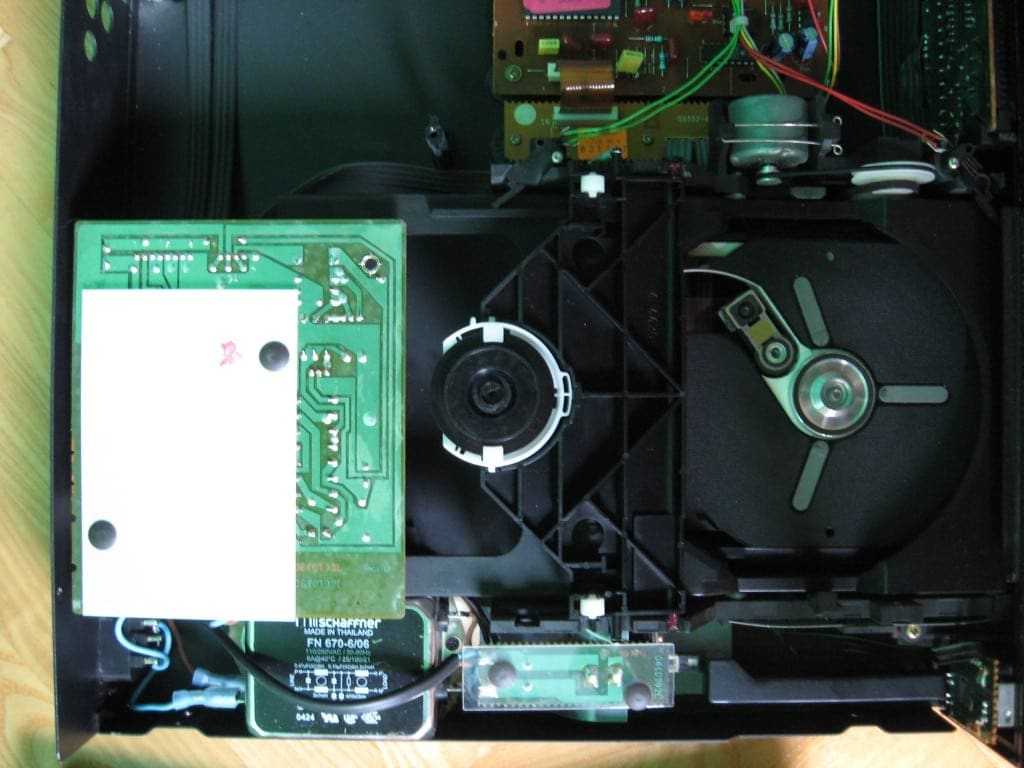

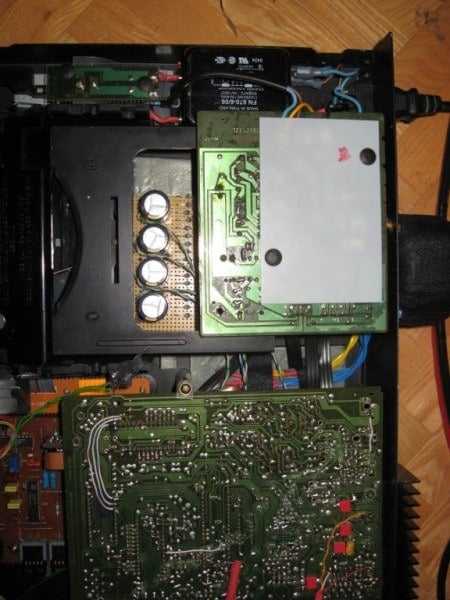

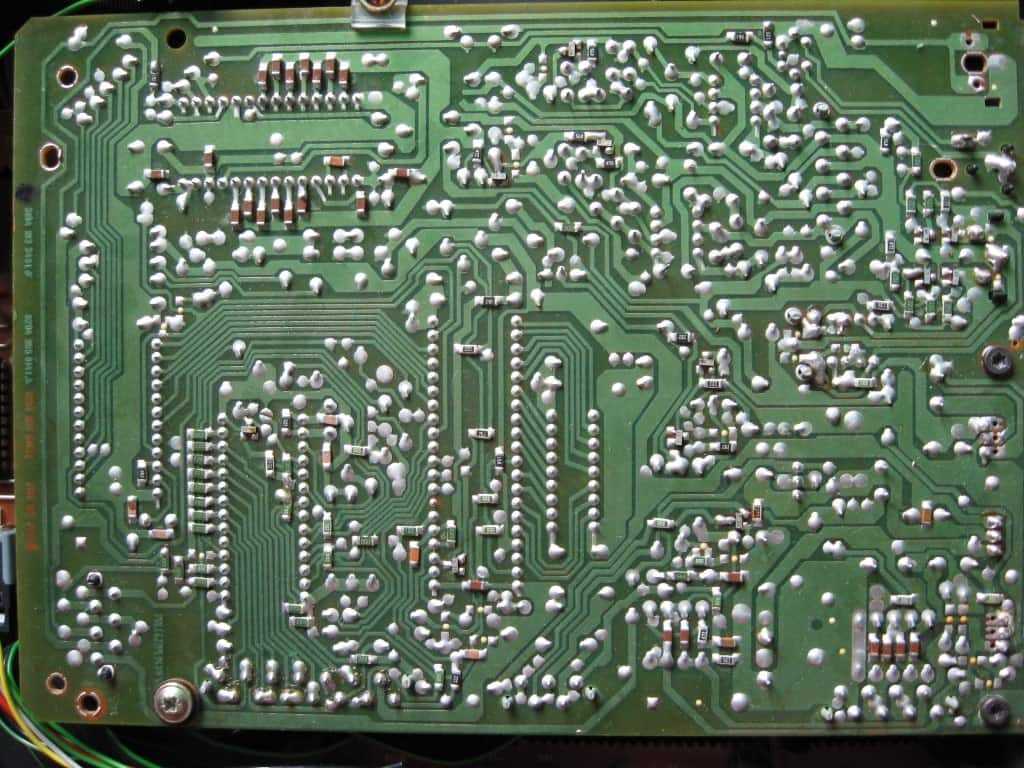

Evo i fotki iznutrica...

[Sync]

...

[Sync]

...

[Sync]

...

[Impuls]

Moj predlog je da zaboravis modifikaciju kojom si krenuo i da se bacis na diskretnu IV konverziju. Ako sam u pravu trebao bi da je jako slican modelu 304MK2 a on ima vec odvojena napajanja za razlicite potrosace. Isprati ovo http://www.diyaudio.com/forums/showthread.php?t=130568 a vidim ad je pokrenuta i nova tema http://www.diyaudio.com/forums/showthread.php?t=151177 . Ujedno bih pokrenuo novu temu na http://www.diyaudio.rs/index.php/topic/338-bjt-with-common-base/

[Sync]

Naravno, tako nmesto sam i mislio kad sa i spominjao Zen-a oko Jfet izlaza.Al sta velish oko doterivanja ostatka plejera...ocu da izvucem sa njega i I2S na neki xlr konektor jer wolfson eval board sto treba da mi stigne prima na sebe direkt I2S.

[Impuls]

Pile radi na Philipsu. Treba da ispratis tamosnja dogadjanja a i Pooyinu temu za Mephisto. U principu sve je isto cak i moj atema za Philips 820. Konstatacija je vecine pa i Alexa da je tda1541 zrnast dok mu se ne uradi kvalitetan clock.

[Sync]

Posto vidim da su se drugi radovi obustavili sa budzenjima...moram da priupitam jer me bash svrbi da lemim.Koje pinove na saa7210p, saa7220p/a i tda1541a da otkacinjem i dovodim zasebna napajanja a da ne sje*em harmoniju rada? Taman da sracunam i narucim novi torus sa dovoljnim projem potrebnih izvoda...

[pile]

Posto vidim da su se drugi radovi obustavili sa budzenjima...moram da priupitam jer me bash svrbi da lemim.Koje pinove na saa7210p, saa7220p/a i tda1541a da otkacinjem i dovodim zasebna napajanja a da ne sje*em harmoniju rada? Taman da sracunam i narucim novi torus sa dovoljnim projem potrebnih izvoda...

Pa nije baš da se ne radi, nego neću da palim lemilicu dok ne prikupim sav materijal.Uglavnom pored svake komponente koju želiš da napajaš posebno, stoji otpornik i elektrolit.Prati te vodove, to je napajanje. Mnogo bi bilo lakše uz SM. Ovako moraš da triput meriš i proveravaš.Nadam se da si pročitao ove tekstove, tu su odgovori na skoro sva tvoja pitanja.http://www.lampizator.eu/LAMPIZATOR/Lampizator.htmlhttp://www.lampizator.eu/LAMPIZATOR/CD_ALPHABETICAL.htmlhttp://www.lampizator.eu/LAMPIZATOR/REFERENCES/GRUNDIG%209009/GUNDIG%209000/Grundig%20CD-9000%20cd%20player%20with%20tube%20output.htmlhttp://www.lampizator.eu/LAMPIZATOR/TRANSPORT/FIKUS/Fikustransport.html

[Sync]

Sema je gotovo identicna ko vecina philipsa...tda1541a nije problem jer zna se vec napamet sta gde ide...+5V,-5V i -15V. Al ostala banda je brljava...7210 sam iskopao da ima jedan +5V vod...al 7220 je muljav pogotovo sto na nekim semama ide signal preko njega do tda1541 koji je preko otpornika na +5v... al moguce da sam corav vrlo lako.

[pile]

...al 7220 je muljav pogotovo sto na nekim semama ide signal preko njega do tda1541 koji je preko otpornika na +5v... al moguce da sam corav vrlo lako.

Em vuče skoro 200mA, em ne služi ničemu. Ja ga skinuo skroz, koj će mi

[Sync]

Tih 200mA onaj shunt jedva izgura sam?Dabelo se razmisljam dal ici NOS putem...a najlakse ga je izbaciti i ostati bez 4x oversemplinga.

[Zen Mod]

yeah ...... ici NOS

[Sync]

Onda najveci problem resen oko distribucije napajanja

[Sync]

Zanima me sta bi bila dobra zamena ovim malim plavim philips bipolarcima...oscona nemam i nesto mi se ne cekaju iz farnela. f&t bipolarci, panasonic fc/fm Ako neko ima u posedu nesto bolje nek ponudi...vrednosti ovih bipolaraca su 33uF, 47uF x4, 1uF i 2.2uF.

[pile]

Zanima me sta bi bila dobra zamena ovim malim plavim philips bipolarcima...oscona nemam i nesto mi se ne cekaju iz farnela. f&t bipolarci, panasonic fc/fm Ako neko ima u posedu nesto bolje nek ponudi...vrednosti ovih bipolaraca su 33uF, 47uF x4, 1uF i 2.2uF.

A jesi li siguran da su bipolarci ?

[Sync]

Lici U semama stoji oznaka ko za standardni elko....stavicu mu pana fc i nek trpi...sve ostalo skupo.

[pile]

Lici U semama stoji oznaka ko za standardni elko....stavicu mu pana fc i nek trpi...sve ostalo skupo.

Ako su to oni ležeći, Philips 47µF to su elektroliti. Iza shunt regulatora ne idu tolike vrednosti.Borko je pisao nešto na tu temu.

[Sync]

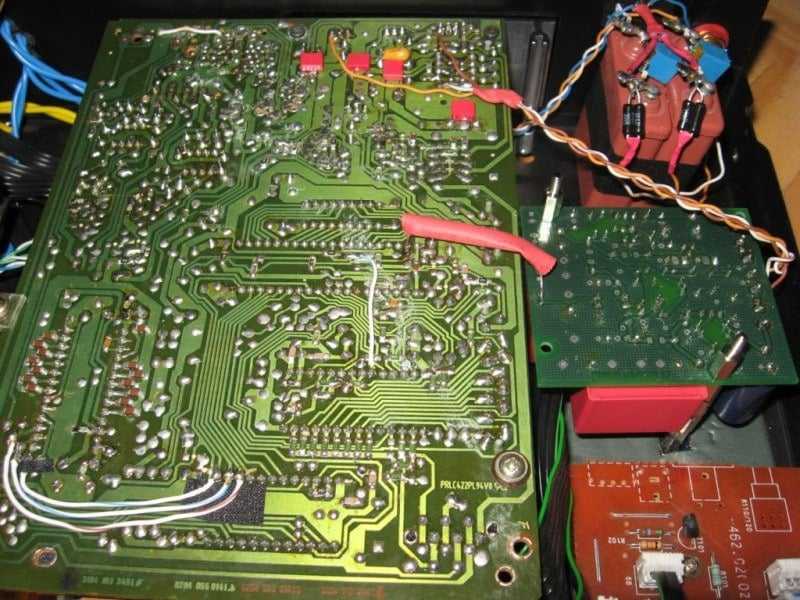

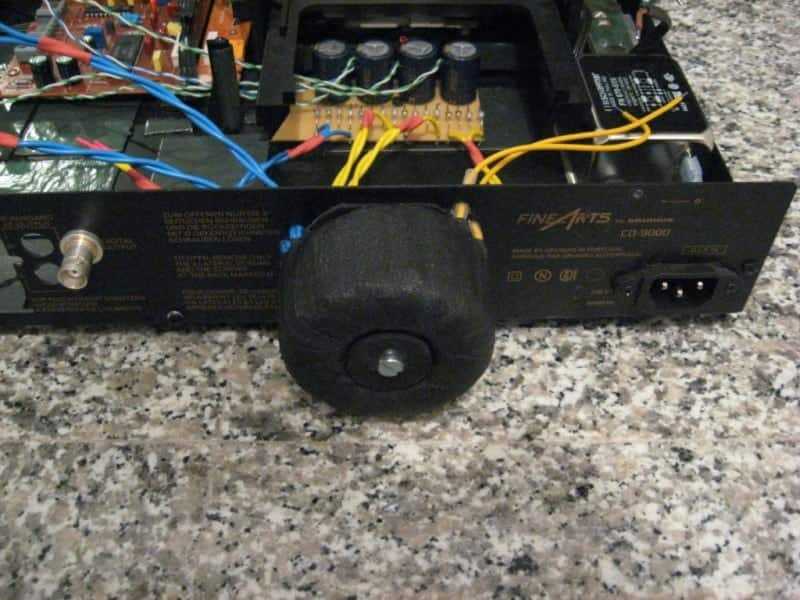

Eve 'vako...Svi elkovi promenjeni, al svi....stavljeni uglavnom panasonic FC...gde je trebalo Rubycon ZLH...te tantali i wimice. Sve plocice prelemljene, al bukvalno svaki lem. Diode na glavnoj plocici zamenjene za BYV27/200.Izvadjen 7220...prespojeni I2S vodovi od 7210 do TDA1541A...muting od MAB cipa do 7210...nos mod.Ubacen Kwak clock direkt na pin od 7210...nisam uspeo sad pri sklapanju da ga fotkam da se vidi koji delovi su korisceni u njegovoj izradi...kolega bassivus ima slikicu na telefonu pa je moze postaviti ako mu po volji Stavljeni LM2940CT-5 regovi...umesto matorog za 5v koji je vukao sve preko sebe i jedan direkt na naponski pin od 7210.Sklopljena tri Borko/Pile...ajde de i Zen ...shunt napajanja...dva od +-5V 100mA i jedan od -15V 50mA za napajanje TDA1541A...lemljeni direkt na naponske pinove. Stavih tantale na shuntove. Grejedu mi se, te sam im naradio ladnjake od bakarnih trakica...Na zadnju stranicu stavljen novi torus od 30W...da napaja TDA1541A, 7210...i ostadose slobodna josh dva sekundara od 16v (za izlaz sa TDA koji se polako razvija) i jedan od 6v (htedoh ostaviti 7220 na ploci da brljavi te da ga napajam tim sekundarom, al bolje vako...u nos modu). Sekundari torusa dobishe na svakoj grani BYV27/200, po 10R otpornike i 2200uF panasonic fc kond.Trenutno na izlazu sviraju AD8620 opampi pa nakoh njih 4.7uF ruski PIO bajpasovani sa vislji pero plavcima od 0.1UF...Nakon njih crni holco otpornici 100R (da mi nema Bassivusa ne bi za njih ni znao... ) na signal i 10K od signala ka masi.Svira ovo sade vala...bolesno dobro. No tek kad dodje novi izalz umesto opampa...lele...
