Germanium Amplifier MKII

[bata bane]

blizanci...

[bata bane]

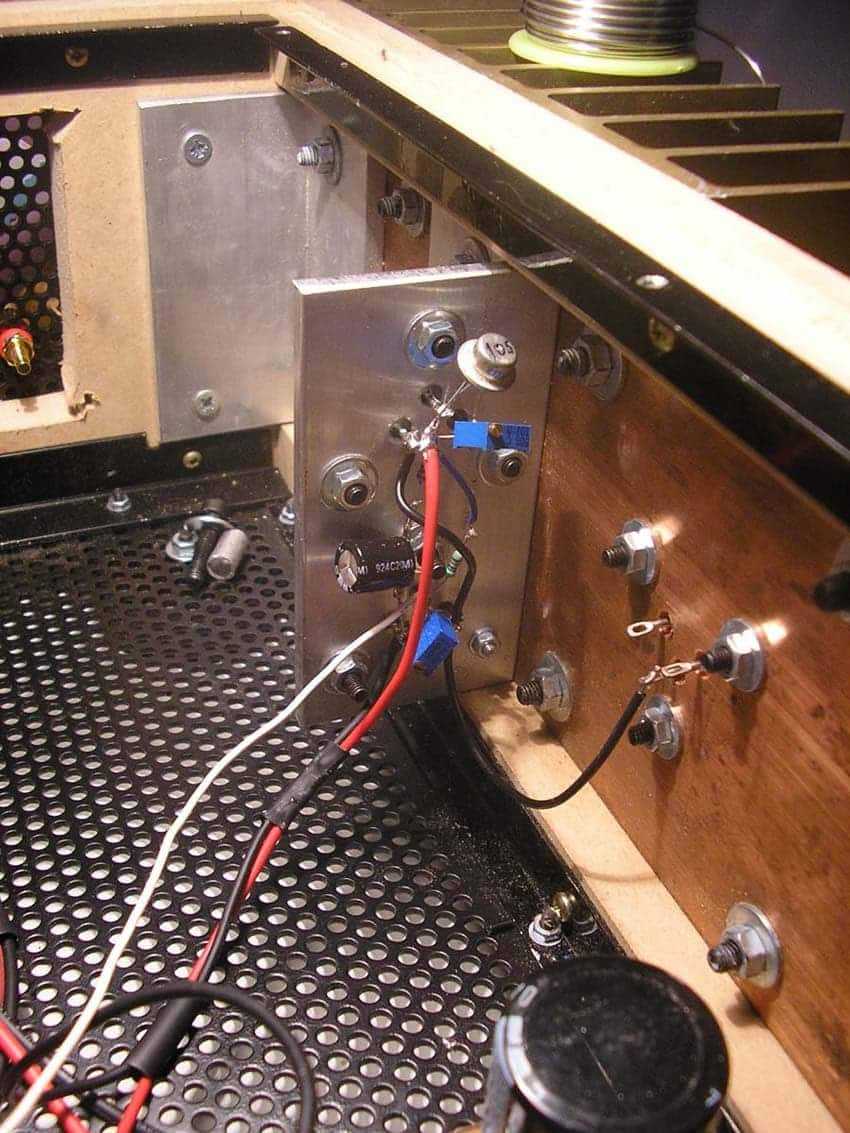

Malo crevca, sa leve strane drjverski Ge trnzistori i njegov CCS

[bata bane]

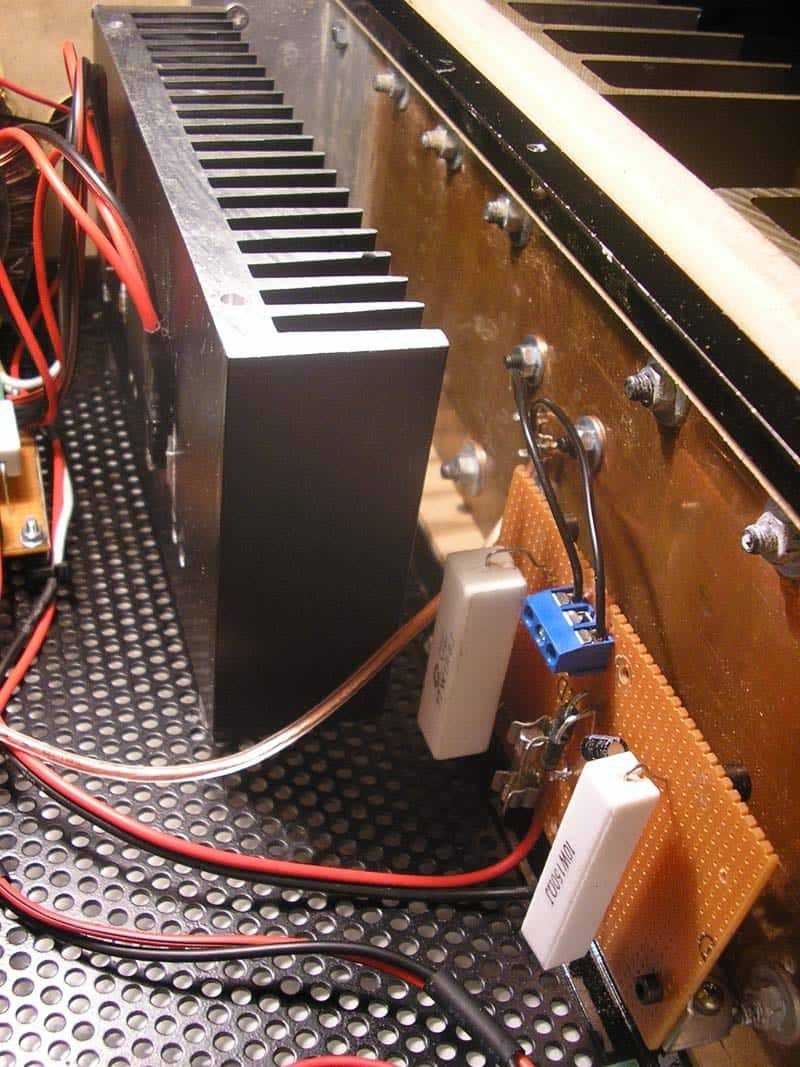

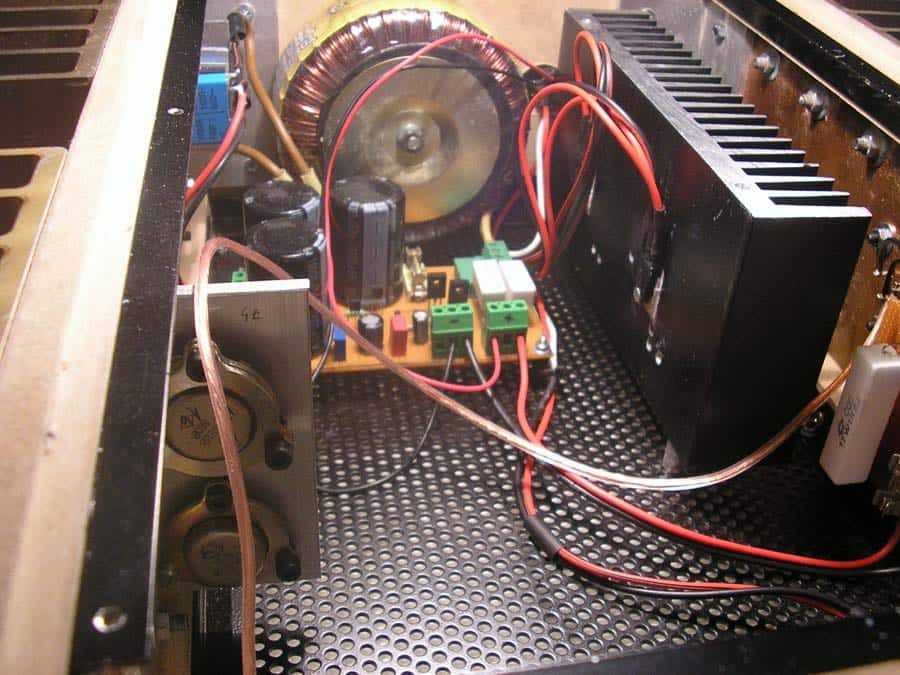

Montaza drjvera i njegovog CCS-a na L provilu od aluminijuma , a na bakarnoj ploci izlazni rus

[bata bane]

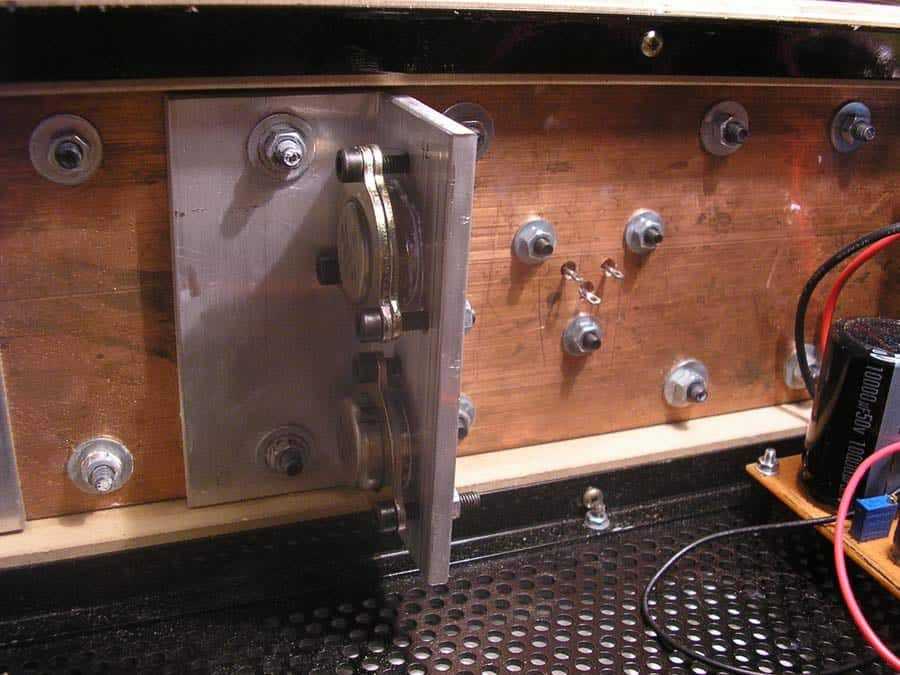

CCS izlaznog tranzistora isto pricvrscen za bakarnu plocu

[bata bane]

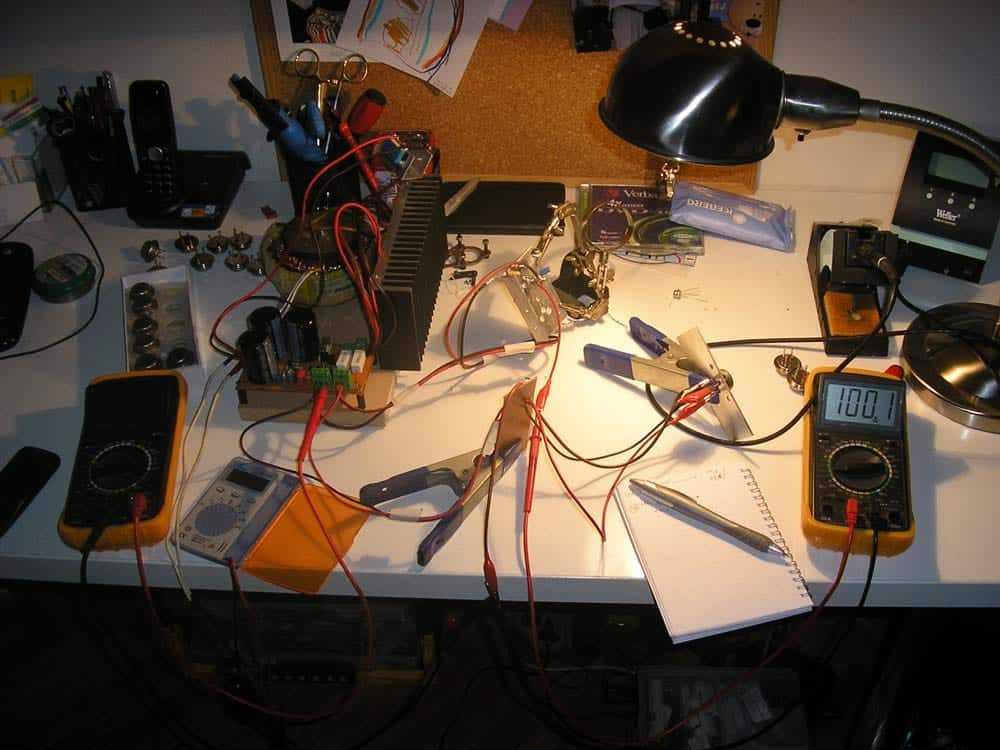

Probna varijanta na stolu za uparivanje drajerskog tranzistora i za CCS. Na unimeru vrednost 100mA mirne struje , ali je kasnije povecana na 150mA Skupilo se 30 velikih izlaznih tranzistora , stosta se imalo , nesto uzajmilo , a za nesto trazio i povracaj poklona Sreca sve bili dobri ljudi ;)Nastavk foto price sledi sutra...

[bata bane]

[Zen Mod]

sta ?

[bata bane]

Sto bi rekli point-to-point zalemljeno

[bata bane]

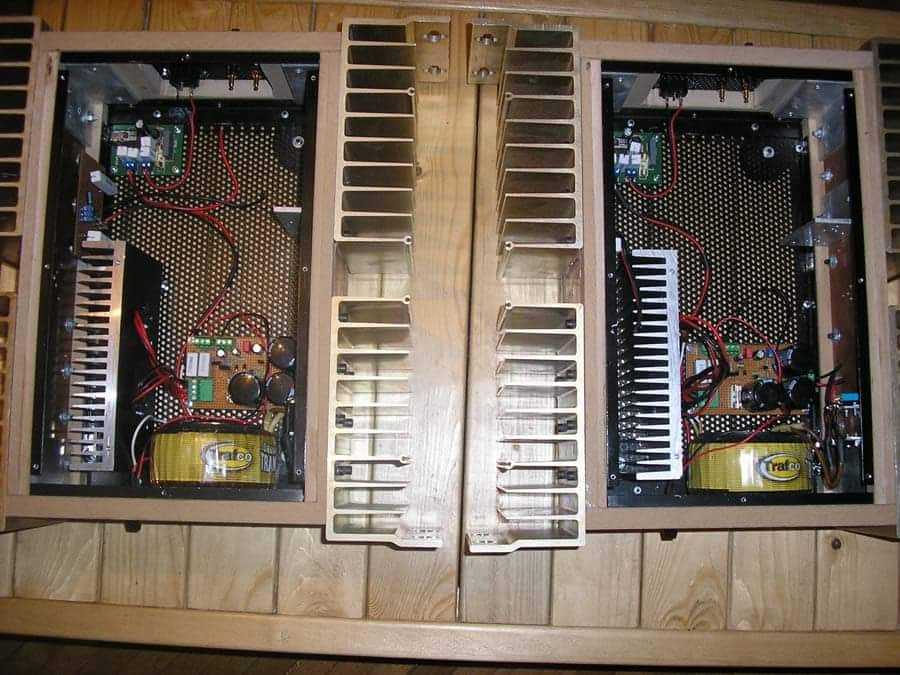

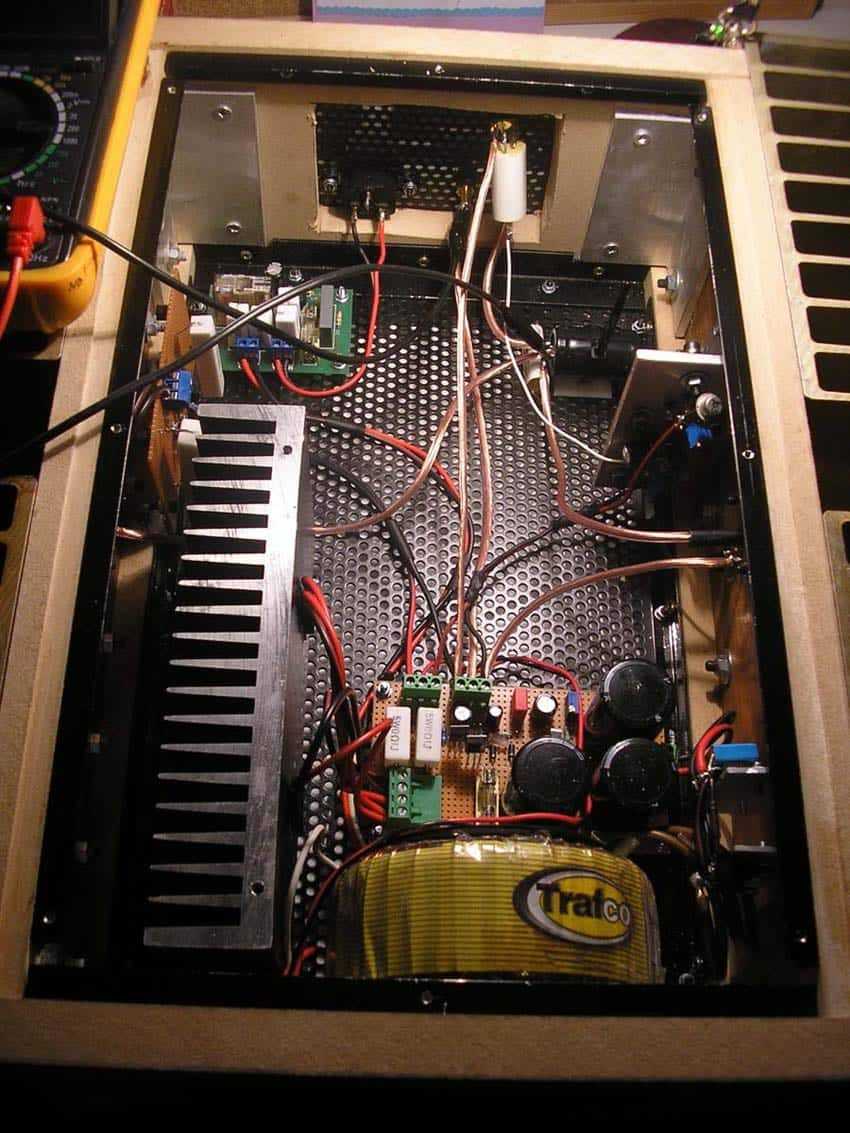

Kad je sve polemljeno izgleda ovako....ready to use ;)Podesena radna tacka na pola napona napajanja posle sat vremena rada

[bata bane]

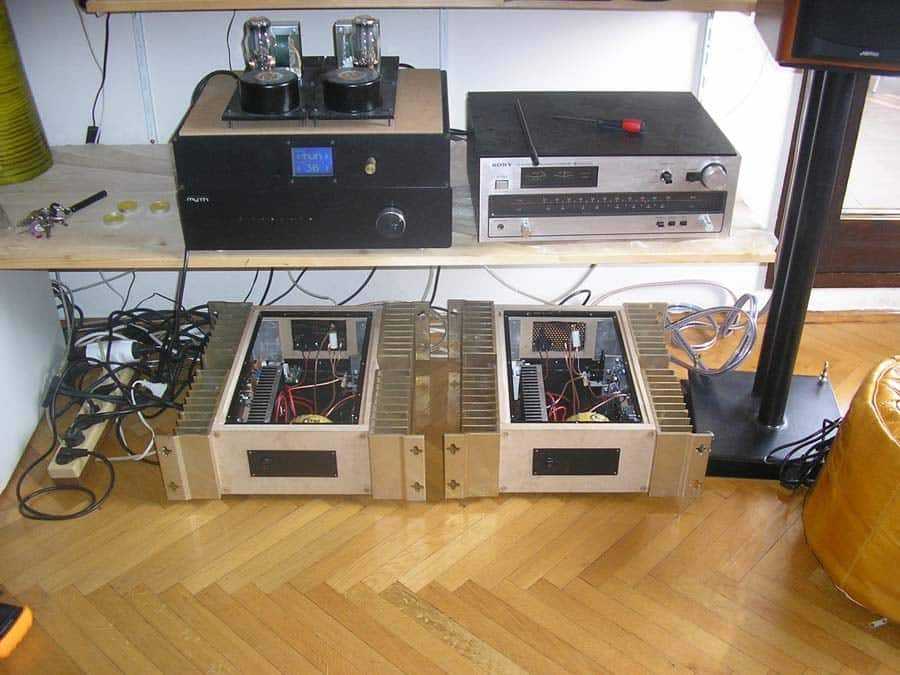

Najazad sinoc u kasne sate pusteno u rad Nema brum, shum jos samo da saceka pravi momenat i onda da cujem kako to stvarno radi Finalni radovi oko spoljne estetike nastavice se posle detaljnog slusnog testa i nekoliko testova maksimalnog naprezanaja, ako prezivi onda vredi da ga ulepsavam dalje

[sp300b]

[bata bane]

Zaboravih da napomenem da ovaj put nisam spalio ni jedan tranzistor Elem sprava krcka na laganoj temperauri. Pored smanjenja mirne struje i bakar je ocigledno odradio svoj deo posla. Tranzistori su skoro, pa moze se reci mlaki. Imam cak osecaj da je tranzistor hladniji od rebara Al hladnjaka A zvuk, sta da vam kazem bolje nego pre, a losij nego sto ce biti u buducnosti sigurno CCS rules

[zika]

A, što mi je milo, 'em drago...Baš...

[Sipi]

...Tranzistori su skoro, pa moze se reci mlaki. Imam cak osecaj da je tranzistor hladniji od rebara Al hladnjaka ....

Odlicno Bane - jesi li stavio liskun ili... ?

[stein]

E već nekome da radi CCS...

[bata bane]

Odlicno Bane - jesi li stavio liskun ili... ?

Nisam stavio liskun, samo paste, a hladnjaci su sami po sebi izolovani jedan od drugog......dok dete ne prisloni neku duguljastu metalnu igracku preko ampa Jedna opaska, primetio sam da sto su topliji tranzistori ulazna otpornost vise raste, jer to normalan slucaj

[Zen Mod]

e samo jos i Steinu da proradi .......

[zika]

Njegov, već, radi, al' on toga, još, nije svestan... Samo da stavi delove...

[Sipi]

Nisam stavio liskun....

Kako volis, imas dovoljno prethodnog iskustva...

...Jedna opaska, primetio sam da sto su topliji tranzistori ulazna otpornost vise raste, jer to normalan slucaj

Kako si to ustanovio, gde i sta si merio .... ?

[bata bane]

Kako si to ustanovio, gde i sta si merio .... ?

Mozda sam pogresno zakljucio, ali sto se vise greje to i i napon radne tacke opada, pa onda povecavam otpornik prema masi na bazi drajvera kako bih dobio pola napona napajanja. To je moj laicki zakljucak , ali ne mora da je dobar

[stein]

Ako pokušaš da ustanoviš protok struje, a isti naizgled ne postoji, onda uzmeš drugi instrument i probaš i tako, i ako ni onda ne možeš da smeriš, e, onda u oba instrumenta zameniš onaj 200mA osigurač!

[Zen Mod]

ahapricao sam mu a i toga sam ja morao da se setim , posle bar 40min telefona
