napred gain clone

[zocky]

PAŽNJA!

Fajl za pcb u prethodnom postu ima par grešaka u TOP layer-u.

Evo korigovanog fajla (Protel DXP)

BPA200.rar

Izvinjeavam se zbog eventualnih problema sa pločicom.

[Zoki]

Gde kupiti lm3886,gledao sam par kuća koji prodaju, međutim cene se dosta razlikuju.Da li postoji šansa da uskoči neka replika koja može da zagorča diy.

[Impuls]

Zocky ne vidim na plocicama trimer za podesavanje pojacanja dva paralelisana Lm-a? Da li ste uparivali ostale komponente?

[zocky]

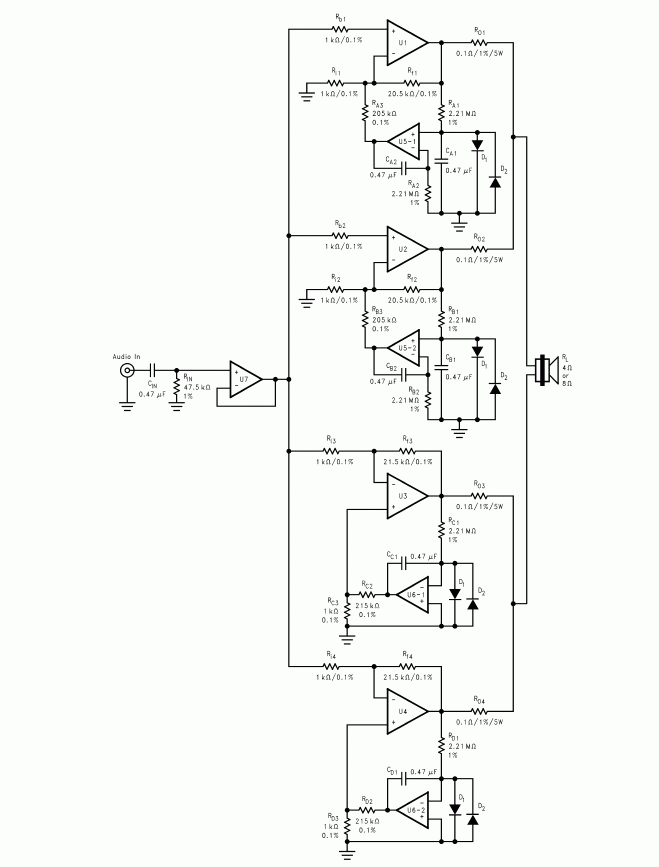

Amp je rađen po šemi iz aplikacionog notesa:Dodata je samo dekuplaža napajanja OP-aPošto u granama postoji DC servo, nije bilo neophodno nikakvo uparivanje a ni trimovanje pojedinih kanala, amp radi stabilno u konfiguraciji sa šeme.

[Impuls]

Razlike u vrednostima otpornika koji uticu na pojacanje (povratna sprega) uticu i na velicinu signala pri razlicitim jacinama. To uzrokuje da pri velikim signalima jedan Lm preuzima posao oba jer je kod drugog slabiji signal. Servo utice samo na vrednost jednosmernog nivoa a sa pojacanjem nema nikakve veze.Zbog ovog sto sam naveo naci cete na netu seme gde se u kolu povratne sprege nalazi trimer sa kojim se podesava identicna velicina signala za razlicite nivoe. Ili uraditi uparivanje otpornika rukovodeci se merenjima izlaznog signala za dobijanje maksimalne simetricnosti.

[zocky]

Čemu služi otpornik od 0.1R na izlazu svakog čipa?Pošto nisam primetio nikakvu nestabilnost ampa, nisam radio neka ozbiljnija merenja. Ne sporim da će uparivanjem ili dodatnim podešavanjem raspodela opterećenja biti ujednačenija. Činjenica je da sa konfiguracijom sa šeme u nekakvoj normalnoj upotrebi nije bilo problema. Možda bi pri vršnim snagama nešto zezalo... ja sam ovo koristio kao woofer kanal u mom 5.1 sistemu i sve je bilo ok.

[stein]

Gde kupiti lm3886,gledao sam par kuća koji prodaju, međutim cene se dosta razlikuju.Da li postoji šansa da uskoči neka replika koja može da zagorča diy.

Ja sam moje kupovao u Elementi i Lunaru. Nisam čuo da prave lažnjake. Čip je previše jeftin da bi ga se isplatilo lažirati. Ima sijaset tranzistora koji koštaju više po komadu, e, tamo se dešava da postoje lažnjaci. Cena varira za LM3886 oko 5 do 6 evra po komadu, ima u Kelco.rs po 892 dinara, u Elementi je 750 dinara.

[Sipi]

Čemu služi otpornik od 0.1R na izlazu svakog čipa?

Tako je - taj otpornik dodaje rednu utpornost izmedju izlaza chipova sprecavajuci da se desi current hogging izmedju njih koji je inace posledica razlicitog DC offseta na izlazu svakog chip-a. Idealno bi bilo chip-ove koristiti u inverted konfiguraciji a na neinvertujuci ulaz staviti trimer prema masi kojim se moze eliminisati razlika u DC offsetima na izlazu.Pojacanje ampa inace ne zavisi od karakteristika chipa vec od preciznosti otporne mreze u petlji povratne sprege.

[Impuls]

Navodim primer radi lakseg razumevanja: pad napona na otporniku od 0,1 om pri struji od 1A je 0,1V. Da li ste sigurni da je odnos otpornika povratne sprege toliko tacno uboden da pri signalu od 8V na izlazu nece biti razlike tako da ce identicna struja ici kroz oba chipa, odnosno oba otpronika. Najjednostavnija provera da li sam u pravu je da pustite signal na zvucnik i snimate signal na otporniku od 0,1 oma i vidite da li su identicni signali.

[Sipi]

....Da li ste sigurni da je odnos otpornika povratne sprege toliko tacno uboden ...

Impulse, nema sta da se ubada - zna se kako se racuna pojacanje zatvorene petlje i za invertovanu i za neinvertovanu konfiguraciju. Kupi se po 50 otpornika (metal filmovi od 1% su dinar/komad), upare se instrumentom na na 0.1% i gotovo.Chipovi mogu imati razlcito pojacanje samo u otvorenoj petlji (OLG) - u zatvorenoj petlji (CLG) se ono odredjuje jedino i samo otpornom mrezom povratne sprege.

[stein]

Kupi se po 50 otpornika (metal filmovi od 1% su dinar/komad), upare se instrumentom na na 0.1% i gotovo.

Ti si kanda još u Slobino vreme kupovao otpornike poslednji put? Cena im bude najmanje duplo toliko ovih dana ... (čisto da posle ne bude otvorena tema "gde kupiti MF1% otpornik za jedan dinar"...)

...paederu jedan...

[Sipi]

Jok Steine - eno u mikroprincu metal film od cetvrt vata, 1%, kostaju tacno 1 dinar + PDV :http://mikroprinc.com/proizvodi.aspx?sub=p&pg=D10102030

[stein]

Jok Steine - eno u mikroprincu metal film od cetvrt vata, 1%, kostaju tacno 1 dinar + PDV :http://mikroprinc.com/proizvodi.aspx?sub=p&pg=D10102030

Prvo, izvini, drugo, mater lopovsku Elementašima... 20 para jeftiniji MF1% otpornik od BC tranzistora! A to je red veličine bliže 5 dinara po komadu...

[Zflazar]

@sipi je у предности у односу на @стеин-а posto ne mora da plaća poštarinu za prestoničke narudžbine, tako da može da bude ekstremno galantan u odabiranju metalfilm otpornika ne obazirući se na cenu do visine poštarine BG-SU Može čak i da naruči polavatne otpornike a da ne dobije dehiscenciju šavova po buđelaru...no, ko zna? Čudni su putevi otpornika i pravednika

[Sipi]

Ono jeste, u pravu si - nema troskova slanja. Al' kontam da se nece baciti ni otpori koji preteknu - primetio sam u zadnje vreme da se preciznost u proizvodnji mnooogo poboljsala. Kad uzmem 10 otpornika u nizu, na istoj trakici, od, na primer, 1k8 - ne razlikuju se za vise od 1-2 oma medjusobno sto je vec 0.1% ili bolje. Isto to sam primetio cak i na nekim novim karbonskim otpornicima koje uzimam u Silkenu iako su deklarisani na 5% tolerancije. Valjda su u pitanju novi, bolji, proizvodni procesi...

[Zoki]

Pločice stigle!Pravim narudžbinu materijala,međutim nema 1N456 dioda.Koja je najadekvatnija zamena ,a da ima kod nas na lagerima.Sledeće što hoću da odradim je stabilisano napajanje.nešto kao ovo.Hoće li strujno podržati BPA200 a ako ne kakvu korekciju izvršiti.I naravno sretni novogodišnji praznici

[stein]

Pločice stigle!Pravim narudžbinu materijala,međutim nema 1N456 dioda.

Koja je najadekvatnija zamena ,a da ima kod nas na lagerima.

1N914/4148 (proveriti, 1N456 je zamena za ove dve navedene, ne znam da li funkcioniše i reverzibilno!!!)
