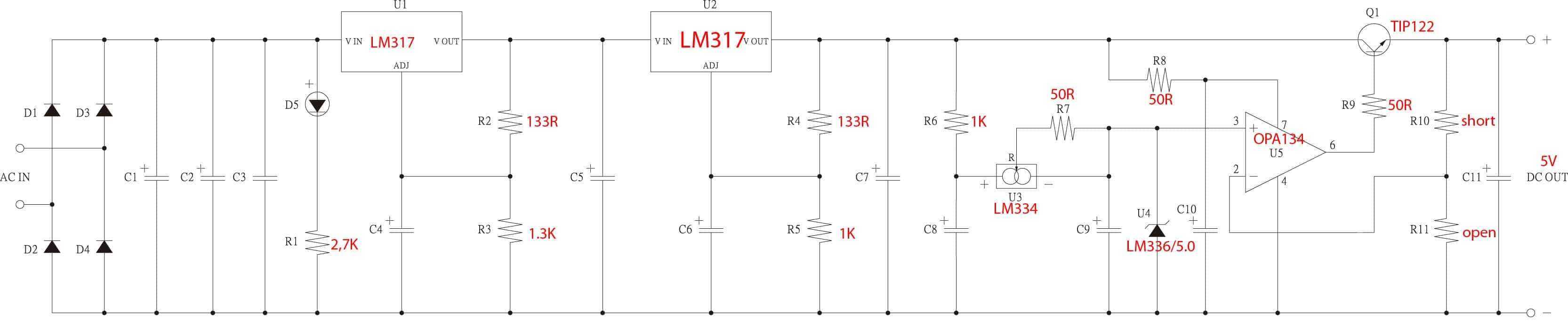

neskor Napisano Jul 30, 2009 Share #1 Napisano Jul 30, 2009 Vec sam u EZDAC postu spomenuo moj problem sa potrebnim napajanjem od 3.3V.Posto imam vec solidno napajanje od 5V viska, hteo sam da od njega odredjenim prepravkama napravim 3.3V.Pokusao sam prvo promenom otpornika R10 i R11, ali kombinacijom njihovih vrednosti dobijam uvek na izlazu tri vrednosti: 5V,nesto preko 9V (napon posle drugogLM317) i 0.8V.Sve kombinacije sam probao ali uvek ovo dobijam.Probao sam i da U4 zamenim aa ZY3.3V ali onda dobijam nesto ispod 2V na izlazu. Probao i da menjam vrednost otpornika R7 ali max. na izlazu mogu da dobijem 2,4V Ima li neko jos neku drugu ideju kako bih mogao da dobijem zeljenih 3.3V? Link to comment Podeli na ovim sajtovima More sharing options...
sp300b Napisano Jul 30, 2009 Share #2 Napisano Jul 30, 2009 Vec sam u EZDAC postu spomenuo moj problem sa potrebnim napajanjem od 3.3V. Posto imam vec solidno napajanje od 5V viska, hteo sam da od njega odredjenim prepravkama napravim 3.3V. Pokusao sam prvo promenom otpornika R10 i R11, ali kombinacijom njihovih vrednosti dobijam uvek na izlazu tri vrednosti: 5V,nesto preko 9V (napon posle drugogLM317) i 0.8V. Sve kombinacije sam probao ali uvek ovo dobijam. Probao sam i da U4 zamenim aa ZY3.3V ali onda dobijam nesto ispod 2V na izlazu. Probao i da menjam vrednost otpornika R7 ali max. na izlazu mogu da dobijem 2,4V Ima li neko jos neku drugu ideju kako bih mogao da dobijem zeljenih 3.3V? U4 mora da bude 3.3V - OP na izlazu poredi/prati taj "Ref napon" sa naponom na izlazu...Bice da mora da podesis napon posle drugog LM317 na odgovarajucu vrednost. Link to comment Podeli na ovim sajtovima More sharing options...
neskor Napisano Jul 30, 2009 Autor Share #3 Napisano Jul 30, 2009 U4 mora da bude 3.3V - OP na izlazu poredi/prati taj "Ref napon" sa naponom na izlazu...Bice da mora da podesis napon posle drugog LM317 na odgovarajucu vrednost.Stavio sam zenericu ZY3.3V kao U4 da bih dovbio 3.3v ali na izlazu imam manje od 2V Napon posle drugog LM317 je nesto oko 10V. Koja vrednost napona bi trebala da bude? Link to comment Podeli na ovim sajtovima More sharing options...
sp300b Napisano Jul 30, 2009 Share #4 Napisano Jul 30, 2009 Stavio sam zenericu ZY3.3V kao U4 da bih dovbio 3.3v ali na izlazu imam manje od 2V Napon posle drugog LM317 je nesto oko 10V. Koja vrednost napona bi trebala da bude? Koliki napon imas na bazi Izlaznog tranzistora?Verujem da moras da odredis i R10 i R11 adekvatno zahtevima, umesto prostog kratkog spoja. Evo primera kako se racunaju vrednosti. http://www.ecircuitcenter.com/Circuits/opreg1/opreg1.htm Moze biti da U4 treba biti nesto manjeg napona. Link to comment Podeli na ovim sajtovima More sharing options...
neskor Napisano Jul 30, 2009 Autor Share #5 Napisano Jul 30, 2009 Koliki napon imas na bazi Izlaznog tranzistora?Verujem da moras da odredis i R10 i R11 adekvatno zahtevima, umesto prostog kratkog spoja. Evo primera kako se racunaju vrednosti. http://www.ecircuitc...reg1/opreg1.htmMoze biti da U4 treba biti nesto manjeg napona.Trenutno sam na poslu ali kada dodjem kuci provericu.Probao sam razne kombinacije R10 i R11 ali kao sto rekoh uvek dobijam vrednost vecu od 5V.Probao sam simulaciju na kompu sa ZY3.3V na mestu U4 i sve je to lepo radilo, na izlaz 3.3V ... ali u praksi nije tako.Na simulaciji sam izbacio U3 (LM334) posto ga nisam imao i bazi, mozda je tu problem? Link to comment Podeli na ovim sajtovima More sharing options...
Impuls Napisano Jul 30, 2009 Share #6 Napisano Jul 30, 2009 Iza prvog Lm-a je 13,5 a iza drugog 10,7V. U4 bi trebao biti 3,3V ali ti je struja kroz LM334 samo 1mA sto moze da se desi da nije dovoljno za zenericu u zavisnosti od proizvodjaca. smanji otpornik od 50 oma i probaj sa zenericom od 3,3V Link to comment Podeli na ovim sajtovima More sharing options...
neskor Napisano Jul 30, 2009 Autor Share #7 Napisano Jul 30, 2009 Iza prvog Lm-a je 13,5 a iza drugog 10,7V. U4 bi trebao biti 3,3V ali ti je struja kroz LM334 samo 1mA sto moze da se desi da nije dovoljno za zenericu u zavisnosti od proizvodjaca. smanji otpornik od 50 oma i probaj sa zenericom od 3,3VProbao ali na izlazu dobijam 2.4V I ja mislim da je problem sa premalom strujom za zenericu. Link to comment Podeli na ovim sajtovima More sharing options...
sp300b Napisano Jul 30, 2009 Share #8 Napisano Jul 30, 2009 Probao ali na izlazu dobijam 2.4V I ja mislim da je problem sa premalom strujom za zenericu. Da li si izmerio napon na U4 ? Link to comment Podeli na ovim sajtovima More sharing options...
neskor Napisano Jul 30, 2009 Autor Share #9 Napisano Jul 30, 2009 Da li si izmerio napon na U4 ?Jesam, nesto ispod 2V za R7=50R Link to comment Podeli na ovim sajtovima More sharing options...
Impuls Napisano Jul 30, 2009 Share #10 Napisano Jul 30, 2009 Za probu prelemi preko Lm334 obican otpornik od 470 oma pa ces doboto struju kroz zenericu oko 6-7mA i ako tada imas na izlazu 3,3 onda je do zenerice. Drugo resenje je da sa 5V LM336 napravis razdelnik sa dva otpornika i mislim da je to bolje resenje jer Lm ima manje suma nego zenerica. Link to comment Podeli na ovim sajtovima More sharing options...
sp300b Napisano Jul 30, 2009 Share #11 Napisano Jul 30, 2009 Jesam, nesto ispod 2V za R7=50R Pa onda je sve jasno...sve radi kako treba...samo Ref napon ti je "nesto ispod 2V"Sad ozbiljno...Zener se u kolo ubacuje da daje Referentni napon, za ostatak kola. Moras napajati Zener sa dovoljno struje (sto ste Impuls i ti lepo vec zakljucili) da bi dala 3.3V na svom izlazu. Link to comment Podeli na ovim sajtovima More sharing options...
neskor Napisano Jul 30, 2009 Autor Share #12 Napisano Jul 30, 2009 Za probu prelemi preko Lm334 obican otpornik od 470 oma pa ces doboto struju kroz zenericu oko 6-7mA i ako tada imas na izlazu 3,3 onda je do zenerice. Drugo resenje je da sa 5V LM336 napravis razdelnik sa dva otpornika i mislim da je to bolje resenje jer Lm ima manje suma nego zenerica.Ok, probacu ovo drugo resenje. Samo jedno pitanjce. Razdelnik pravim tako sto + kraj LM334 spajam izmedju dva otpornika koja su paralelno vezani sa C10?Koje vrednosti da uzmem za otpornike? Link to comment Podeli na ovim sajtovima More sharing options...
Impuls Napisano Jul 30, 2009 Share #13 Napisano Jul 30, 2009 Ne nego na katodu Lm336 tj + kraj spojis otpor od 9.1k i na njega prema masi 18K. Srednju tacku dovedes na OP + ulaz Link to comment Podeli na ovim sajtovima More sharing options...

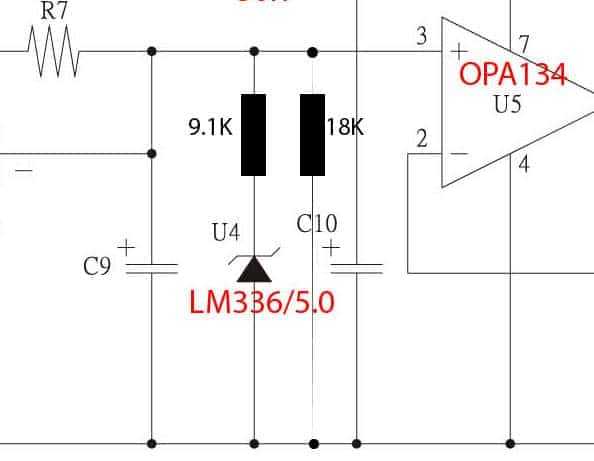

neskor Napisano Jul 30, 2009 Autor Share #14 Napisano Jul 30, 2009 Ne nego na katodu Lm336 tj + kraj spojis otpor od 9.1k i na njega prema masi 18K. Srednju tacku dovedes na OP + ulazOvako? Link to comment Podeli na ovim sajtovima More sharing options...

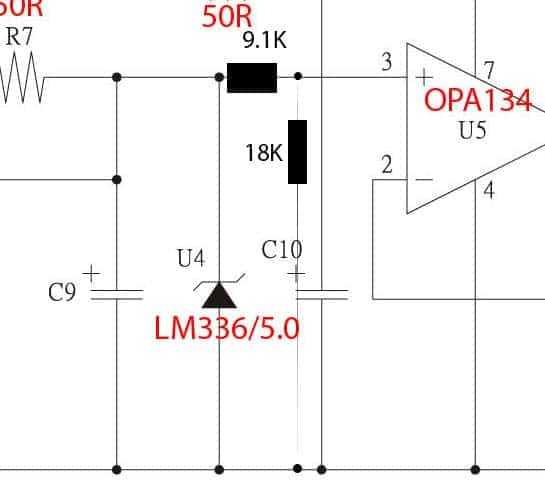

neskor Napisano Jul 30, 2009 Autor Share #15 Napisano Jul 30, 2009 Ili ovako? Link to comment Podeli na ovim sajtovima More sharing options...
Impuls Napisano Jul 30, 2009 Share #16 Napisano Jul 30, 2009 Ili ovako?Kao na drugoj slici. Link to comment Podeli na ovim sajtovima More sharing options...
neskor Napisano Jul 30, 2009 Autor Share #17 Napisano Jul 30, 2009 Kao na drugoj slici. Link to comment Podeli na ovim sajtovima More sharing options...
neskor Napisano Jul 30, 2009 Autor Share #18 Napisano Jul 30, 2009 Uspelo Napravio razdelnik napona i dobio na izlazu 3.3V.Hvala svima puuuuno na pomoci ! Link to comment Podeli na ovim sajtovima More sharing options...
sp300b Napisano Jul 30, 2009 Share #19 Napisano Jul 30, 2009 Link to comment Podeli na ovim sajtovima More sharing options...
stein Napisano Jul 31, 2009 Share #20 Napisano Jul 31, 2009 Uspelo Napravio razdelnik napona i dobio na izlazu 3.3V.Hvala svima puuuuno na pomoci ! Samo kad je uspelo :)Ovo je samo primer da podizanje poreske stope nije uvek najbolje rešenje, ponekad treba pružiti otpor i razdeliti... Link to comment Podeli na ovim sajtovima More sharing options...
Leonardo Napisano Jul 31, 2009 Share #21 Napisano Jul 31, 2009 Dobro Neskor Hoćeš nam skoro uslikati tako rodjeno i pokazati napravu, makar i u eksplodiranoj formi, kako izgleda, i molim te za koliko "poena" može da se . Link to comment Podeli na ovim sajtovima More sharing options...
Leonardo Napisano Jul 31, 2009 Share #22 Napisano Jul 31, 2009 Moje izvinjenje, prethodni post je trebalo da završi u temi EZDAC. Link to comment Podeli na ovim sajtovima More sharing options...
