Konektori ELMOS -profesional - miltary - za 220V

[dunavko]

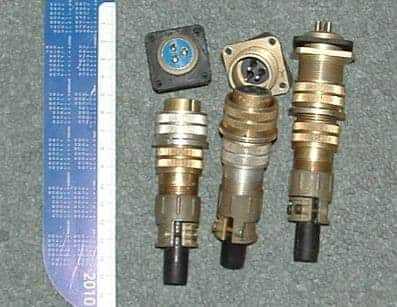

Konektori ELMOS -profesional - military - za 220V,tropolni,vodonepropusni,po debljini kontakta min 10A,idealni za mrezne prikljucke.cena:5 eura komplet -muski i zenski

[Zen Mod]

prava roba !

[Ја sam sam]

Ћутим, овај пут  .

[Impuls]

Ima li neki pdf za ove konektore da se vidi za koju namenu su radjeni?

[dunavko]

Nemam nikakvu dokumentaciju za taj tip konektora koji je :22 U II ELMOS.mozda neko ima.

[Sipi]

Dunavko, koji je precnik rupe potreban za ugradnju muskog dela (koji ide na sasiju) ?

[Daudio]

Ima li neki pdf za ove konektore da se vidi za koju namenu su radjeni?

За напајања уређаја везе

[Impuls]

За напајања уређаја везе

12, 24, 48 ili 220V? Odnosno da li je taj konektor uopste predvidjen za 220V.XLR slicno izgleda ali nije za mrezni napon.

[Zen Mod]

pa lepo napisao covek u prvom postu - 220Vnemate posla sa balavcem koji ne zna sta govori , pa se jos i zevzeci sa naponom opasnim po zivotja sam takve konektore ( po dimenziji ) vidjao na uredjajima na naponu od 400- 550Vdc , pa i vise

[Impuls]

Pitao sam. Ja sve volim da proverim. A vidjao sam i auto osigurace da stavljaju na 220 u pretvarace iako su predvidjeni za 32V

[Ја sam sam]

Ja sam takve konektore ( po dimenziji ) vidjao na uredjajima na naponu  od 400- 550Vdc , pa i vise

Да ал једносмерни напон!Има истине у сумњичавост колеге Импулса, метално кућиште а напон 220 неизменично, мада ко зна како је то изоловано изнутра!?

[Sync]

E...Aj nek vam strugar napravi isti za 5eu...pa nek je i za 1V. Mene zanima ima li nesto sa preko 10 vodova?

[dunavko]

Okrugli višepolni konektori sa spojnicom sa navojem (zaptiveni)

Namena

Okrugli višepolni zaptiveni konektori serije 02 predviđeni su za primenu u telekomunikacionim i elektronskim uređajima i sistemima za rad na terenu u nepovoljnim uslovima sredine (uticaj vlage, brze promene temperature, vibracije i slično). Namenjeni su za međusobno električno spajanje delova uređaja, uređaja sa višežilnim kablovima i nastavljanje višežilnih kablova. Svojim karakteristikama zadovoljavaju zahteve IEC 130-4, JUS N. R4. 131, JUS N. R4. 132, i SNO 0118. Kvalitet im je potvrđen atestom TOC-a.

Kućište

Kućište konektora je od legure aluminijuma, zaštićeno hromatnim slojem; u SM boji. Zavisno od namene konektora, kućište moze imati sledeće oblike:

Za ugradnju na panel:

A - sa kvadratnom prirubnicom za ugradnju bez uvodnika.

B - sa kvadratnom prirubnicom za ugradnju sa uvodnikom.

G - adapter konektora za ugradnju pomoću navrtke.

Za montažu na kabl:

E - za završavanje kabla (slobodan konektor).

F - za produžavanje kabla.

Svi oblici se izrađuju u četiri velicine: 16, 18, 20 i 22 i mogu biti montirani kao konektor sa muškim kontaktima ili kao konektor sa ženskim kontaktima.

Izolacioni umetak

Izolacioni umetak je iz dva dela: prednji od polihloroprena i zadnji od diallyiphtalata. Radi sprečavanja neželjenih sparivanja sa susednim konektorom iste veličine i istog kontaktnog rasporeda, pored normalnog položaja, izolacioni umetak može biti zaokrenut u kućistu za ugao W, X, Y, Z. Preporučuje se, kada je to moguće korišćenje normalnog položaja.

Kontakti

Kontakti su od legure bakra i galvanski posrebreni ili pozlaćeni. Krajevi za priključivanje provodnika su za spajanje lemljenjem.

Uvodnik

Zaptivanje plašta kabla i rasterećenje priključnih tačaka obezbeđuje uvodnik kabla oblika K.

Klimatska kategorija

55/085/21

Poklopci

U cilju zaštite nesparenog konektora od prljavštine, vode ili mehaničkog oštećenja koristi se poklopac koji se posebno naručuje. Izrađuje se u dva oblika:

A - za kućišta oblika A, B, F i G.

B - za kućište oblika E.

Zaptivenost

Razlika pritiska: 105 Pa

Propustanje vazduha: max. 16cm3/h

Mehanički vek trajanja

500 ciklusa (10 ciklusa u minuti).

Električne karakteristike

Max. radni napon Vef ISPITNI NAPON Veff OTPORNOST IZOLACIJE M Ohm Otpornost kontakta

m Ohm

Na normal priiisku Na 53,3 kpa Pre klimat ispitivanja Posle klimat. ispitivanja

1 1000 300 >=5000 >=500 <=3

2 2000 750

Dimenziju otvora cu javiti po podne.Valjda ce ovo biti dovoljno.Imam i poklopac(cep) koji dajem gratis.

[dunavko]

sto se tice onih osiguraca oni mogu da se primene svuda gde treba da vrse svoju funkciju,pa i tamo, samo treba voditi racuna o visini napona da ne bi "preskocio" zbog malog razmaka kontakta.Osigurac je osigurac.A kome trebaju visepolni konektori imam neke amphenole,cetvrtaste,profi,zlato,itd....
