Jfet BOZ

[neskor]

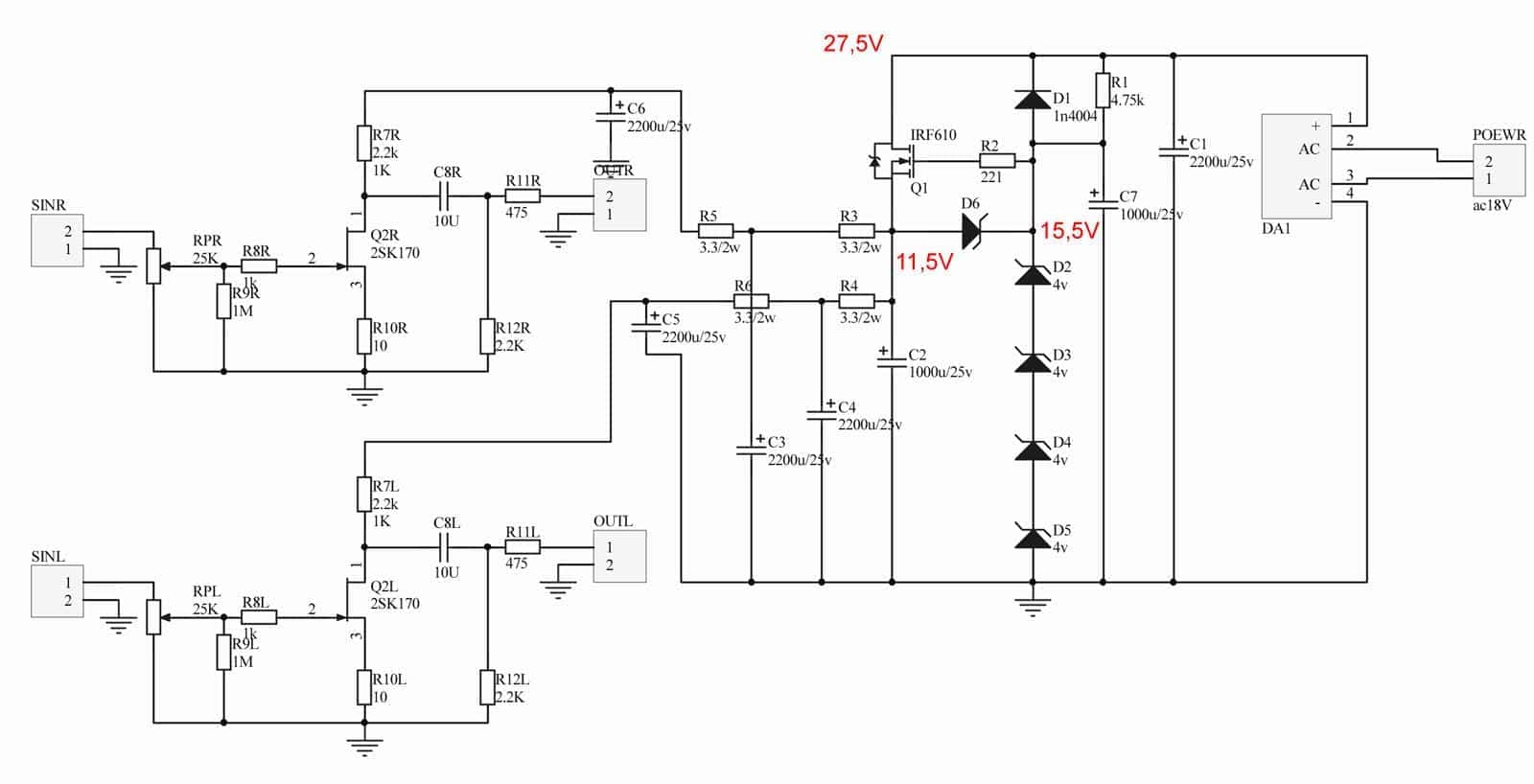

Molim kolege da mi pomognu Nabavio sam plocicu za BOZ koju sam pre neki dan sastavio, medjutim imam problem da u napajanju dobijem potrebnih 16V Umesto 16V ja dobijam 11,5V. U prilozenoj semi sam oznacio napone na pojedinim tackama, stim sto sam D6 izostavio i umesto 4 zenerice stavio jednu ZY16.U cemu je fazon?Na kraju zamenom vrednosti otpornika u drainu dobio sam zeljenih 5 v izmedju D i S i pozeljnih 5mA na source otporniku, ali me nervira sada to sto nemam pojma sta se desilo u napojnom delu.

[Zen Mod]

Uds kod mosfeta je ~4Vu zener string uvek stavljas zeljeni napon + 4Vzakljucak ...... ne veruj uvek semama

[neskor]

Ja tebe nista ne razumem U prevodu meni laiku, sta bih ja trebao da prepravim pa da dobijem 16V ili da ne diram nista i ostavim ovako?

[stein]

Ja tebe nista ne razumem U prevodu meni laiku, sta bih ja trebao da prepravim pa da dobijem 16V ili da ne diram nista i ostavim ovako?

Stavi

[Zen Mod]

zenerica ukupno za 19-20Vkoliki ukupni napon zenerica , oduzmi od thoga 4V i to ti je izlazni napon ;tako ti je i sad ....... pola volta ni tamo ni ovamo - to odlazi na toleranciju zenerica i Uds mosfetabtw. mozes da pogledas i moj & Sipijev SrpskoSirotinjski BOZ - sa J310 i cap multiplier-om ........zakljucak - previse grub je taj stabilizator za taj stage

[Beli]

Uds kod mosfeta je ~4Vu zener string uvek stavljas zeljeni napon + 4Vzakljucak ...... ne veruj uvek semama

... misliš Ugs je ~ 4V

Ja tebe nista ne razumem U prevodu meni laiku, sta bih ja trebao da prepravim pa da dobijem 16V ili da ne diram nista i ostavim ovako?

Treba da dodaš još jednu Cener diodu od 4V na postojeći niz(na šemi), ili umesto one od 16V ubaci Cener diodu od 20V; tj na gejtu trebaš da imaš 20V(željenih 16V + 4V ), umesto sadašnjih 16(15,5 zapravo)V.Inače imaš na DIYaudio forumu Manu-ov JFET BOZ; obavezno pogledaj, ako nisi već do sada to uradio.EDIT: Vidim da ti je Zen već dao objašnjenje dok sam ja ovo pisao ; preporuka za Manuov JFET BOZ ostaje i dalje .... i još jedna : napravi Shiny

[zbotic]

A nakon zamjene dioda treba i R1 zamijeniti sa 1500-1700 ohma, inače uzalud trud.

[Sipi]

JBOZ sa 2SK170 tako kako je nacrtan (sa jednostrukim napajanjem) moze da bude samo preamp za Stratocaster-a jer na izlazu mozes da dobijes uvr' glave 1 VRMS; posle toga pocinje fuzz efekat...

Zen je mislio na ovo (5V na izlazu bez distorzije):

http://www.hifi-forumi.com/forum/viewtopic...art=150#p185693

ili, ako bas hoces 2SK170:

http://www.diyaudio.com/forums/showthread....834#post1724834

U svakom slucaju, napravi prvo taj koji si poceo, pa kad ne budes zadovoljan, probaj jedan od navedena dva

[Zen Mod]

A nakon zamjene dioda treba i R1 zamijeniti sa 1500-1700 ohma, inače uzalud trud.

fakat

[neskor]

Hvala svima na pomoci.Pogledacu veceras sve opcije.Ovo sam uzeo samo da se malo poigram dok mi ne stigne nesto "pravo".Kad smo vec kod toga, Zen da li da ocekujem uskoro postara?

[Zen Mod]

Hvala svima na pomoci.Pogledacu veceras sve opcije.Ovo sam uzeo samo da se malo poigram dok mi ne stigne nesto "pravo".Kad smo vec kod toga, Zen da li da ocekujem uskoro postara?

za par dana .....samo da pocnem malo da disem od haosa .....
