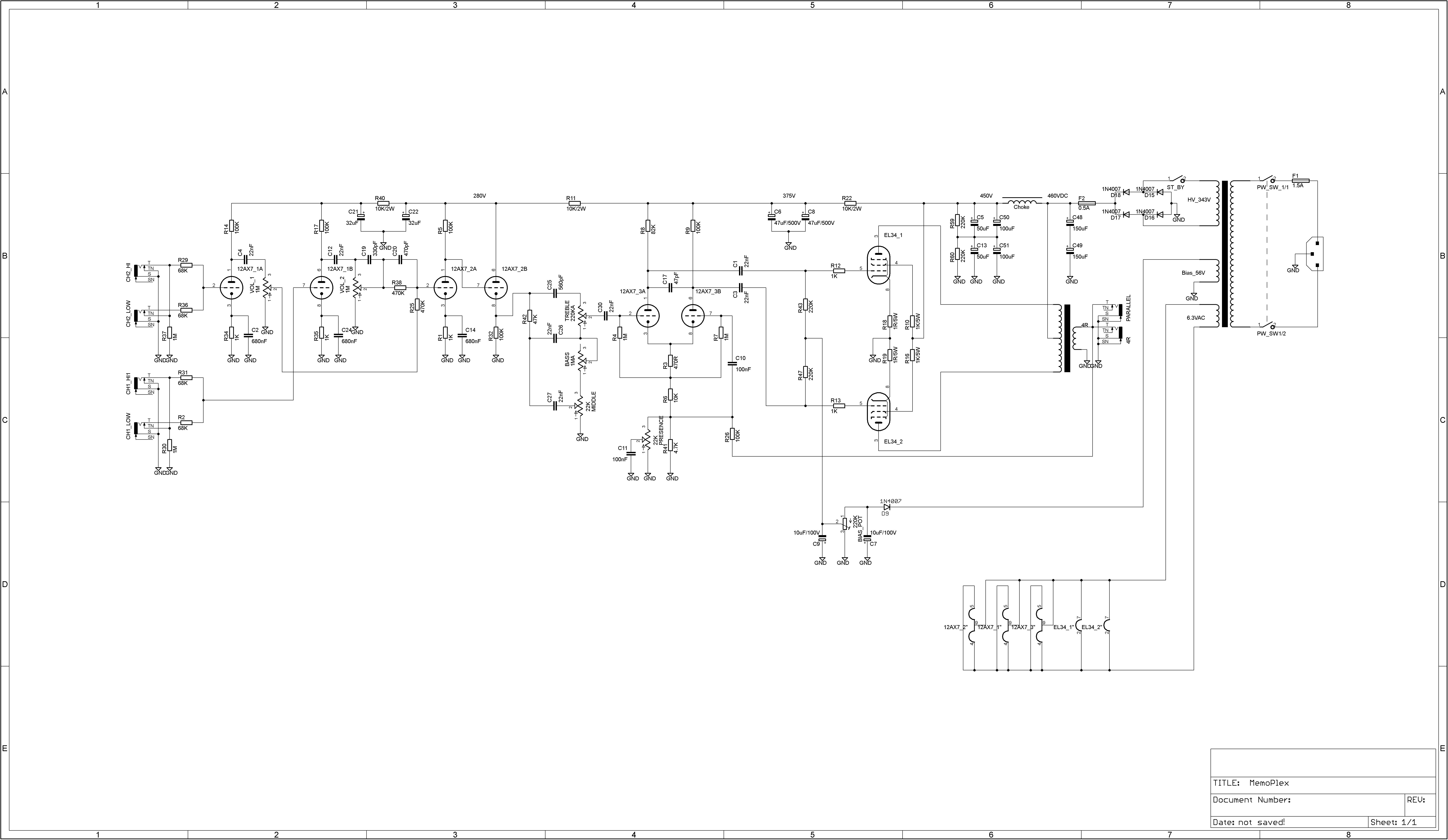

Kupio bih ako ima neko stari trafo za 2x EL34 na 4,8 ili 16 Oma,moze i iz Iskrinih razglasa, imam gitarsko pojacalo koje ima sekundar samo na 4R, okacio sam semu sklopa. Pretpostavljam da je rad Boze Divile ili Dragana Gužvana iz zagreba. Ponude moze i na pm Hvala.

Nije problem u tome gde cu da narucim, vec sto nigde osim u mg-u nema drzaca za kondenzatore, da ne bih pravio jos jedan pcb za napajanje, nego direktno na sasiju od pojacala da to sve lepo usrafim

Znam ali nemam ni jednu karticu.

Super bi ovo bilo kad bih imao debitnu karticu

Resio sam da napravim Apexa, samo u mg-u imaju sve sto mi treba osim BD139,MJE350/340, sta bi bila zamena za njih? Ne bih narucivao od drugih , jer mi trebaju drzaci za kondove(napojne), koji mislim da imaju samo u mg da se naruce, pa da ne bih placao 2 postarine.

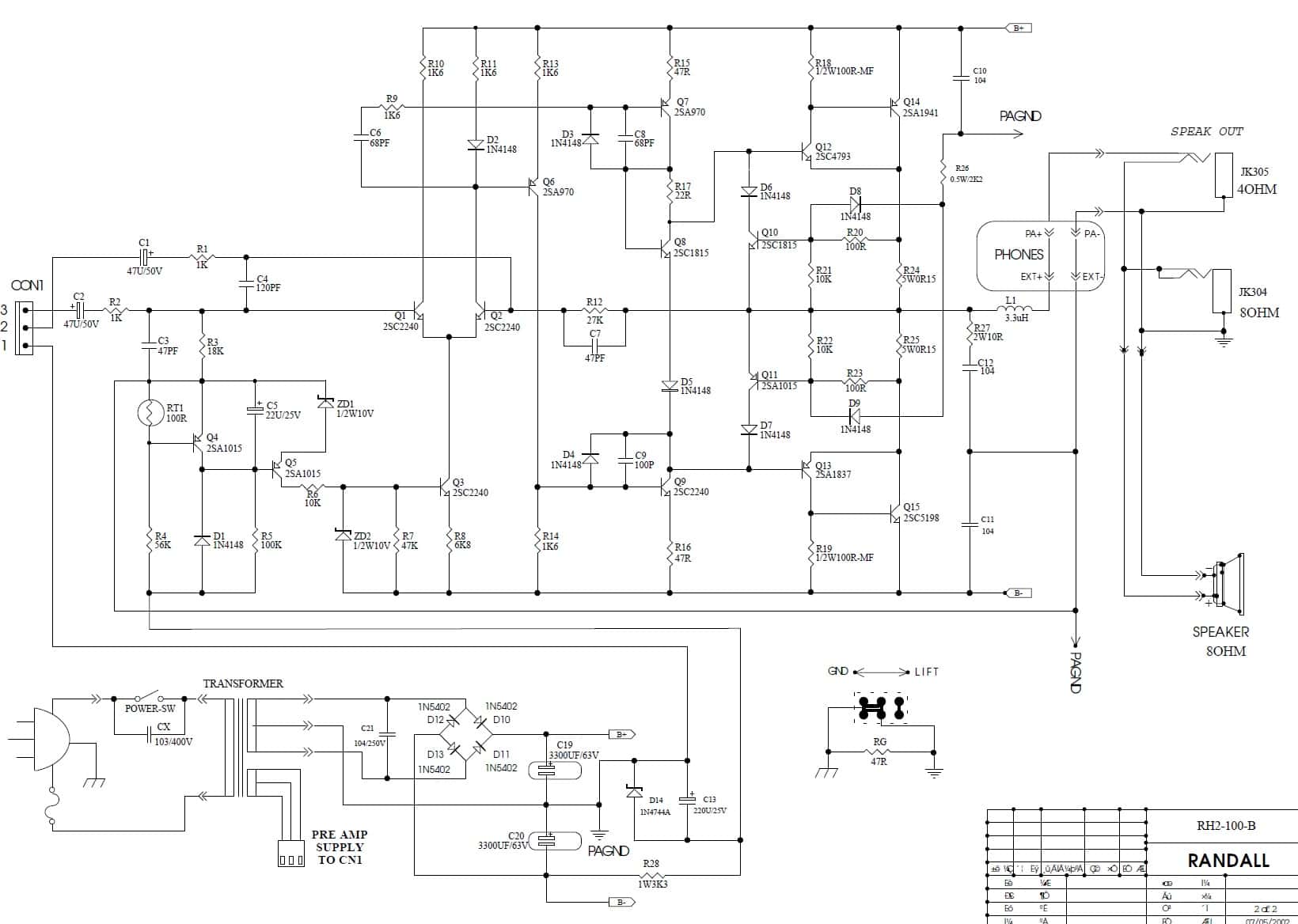

Zamenio sam sve tranzistore, ali rezultat je opet isti , pregledane sve diode, izl. otpornici su uredu, ali opet nece daradi. Preamp je proveren odavno, kacen je na drugi izlaz i radi kako bi trebalo.

Napajanje je +- 53V, dc na izlazu je 20mV, i bias je 51/53mA na tranzistorima. Ono sto me buni je preko R24 je 1.19V napon, a R25 je 1.24V napon.

Ovako, da javim sta sam uradio sa izlazom, i da zamolim one koji vise znaju da mi pomogu. Naime pojacalu su pregoreli gore pomenuti izl tranzistori, i ja sam kupio zamenu u 2-3 radnje, i zamenio ih.Pojacalo je zvucalo kao da ima 2-5W, i predpostavio sam da su laznjaci. Drugar sa foruma je bio ljubazan da mi kupi nove izlaze i pokloni njegoce drivere, koje sam takodje zamenio i rezultat je maltene isti. Posto izlaz jako distorzira,kao da se zaglusi(pretpostavio sam kondove u napajanju, koje sam takodje zamenio, opet sve isto). Ako neko zna sta bi jos moglo da ode, bio bih jako zahvalan.

Radi se o ovom pojacalu, i koja bi bila zamena za drivere, jer se kod nas teze ovi nalaze?

Moze direktno iz mreze, ali IR2153 ima internalnu zenerku od 16V(sam cip radi od 10-16V),ali moze se desiti da pregori, ovo moje je samo mera zastite.Ovo je half bridge, radi kao push-pull.Sekundarni namot:Nsekundar = Vsekundar / (160 / namotaji primara)160 je polovina napona posle greca 320VDC / 2 = 160V.Aux namotaj preuzima posao prvog regulatora od 12V za IR2153.

Da ne bih otvarao novu temu, rekoh bolje da pitam iskusnije na staroj temi gde se vec ovo spominje.Napravio sam skriptu prema Valveheart-u, za proracun single ended trafoa, ali nisam siguran da je OK,jer,kad ukucam moje parametre dobijam malo namotaja primara. Po standardizovanom proracunu sa valveheart-a primarni namotaju su:Np=70/S*sqrt(Pout*Rl), samo sto je 70 - n1. Ono se dobija ako bi Flux bio 6000Gauss-a i fmin 55Hz - 10^8/(4.44*B*Fmin).Kod mene ispada 27.46.Puta sqrt(4200R * 10W) = 900 namotaja primara? Kad bi islo sa ovom: Np=70/S*sqrt(Pout*Rl) dobio bi 2300 namotaja, ali jezgro je malo za taj flux i donju frekvencu.Imam 25*25mm jezgro(EI75), za gitarski single end sa EL34-6L6Evo i skripte:Proracun Single Ended Trafoa.xlsDa li je ovo OK?

Sve zavis, kolika je frekvencija, koja topologija, evo jedne moje semice za odprilike to sto trazis:Half bridge za 50W lampasa.Ulazni filter nije potreban, ni izlazni induktori jer je snaga mala. Trafo je EI33, koji mozes naci u maltene svim napajanjima od 200-400W.

Stein, ovu plocicu sam radio barem 50x, i nikada mi nije nista sa ovim izlazom falilo. Samo u napajanju da se stave 2x 6800uF, sve je ostalo OK.

Evo i slicne seme sa plocicom:

Sipi znam da cu morati da ga stelujem, to mi je jasno, ali da li je racunica odprilike tacna?
