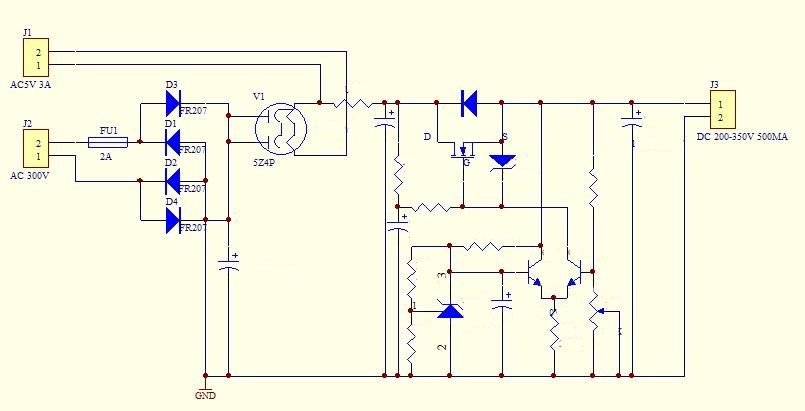

neskor Napisano Avgust 23, 2015 Share #1 Napisano Avgust 23, 2015 Potrebna mi je mala pomoc oko pojasnjenja ove seme za HV napajanje. Vecinom kada AC napajanje nema centralni izvod radi se to sa dve diode ali ovde mi nije mi bas jasno zasto idu 4 diode ispred ispravljacice? Cemu onda sluzi isparavljacica, kao soft start? Link to comment Podeli na ovim sajtovima More sharing options...
acivoJ Napisano Avgust 23, 2015 Share #2 Napisano Avgust 23, 2015 Između D1-D4 i V1 imaš jedan veliki šluskurc Link to comment Podeli na ovim sajtovima More sharing options...
neskor Napisano Avgust 23, 2015 Autor Share #3 Napisano Avgust 23, 2015 ocigledno je greska u semi na samoj plocici D1 i D2 idu na masu i nemaju konekciju sa D4 (koja ide na + granu) Link to comment Podeli na ovim sajtovima More sharing options...
Gosha Napisano Avgust 23, 2015 Share #4 Napisano Avgust 23, 2015 Verovatno covek nije imao trafo sa srednjim izvodom a zeli cevno ispravljanje sa jednom duodiodom. Link to comment Podeli na ovim sajtovima More sharing options...
Fukushima Napisano Avgust 23, 2015 Share #5 Napisano Avgust 23, 2015 Pogresno nacrtano, to je verovatno grec i elektrolit, za ispravljanje, posle koga ide ispravljacica koja ovde sem sto svetli ima i funkciju nekog tipa "diode/otpornika" tako da na njoj imas neki pad napona i verovatno je pozeljno sto "izoluje" grec od regulatora... Inace, vidi se da je ta sema iz Protela, proveri na plocici da li je tako kako sam napisao, nadam se da taj koji je radio plocicu nije pogresio i recimo kratkospojio elektrolit posle greca (kao sto je na semi nacrtano) ili tako nesto. Link to comment Podeli na ovim sajtovima More sharing options...
neskor Napisano Avgust 23, 2015 Autor Share #6 Napisano Avgust 23, 2015 Koliko sam uspeo da izguglam na netu, diode (vezane na red sa anodama) su samo zastita i nista vise od toga. Ostale dve diode su za pravljenje nepostojeceg central tapa. Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Avgust 23, 2015 Share #7 Napisano Avgust 23, 2015 standardni graetz sa ispravljacicom za soft start i dekuplazu Link to comment Podeli na ovim sajtovima More sharing options...
neskor Napisano Avgust 23, 2015 Autor Share #8 Napisano Avgust 23, 2015 standardni graetz sa ispravljacicom za soft start i dekuplazu Ko sada tu ima funkciju ispravljacice, grec? Da li uopste ima smisla onda stavljati cev tu? Link to comment Podeli na ovim sajtovima More sharing options...
guja011 Napisano Avgust 23, 2015 Share #9 Napisano Avgust 23, 2015 ovde je samo jedna tačkica viška kod katode d4, glede crtanja. a "čemu to služi i usput ne radi" je druga priča Link to comment Podeli na ovim sajtovima More sharing options...
Zflazar Napisano Avgust 23, 2015 Share #10 Napisano Avgust 23, 2015 Nisam naučnik, ali mi ovo deluje kao da levom rukom čačkaš desno uvo. stein je reagovao/la na ovo 1 Link to comment Podeli na ovim sajtovima More sharing options...
zoranzu Napisano Avgust 23, 2015 Share #11 Napisano Avgust 23, 2015 Cemu onda sluzi isparavljacica, kao soft start? Link to comment Podeli na ovim sajtovima More sharing options...
guja011 Napisano Avgust 23, 2015 Share #12 Napisano Avgust 23, 2015 jedini kubota koji je čemu je traktor. Link to comment Podeli na ovim sajtovima More sharing options...
