Chusso Napisano Jul 8, 2012 Share #1 Napisano Jul 8, 2012 Evo posle skoro godinu dana prikupljanja delova da se i ja uclanim u klub vlasnika F5! Hladnjaci mislim da su od Vule John-a, plocice i j-fet-ovi nabavljeni zahvaljujuci Impuls-u. Evo ih hladnjaci, nadam se da ce moci da ohlade jedan kanal! Tu je i trafo E sad sto se trafoa tice, ima 2x19V naizmenicnesto je za volt vise od propisanih 2X18V, da li treba neku komponentu na samoj plocici pojacala menjati zbog ovog malko visljeg napona? a tu su i plocice! Fale jos samo kondovi, imam 4x33000/50V neke siemens-e, ali su visine kao i hladnjaci, a ako ih polegnem nema mesta , tako da cu ili morati porucivati nove kondove ili povecavati kutiju! Ostali delovi za plocicu ampa poruceni i ceka se isporuka! Cekam u da mi buraz isece alu profile za kutiju i plocu od alu za spajanje hladnjaka! Najvise me ustvari brine vreme izrade, posto imam gomilu obaveza sto poslovnik sto privatnih, tako da ce se ovo verovatno oduziti malo! Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Jul 8, 2012 Share #2 Napisano Jul 8, 2012 kako tacno mislis orijentisati hladnjake ? Link to comment Podeli na ovim sajtovima More sharing options...
Sipi Napisano Jul 8, 2012 Share #3 Napisano Jul 8, 2012 Nema sta da misli, moze samo onako kako je na prvoj slici, uz mehanicko prilgodjavanje po visini (distanceri, L-profili i sl.) izmedju 4 manja i dva veca.Chusso, orijentacija sa zadnje 3 slike ti ne valja - ako tako okrenes hladnjake ugrubo ces prepoloviti sposobnost odvodjenja toplote... Link to comment Podeli na ovim sajtovima More sharing options...
Chusso Napisano Jul 8, 2012 Autor Share #4 Napisano Jul 8, 2012 Znaci ili seckanje ova dva veca ili dodavanje distancera? Link to comment Podeli na ovim sajtovima More sharing options...
krvimozak Napisano Jul 8, 2012 Share #5 Napisano Jul 8, 2012 Znaci ili seckanje ova dva veca ili dodavanje distancera?Hasane, ne seckati nikako. :angry27:Moj F5 se na ovu vrucinu greje kao Alef 5. Ruka na hladnjaku moze da se drzi sekund- dva ako si otporan na prljenje a ako nisi bolje da se ne pipa...Hladnjaci nikada nisu preveliki. Ne bi bilo lose da te tvoje eloksiras u crno.PSKako li se sada greje A5 Link to comment Podeli na ovim sajtovima More sharing options...
Chusso Napisano Jul 8, 2012 Autor Share #6 Napisano Jul 8, 2012 Znaci ne seckati, nego ubaciti neko drvo ili alu profil! E sad kako pozicionirati 'ladnjake, prvo veci pa dva manja odostrag ili veci u sredinu? ili veci na kraj da se ni ne vidi skoro? Link to comment Podeli na ovim sajtovima More sharing options...
Zvu Napisano Jul 8, 2012 Share #7 Napisano Jul 8, 2012 Ja bih veći u sredinu, a da ih izravnaš sa gornje strane. Sa donje neka ostane malo duži ovaj u sredini.Prednja ploča neka bude samo par milimetara odvojena od poda kako se ne bi videlo i može to da bude Ok. Link to comment Podeli na ovim sajtovima More sharing options...
Chusso Napisano Jul 8, 2012 Autor Share #8 Napisano Jul 8, 2012 ja sam nekako kontao da najveci ide napred, pa se nece videti da su ova dva kraca od njega! Jedino da ne bude da se jedan izlazni koji je na vecem ne hladi bolje od drugoga... Link to comment Podeli na ovim sajtovima More sharing options...
Chusso Napisano Jul 22, 2012 Autor Share #9 Napisano Jul 22, 2012 Da nema neko file-ove za pcb za napajanje za F5 negde pri ruci? Link to comment Podeli na ovim sajtovima More sharing options...
shonne Napisano Jul 22, 2012 Share #10 Napisano Jul 22, 2012 Koja rev ti treba?imam slike ali ne pcb...zocky to uredno i profesionalno cuva u svoj kom Link to comment Podeli na ovim sajtovima More sharing options...

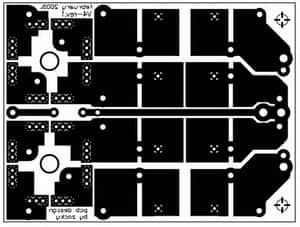

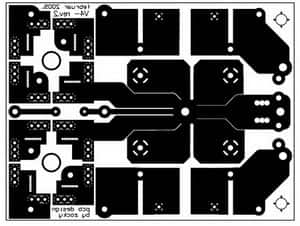

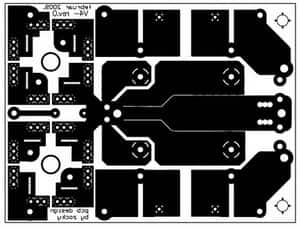

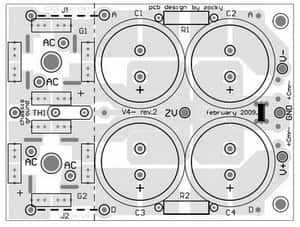

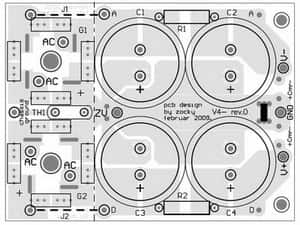

zocky Napisano Jul 22, 2012 Share #11 Napisano Jul 22, 2012 Čuvam... upravo sam proverio temu o ovom napajanju na hifi forumu, nema fajlova za izradu pločica... ne sećam se dal' sam ih postavljao tamo ili ne...Evo svih verzija i ovde pa neka čovek izabere šta mu se svidi.PASS PS V4REV0 PASS PS V4REV1 PASS PS V4REV2 Link to comment Podeli na ovim sajtovima More sharing options...

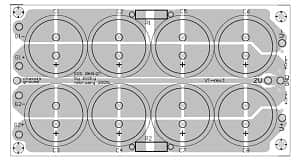

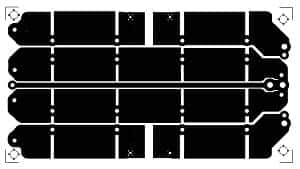

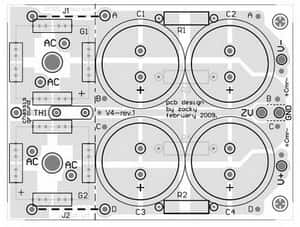

zocky Napisano Jul 23, 2012 Share #12 Napisano Jul 23, 2012 Verzija sa 8 kondova na jednoj pločici: Fajlovi za preslikavanje za sve verzije: Pass F5 PS.zip U temi na hifi forumu se vodila polemika kako treba da se izvede masa napajanja... kog interesuje tok diskusije neka pogleda. Link to comment Podeli na ovim sajtovima More sharing options...
zocky Napisano Jul 23, 2012 Share #13 Napisano Jul 23, 2012 Evo i fajlova u Protelu ako neko želi nešto da menja... neka ih ovde za svaki slučaj Pass F5 PS PCB files.zip ** copyfree za DIY Link to comment Podeli na ovim sajtovima More sharing options...
Chusso Napisano Jul 23, 2012 Autor Share #14 Napisano Jul 23, 2012 hvala puno! Link to comment Podeli na ovim sajtovima More sharing options...
zocky Napisano Oktobar 23, 2012 Share #15 Napisano Oktobar 23, 2012 Završavam jedan F5 i imam dilemu; hladnjaci su dovoljno potentni, čak prepotentni, mogu da disipiraju bez problema Id od 2,5A. Podesio sam 2A ali sorce otpornici 'oće da prokuvaju...Smanjiti bias na originalnih 1,3A ili povećati snagu sorce otpornika? Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Oktobar 23, 2012 Share #16 Napisano Oktobar 23, 2012 P=I^2 x RP= 2^2 x 0R47 = 1,88Wtesno ako su Rs od 3W , ali ako su od 5W samo ih dovoljno odmakni od pcb i ne beri brigu Link to comment Podeli na ovim sajtovima More sharing options...
zocky Napisano Oktobar 23, 2012 Share #17 Napisano Oktobar 23, 2012 Izgleda da su od 3W, metal film, promenila im se boja.Znači da promenim otpornike i nagarim struju, hebemu sad moram da razmontiram kanale :(Hvala Zen! Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Oktobar 23, 2012 Share #18 Napisano Oktobar 23, 2012 nece biti da su MF od 3W , nego ce biti MOslika kazuje vise od 1000 reci ......... al' ako kazes da su promenili boju , ne treba slika :wink2:turi 2 kom od 1R u paralelu ....... ili stavi "domace" keramicke WW od 5Wkad god sam pokusao da im izmerim induktivnost , nisam nesto uspevao ....... Link to comment Podeli na ovim sajtovima More sharing options...

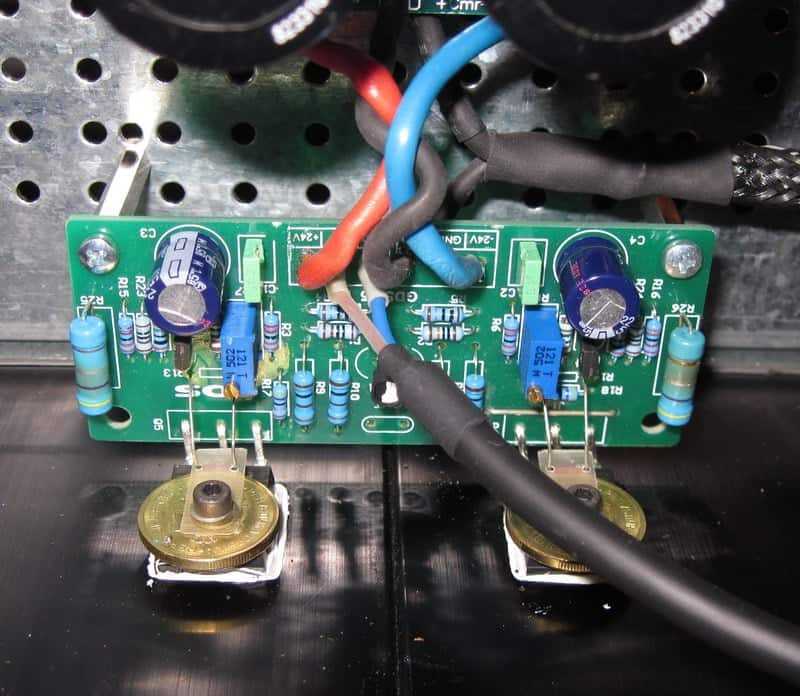

zocky Napisano Oktobar 23, 2012 Share #19 Napisano Oktobar 23, 2012 Baš sam pravio sliku MO ili MF, moraju da lete van pločice.Da dižem struju koliko hladnjaci dopuštaju ili da ostavim 2A (IRFP su u izlazi) ? Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Oktobar 23, 2012 Share #20 Napisano Oktobar 23, 2012 ne idi preko 45W disipacije po komadu Link to comment Podeli na ovim sajtovima More sharing options...
