Cambridge Audio CD3

[zocky]

Slušao sam AYA dac, izuzetno mi se dopao zvuk, želim da imam nešto slično.

Verujem da postoji i bolje, da je neko od prisutnih na forumu upoređivao AYA-u sa nečim drugim i zaključio da to drugo svira bolje... verujem i u to.

Hoće li četvorostruki dac bolje svirati od onog sa jednim TDA1541, to bih da proverim.

Reče mi čovek u čiji sud imam poverenja da je to promašaj... možda je u pravu i ovog puta ali ja bih da nešto pravim.

Početna tačka za izradu ovog dac-a mi je CD player iz naslova teme, njegov reverzni inžinjering a kasnije nadgradnja sklopova u svim segmentima.

Čipove obezbeđuje sir Oliver, ja vreme da se time bavim a od vas očekujem da pripomognete savetima. Za početak bi bilo izvrsno ako neko ima servisno uputstvo za CD2 ili CD3 ili još bolje za Cambridge Audio DAC3.

Slična tema postoji na velikom DIYAudiu ali se tamo osim slika pomenutih uređaja nije ništa meni značajno pojavilo.

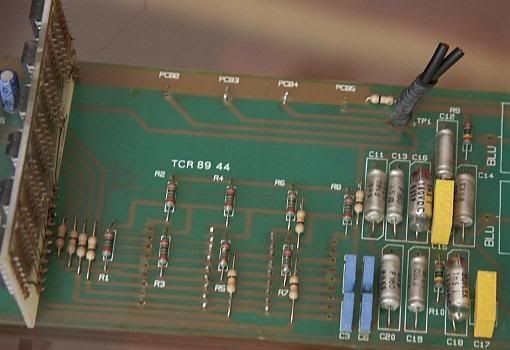

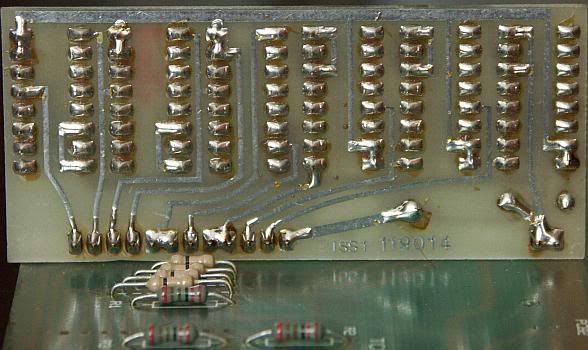

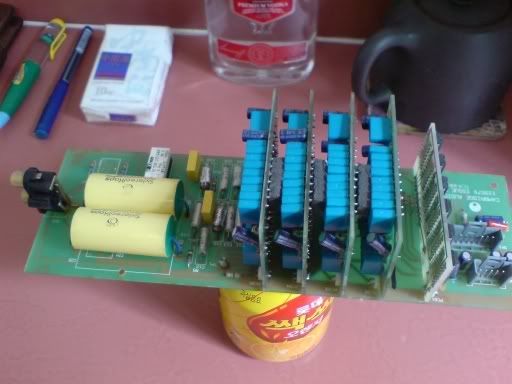

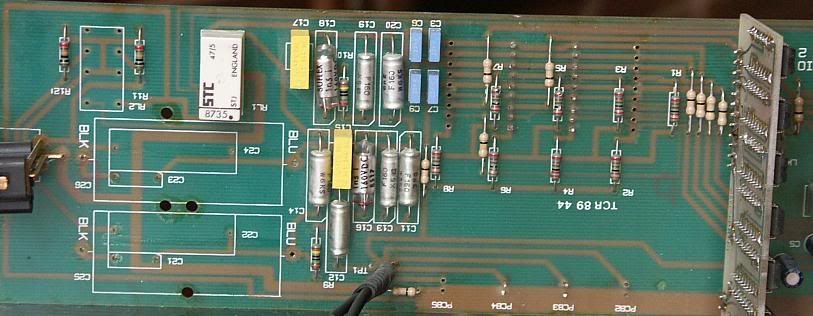

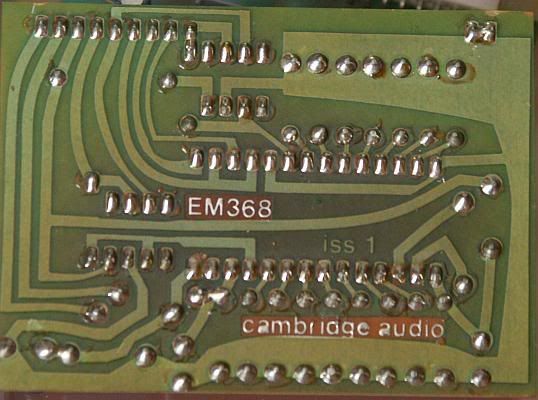

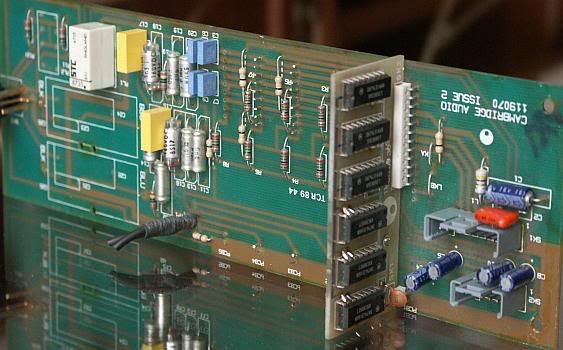

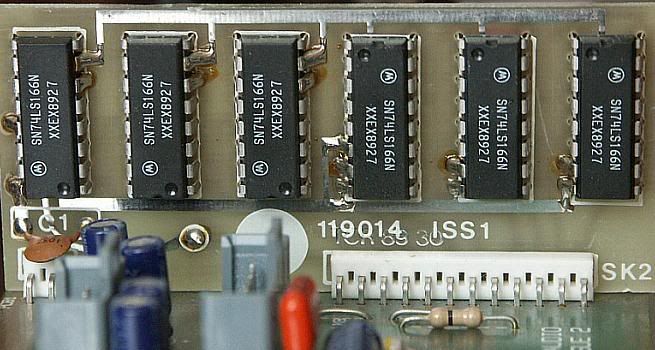

Ubaciću ovde slike koje mogu biti od koristi.











[zocky]

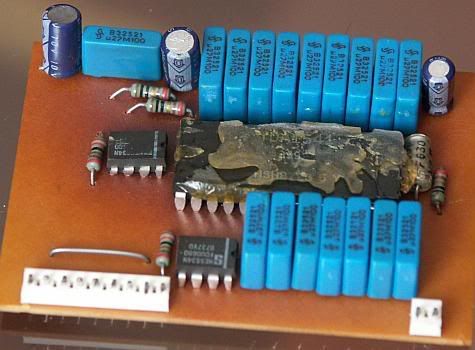

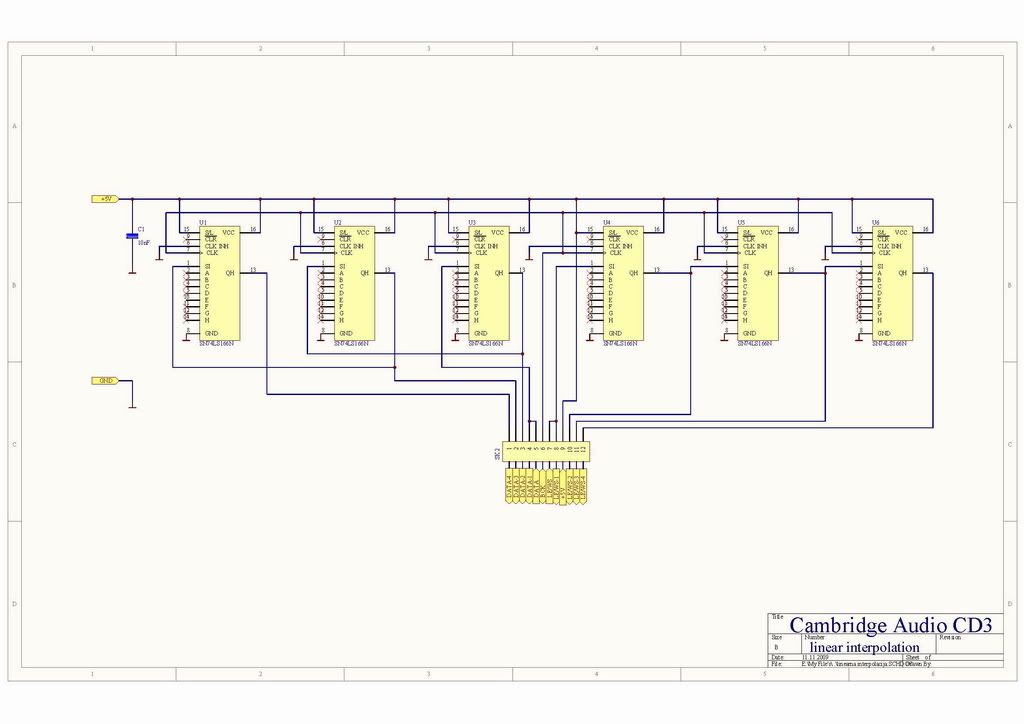

Za sad imam rešenu pločicu linearne interpolacije.cambridge audio CD3 (part1).pdfSledeće je "matična" i DAC modul odnosno njihovo povezivanje u šematsku celinu.Ili će me neko ovde obradovati SM-om pre no krenem da buljim u slike

[zocky]

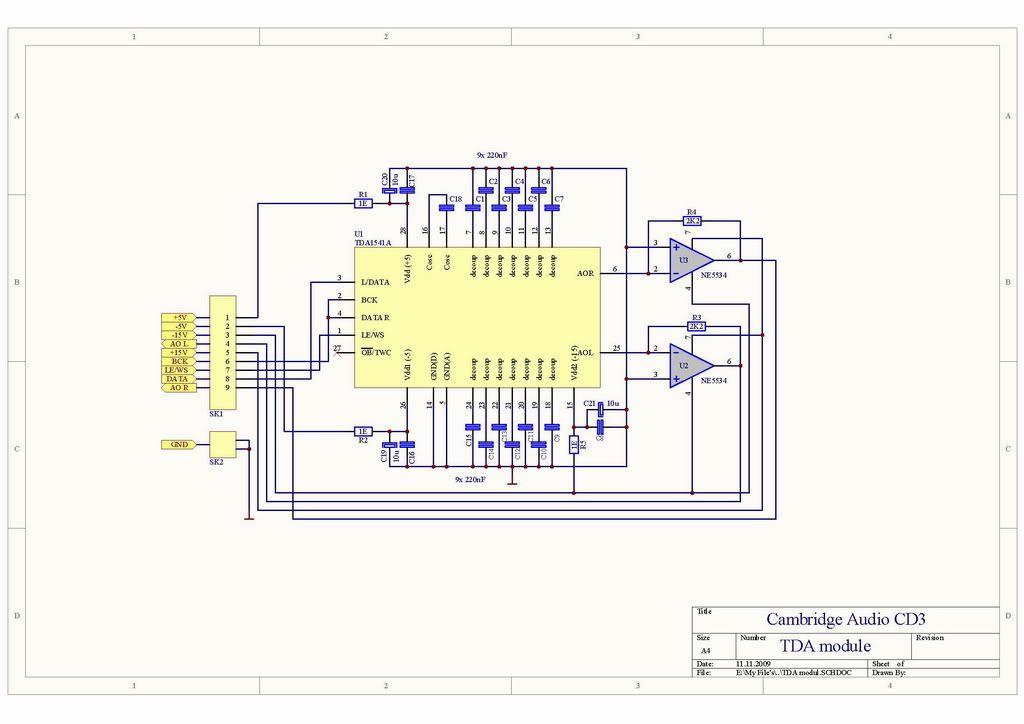

 Rekao bih da su servisna uputstva za ovaj komad elektronike spaljena svuda u svetu ili se čuvaju kao "top secret".Skinuo sam šemu modula sa konverterima (TDA1541A)

TDA modul.pdf

[zocky]

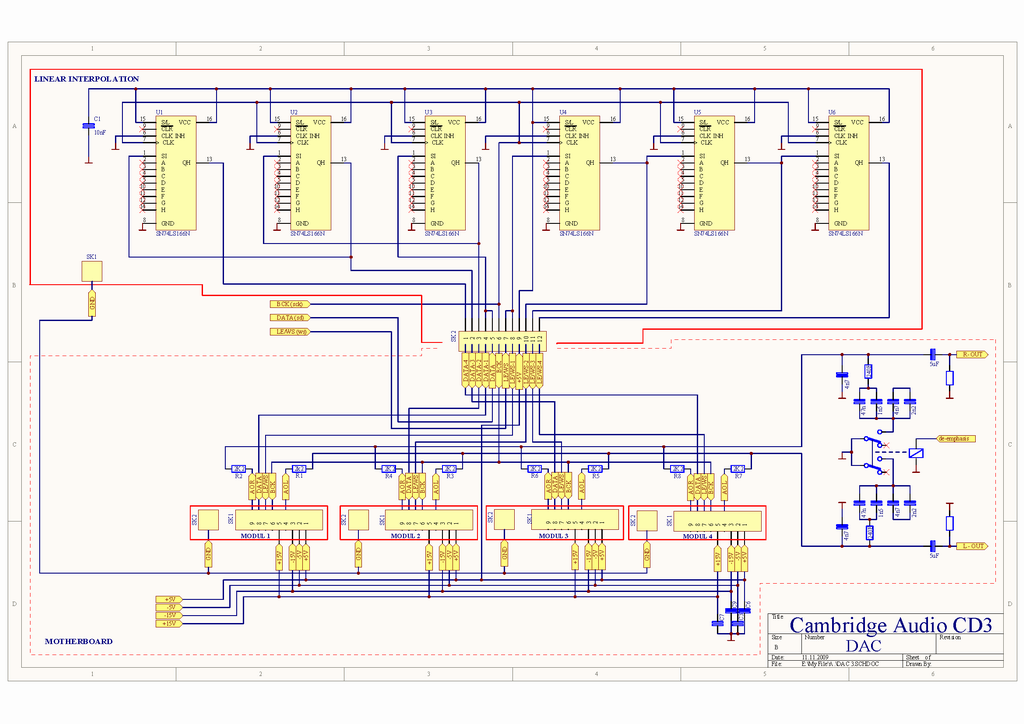

Završne prvi deo posla. Nacrtao sam električnu šemu DAC-a i pcb modula koje treba malo doterati pre izrade.

Evo kako to izgleda:







Zamolio bih da neko od "tata" na forumu ovo malo pogleda i ukaže na eventualno nelogične stvari u ovim šemama

Evo u pdf-u sve što sam uradio:

CD3 DAC.pdf

[Zen Mod]

pratimo
