ebe Napisano Avgust 27, 2011 Share #1 Napisano Avgust 27, 2011 Pozdrav, Čitam po netu o podvalama sa tranzistorima. Kako vam se čine ovi? Radi se o Motorola MJ15024 i MJ15025. Spalio sam već dva para pa sam ih otvorio da vidim o čemu se radi. http://www.mediafire.com/imgbnc.php/f000118f0219f47b47798dec11578f279e9e64585d82ddd82ba3be6bf6d79f0d6g.jpghttp://www.mediafire.com/imgbnc.php/522e8ca15d5d938c4f2aea07d31c88365069aea7df6d4b3144c49b4f8b38cd3a6g.jpghttp://www.mediafire.com/imgbnc.php/c2d70e42f6e0f30dc54286daf4851dba551699a30e709189b7b0392b37330fdb6g.jpghttp://www.mediafire.com/imgbnc.php/4dc0f997fa86230229d3dacd4bf7a58caf4905875301dc6504e41d234c88bee06g.jpg http://www.mediafire.com/imgbnc.php/3998f74aefd368d7678a9a8be7eb50fc0ceb40c61aad90ac02cdf4e3d95af0d26g.jpghttp://www.mediafire.com/imgbnc.php/e6566bd0c74968f6b4e25eccf90369f47488dda98492f569364eb7524c2a77346g.jpghttp://www.mediafire.com/imgbnc.php/17172de7062c905ec92d79cafb9c60ef1dc1506516d4d9ec52ee9e857f00876d6g.jpg Link to comment Podeli na ovim sajtovima More sharing options...
stein Napisano Avgust 27, 2011 Share #2 Napisano Avgust 27, 2011 U nekom DIY projektu ili fabričkom uređaju? Spaljeni trenutačno/tokom puštanja u rad ili pod ekstremnim uslovima rada? Ovako, na izgled, teško je reći da li je original ili fake... Link to comment Podeli na ovim sajtovima More sharing options...
zeljkor Napisano Avgust 27, 2011 Share #3 Napisano Avgust 27, 2011 Kada si kupio tranzistore? Malo je verovatno ako si to u skorije radio da ces naci bas Motorola posto oni to ne proizvode vec godinama. Ovaj beli termicki premaz preko dye me dovodi u sumnju da je fake. Ja sam otvarao originale MJ15024 iz starog doba i nikada nisu imali taj premaz. ON Semiconductor je novi naziv sa firmu koja je Motorola formirala jos davnih dana i iste nisam otvarao. Jedina pravi nacin je merenje karakteristika. Pozdrav, Čitam po netu o podvalama sa tranzistorima. Kako vam se čine ovi? Radi se o Motorola MJ15024 i MJ15025. Spalio sam već dva para pa sam ih otvorio da vidim o čemu se radi. http://www.mediafire...bf6d79f0d6g.jpghttp://www.mediafire...f8b38cd3a6g.jpghttp://www.mediafire...b37330fdb6g.jpghttp://www.mediafire...34c88bee06g.jpg http://www.mediafire...3d95af0d26g.jpghttp://www.mediafire...24c2a77346g.jpghttp://www.mediafire...57f00876d6g.jpg Link to comment Podeli na ovim sajtovima More sharing options...
ebe Napisano Avgust 27, 2011 Autor Share #4 Napisano Avgust 27, 2011 U hiragi, u vezi koje sam se već raspitivao na forumu. Prvi par sam spalio dotakavši rukom jedan od hladnjaka na koji su montirani. Nije mi jasno zašto bi crkli kad su trazistori propisno izolovani od hladnjaka. Provereno. Drugi put sam pipalicom prespojio bazu i kolektor drajvera. Tesan prostor, omakla se ruka i #$%@&. U oba slučaja pojačalo je radilo u normalnim uslovima. Sad sam kupio trazistore drugog proizvođača (ON semi) kod drugog dobavljača, pa da vidimo. I neću više da čačkam pojačalo. Ako preživi prvih nekoliko meseci, poručiću motorole iz farnell-a ili digikey-a i . Link to comment Podeli na ovim sajtovima More sharing options...
ebe Napisano Avgust 27, 2011 Autor Share #5 Napisano Avgust 27, 2011 Tranzistori su kupljeni prošlog meseca. Beli silikon, kružić sa donje strane trazistora kao i oznake upućuju na to da su trazistori lažnjaci. Međutim, dye je relativno velik. Ko zna!? Link to comment Podeli na ovim sajtovima More sharing options...
zeljkor Napisano Avgust 27, 2011 Share #6 Napisano Avgust 27, 2011 Evo sada sam samo za referencu otvorio jedan MJ15024 koji je kupljen pre skoro decenije i postovacu slike cim nadjem foto aparat koji je dete negde sakrilo u kuci U pitanju je prava Motorola. Tranzistori su kupljeni prošlog meseca. Beli silikon, kružić sa donje strane trazistora kao i oznake upućuju na to da su trazistori lažnjaci. Međutim, dye je relativno velik. Ko zna!? Link to comment Podeli na ovim sajtovima More sharing options...
ebe Napisano Avgust 27, 2011 Autor Share #7 Napisano Avgust 27, 2011 Nadam se da otvaraš neispravne tranzistore. Jel imaš tih iskusnih, decenijskih, na prodaju? Link to comment Podeli na ovim sajtovima More sharing options...

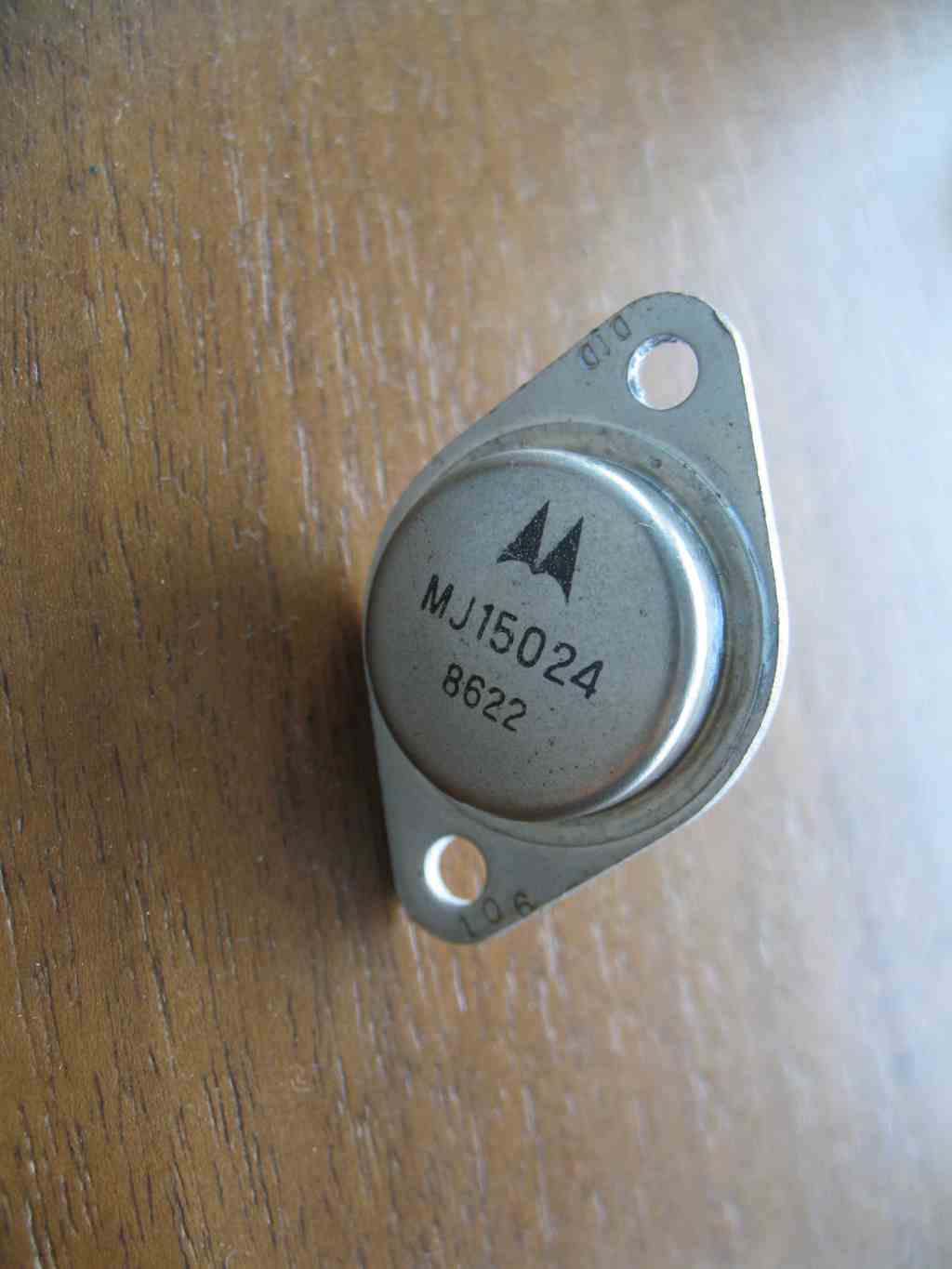

zeljkor Napisano Avgust 27, 2011 Share #8 Napisano Avgust 27, 2011 Evo modela koji je pravljen JAKO davno, iz doba kada su koristili kvalitetnija kucista. Po materijalu se vidi razlika, nabavljeno za ustanovu koja je koristila MIL standard. Kasnije su promenili izgled. Link to comment Podeli na ovim sajtovima More sharing options...

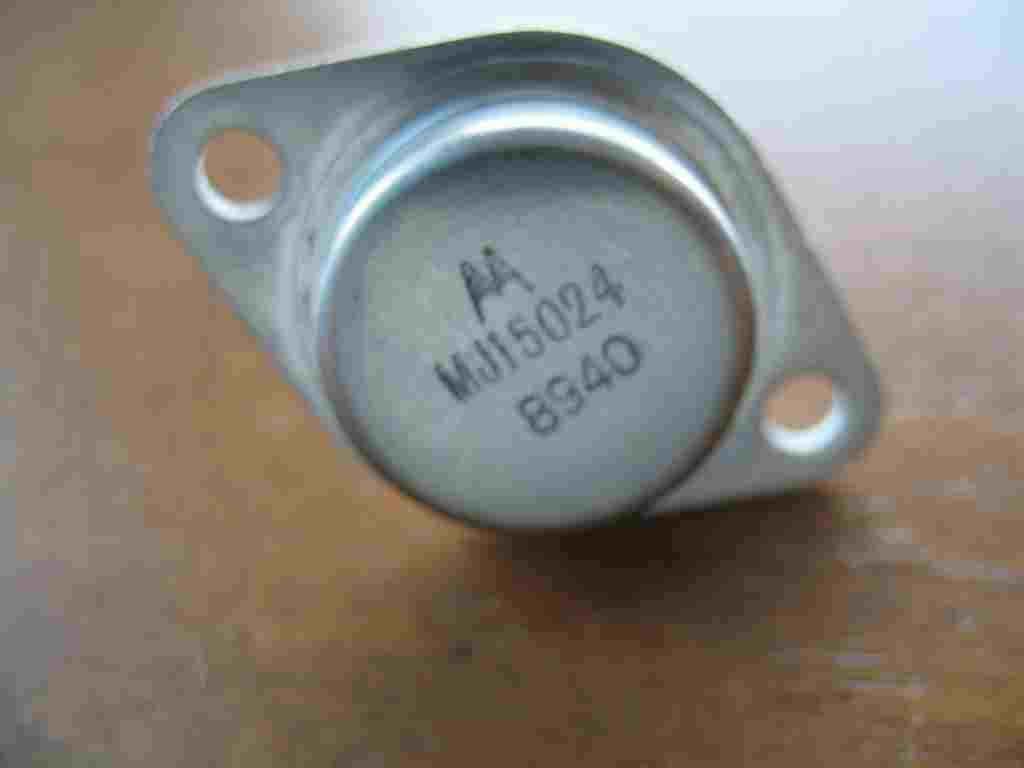

zeljkor Napisano Avgust 27, 2011 Share #9 Napisano Avgust 27, 2011 Ovo je serija iz novijeg perioda pre nego sto je preslo u ON. Lepo se vidi bakar na kome je silicijum. Evo modela koji je pravljen JAKO davno, iz doba kada su koristili kvalitetnija kucista. Po materijalu se vidi razlika, nabavljeno za ustanovu koja je koristila MIL standard. Kasnije su promenili izgled. Link to comment Podeli na ovim sajtovima More sharing options...

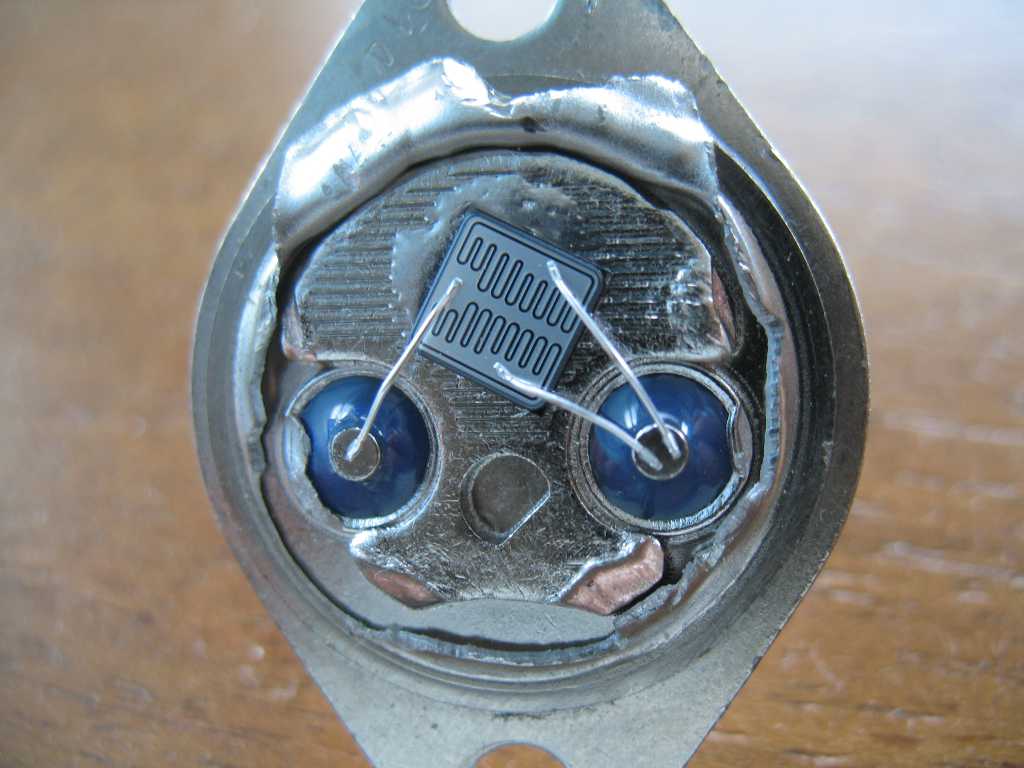

zeljkor Napisano Avgust 27, 2011 Share #10 Napisano Avgust 27, 2011 Ovo je serija iz novijeg perioda pre nego sto je preslo u ON. Lepo se vidi bakar na kome je silicijum. Link to comment Podeli na ovim sajtovima More sharing options...
Ја sam sam Napisano Avgust 27, 2011 Share #11 Napisano Avgust 27, 2011 Не да су фејк него су са два ф. да су онсеми писало би ОН на челу транзистора. Ево како изгледа оригинал: Link to comment Podeli na ovim sajtovima More sharing options...

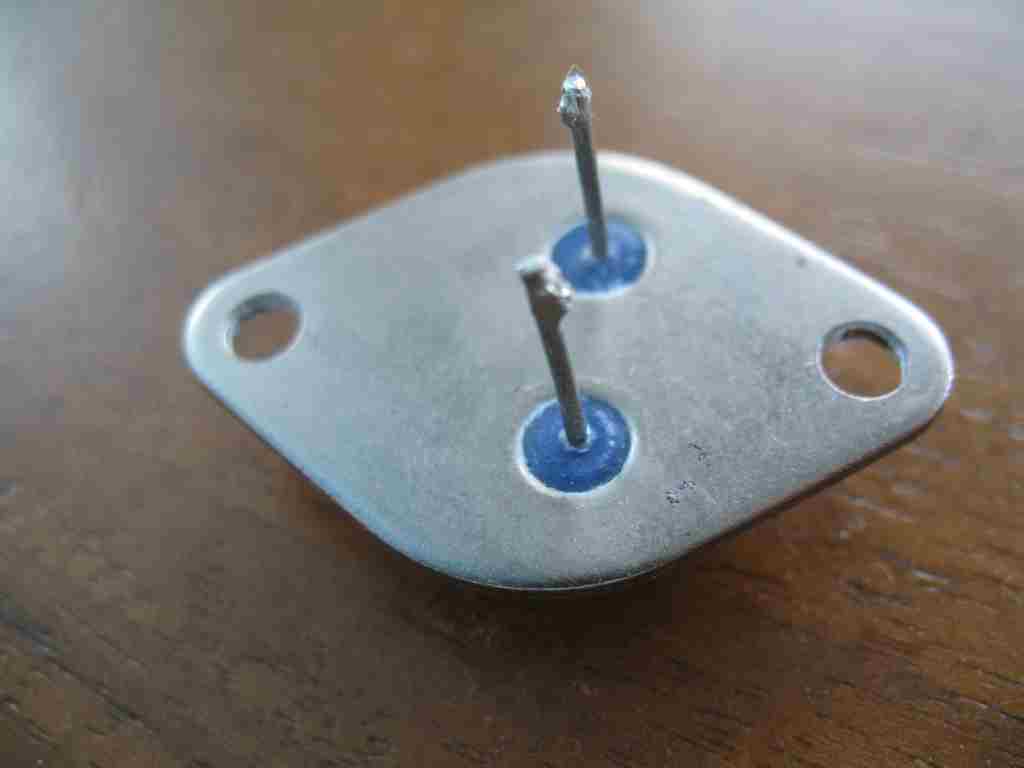

Ја sam sam Napisano Avgust 27, 2011 Share #12 Napisano Avgust 27, 2011 Ево одоздоле: Link to comment Podeli na ovim sajtovima More sharing options...
Ја sam sam Napisano Avgust 27, 2011 Share #13 Napisano Avgust 27, 2011 Обрати пажњу на дебљину лима: Link to comment Podeli na ovim sajtovima More sharing options...
ebe Napisano Avgust 27, 2011 Autor Share #14 Napisano Avgust 27, 2011 Ako neko može da se oprosti od dva para, bio bih mu zahvalan. Link to comment Podeli na ovim sajtovima More sharing options...
Ја sam sam Napisano Avgust 27, 2011 Share #15 Napisano Avgust 27, 2011 Ево ОХсеми како изгледа: Link to comment Podeli na ovim sajtovima More sharing options...
Ја sam sam Napisano Avgust 27, 2011 Share #16 Napisano Avgust 27, 2011 И мој вољени 2N3773 Link to comment Podeli na ovim sajtovima More sharing options...

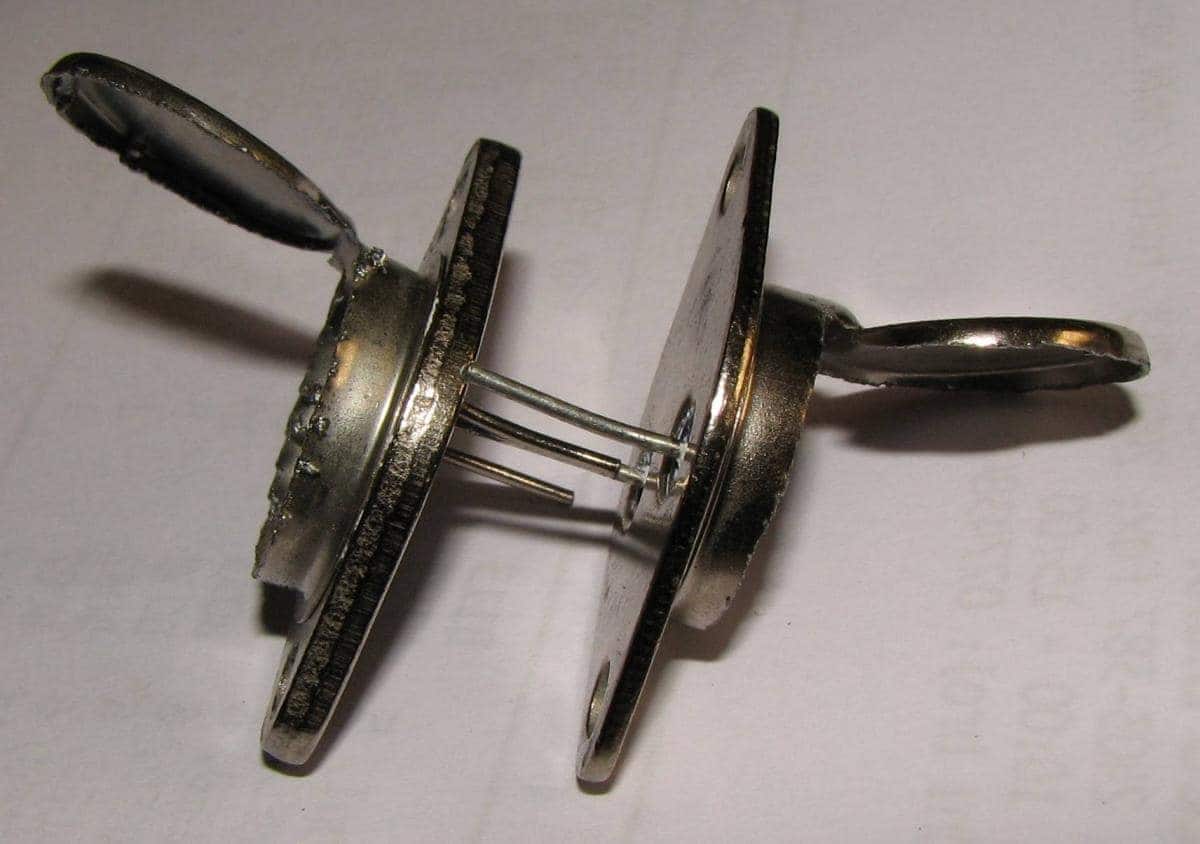

ebe Napisano Avgust 27, 2011 Autor Share #17 Napisano Avgust 27, 2011 Što se debljine osnove tiče: Levo je 15024 a desno 15025. Link to comment Podeli na ovim sajtovima More sharing options...
Ја sam sam Napisano Avgust 27, 2011 Share #18 Napisano Avgust 27, 2011 Двоструко тањи. Link to comment Podeli na ovim sajtovima More sharing options...
stein Napisano Avgust 27, 2011 Share #19 Napisano Avgust 27, 2011 Taj deblji je izgleda "žderao" više struje Link to comment Podeli na ovim sajtovima More sharing options...
Ја sam sam Napisano Avgust 27, 2011 Share #20 Napisano Avgust 27, 2011 Не видим разлог стављања тих скупих транзистора за 200 волти у Хирагу. Пробај са БД 249-250. Link to comment Podeli na ovim sajtovima More sharing options...

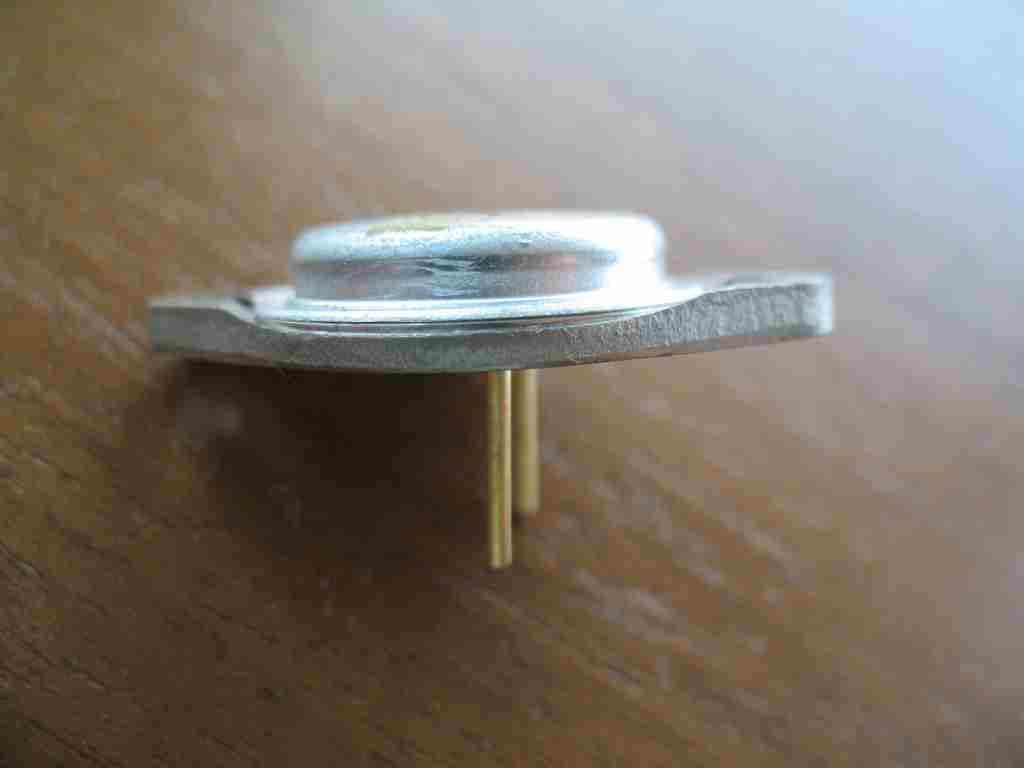

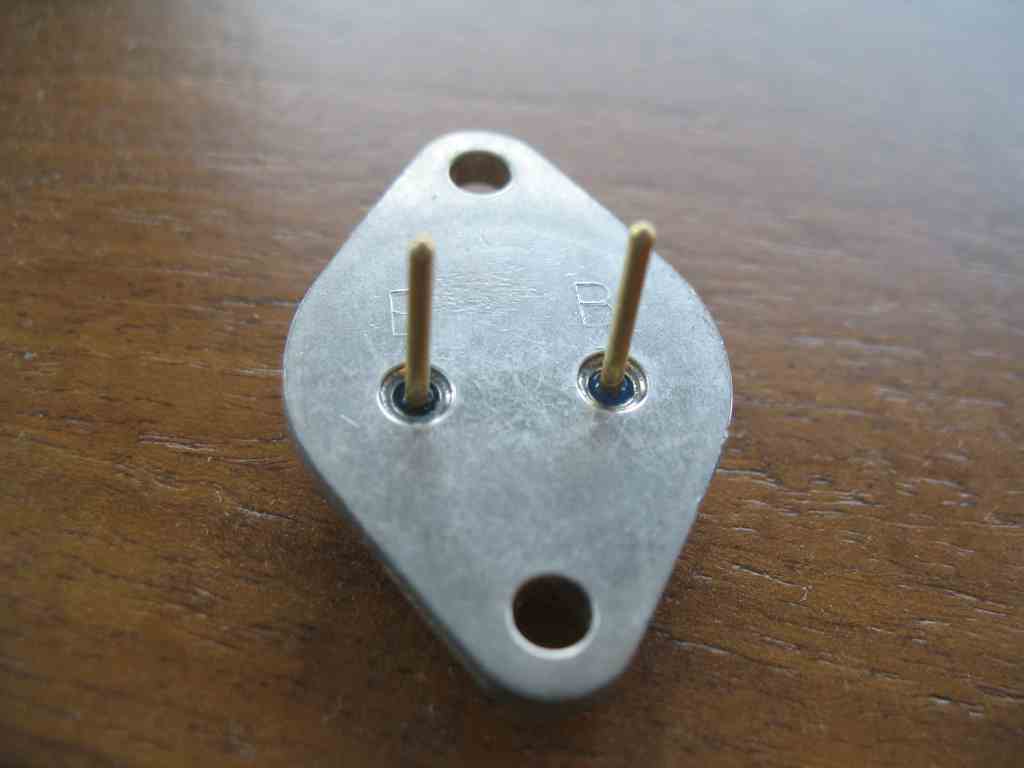

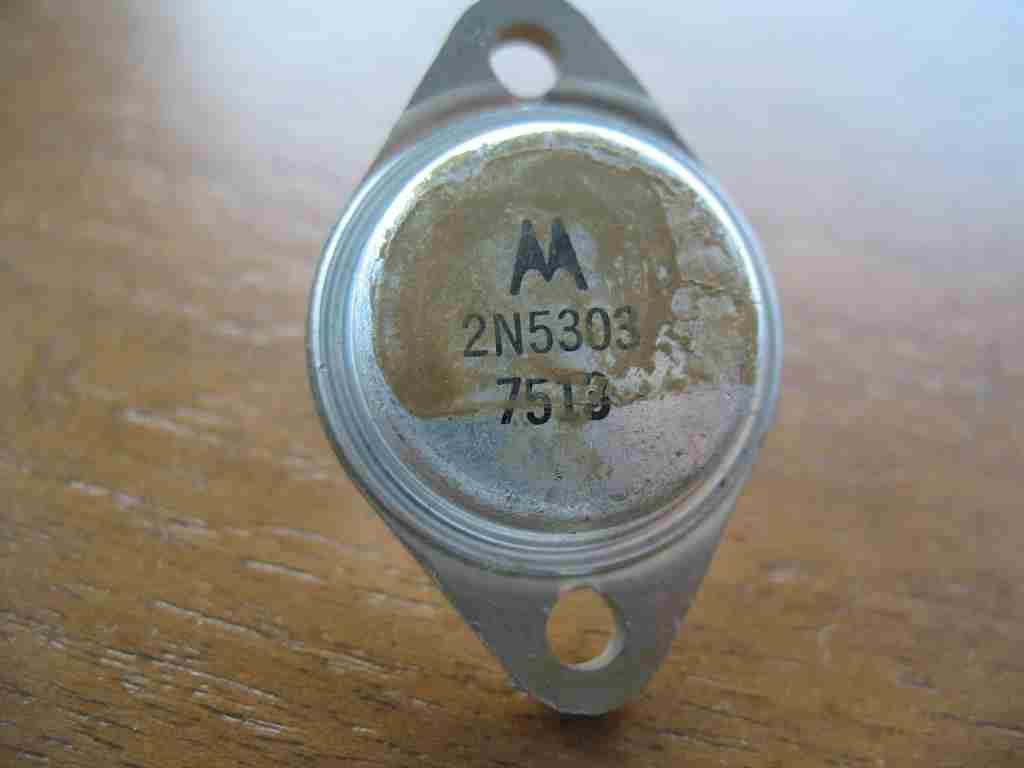

zeljkor Napisano Avgust 27, 2011 Share #21 Napisano Avgust 27, 2011 Cisto zanimljivost kako se nekada pravilo. Na zalost nema vise toga, negde kraj 70'tih . Nabavljeno u svoje vreme od Honeywell USA. Pozlacene nozice, 200W. Usput sam cuo da ON moze da se nadje u originalu kod Silkena u Beogradu. Link to comment Podeli na ovim sajtovima More sharing options...
Ја sam sam Napisano Avgust 27, 2011 Share #22 Napisano Avgust 27, 2011 Ја те више не рачунам, а стварно су били бабарога. Што ружнији то бољи. Link to comment Podeli na ovim sajtovima More sharing options...
