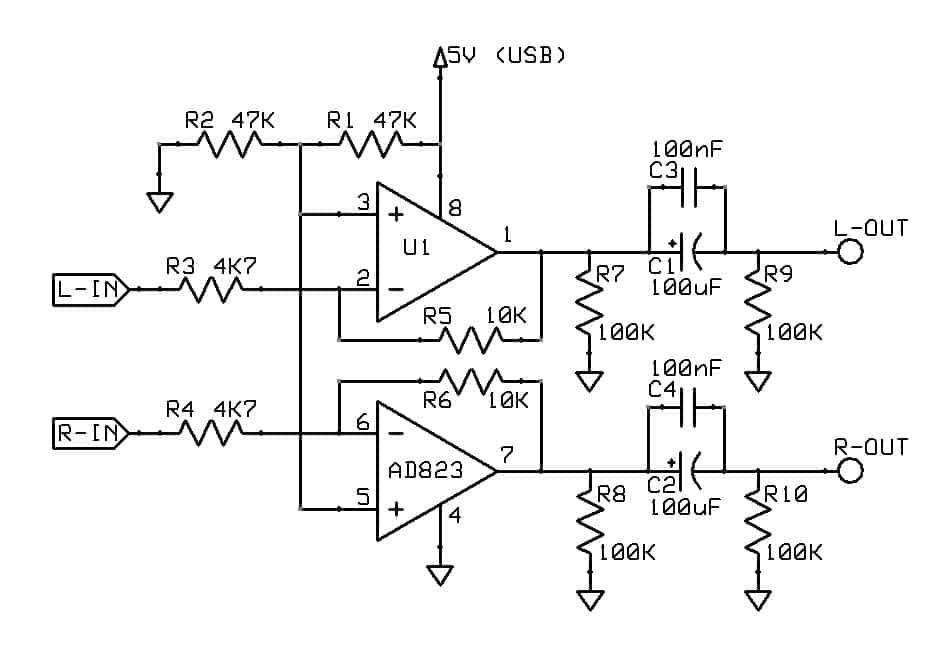

machinori Napisano Oktobar 10, 2010 Share #1 Napisano Oktobar 10, 2010 Hteo bih da na postojecem DAC-u (PCM2704) "dodam" malo gain-a na izlazu. Zamisao je da se stavi OP-AMP (ili nesto slicno) a da se napaja sa USB-a, posto se vec i sam DAC napaja preko USB-a.Preporucen mi je AD823 koji moze da zadovolji moje potrebe, a takodje moze da se anpaja sa jednostrukog +5VDC napajanja (USB). Ja sam uradio dve varijante i obe mi ne rade.Prva je varijanta iz datasheet-a, nista nisam budzio, menjao, merio... tako kako je tamo, tako sam uradio. U toj varijanti nista se ne cuje.Druga je varijanta ova iz attachment-a, i to mi daje velike smetnje (sum iz racunara, sustanje, zujanje) ali ne daje zvuk.Moze li neko da mi pomogne da ovo napravim? Ne treba mi nista fensi, samo da mi radi "malo jace". Ja na zalost ocito nemam dovoljno znanja da sam to napravim pa se unapred zahvaljujem ljudima dobre volje i znanja na savetima. Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Oktobar 10, 2010 Share #2 Napisano Oktobar 10, 2010 uradi paste tog dela kako si spojio na onaj dac deo , stavi naponske nivoe na izlazu DAC-a i postuj ovdeovo sto si postovao- ako stavis vezne kondove ispred ( jer se input nalazi na potencijalu od Ub/2 ) i nakacis bilo kakav izvor - mora da radi Link to comment Podeli na ovim sajtovima More sharing options...

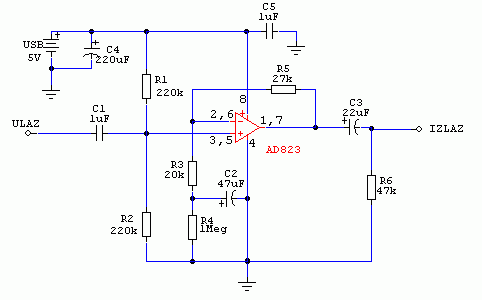

Sipi Napisano Oktobar 10, 2010 Share #3 Napisano Oktobar 10, 2010 Probaj ovako:Na pinovima 1,2,3,5,6,7 treba da imas 2.5V u odnosu na masu (pin 4) i 5V na pinu 8.Zarezi izmedju broja pina na semi oznacavaju raspored na dva kanala (1, 2 i 3 pripadaju jednom opampu a 5, 6 i 7 drugom). Link to comment Podeli na ovim sajtovima More sharing options...
machinori Napisano Oktobar 11, 2010 Autor Share #4 Napisano Oktobar 11, 2010 uradi paste tog dela kako si spojio na onaj dac deo , stavi naponske nivoe na izlazu DAC-a i postuj ovdeovo sto si postovao- ako stavis vezne kondove ispred ( jer se input nalazi na potencijalu od Ub/2 ) i nakacis bilo kakav izvor - mora da radi Od J1/J2 isao sam na AD823 kao po semi. Link to comment Podeli na ovim sajtovima More sharing options...
Impuls Napisano Oktobar 11, 2010 Share #5 Napisano Oktobar 11, 2010 A zasto je na prvoj semi neinvertujuci ulaz operacionog spojen na referentni napon od 2,5V? Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Oktobar 11, 2010 Share #6 Napisano Oktobar 11, 2010 moras da izvadis R9 i R10 jer su ti ulazni pinovi OP na Ub/2 Link to comment Podeli na ovim sajtovima More sharing options...
machinori Napisano Oktobar 11, 2010 Autor Share #7 Napisano Oktobar 11, 2010 A zasto je na prvoj semi neinvertujuci ulaz operacionog spojen na referentni napon od 2,5V?Pored svog skromnog znanja i iskustva, morao sam da pribegnem i Google-u kako bi iznedrio ovu semu. Ucinilo mi se da ova sema moze da radi. Gde sam pogresio? Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Oktobar 11, 2010 Share #8 Napisano Oktobar 11, 2010 treba tako da bude jer je jednostrano napajanje Link to comment Podeli na ovim sajtovima More sharing options...
machinori Napisano Oktobar 11, 2010 Autor Share #9 Napisano Oktobar 11, 2010 Probaj ovako:Na pinovima 1,2,3,5,6,7 treba da imas 2.5V u odnosu na masu (pin 4) i 5V na pinu 8.Zarezi izmedju broja pina na semi oznacavaju raspored na dva kanala (1, 2 i 3 pripadaju jednom opampu a 5, 6 i 7 drugom).Moze li jedno kratko pojasnjenje seme? Voleo bih i da naucim nesto. ;)Koliki gain dobijam ovako?BTW, u kom softveru si crtao semu? Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Oktobar 11, 2010 Share #10 Napisano Oktobar 11, 2010 imas na netu milijardu knjiga koje se zovu OP Cookbook ili slicnonije problem da ti se objasni ukratko , ali je bolje da imas knjigu u kojoj mozes citati glavu po glavu i saznati i vise mislim da na avaxu mozes da kupis koju Link to comment Podeli na ovim sajtovima More sharing options...
Impuls Napisano Oktobar 11, 2010 Share #11 Napisano Oktobar 11, 2010 Koliko vidim iz datasheeta za pcm2704 izlazni napon je od vrha do vrha 0.55V a centar mu je na 0.5V. Ako uzmemo ovo kao referentne podatke ne znam odakle Vam 1,6V na tom izlazu kad imate sprezne kondove. Probajte bez operacionih da li imate zvuk a ako ima onda napravite obican inverujuci pojacavac sa spreznim kondom na ulazu Link to comment Podeli na ovim sajtovima More sharing options...

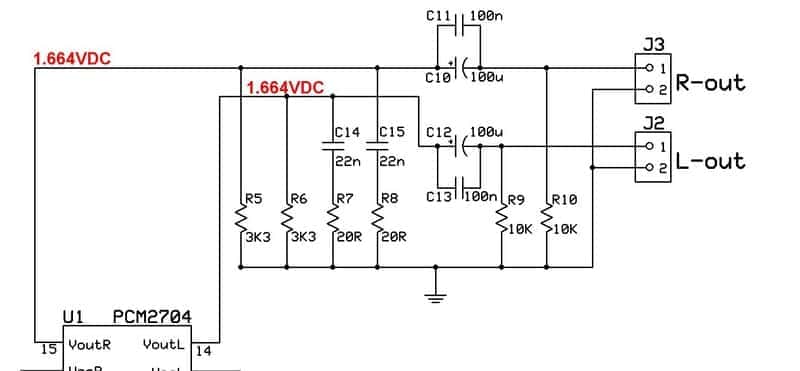

machinori Napisano Oktobar 11, 2010 Autor Share #12 Napisano Oktobar 11, 2010 Koliko vidim iz datasheeta za pcm2704 izlazni napon je od vrha do vrha 0.55V a centar mu je na 0.5V. Ako uzmemo ovo kao referentne podatke ne znam odakle Vam 1,6V na tom izlazu kad imate sprezne kondove. Probajte bez operacionih da li imate zvuk a ako ima onda napravite obican inverujuci pojacavac sa spreznim kondom na ulazuImam zvuk naravno. Radi to vec godinu dana, i to vrlo pristojno ali ipak previse tiho.Evo je kompletna sema... naravno, bez nesebicne pomoci pojedinih clanova i ne-clanova foruma, tesko da bi sam to napravio. Link to comment Podeli na ovim sajtovima More sharing options...
machinori Napisano Oktobar 11, 2010 Autor Share #13 Napisano Oktobar 11, 2010 imas na netu milijardu knjiga koje se zovu OP Cookbook ili slicnonije problem da ti se objasni ukratko , ali je bolje da imas knjigu u kojoj mozes citati glavu po glavu i saznati i vise mislim da na avaxu mozes da kupis kojuJel ima neka na srpskom? Nije da ne znam engleski, ali mi je lakse na SRB. Link to comment Podeli na ovim sajtovima More sharing options...
Impuls Napisano Oktobar 11, 2010 Share #14 Napisano Oktobar 11, 2010 Otpornik koji ide sa plus napajanja na neinvertujuci ulaz (+) treba skinuti. Svaki op treba da ima svoj otpornik prema masi sa istog ulaza a ne za oba kanala zajednicki. Ulazni otpornik od 4k7 moze za sad ostati toliki koliki je sad ali ga posle treba povecati zbog donjeg kraja prenosne karakteristike. Vec sa skidanjem otpora i dodavanjem za drugi kanal, trebalo bi da radi.Po datasheetu je 0.55V od vrha do vrha. To je 0.1925V efektivno. Ako treba da se digne do 1.5V trebace pojacanje od oko 7 puta, pa ce odnos otpornika u povratnoj sprezi i ulaznog biti 6. Znaci ako je ulazni 4k7, otpor povratne sprege je 27k. U praksi se otpornik sa + ulaza prema masi i otpornik koji dovodi signal na minus ulaz, stavljaju isti. Po tom bi i otpornik od plus ulaza prema masi trebao da bude 4k7.Kad probate ovo javite da li radi Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Oktobar 11, 2010 Share #15 Napisano Oktobar 11, 2010 ako ulazi nisu na Ub/2 kako mislis da se dobije simetrican kliping ......... ? Link to comment Podeli na ovim sajtovima More sharing options...
Impuls Napisano Oktobar 11, 2010 Share #16 Napisano Oktobar 11, 2010 ako ulazi nisu na Ub/2 kako mislis da se dobije simetrican kliping ......... ?nek izbaci sprezne kondove izmedju dac-a i op-a i nek veze u neinverujuci opamp i dobice izlaz kakav treba Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Oktobar 11, 2010 Share #17 Napisano Oktobar 11, 2010 pa nacrtaj mu onda to ..... al nema sanse - mora da ima ulaze OP na Ub/2 da bi imao simetrican kliping ....... odnosno iste uslove rada i za gornju i donju poluperiodu ;ako veze OP direktno na izlaz DAC-a galvanski , ulaz OP je prenisko Link to comment Podeli na ovim sajtovima More sharing options...
Sipi Napisano Oktobar 11, 2010 Share #18 Napisano Oktobar 11, 2010 Moze li jedno kratko pojasnjenje seme? Voleo bih i da naucim nesto. ;)Koliki gain dobijam ovako? Napravi, poslusaj, premeri napone - pa cemo da diskutujemo BTW, u kom softveru si crtao semu?CircuitMaker 2000 Link to comment Podeli na ovim sajtovima More sharing options...

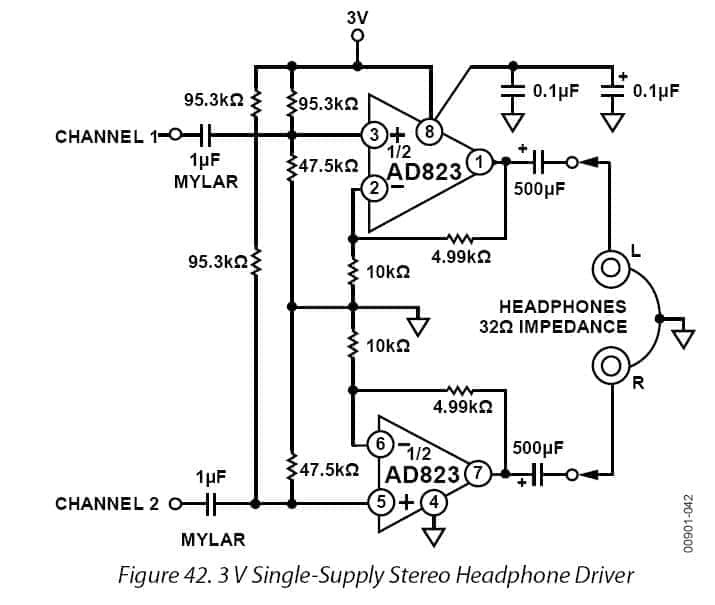

Impuls Napisano Oktobar 11, 2010 Share #19 Napisano Oktobar 11, 2010 Evo iz datasheeta za AD823 samo ce trebati malo korigovati vrednosti otprora da se dobije potrebno pojacanje Link to comment Podeli na ovim sajtovima More sharing options...
machinori Napisano Oktobar 11, 2010 Autor Share #20 Napisano Oktobar 11, 2010 Evo iz datasheeta za AD823 samo ce trebati malo korigovati vrednosti otprora da se dobije potrebno pojacanjeOvo sam vec bio napravio sa najpribliznijim vrednostima otpornika koje sam imao i to ne radi. 20 puta sam proverio da li je sve zalemljeno kako treba. Jednostavno, nije se nista culo osim thump-a prilikom ukljucenja. Merio ga nisam.Ajd probacu ovu Sipijevu varijantu... za pocetak. ;)Najlakse bi mi bilo da probam onu prvu semu ali bez R9 i R10 (kao sto je Zen Mod zapovedio), ali sam vec rasturio tu test plocicu da bi probao ovo iz datasheet-a. Pa posto pravim iz pocetka, da napravim ovo "by Sipi" jer pretpostavljam da je bolje od one prve seme sto sam ja zbrckao. Link to comment Podeli na ovim sajtovima More sharing options...
machinori Napisano Oktobar 11, 2010 Autor Share #21 Napisano Oktobar 11, 2010 C4 i C5 pretpostavljam ne dupliram? Link to comment Podeli na ovim sajtovima More sharing options...
Sipi Napisano Oktobar 11, 2010 Share #22 Napisano Oktobar 11, 2010 C4 i C5 pretpostavljam ne dupliram? Ako je u pitanju sema iz posta #3 ne dupliraju se jer su pinovi za napajanje (8 i 4) zajednicki za oba kanala. Link to comment Podeli na ovim sajtovima More sharing options...
