Danas stigle plocice,EZDAC + EZDUAL.Uskoro krecem u nabavku delova.Nadam se da cu imati podrsku (kako moralnu tako i tehnicku) iskusnijih kolega sa foruma u pokusaju da napravim ovaj DAC. Vise o ovome na :http://www.ezdiyaudio.com/

[stein]

Nadam se da cu imati podrsku (kako moralnu tako i tehnicku)

Evo, dajem ti cistu peticu za optimizam i poletnost, ti mladi covece... I moralnu podrsku, posto sam tehnicki nepismen...

[neskor]

Evo, dajem ti cistu peticu za optimizam i poletnost, ti mladi covece... I moralnu podrsku, posto sam tehnicki nepismen...

[neskor]

Stigao i externi clock

[BlueSky]

Poz Neskor,A sto je Q oscilator onako izdvojen?

[neskor]

Poz Neskor,A što je Q oscilator onako izdvojen?

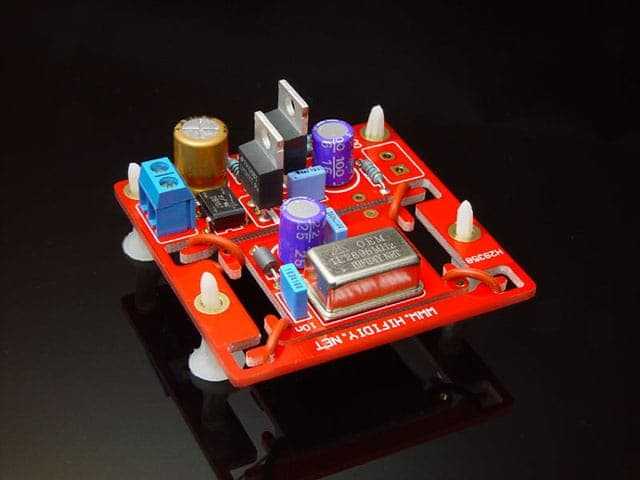

Evo sta proizvodjac kaze:"Occilator board is suspended with main board to avoid machine vibration"

[stein]

Evo sta proizvodjac kaze:"Occilator board is suspended with main board to avoid machine vibration"

A sto je to 3D grafika a ne fotografija pravog hardvera?

[neskor]

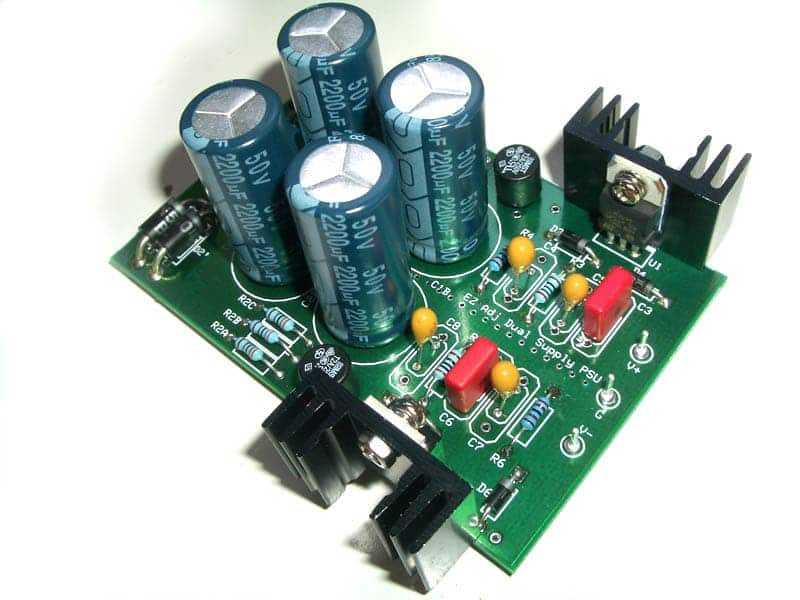

Uradjeno EZDual napajanje

[Sync]

Fino izgleda...koji su naponi na izlazu?

[Zen Mod]

[neskor]

Posto se koristi LM317/337 po volji ti je sta ces na izlazu.Ja sam sebi stavio izlaz na 15V.

[neskor]

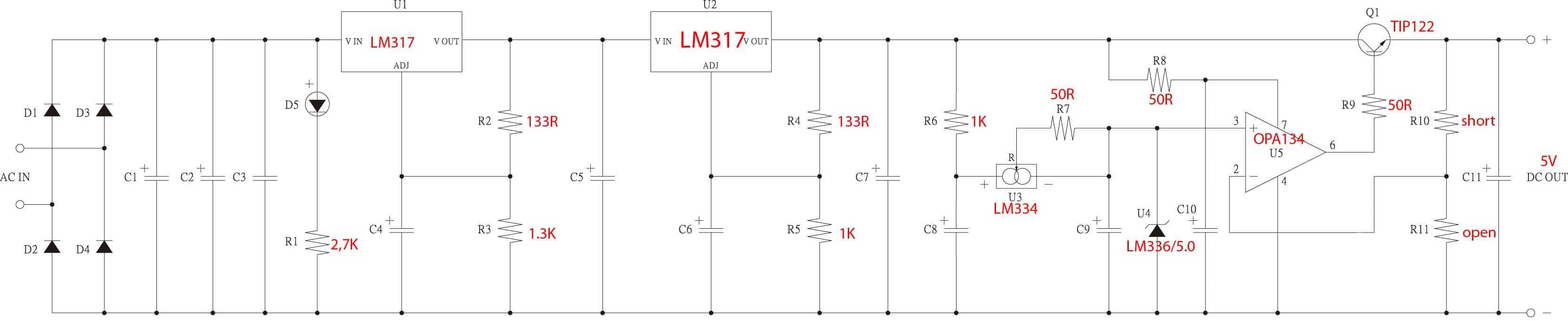

Planiram da uradim posebna napajanja za 5V i za 3.3V.Za 5V sam nabavio plocice.Sada mene zanima da li neko moze da mi pomogne da od ove plocice, promenom vrednosti otpornika, napravim 3.3v.

[Sipi]

Planiram da uradim posebna napajanja za 5V i za 3.3V.Za 5V sam nabavio plocice.Sada mene zanima da li neko moze da mi pomogne da od ove plocice, promenom vrednosti otpornika, napravim 3.3v.

http://www.electroni...articles/LM317/tako ces da namestis napon na LM317 - prvi LM317 neka bude na 12V, sledeci na 8V (sada su namesteni na oko 13.5V i 10.5V - moze tako i da ostane, samo ce malko vise izlazni tranz da se greje)a napon od 3.3V na izlazu odredjuje odnos R10/R11- moraces malo da experimentises, stavi R10 fiksni R 10k a R11 trimer od 22k ili slicno

[neskor]

Otpornik R10 je kratak spoj, a R11 je otvoren.Po semi izlaz iz prvog LM317 je nesto preko 13V, a iza drugog je oko 10V, a oni opet na izlazu imaju 5v, tako da mislim da mi to ne bi pomoglo. Mozda promenom zenerice na 3.3V bih dobio na izlazu zelejnu vrednost?Da li postoji neki programcic u koji moze da se ubaci ova sema pa da se experimentise sa vrednostima?

[Sipi]

Na + ulazu OpAmpa imas 5V koje daje LM336 i to je referentni napon - to ce OpAmp dati na izlazu ako na neg. ulazu ima taj isti napon (R10 = short, a R11=open)Da dobijes razlicit napon od prikazanog na semi mozes na bar dva nacina:a) ostavis istu konfiguraciju i stavis izvor referentnog druge vrednosti (U4)b ) uradis ono sto sam ti napisao - dovedes uzorak izlaznog napona zeljene vrednosti na neg. ulaz OpAmpa

[neskor]

Ako sam dobro razumeo, trebao bih da promenim U4 na 3.3v i onda cu imati na izlazu 3.3v?Da li bih tu mogao da stavim nesto drugo umesto LM336, jer ne mogu da nadjem LM336 na 3.3V.Hvala Sipi!

[Sipi]

Mozes da stavis zenerku od 3V3 ili dve crvene LED od 3mm (najobicnije) vezane u seriju. Pogledaj prethodno datasheet od U3 (LM334 - izvor konstantne struje) i namesti ga da daje oko 5mA (zavisi od vrednosti R7, trebalo bi da je oko 15 oma za 5mA).

[neskor]

EZDAC prosvirao! Nadam se da cu slike uskoro da okacim, cim pronadjem gde sam zaturio aparat

[hifish]

EZDAC prosvirao! Nadam se da cu slike uskoro da okacim, cim pronadjem gde sam zaturio aparat

Cestitamo!

[Aleksandar Car]

Cestitamo!

Takodje se pridruzujem cestitkama!

[neskor]

Takodje se pridruzujem cestitkama!

Bez tebe nista ne bi bilo, hvala na pomoci!

[pile]

EZDAC prosvirao! Nadam se da cu slike uskoro da okacim, cim pronadjem gde sam zaturio aparat

I kakvi su prvi utisci ?
