HK 770

[Sipi]

....kako se krece sa vrednoscu tog zerocrossing konda - preko radnog otpora drivera ? ......

Sada kad imas EF taj kond (1uF) ti i ne treba (al' nece ni da skodi), korisnije je da ga stavis izmedju baza drajvera - takodje 1uF i bog te veselio A sto vuce 50 mA - neka vuce, sto kaze JC: "Current is good!"

[stein]

... nego, slusate li vi kad muziku?

[Zen Mod]

Sada kad imas EF taj kond (1uF) ti i ne treba (al' nece ni da skodi), korisnije je da ga stavis izmedju baza drajvera - takodje 1uF i bog te veselio A sto vuce 50 mA - neka vuce, sto kaze JC: "Current is good!"

mani me JC-ja , matorog gundjala i da ne kazem sta jos ...... btw- sad sam malo pogledao po semama u kompu - da ne mislis na JC3 , i to ona sema koja je po celkom netu jedna jedina , sa pogresno ( obrnuto ) nacrtanim ulaznim diff stepenom ?hehei ne rece mi za odredjivanje vrednosti tog konda ?

[Sipi]

... da ne mislis na JC3 , i to ona sema koja je po celkom netu jedna jedina , sa pogresno ( obrnuto ) nacrtanim ulaznim diff stepenom ?i ne rece mi za odredjivanje vrednosti tog konda ?

Tako je, na kraju ce najvise da lici na JC-3 (ciji ulazni stepen je u stvari linijski preamp iz JC-2, a ti si dodao cascode na JFET-ove zbog disipacije)Sto se konda tice - k'o sto si reko: zerocrossing; RC konstanta sa ulaznim otporom tranzistora, za band koji nas zanima i 100n je dosta, ok?

[Zen Mod]

... nego, slusate li vi kad muziku?

\all the time - sa tranzistora ......

[Zen Mod]

Tako je, na kraju ce najvise da lici na JC-3 (ciji ulazni stepen je u stvari linijski preamp iz JC-2, a ti si dodao cascode na JFET-ove zbog disipacije)Sto se konda tice - k'o sto si reko: zerocrossing; RC konstanta sa ulaznim otporom tranzistora, za band koji nas zanima i 100n je dosta, ok?

naah ..... nothing new under the Sun .......za dan dva nacrtam semu sa sve vrednostima i predvidjenim naponima , kao i tacnim oznakama tranzistora ( fakticki ih sve mecem korak unazad , i obrcem pojedinima mesta gore-dole )cera mi zaturila digitron(e) a mrzi me na racunaru da digitronisem ......

[Sipi]

... nego, slušate li vi kad muziku?

Slusam danas ceo dan Best Audiophile voices 4. i Autumn in Seattle od onog Japanca (klavir ubiva), a malo i plasim decu sa Gary Karr-om (bass od Cantona CT-1000 istrese ih iz gaca a komsije misle da vojska proba Teslino infrazvucno oruzje)

[Sipi]

...cera mi zaturila digitron(e) a mrzi me na racunaru da digitronisem ......

start/run.../calc/enter i tako 5 puta zaredom - mozes da racunas 5 stvari odjednom; meni bas pasuje

[Impuls]

...Autumn in Seattle od onog Japanca (klavir ubiva)...

Jel onog mog Japanca? Tsuyoshi Yamamoto. za mene je najbolji ovaj http://www.dccblowout.com/product.aspx?pf_id=29859_low , mada su sva 3 albuma iz trilogije Midnight Dugar, Misty i Girl Talk odlicna.

[Sipi]

Jel onog mog Japanca? Tsuyoshi Yamamoto. za mene je najbolji ovaj http://www.dccblowout.com/product.aspx?pf_id=29859_low , mada su sva 3 albuma iz trilogije Midnight Dugar, Misty i Girl Talk odlicna.

Jeste to je taj, Misty i Girl Talk su sjajni, al' vise mi se svidja jesen u Sijetlu (kuca FIM) - nov snimak, covek jos bolje svira - iz te japanske ekipe odlicna je i Ayako Hosokawa:http://store.acousticsounds.com/browse_det...?Title_ID=15266

[Impuls]

Imam 3 albuma: Mr. Wonderful, A Workld of Love i A Whisper of Love. Svidjaju mi se japanski dzezeri. Naveo sam jos neke u trecem postu ovde http://www.diyaudio.rs/index.php?showtopic=22 . Kada sam prijateljima pustao Chie Ayado i pitao da li peva crnkinja il belkinja, svi su odgovorili crnkinja.

p.s. U muzickom pogledu interesantna je i cela porodica Marsalis

[Impuls]

Sipi imamo jedu dilemu oko Saletove varijante. Po meni ja bih u desnu granu diferencijalnog stepena dodao po tranzistor u diodnom spoju izmedju kolektorskog otpora i kolektora zbog polarizacije pn spoja sledeceg stepena. U tom slucaju odnos otpornika u diferencijalnom stepenu treba da bude jednak strujnom pojacanju Q416. Time bi se za sve strujne varijante dobilo linearno pojacanje stepena. Tranzistor bi trebao biti isti kao q416 odnosno q414

[Zen Mod]

da ispravim cenjenog kolegu Impulsa - ne "imamo dilemu" .u ovom slucaju on ima dilemu .pa se malo ubedjujemo ...... edit:Impuls - ajd sacekaj malo (mozda veceras ) da postujem semu sa svim vrednostima otpora , tacnim oznakama tipova tranzistora , tacnim strujama - pa onda mozemo da cakulamo o odnosima strujnih i naponskih pojacanja ;to sto predlazes ne menja naponske odnose u diferencijalnom stepenu ; ubacivanjem PN spoja tj pomeranjem baze sledeceg stepena - pomeras i potrebni napon za emiter tog sledeceg tranzistora ..... povecavas time otpor prema naponu napajanja , uvodis vecu lokalnu degeneraciju ne zelim da (za sada ) uvodim vece degeneracije dok ne cujem sta se dobija zamenom ulaznog stepena i izbacivanjem pojedinih stage-ova

[Sipi]

Sipi imamo jedu dilemu oko Saletove varijante. Po meni ja bih u desnu granu diferencijalnog stepena dodao po tranzistor u diodnom spoju izmedju kolektorskog otpora i kolektora zbog polarizacije pn spoja sledeceg stepena. U tom slucaju odnos otpornika u diferencijalnom stepenu treba da bude jednak strujnom pojacanju Q416. Time bi se za sve strujne varijante dobilo linearno pojacanje stepena. Tranzistor bi trebao biti isti kao q416 odnosno q414

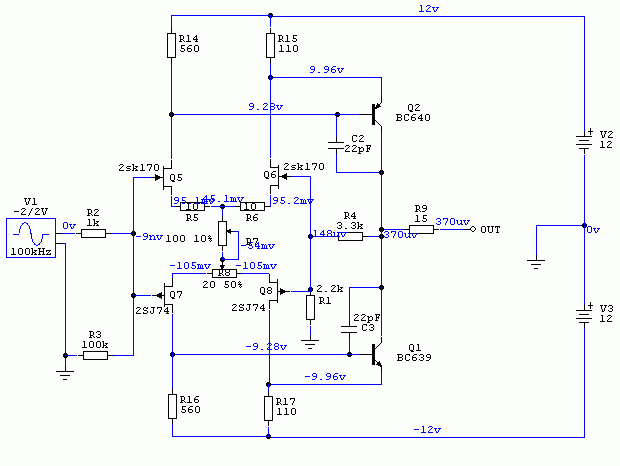

Aj' da sacekamo Zenovu semu pa da vidimo stvar do kraja. Moje iskustvo s tim sklopom:kolektorski otpornici kaskoda nad dif. parom naravno nisu jednaki - zavisno koliku struju hocemo kroz Q414/Q416 oni mogu da budu u odnosu i do 1:10 (a izmedju baze i emitora mora da bude 0.65-0.7 V) i to je metodoloski dovoljno da vrlo precizno polarisemo Q414/Q416 uz uslov da je struja kroz kompl. dif. parove tacno odredjena trimerom koji spaja emitore dva dif. para (kod Zena zasad tu stoji obican R a trimer mu je izmedju dva emitora jednog para - za DC offset).To radi k'o svajcarski satic i ja nisam osetio potrebu da idem dalje - sve preko toga je silovanje (IMHO).Evo kako je to izgledalo kod mene (5 mA ktoz JFETove i 13mA kroz BC639/640) - sviralo je izuzetno ali je reciklirano jer koristi vise JFETova nego sto sam ja voljan da mu dam (tesko nabavljam J74):

[Zen Mod]

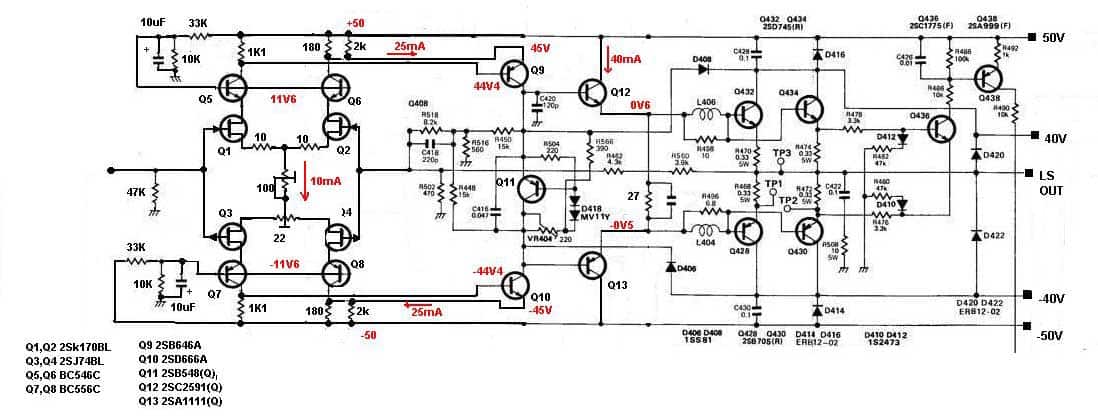

poceo sam da crtam

[Zen Mod]

ajmo vukovi prestonicki i vojvodjanski , rastrgnite me samo jedna stvar - radeci malkice analizu ( bar verujuci voltage chart iz serv. man. ) izgleda da su predriveri pomalo popeglani iznad max dozvoljene dididipacije edit:ne predriveri nego Q9 i Q10 u novoj semi ;kroz njih je tekla strujica od 33mA u originalu , a na 44V preko svakoga to daje 1,4W ....... sto je prilicno debelo preko 0,9W na koliko su deklarisani ( ako je verovati ECA TDV),sto objasnjava razlog da najcesce oni crkavaju na tom ampu - iako se nalaze na malom hladilcetunema mi druge nego da smanjujem struju kroz njih na nekih 15mA nadajuci se da ce to biti dosta ....... komentari ?

[Zen Mod]

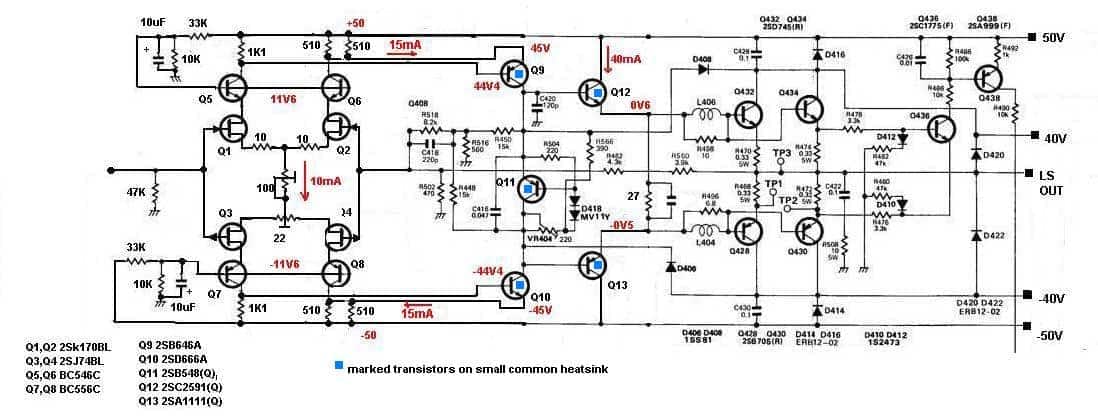

eto smanjena struja i disipacija Q9 i Q10 na nekih 660mWcak sam downlodovao datasheet sa neta , da proverim da li je max dis 900mW ....... i jeste - sto ipak ne cudi za tranzistor u produzenom TO-92 kucistu

[Impuls]

Ne treba ti u ulaznom stepenu 10mA. A odokativno gledano neces to ni moci postici ukoliko ne izaberes V varijantu fetova

[Zen Mod]

Ne treba ti u ulaznom stepenu 10mA. A odokativno gledano neces to ni moci postici ukoliko ne izaberes V varijantu fetova

nece moci 5mA kroz svaku granu , na Uds od ~11V ?probaj ....... tako i Sipi sumnjao u J310 , a sad ga maze umesto margarina

[Impuls]

Po situaciji na slici sors otpornik ispod 2SK170 i 2SJ74 je 110oma. BL varijanta sa 30 oma u sorsu na 15V se krece izmedju 3,5 i 5,5mA pa je jako tesko da ces sa tim otporom i tim naponom nagurati 5mA kroz granu.

[Sipi]

Po situaciji na slici sors otpornik ispod 2SK170 i 2SJ74 je 110oma. BL varijanta sa 30 oma u sorsu na 15V se krece izmedju 3,5 i 5,5mA pa je jako tesko da ces sa tim otporom i tim naponom nagurati 5mA kroz granu.

Impulse, u sorsu JFETova je samo 10 odn. 11 Oma a 100 oma trimer ne igra u seriji s njima vec predstavlja meru u kojoj ce jedan dif. par biti izvor struje drugom. Tako kako je nacrtano ici ce oko 5 mA kroz svaki JFET ako im je Idss oko 7-8 mA. Radice to OK.Zene, J310 ima samo jednu manu (bar oni koje sam ja nabavio) - Idss oko 35 mA a zbog Pd ne moze da se pusti vise od 10-ak mA kroz njega => R za degeneraciju sorsa ne moze manji od 200 Oma (osim ako mu load nije CCS, al onda mora sprezni kond.), sto ga donekle cini neupotrebljivim za bafer jer time izlazna otpornost postaje prevelika. E tu sad uskace BF862, kojih treba da mi stigne jedna kesica za 10-ak dana, pa cemo da vidimo...Ovo sto si nacrtao izgleda OK. Kroz Q9/Q10 slobodno mozes da smanjis struju jer nisu puno optereceni sa EF - samo podesi otpore u Vbe multiplyer-u prema novoj, manjoj struji i to je to

[Zen Mod]

to je trimer od 100 oma ;

isto tako moze da bude i 50 ...... sto ne menja cinjenicu ni kod jednog da mogu da se smanje na nulu

BL sa 10 oma u sorsu mora da moze da vuce 5mA
