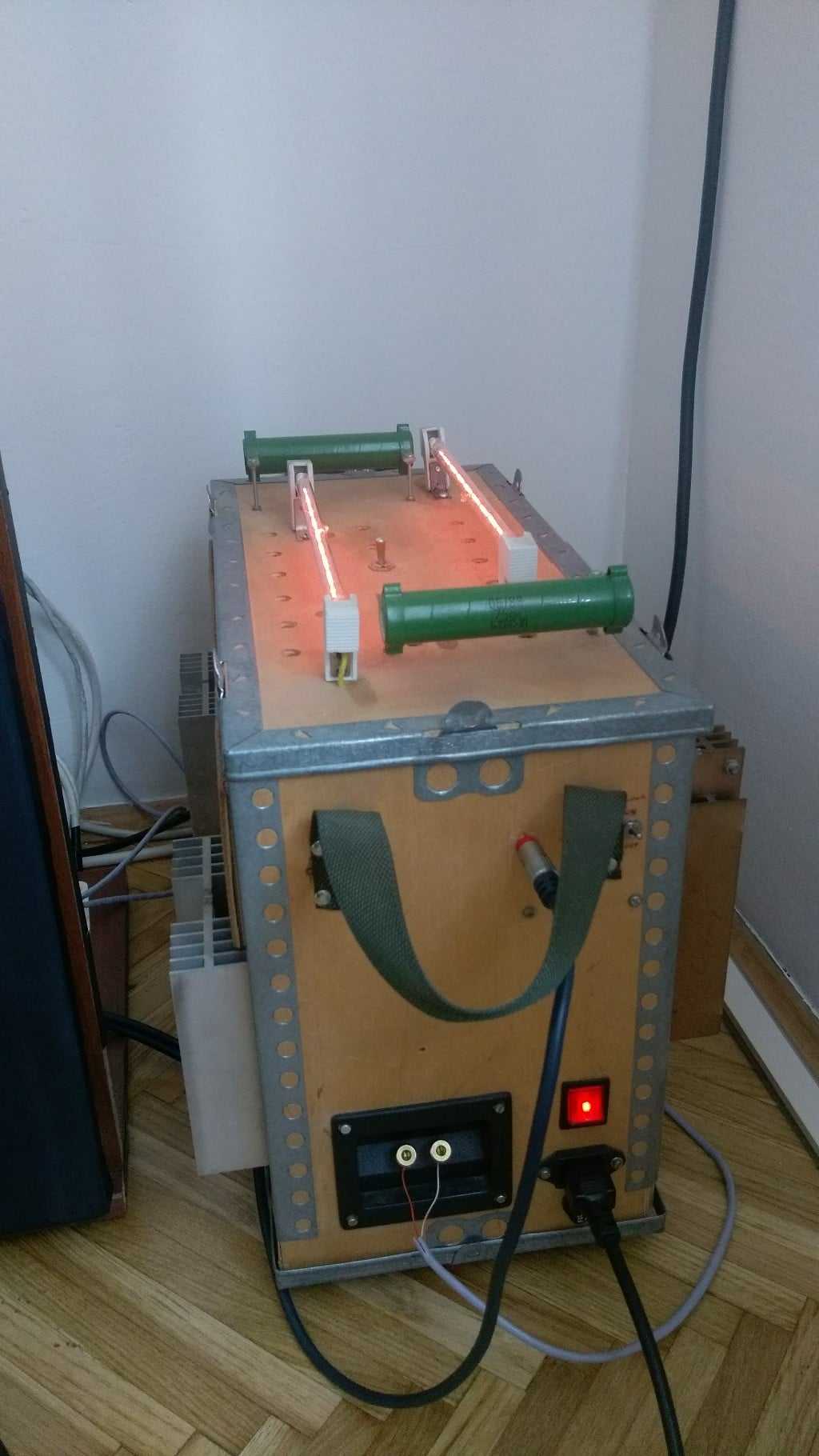

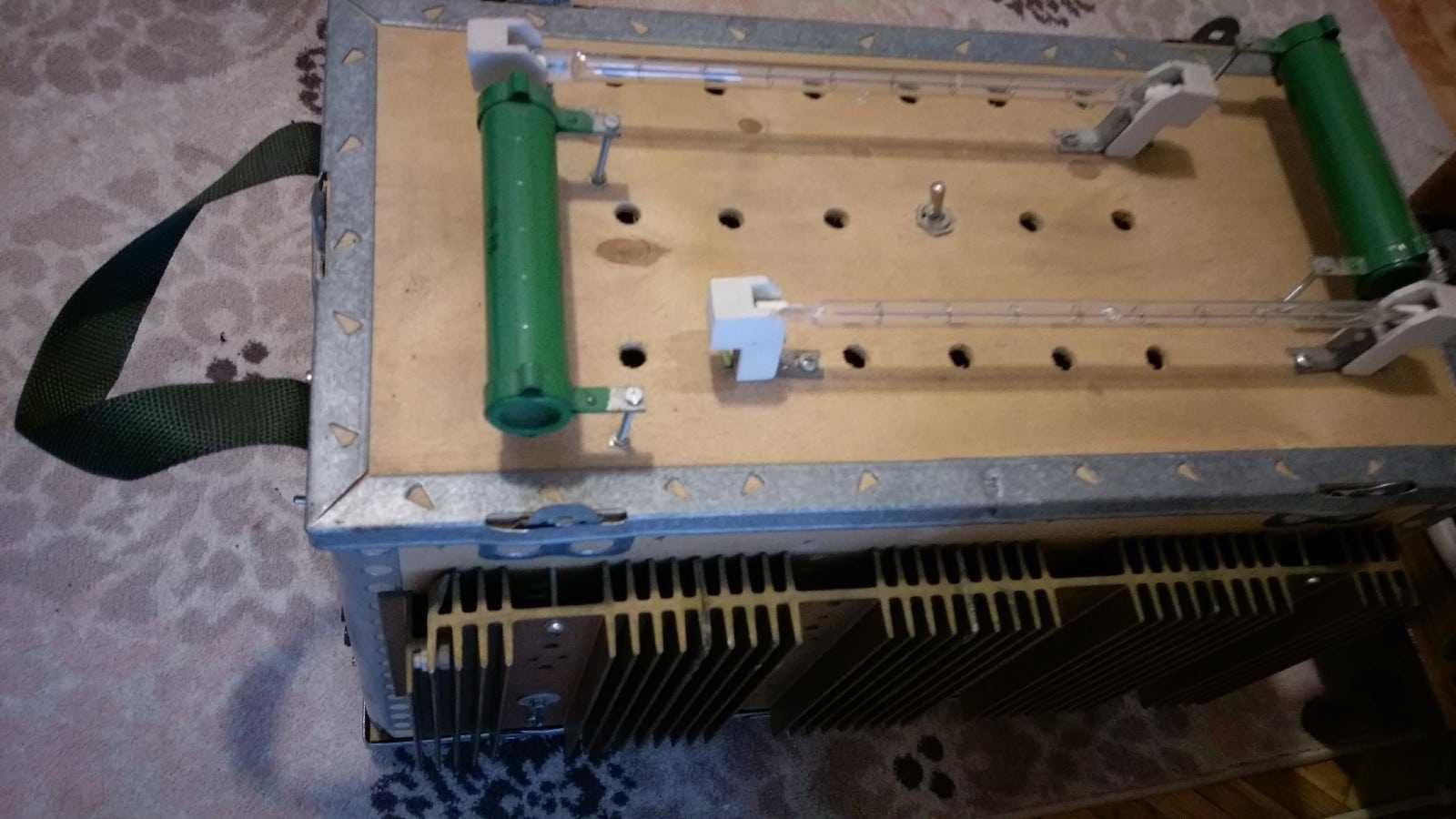

Posto kucam na telefonu, pa mi nije bas najzgodnije sve copy/pase ili prekucavati, procitajte ovde: Dakle, ideja ja kako dobiti bolji zvuk za manje pare. SJEPR je jako skup i skoro pa nenabavljiv. Ipak, nije sve crno. Mogu reci da sam imao srece sto imam par komada jfet-ova Lu1014. Kad nema hleba, mogu i kolaci Ali, problem je sto ne znam kako, pa sam se obratio vracu ZM-u, da od malog J-feta uz malo steroida i turbinu napravimo veci, ili da se bar cuje kao veci... Ako ste zaboravili, ovo je F2- lite. Trafo ima oko kilovat, ima umnozavac kapaciteta u napajanju za Mosfetom (pozajmljeno od Zen V3, nekih 45 v u napajanju nakon regulatora, mozda po 30.000 uF filtracije po kanalu ne secam se sad. Umesto Mosfet CCS-a ima po halogenu sijalicu velike snage 1500w 220v), i mislim da na Drain-u Mosfeta imam oko 17v (izmericu par dana, kad dodjem kuci). Mirna struja je oko 2.2 A ako ne gresim. Mosfet je IRFP250N...Ulazni i izlazni kondenzator, delitelj napona sa potom za setovanje napona na Drain-u, i to je to...

Paz' ovamo: ovo će da bude najbolje pojačalo koje ljudska ruka može da napravi. Ako i ne bude, moraćete da kažete da jeste, da bih konačno prestao da Vas smaram privatnim porukama :)Smarao sam Vas, uff spisak je dugačak. Jedne pitao dal' valja ovo ili ono. Druge gde da nađem. Treće kako se ono radi. Četvrte sviral' to i posle dve godine. Pete...Svi koji misle da sam ih najviše smorio, treba da znaju da sam Zena smarao uživo. Nekoliko puta. I telefonom. Jedva je čekao da zamaknem. I jedva čeka da eloksiram tu famoznu kutiju da bi me konačno skinuo sa one stvari Zaludu (što bi rek'o Revox - i njega sam smarao), ne zna šta planiram u budućnosti.Kutija je dimenzija 45 (47 front) x 19,5 x 40 cm. Za sada je teška 17 kg.Hladnjaci - Kuja (on me otreso kod Andrics-a koji je isek'o hladnjak na pola) 32 i kusur cm x 19,5 2 komPoklopac, dno, zadnja i prednja strana - Rajan 3mm AlMg3, sečenje radionica u mojoj firmi, bušenje otvora ja, laser za otvore za hlađenje - šurak mog prijatelja inkognito posle radnog vremena:)Prednja ploča - dobio 10mm AlMg3Drvena ispuna - jasen 30 godina star - SV Audio (ništa ne košta, ajd' kući )Konektori - Toma (odavno stoji i čeka) Neutric i CMCPrekidač, osigurač i šasijski IEC - najslabija karika. Nema bolje. Kina.Trafo - ESM elektronikaKondenzatori - rekli Elkos, ne piše ništa Zen kaže OK. Veliki.Sve ostalo onako kako on 'oće i misli da treba će da turi Zen. Ako ne pobegne u međuvremenu...Kutija napravljena uz pomoć prijatelja. Istakao se Banderaš (svaka mu čast što može da popije: jedno urezivanje za M4 jedno pivo:) )Kutija još uvek sirova, rastavio sam je radi eloksiranja. A 'oću i da ugraviram ribicu posle. dakle prva faza:Za sada toliko.

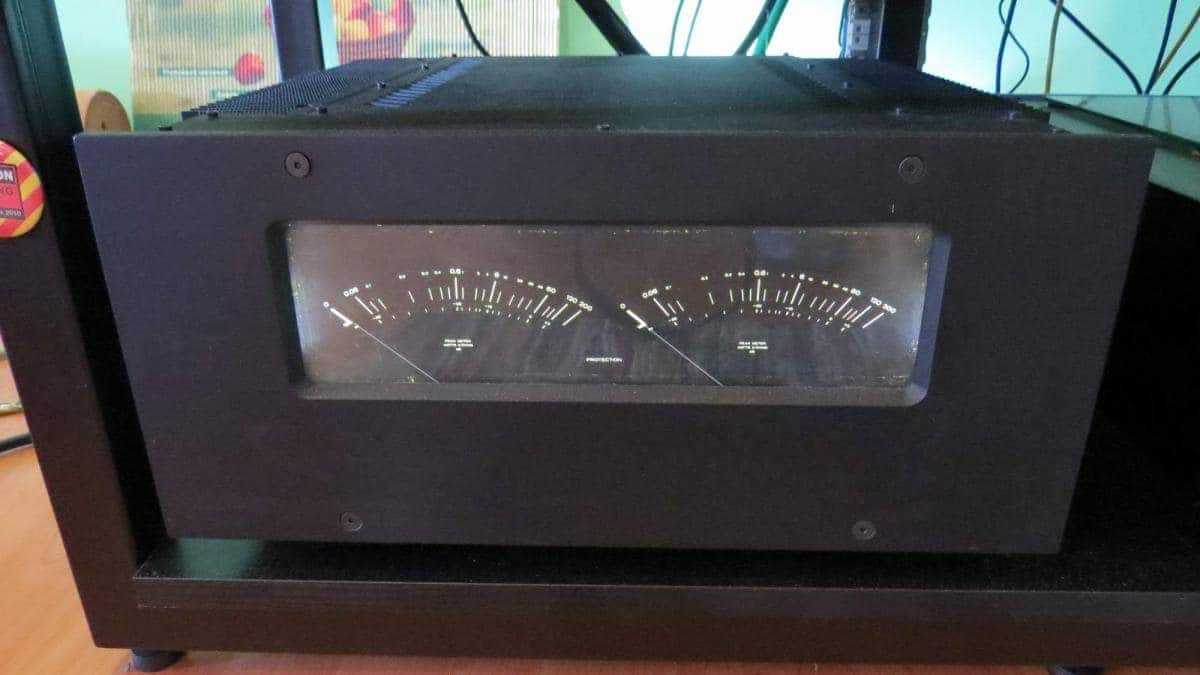

Kanda došlo vreme da se rastanemo... Teška srca i pri zdravoj pameti prodajem koješta budzašto... Babelfish (made and inserted by Zen) u kućište koje sam onomad bio pravio da bude dom Sipijevom Cirklotronu (čipovana verzija) Cirklotron je imao neki feler na jednom kanalu i naprosto ga se nije moglo dovesti u red pa je bukvalno izbačen a na njegovo mesto je Zen ugradio svoj Babelfish. Hvala nebesima, tu se nisam petljao pa je pojačalo urađeno kako valja Na žalost, ne mogu da ga zadržim jer kada stišam sve na najtiše, dođe mi komšinica tri puta u nedelju dana i žali se na glasnu muziku pa svaki put stišam pomalo i poslednje stišavanje je bilo gašenje pojačala i od tada nisam opremu ni uključivao. Sada čistim po kilo luka svaki dan a komšinica po ceo dan lije suze... Od dva para elektrostatika jedan od četiri panela je doživeo da proba kako to izgleda kada se ošteti pa nudim jedan od dva para da prodam jer bez obzira što funkcionalnost nije problematična, ima estetskih nedostataka koji će se sanirati kod proizvođača kada to "vreme" dozvoli (vreme je novac) Pride, kada to sve tako ide, nek ide i par open baffle subwoofera (4kom Eminence Alpha 15) i Behringerova Super-X Pro CX3400 aktivna skretnica. Uz sve to sijaset kojekakvih strujnih kablova...

Prošle nedelje uspešno okončana gradnja F5 ampa za gos'n Raleta. Pomenuti gospodin nije član našeg foruma ali voli kvalitetan zvuk, nabavio je sav materijal a ja sam to spojio u smislenu celinu Kućište ampa je Hifi 2000, najveće iz njihove palete, nepotrebno veliko za F5 ali odlično ako jednom ustreba više snage u klasi A jer ovi hladnjaci bez problema disipiraju 300W (provereno na Aleph-u 5/ br.2). Dual mono konstrukcija, dva torusa od 400VA sa odvojenim sekundarima, CRC filter sa 33mF i 0,47E plus motor run Icar Ecofill od 70uF u svakoj grani napajanja. Napon napajanja je +/-22Vdc (oko 1V se gubi na otporniku u filtru). U izlazu su IRFP240/9240 biasirani na 1,8A što na hladnjaku (mereno naspram njih) stvara temperaturu od 25 C stepeni iznad ambientalne. Pored soft-start sklopa ugrađena je DC zaštita ( dupli Welleman) i taster-sklop sa logikom koja prati stanje DC zaštite. Evo foto galerije dotičnog F-a: Na sledećoj slici je prikazan ON/OFF taster u STBY (levo) i ON poziciji - "standardni" svetleći taster prepravljen u dvobojni. Mnogo sam ponosan na taj detalj, nisam ga vid'o nigde na diy spravama Ume i da trepće kad je aktivna DC zaštita Uskoro ću postaviti temu sa detaljima za ovu zezalicu.

U najboljoj tradiciji pravimo domaće & provereno, došlo je vreme da se zgotovi i pretpojačalo. Ja naravno, potpuno svesno i tendenciozno trčim pred rudu (iako mi je rečeno da sa skribomanijom započnem kada bude imalo šta da se vidi ), želeći naaravno da ubrzam stvari, ali i da vam pružim priliku da komentarišete moja znaja iz elektronike I sve to u duhu lepih forumskih običaja Pretpojačalo i napajanje su Vam poznati, za neupućene sledi link: http://www.diyaudio.rs/choky/downloads/The%20Pumpkin%20&%20Shunty.pdf Međutim i sada ipak ima nečega i da se vidi: Zen je odredio veličinu kutije, nabavio sam materijal, sekao na water jet-u, nabavio drvene stranice, sam obrađivao poklopac i pod, dok je Leonardo izbušio otvore na prednjoj ploči, obradio ivice i izbrusio prednju ploču.
