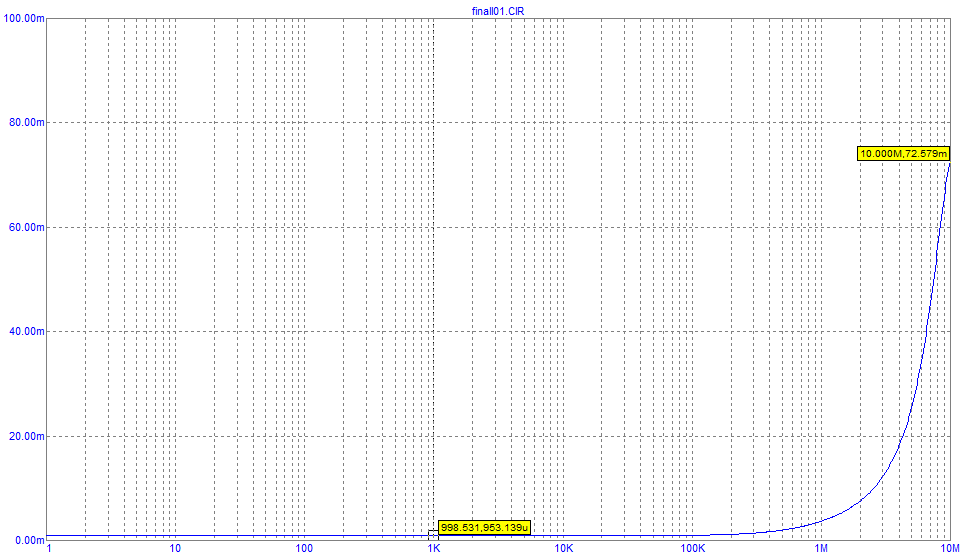

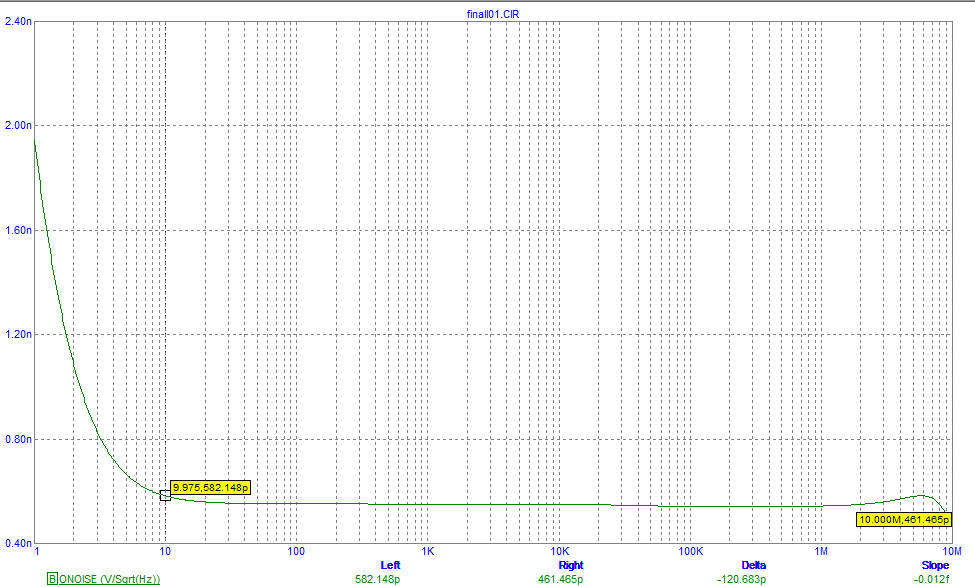

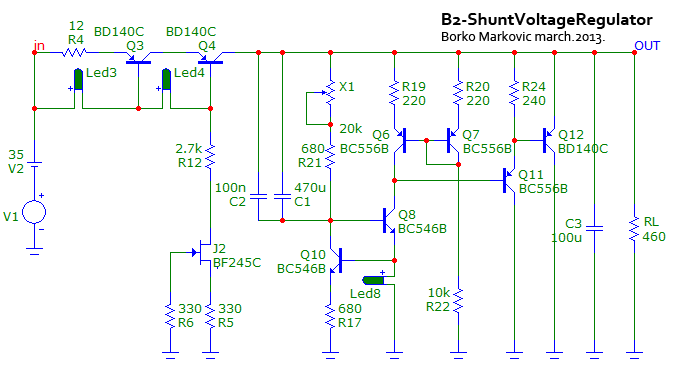

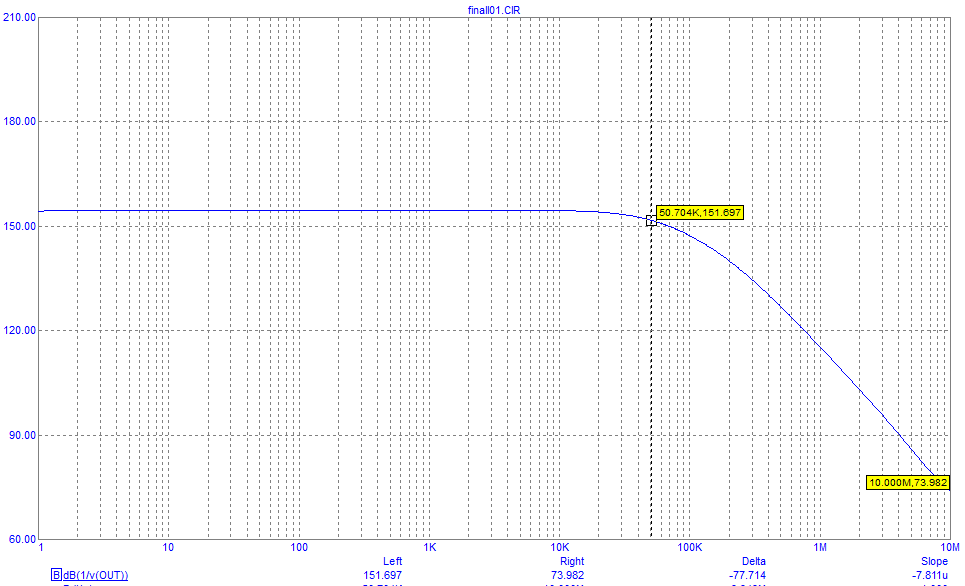

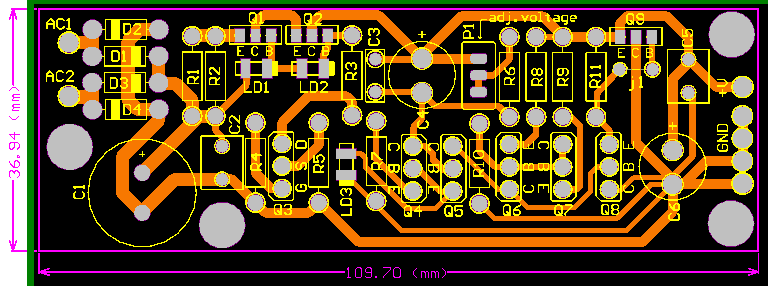

Ukratko, shunt regulator veoma niskog suma, bez povratne sprege i odlicnih performansi. Trimerom P1 se vrsi podesavanje izlaznog napona a struja ccs-a zavisi od vrednosti otpornika R1/R2. Jedna od prednosti prikazanog regulatora je ravna karakteristika faktora potiskivanja smetnji u celom audio opsegu i vise (-3dB na 50KHz) sto iz mog iskustva moze imati uticaja na zvuk. Karakteristika faktora potiskivanja smetnji kod klasicnih regulatora u glavnom ima oblik "tobogana" koji prolazi kroz audio spektar pa tako recimo imamo faktor prigusenja od 120dB na 100Hz i 80dB na 10Khz, sto moze (iz mog iskustva) negativno uticati na zvuk audio kola posebno ako navedeno kolo ima nizak PSRR. Veoma nizak sum. Odlican tranzijentni odziv. Veoma niska izlazna impedanasa. Radi u otvorenoj petlji, t.j. bez petlje povratne sprege. Faktor potiskivanja smetnji : -154dB (-3dB na 50KHz) Sum : 0.5 nV Izlazna impedansa : 0.5 mOhms Grafici simulacije radjeni za struju ccs-a 110mA i potrosac od 55mA na 24V izlaznog napona.
