Ovisi koliku struji treba davati. U ovom slucaju to samo dvadesetak miliampera pa nema potrebe za MOSFETom i pad napona je oko jedan volt.dado

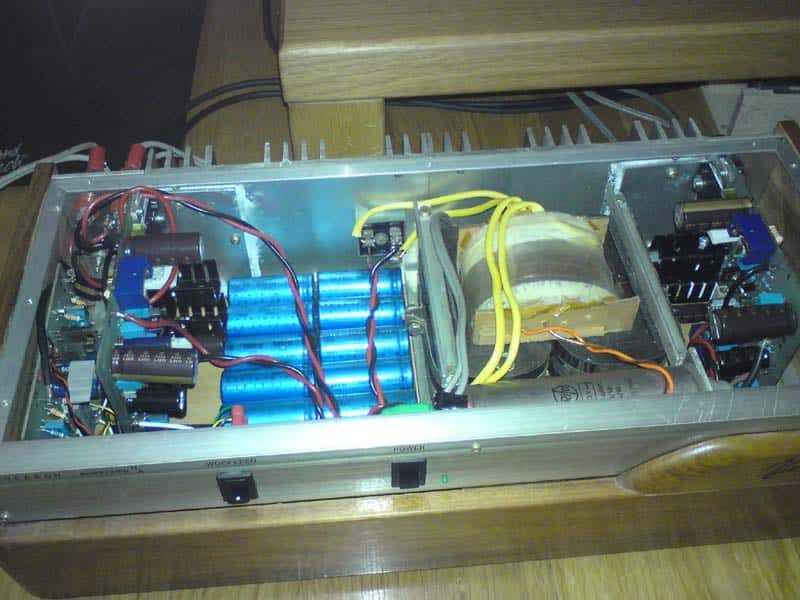

A ovako gotovo pojacalo.dado

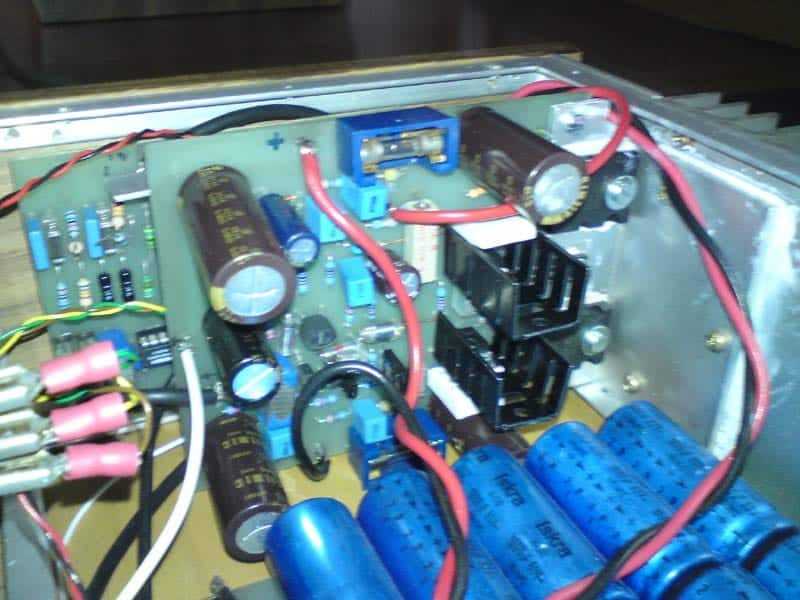

Ovako izgleda stampana plocica.dado

Tako nesto. Ti transistori funkcioniraju kao kapacitor multiplier, to jest umnozavaju kapacitet kondenzatora spojenog na bazu beta puta.Na taj nacin ulazni dio, LTP i VAS dobiju izpeglano napajanje.dado

Evo jednostavno pojacalo za uraditi. Klasicni bootstrap i CCS zajedno.dado

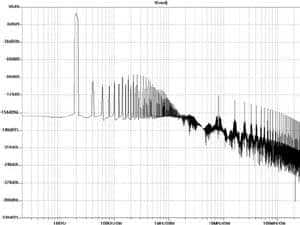

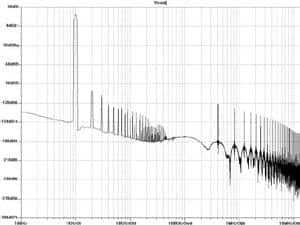

Evo prijedloga za jednostavno, ali odlicno pojacalo.Sigurno ste mnogi culi za DX blame ST. To klasicno pojacalo s bootstrapped VASom. Ja sam pokusao izvuci malo vise iz tog pojacala pa sam napravio ugrade slijedeceg:1. Umjesto jednostavn Miller kompenzacije koristio sam TMC (Transient Miller Compensation).2. Promjenio sam malo CCS (constant current source)za diferencijalni ulazni par. Umjesto 100pF spojenih izmedju kolektora i baze Q1 tranzistora spojio sam 1nF izmeju baze i negativnog napajanja. to je smanjilo izoblicenja na visim frekvencijama.TMC je takodjer smanjio izoblicenja. To sam malo promjenio paralelnim spajanjem R24 od 200koma sa C22. Na taj nacin izbjegnut je grba kod opel loop gaina.U prilogu su slijedece fajle:DX-blame-ST-TMC-schematic PDF sema pojacalaPCB stampana plocica za foto postupakPCB mirror stampana plocica za izradu metodom laser printera i vruce peglePCB-pogled odozgo raspored elemenatajos su to FFT printovi za razne frekvencijeprmjer izoblicenja simulirao. Nemam odgovarajuce uredjaje za stvarno mjerenje izoblicenja. Mjerio samsa sinusnim signalom i cetvrtatim za razna opterecenja 1nF do 1uF paralelno s 8 ohma inije bilo osciliranja. Zavojnica paralelno 10 ohma na izlazu je dovoljna od 1uH.Uzivam i danas slusajuci ovo pojacalo.Fourier components of V(vout)DC component:-0.0910827Harmonic Frequency Fourier Normalized Phase Normalized Number [Hz] Component Component [degree] Phase [deg] 1 1.000e+03 1.378e+01 1.000e+00 -0.13° 0.00° 2 2.000e+03 1.319e-05 9.573e-07 92.93° 93.06° 3 3.000e+03 6.095e-06 4.423e-07 5.66° 5.80° 4 4.000e+03 1.097e-06 7.959e-08 90.62° 90.76° 5 5.000e+03 8.402e-07 6.096e-08 6.49° 6.62° 6 6.000e+03 4.986e-07 3.618e-08 83.08° 83.21° 7 7.000e+03 8.097e-07 5.875e-08 15.78° 15.91° 8 8.000e+03 2.516e-07 1.826e-08 55.72° 55.85° 9 9.000e+03 6.498e-07 4.715e-08 23.24° 23.38°Total Harmonic Distortion: 0.000106%Fourier components of V(vout)DC component:-0.0910831Harmonic Frequency Fourier Normalized Phase Normalized Number [Hz] Component Component [degree] Phase [deg] 1 1.000e+04 1.378e+01 1.000e+00 -1.32° 0.00° 2 2.000e+04 1.222e-05 8.872e-07 133.10° 134.42° 3 3.000e+04 8.633e-06 6.266e-07 41.58° 42.90° 4 4.000e+04 1.471e-06 1.067e-07 -122.33° -121.01° 5 5.000e+04 5.209e-06 3.780e-07 125.79° 127.12° 6 6.000e+04 2.563e-06 1.860e-07 -105.56° -104.23° 7 7.000e+04 1.469e-05 1.066e-06 138.49° 139.81° 8 8.000e+04 2.784e-06 2.021e-07 -102.15° -100.82° 9 9.000e+04 2.129e-05 1.545e-06 138.07° 139.39°Total Harmonic Distortion: 0.000222%Fourier components of V(vout)DC component:-0.0910939Harmonic Frequency Fourier Normalized Phase Normalized Number [Hz] Component Component [degree] Phase [deg] 1 2.000e+04 1.377e+01 1.000e+00 -2.65° 0.00° 2 4.000e+04 2.008e-05 1.458e-06 -172.01° -169.36° 3 6.000e+04 1.232e-05 8.950e-07 43.89° 46.53° 4 8.000e+04 9.964e-06 7.237e-07 -94.72° -92.07° 5 1.000e+05 2.182e-05 1.584e-06 98.94° 101.59° 6 1.200e+05 1.330e-05 9.660e-07 -102.93° -100.29° 7 1.400e+05 5.226e-05 3.796e-06 115.25° 117.90° 8 1.600e+05 1.319e-05 9.576e-07 -111.15° -108.50° 9 1.800e+05 7.341e-05 5.332e-06 112.36° 115.01°Total Harmonic Distortion: 0.000712%dado DX-blame-st-TMC-schematic.pdf PCB.pdf PCB mirror.pdf PCB-pogled odozgo.pdf

Pa nisam sasvim siguran gdje sam procitao da je tokom konstrukcije prototipa bilo problema oko stabilnosti. Shvatio sam da je i uparivanje za TAG dosta kriticno. Da li treba upariti tranzistore za jednak hfe ili Vbe ili oboje?Meni se TAG jako svidja, elegantna rjesenja. Mislim medjutim da prvi stupanj nije kritican sto se tice izoblicenja i da se s jednostavnijim rjesenem moze postici jednako dobar rezultat. Izlazni stupanj prevladava sa svojim izoblicenjima i tu je TAG dobro rjesenje.

Dobio sam neke odgovore oko termalne stabilizacije biasa, na pr. od Cordella.Odlucio sam pokusati sam nesto, pa sam pomocu LTSpice simulirao tri nacina stabilizacije, Cordell thermal spreader(kao u TAG), normalni Vbe i spreader s CM tranzistorima u jedom kucistu.Sada sam u fazi izrade PCB pomocu Sprint programa, pa onda izrada prototipa. Probat cu prvo najjednostavnije, Vbe multiplier. Ako budedobro radio ostajem na njemu. Ulazni stupanj ce biti normalni LTP + CM eventualno i kaskode. VAS je beta enhanced s TMC. Nesto slicno TAG je nepotrebno komplicirano zahtjeva uparivanje tranzistora i nestabilno. Sada slusam vrlo jednostavno pojacalo ala DX s dodatkom TMC i to je vec jako dobro, ali hocu nesto s TT tranzistorima koje vec imam.dado

Hvala Viktore na savjetu, cini mi se da Bora ne diskutira o tehnickim aspektima, a ja bih volio dobiti malo informacija, a ne sagradi pa ces vidjeti.dado

Imam pitanje za Pileta.Shema TalismaAG koju imam(dobio od Bore emailom skupa s PCBom) je iz 2007. Vidio sam da je pojacalo zavrseno 2008 i da jre bilo problema s osciliranjem pa me zanima da li ima promjena na shemi i PCBu?? Imam ThermalTrak tranzistore i odlucio sam ih izkoristiti ali se ne bih htio zaletiti.Pile bio bih zahvala za malo vise tehnickih informacija, ono sto sa procitao na raznim forumima je previse neodredjeno.Unaprijed hvala ... dado

tocno, pogledaj za objasnjenje link http://www.diyaudio.com/forums/solid-state/94676-bob-cordell-interview-negative-feedback-301.htmltocka #3002 a dobro je procitati i cijelu temu.dado

Dobro ako nema Bore moze netko drugi tko je cuo ili cak sastavio TAG.Procitao sam informacije na drugim forumima, sve sto sam nasao i cini se da je napravljen samo jedan primjerak i da e tp prototip.Mene zanima koliko je stabilan bias izlaznih tranzistora s porastom temerature. Ulazni stupanj LTP + VAS mi se cini nepotrebno kompliciran.Zhtjeva puno uparivanja, a s jednostavnijim nacinom se postize jednako dobar stupanj, a uz dodatak TMC i bolji.OPS je napravljen prema prijedlogu Bob Cordella i vrlo je interesantan.dado

Na drugom forumu sam postavio pitanje za TAG pojacalo od Bore.Ovdje je link http://www.hi-files.com/forum/index.php?/topic/8680-tag-pojacalo/Bas bih volio da mi se netko javi, najbolje Bora, jer mi trebaju jos neke informacije.Da li je bilo promjena/poboljsanja od 2007 kada je dizajnirano.dado
