yugaja

Vrlo slicna problematika , i ja sam se sa time vec (skoro) i pomirio. Soba je deo sistema, i to je to. Brza potvrda teze da soba pravi problem se moze dobiti na osnovu simulacije (jer realno radi se o manje vise elementarnoj fizici...) Recimo calculator sa ovog linka moze biti koristan http://www.hunecke.de/en/calculators/loudspeakers.html Takodje slican simulator se nalazi i u REW programu (http://www.roomeqwizard.com/). Kod mene je problem nastao kada sam prebacio zvucnike na kraci zid - rupa oko 60-70Hz u poziciji na sredini. Klasicni ekvilajzer tu samo delimicno moze pomoci (i to sam probavao , recimo ovaj REW moze cak da napravi impulsni odziv..) Problem basa se efektno resava u vremenskom domenu tako sto se zakasni jedan zvucnik za xmS (ima pluginova za foobar npr), samo to pravi haos u zvucnoj slici, poziciji scene i sl...I o5 vazi samo za jednu tacku tj poziciju u odnosu na zvucnike.. Verovatno bi trebalo napasti problem iz oba domena (i vreme i frekvencija) samo sto ja nemam slobodbnog vremena ni za slusanje muzike, a kamoli da izucavam svu tu problematiku teorijski, pa cak nisam ni siguran da li postoji teorijski (idealno) resenje... O5 neke eksperimente uvek mozemo da radimo i realno ne kostaju nista (programi su free)

Potreban mi je RCA konektor kao na slici. Konacno sam se nakanio da bas ovo napravim proletos i sad kad je vec spremno za igranje i svirku, pocinju da me nerviraju spageti kablovi koji u ovoj fazi vise sa stampe. Mozda se cini da je u pitanju obicna stvar , ali ja ne uspevam da pronadjem ovakve konektore nigde, pa cak ni koja je oznaka.. Mozda se neko pita sto nisam zamenio konektor? Pa iskreno mogao sam, ionako sam se na kraju bavio tom stampom vise nego sto sam planirao (hteo sam samo da posaljem TI gerbere na izradu, a zavrsio sa celim pcb dokumentom) ali ucinilo mi se da je jelte common stvar

http://youtu.be/SgdakloG0-E i izvinjavam se zbog kvaliteta snimka... Eto to je otprilike tacka na ovu pricu. Bio je neispravan DAC, a kao "kolateralna steta" i moja vezba (ili danguba) je nastao i novi softwer. PIC16F876 sam koristio ovaj put.

Mislim da ima i na Digikey, ali se ceka 2 nedelje.Mozda neko ima u lokalu..

Kupujem chip AK4393 ili AK4396.

Ma uredjaj ne bacam, nema brige proradice sa AK dacom ili nekim drugim! Elem mislio sam na AK chip: Ima li jos nesto sto mogu da probam pre nego krenem da menjam asahia, a stari (neispravni?!) bacim..

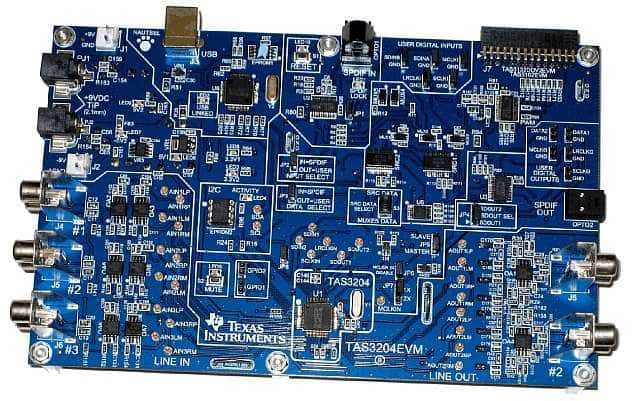

SRC je na kraju zavrsio kod mene. Ja sam ga uzeo s' namerom da napisem kod za PIC od pocetka. I inace sam bio planirao da se poigram sa raznim texasovim SRC chipovima. Ovako bar ne moram da pravim plocice i kutiju tj ne krecem od praznog stola/papira... Posto ovo radim iz hobija kad sednem po daj boze pola sata na dan (od cega se bar 15min prisecam sta sam to inventivno programirao prosli put ide jaaaako sporo, ali ide... Na kraju cu source ostaviti ovde na forumu, tako da mozemo da se igramo sa drugim chipovima ( npr full podrska za ak4396 ili bilo koji drugi DAC: ja sam probao i TDA1543 tokom debug-a). Po svemu sudeci ovom SRCu je 99.9% neispravan DAC chip. Nisam 100% siguran prosto jer AK4393 ima nezgodan SPI interface za debug - nema implementirane read komande. Medjutim, kako sam DAC probao i u hardware modu sa istim rezultatom, najverovatnije je crkao.... Pre nego ga bacim, zna li neko da li postoji ista specificno u vezi sa ovim DACom; neka errata ili sl - ja se srecem prvi put sa njim. Ispostovao sam sve napomene iz datasheet-a, ali evo kako se ponasa: * Probao sam razna podesavanja, formate od i2s do 16bit LSB (ako se ne varam to je default stanje posle reseta AK4393), onda Fs 44.1KHz sve do 96KHz... * Jedina reakcija je 2 na 23 i to uvek - pojavi se max napon (tj struja) na izlazu. * Za sada jedini nacin da ga nateram da pusti bilo koji glas od sebe je da master clock spustim na cca 300KHz (sto ce reci, daleko van opsega icega razumnog) kada imam glasan beli sum na izlazu. Da napomenem i da sam na kraju (donekle) siguran da SPI komunikacija ka AK-u dobro radi, jer mogu da prebacim DAC u reset stanje kada su mu izlazi u HiZ. Isto tako sam sada skon da zakljucim da je i originali PIC bio dobar. Na zalost ne mogu to da potvrdim jer je ranije tokom pokusaja popravke bio izvadjen iz podnozja i poslat. Ali ko zna zasto je to dobro: ovako cemo imati unofficial firmware za SRC2496... Na kraju: ima li neko komad AK4393/6 na prodaju da ne cekam par nedelja na trgovce iz Nish?

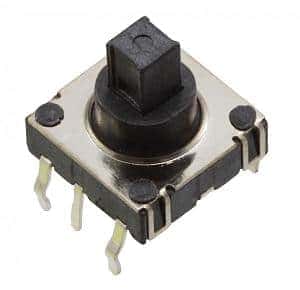

Potreban mi je ovaj deo za auto DVD. Moze li se ovo negde nabaviti u lokalu (Beograd, ili bar Srbija)?Baj d vej nasao sam ga na farnelu: http://uk.farnell.com/alps/skqucaa010/navigation-switch-5way/dp/1435775Koja od nasih trgovina radi sa farnelom?HVALA!!

OK puno hvala, dobro je znati da ima nade Gledao bih da mehanika bude ista, ne bih da razvaljujem stampu ako bas ne mora.

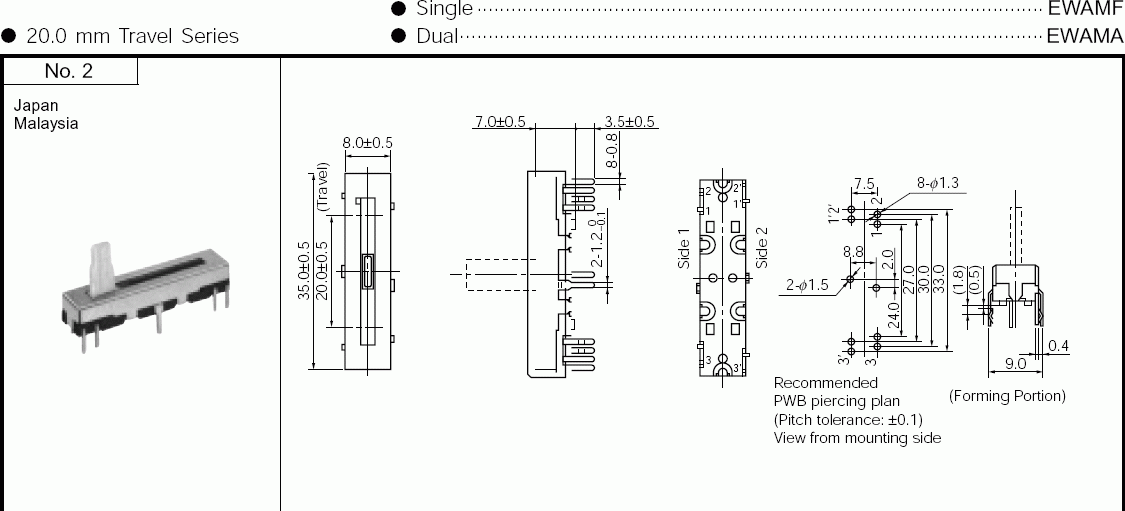

Pozdrav, potreban mi je jedan šiber potenciometar kao na slici. Pronašao sam da mi odgovara panasonikov model ( http://www.panasonic.com/industrial/components/pdf/aol0000ce2.pdf, EWAMF ili EWAMA) k-ke: Travel length = 20mm Mehanika kao na slici Otpornost nebitna dok je >1K, <=100K Mono/Stereo nebitno Bitno je samo da mehanički pаše. Potreban mi je za klavijaturu, a tamo je spojen kao običan naponski razdelnik, pa se mogu snaći sa (skoro) bilo kojom vrednošću. Nadam se da neko ima u furdi ili zna kako i gde da se kupi.

Nemam amp isped sebe, pa ne mogu sve da proverim. Iz glave koliko sam zapamtio, napajanje je 310V, elektroliti su dva komada po 2200uF/200v na red vezani - pravi lampas Fetovi su ako se dobro secam za 60A struju (mozda je i 40A provericu veceras koji su tacno) i 600V napon. Izlazni stepen je koliko sam snimio klasican H most koji se vozi pritivfazno ima trafuljak za tu funkciju... Na plocici, ciju sliku sinoc nisam uploadovao (iza onog fronta sa potovima je...) se nalazi generator PWM signala, sve je inace "diskretno" realizovano - nema specijanlih chipova... Taj signal i jos jedan tipa "enable" se preko optokaplera prenose do high level ploce. Na high level ploci se nalazi pored mosta, jos i logika koja obezbedjuje podesavanje offseta kao i zastitu od prerevanja... Ima i nekoliko OPova i komparatora za koje nisam potpuno siguran sta rade, ali mislim da imaju veze sa dead zone ili kako se vec zove ta stvar kod H mosta- da ne provedu obe grane istovremeno

Hvala za odgovore. Pa nisam nasao podatak o imedansi drivera. To je bio jedan od podataka za koji sam se nadao da mozda neko od vas zna ili nagadja... Nasao sam na velikom diyaudio za slicne modele (d klasa, bez trafoa...) podatak da je impedansa 36ohm?!? A za probu sam i ja tako nesto kontao dva komada po 8 i pazljivo rukovanje sa volume potom :)poz,Z.P.S. Moze li eventualno neka preporuka za driver?

Evo i slicica. Morao sam sa blicom, nadam se da se vidi koliko toliko...Z.http://www.imageupload.org/?di=2129054137516http://www.imageupload.org/?di=1012905413753http://www.imageupload.org/?di=0129054137610http://www.imageupload.org/?di=1212905413762http://www.imageupload.org/?di=512905413767

Hehe, pa dobro priznajem da izgleda neobicno i pomalo nekulturno prvi post, pa u rebra Odavno sam na onom drugom forumu, ispratio sam pokretanje ovog pre godinu i koliko vec ima... Poznati su mi nickovi i iako ne znam verovatno nikog licno, napisao sam ovaj post kao da smo stari znanci, bar sa drugog foruma. Istina ni tamo nisam puno pisao, na zalost nemam dovoljno vremena da aktivnije ucestvujem u diskusijama, ali sam se trudio da bar kad nesto napisem bude korisno... Enivej, zanimljiv mi je ovaj pojacavac, deluje koliko toliko pristojno odradjen. U komponentama (na delove) nema nista preterano zanimljivo: par elektrolita 2200uF/200V, cetiri jaka mosfeta, par polumostnih drivera za hi i low granu, nesto bipolarnih elco, jezgara i kondezatora... ostalo nije vredno pomena. Hocu da kazem ako ga raskupusam slaba vajda, a mozda ima kvaliteta pa se isplati da se pomucim i napravim ceo sub.. kad ga vec prodaju za 900$ valjda bar nesto vredi?

Spletom srecnih okolnosti, dosao sam u posed iznutrice iz pomenutog subwoofera. Ukratko, sastoji se iz dve cetvoroslojne ploce: low level board sa OPovima, filterima i generatorom PWMa i druge recimo high level sa H mostom, cetiri snazna mosfeta i izlaznim filterom ( i bez trafoa!!! napajanje je svih 300 i kusur V !!).Pojacavac u startu nije radio, ali sam kvar relativno lako sanirao. E sada pitanje je sta sa njim? Kostao me je jako malo, a cena kompletnog suba iz kog je elektronika izvadjena me definitivno tera da bar razmislim o samogradnji neke kutije. Iskreno pojma nemam kako se ovaj dizajn pokazao u radu, meni se nimalo nije svidelo sto je bez trafoa, vrlo je opasno za servisiranje, a i za zvucnik sigurno cim nesto krene po zlu... Da li neko od vas ima bilo kakvih iskustava sa ovim ili slicnim dizajnom ili subom? Kakva je situacija sa driverima visih impedansi tipa 32 ili cak i vise ohma: egzotika (mota se) ili se mogu kupiti?Hvala!Z.
