Mr.Ans98

Poceo sam za remontom tog deka.Glavni problem na koji sam naisao jeste potenciometar za nivo snimanja,koji je maticom pricvrscen na metalni deo koji je zasrafljen na plocu i tamo stoji,a kontakti(pinovi) su odlomljeni i nemaju kontakta sa plocom(popucai svi kontakti od grafita,i parce plastike na koji stoje).Posto je ploca usled neadekvatnog ciscenja fluxa(paste) u fabrici i usled viska kontakt spreja koji se pomesao sa prasinom,postala je puna neke prljavstine nalik blatu.To sam sve ocistio.Mehanizam je dobio laksi remont.Malo sam ga ocistio,podmazao,promenio gumice,i zategao aksijalni luft na zamajcu .Motor ima u sebi neku okruglu plocicu precnika motora na kojo se nalaze:03konda,2 otpornika,IC i zavojnica,jedan kond(elektrolit od 22mF 16V)je crkao i pocela zavojnica da se pregreva i motor je jedva ima snage da samog sebe pokrede.I danas sam takodje dobio jos jedan potpuno isti dek,koji je u malo gorem stanju od mog(kozmeticki) i slomljen mu je funkcijski preklopnik,ali je potenciometar u redu i cini mi se da njegov mehanizam uz malo vise rada se moze dovesti u bolje stanje od mehanizma mog deka.Tako da cu u skorije vreme od ta dva sklopiti jedan potpuno funkcionalan dek. Evo nekih slika:

Hvala ti Banat,moim te posalji mi taj broj!!!

Da,znam da nije vredan toga,ali mi se jako svidja taj starinski dizajn kucista i zeleo bih,da uz neciju pomoc sredim ovaj uredjaj.On u danasnje vreme i nije bas nesto funkcionalan (nema FM),ali je lep komad da stoji u polici kao muzejski primerak!!!

Ok,dogovoren,bilo je to davno nocas i bio sam umoran . A,sto se tice radija sta vi mislite??Da li je moguce popraviti ga???

+Da dodam da ovde mozete videti izgled cele masine(http://www.njuskalo.hr/stare-stvari/radio-iskra-tivoli-63-oglas-5908695),i molio bih ako neko imashemu da je okaci!!!

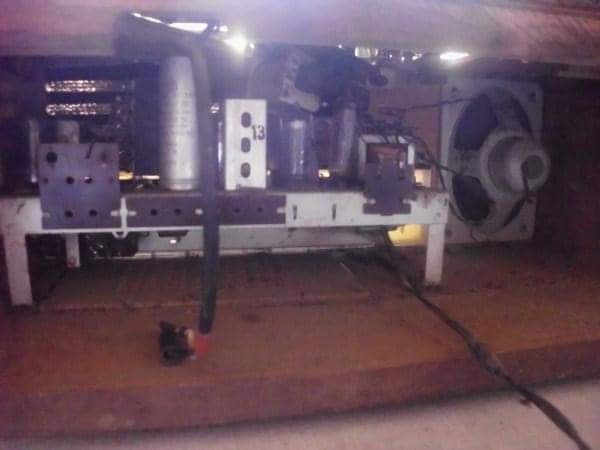

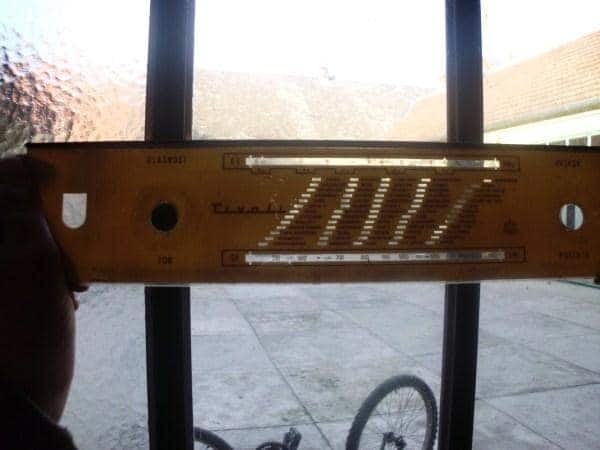

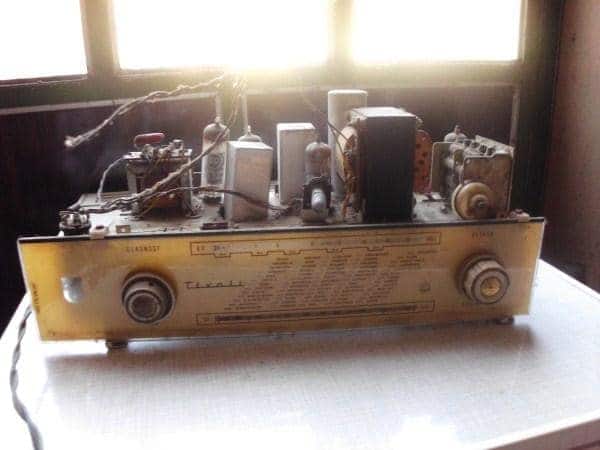

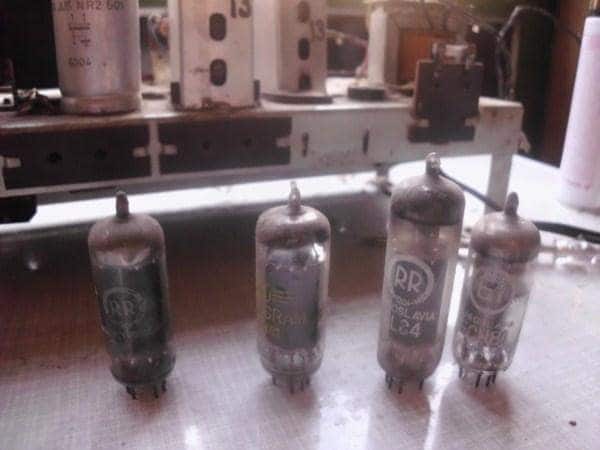

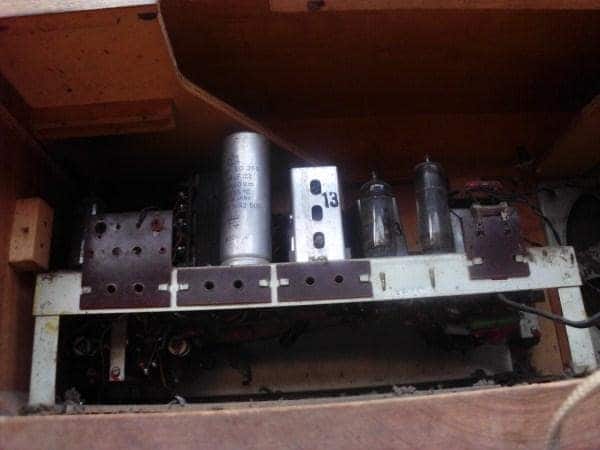

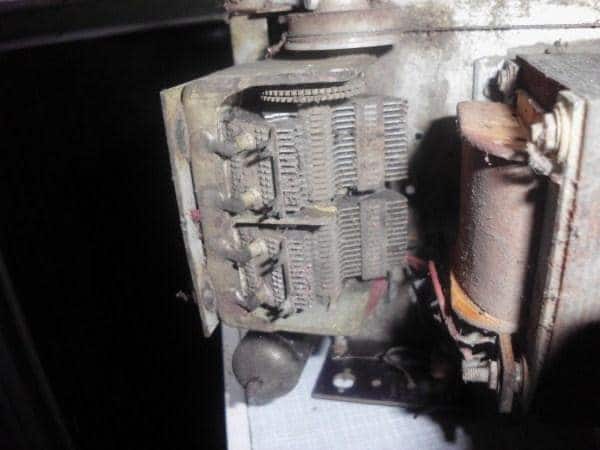

Zdravo postovani forumasi!! Ovu prastaru skalameriju sam dobio jesenas,bio je unutra u srednje lose stanju kao sto se na slikama moze videti,ali sam ga ocistio i promenljivi kond sam takodje sredio.Strujni kabal je bio uzas i njega sam promenio,on se lemi na levi potenciometar(za jacinu zvuka),koji na kraju ima prekidac,i odatle prolazi kroz osigurac i pravo u trafo,kabal sam promenuo.Prvi put sam ga upalio, i sve lampe su se upalie,a ima ih 4+ ona jedna prednja(nism ni siguran kako se zove ni sta radi,znam neke osnove o elektronici ali pozebno,nisam upucen u cevase i cevaste projekte).Ali na zalost nema zvuka,mislio sam da je KAPUT..Ovaj radio ima i gramafon odozgo,koji ima asinhroni motor,koji je bio vezan za telo gramafona sa neke 3 gumene gume koje su vremenom istrulile,ali ih je taj predxodni vlasni nekako budzio(btw-vlasnik je brat moga dede xD),i napokon motor je pao odozgo(kao sta se moze videti na slici na pola jedne cevi i na onaj alu kontejner(nezam sta je),ali taj motor je poprilicno tezak).Sasiju sam izvadio iz kucista i odastranio zice motora gramofona sa trafoa,i zice sa manjeg trafoa do zvucnika(molio bih nekog da mo objasni znacenje manjeg trafoa),kada sam probao da li radi nisam koristio njegov zvucnik nego neki drugi.Oba su priblizne impedanse org je 6.9,a moj test je 8 oma.a sto se tice gramafonskog dela on nije ba u redu,posto poseduje glavu koja se okrece jedna strana glave na koji je igla mislim da je za 78 je tesko ostecena i tone arm ima malo lufta .Molio bih sve ljude sa foruma koji znaju nesto o ovakvim radio uredjajima i koji su restaurilavi i opravljali ovakve radije,a radi su da mi malo pojasne o cemu se radio kako to funkciojnise,neka mi pomognu!!!! Evo za pocetak slike pre ciscenja,a sutra cu uplodovati nove slike trenutnig stanja!!!

ok,hvala ali moze li sa alkoholom 97%???

4.

3.Ovde se najverovatnije nalazi sva elektronika za playback i snimaje,tu se uglavnom nis. ne razumem .Molio bix te da mi malo pojasnix konstrukciju elektornike kod dekova,samo malo osnova.

2.Ovde je mala ploca na kojo se nalaze Levi i Desni mic i konektor sluske,i pot za nivo slusalica oni se montiraju na sasiju sa srafovima a preko ide face plate!

1.Ovo je deo odmax pores trafoa koji je povezan sa ovom plocom sa jednim jack(konektorom),tu se nalaze dioide(diodni most),koje na sabi imaju prikljcune male kermice kondove(uvak sam se pitao zasto ih negde ugradjuju a negde ne),zatim tu su eletroliti i jack koji se povezuje sa mehanizmom i ima tri pina: 1.:14V 2.:10V 3.:GND!!!Nisam bas neki koji se u to sve i u elektroniku bas bas razume ali nesto znam:)

Da li mislite 5945????

i jos slika

Postovani Zene,ja sam poceo nesto9samo sam rastavio prednju stranu i izvadio mehanizam,rezimi koje lekotrolite da proverim i koje komponente mogu da prave probleme!!

Evo ipak sam odlucio da ga resauriam ali ako bi hteli da me malo psavetujete,date neki tip i neke cake,kako da to bolje bezbolinje i brze da uradim sta sve da cistim a sta ne i kako i na koji nacin?? Pozdrav!!

Da,da jasno mi je to!! Uzgreda imam ja i drugi dek Yamaha K-09(dupli) jeftin,ali veoma pouzdan,do skoro sam imao i Yamha K-520(http://www.vintagecassette.com/yamaha/k_520),koji je KAPUT, ali ovaj bas hocu da sredim jer je kompaktan i all metal,a i deo je mog sistema u radionici. Par pitanja: Taj preklopnik koji spemonjete,da li je onaj dugacki koji je sa malom sipkicom spojen na mehanizam i kada se sneima ,njega mehanizam pomera?? I o kom oscilatoru je rec,gde se ona nalazi??

Zdravo,postovani forumasi! Ovaj dek koji imam je dosao sa celom Ei linijom(dek,pojacalo,tjuner i zvucnicke kutije) Problem je u tome kada se upali i posle nekoliko sekundi ,prvo na desni a pritom na levi kanal dobije nisko-frekventnu buku (kao neke oscilacije),ali nekad se to ne desava.Ona se na VU-metrima(led vu-metrima) nekad vidi kao pola jacine desni kanal,a levi cetvrtina, a na neka oba kanala su maksimum,i kada se pusta kaseta i kada ne. Jos jedan problem kod ovoga deka jeste snimanje,kada se snima i kada su nivoi za nivo snimanja na maksimumu(i levi i desni) snimljena traka kada se reprodukuje preko pojacala,na maksimalnoj snazi pojacala se jedva cuje.Pojacalo nema nikakvih problema. Evo jedna slika i shema:
