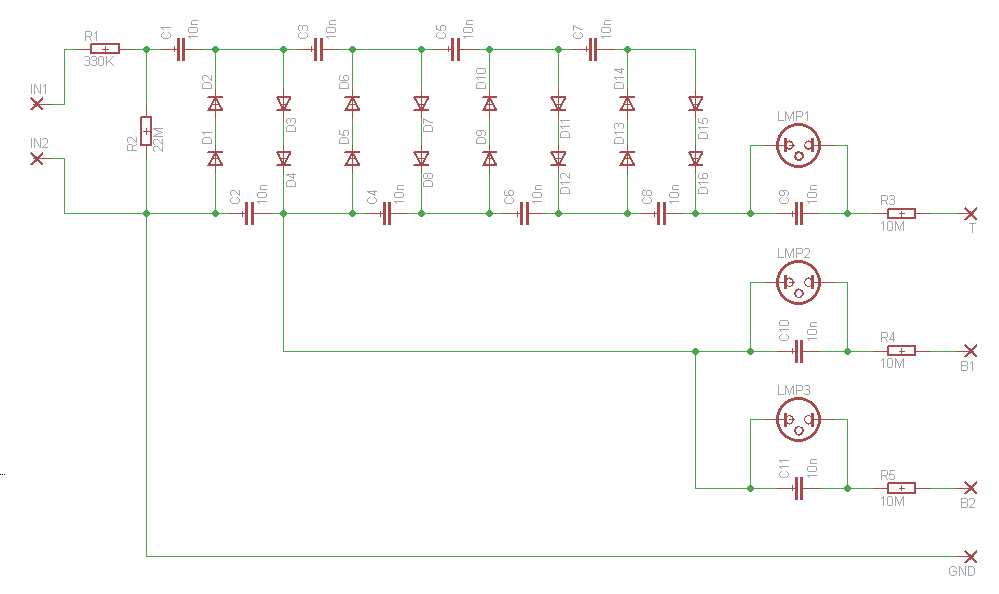

neskor Napisano Novembar 4, 2014 Share #1 Napisano Novembar 4, 2014 Da li neko od kolega forumasa moze da mi pomogne ili da mi preporuci nekog. Trebao ih da napravim ove plocice. Nazalost nemam gerber i druge potrebne fajlove da bih mogao da posaljem na izradu. Sema je dosta jednostavna, stim sto na gotovoj plocici ima dodatak za jedan mod. Evo kako izgleda plocica: a evo i originalne seme, stim sto se koristi samo desni deo seme: a evo i tog dodatnog moda: Link to comment Podeli na ovim sajtovima More sharing options...
stein Napisano Novembar 4, 2014 Share #2 Napisano Novembar 4, 2014 E nemoj me * da praviš elektrostatike? Zocky se nešto retko pojavljuje poslednjih... meseci(?) ali je sve do sada što sam video, radio veoma brzo i profesionalno... Guja je takođe maher (mada i to dobro krije kao i guja noge) i... Ma nije red da prozivam... Link to comment Podeli na ovim sajtovima More sharing options...
ManicP Napisano Novembar 4, 2014 Share #3 Napisano Novembar 4, 2014 Će napravimo, nije nešto komplikovano. Jel imaju neke potrebne dimenzije ili koliko ispadne? Za koji napon kondovi? Link to comment Podeli na ovim sajtovima More sharing options...
neskor Napisano Novembar 4, 2014 Autor Share #4 Napisano Novembar 4, 2014 Kondovi su 2KV , keramicki Plocica bi trebala da bude 70mm sirine i 60mm visine Razmak izmedju centara rupa za srafove je 56mm Link to comment Podeli na ovim sajtovima More sharing options...
sir Oliver Napisano Novembar 4, 2014 Share #5 Napisano Novembar 4, 2014 Kolko komada? Milan PCB koji nam je vec radio neke plocice ( GB DAC 10*1543) je odlican za prototipove i male serije. Link to comment Podeli na ovim sajtovima More sharing options...
neskor Napisano Novembar 4, 2014 Autor Share #6 Napisano Novembar 4, 2014 trebaju mi za sada 2 komada videcu da kontaktiram Milana Link to comment Podeli na ovim sajtovima More sharing options...

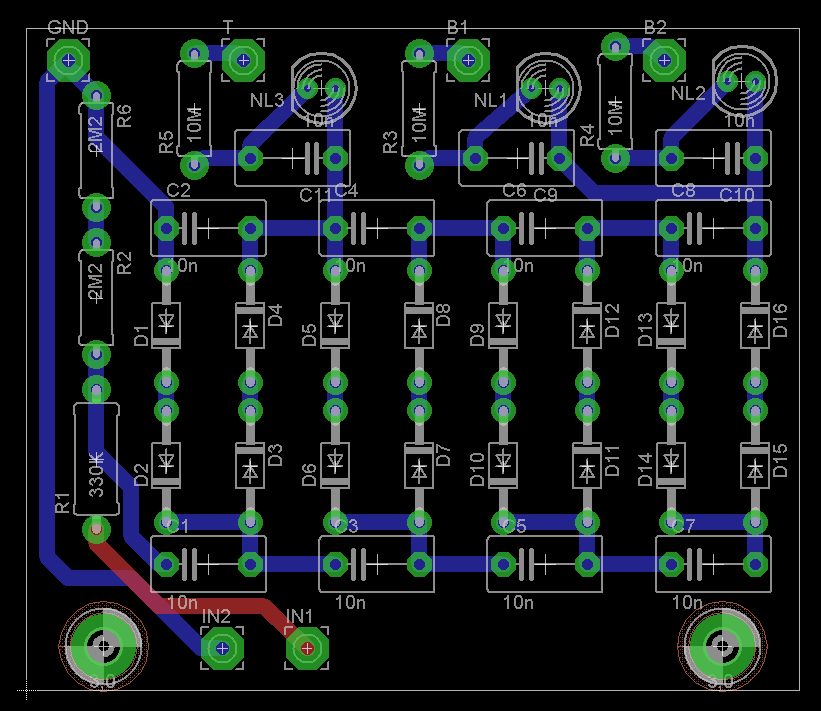

ManicP Napisano Novembar 4, 2014 Share #7 Napisano Novembar 4, 2014 Jel ovo OK? Link to comment Podeli na ovim sajtovima More sharing options...
neskor Napisano Novembar 4, 2014 Autor Share #8 Napisano Novembar 4, 2014 zamenio si konekciju B1 i B2 sa T T se konektuje posle prvog konda a B1 i B2 na kraju i otpornik je 2.2M , a ne 22M dotle sam i ja stigao sa Eaglom ali dalje projektovanje PCB-a ne znam Link to comment Podeli na ovim sajtovima More sharing options...
ManicP Napisano Novembar 4, 2014 Share #9 Napisano Novembar 4, 2014 Oket, evo vako... Link to comment Podeli na ovim sajtovima More sharing options...
neskor Napisano Novembar 4, 2014 Autor Share #10 Napisano Novembar 4, 2014 eee to je vec mnogo bolje ))) samo jos PCB Link to comment Podeli na ovim sajtovima More sharing options...

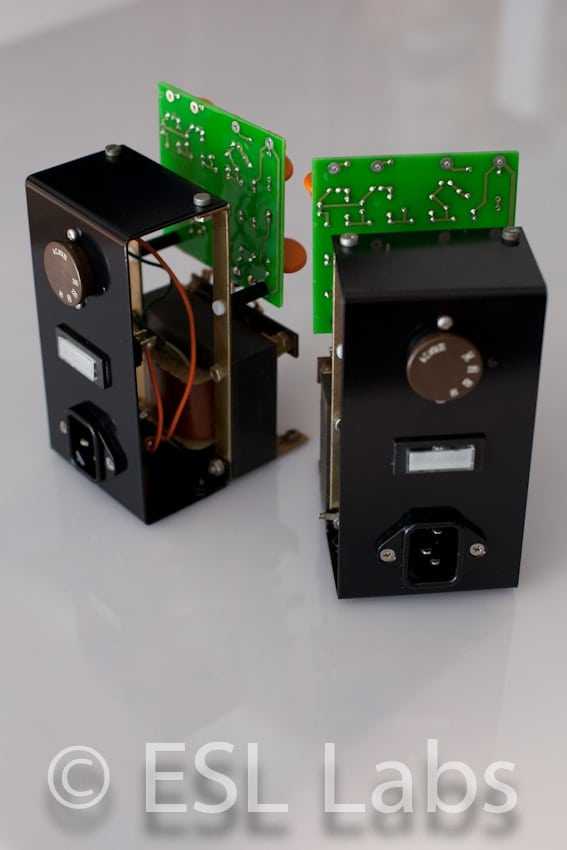

guja011 Napisano Novembar 4, 2014 Share #11 Napisano Novembar 4, 2014 čudna mi kupusa, za ovo ti i ne treba štampa nego goli vitro sa ušicama. uzgred slike sklopa sa prvog posta ne odgovarauju šemsi, ima viška blokova i otpora. Link to comment Podeli na ovim sajtovima More sharing options...

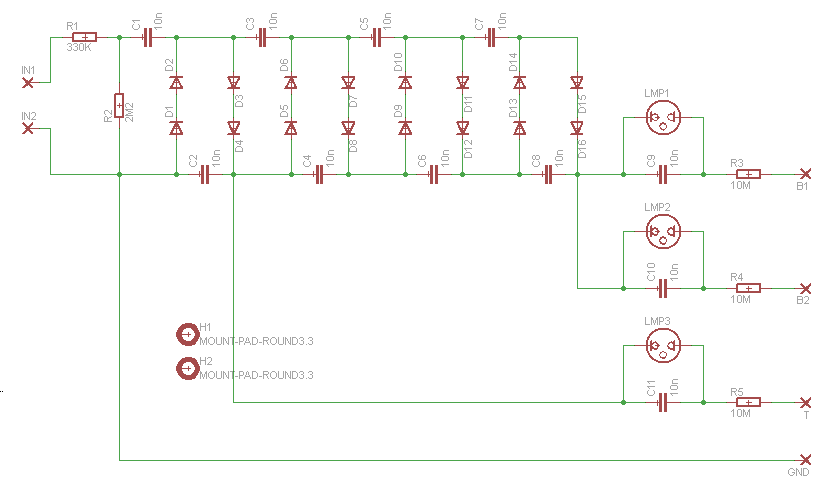

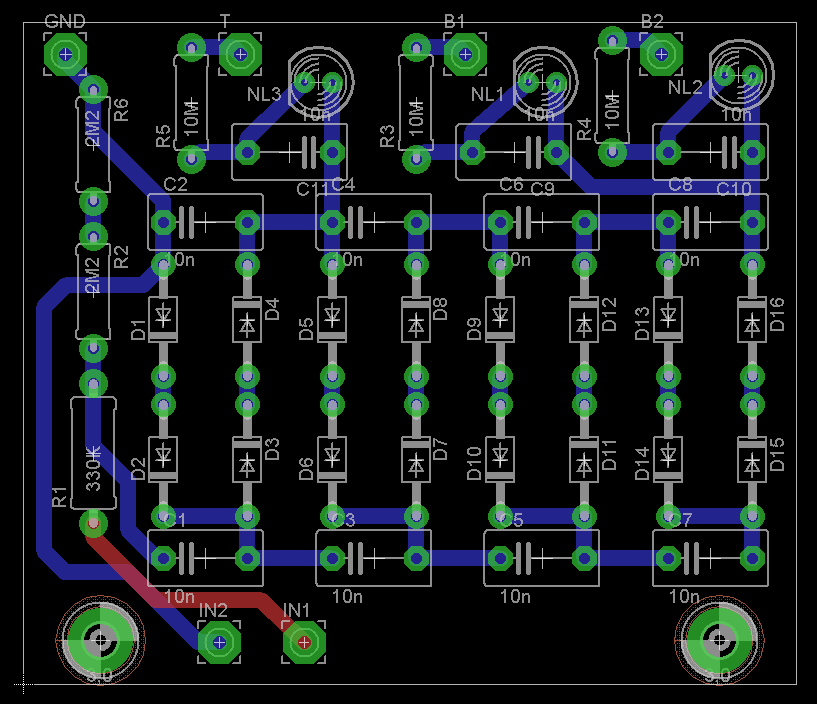

ManicP Napisano Novembar 4, 2014 Share #12 Napisano Novembar 4, 2014 Evo. Raster kondova 7,5mm, ima mesta za kondove fi15mm. Otpornike sam namerno metno malo veće... nadam se da je to to! Edit: Umesto tinjalica sam metno blok za LED 5mm. Link to comment Podeli na ovim sajtovima More sharing options...
neskor Napisano Novembar 4, 2014 Autor Share #13 Napisano Novembar 4, 2014 izgleda da je to to samo on je masu vodio direktno na G, pa tek onda sa G na kond i vidim da je masu isto spojio i na noseci sraf pogledaj sliku Link to comment Podeli na ovim sajtovima More sharing options...
ManicP Napisano Novembar 4, 2014 Share #14 Napisano Novembar 4, 2014 Evo i Eagleta za javnu upotrebu. NAPOMENA: Obzirom da je ovo sklop sa visokim naponom, neka ne sklapa ko nije stručan. Od srca preporučujem plastik sprej kad se pločica završi. Mnozac napona Neskor.zip Link to comment Podeli na ovim sajtovima More sharing options...
ManicP Napisano Novembar 4, 2014 Share #15 Napisano Novembar 4, 2014 izgleda da je to to samo on je masu vodio direktno na G, pa tek onda sa G na kond i vidim da je masu isto spojio i na noseci sraf pogledaj sliku Mensčini da je onaj šraf plastičan kao i odstojnik. Link to comment Podeli na ovim sajtovima More sharing options...
guja011 Napisano Novembar 4, 2014 Share #16 Napisano Novembar 4, 2014 nije , jada je gnd i na uzemljenju. metal. Link to comment Podeli na ovim sajtovima More sharing options...
neskor Napisano Novembar 4, 2014 Autor Share #17 Napisano Novembar 4, 2014 sta reci nego jedno veliko HVALA Link to comment Podeli na ovim sajtovima More sharing options...
