Bastard, anyone?

[Sipi]

...Malo me još muči fiksiranje elektrolita...

Dno kutije napravi od tvrdog lima (3 ili 5 mmm) pa u njemu proseci kvadratne rupe (a=30mm) ispod elektrolita.preko tih rupa, za dno kutije zasrafis kliritne kvadrate (40x40mm debljina=5mm) sa po 4 srafa u coskovima a na sredini svakog kvadrata od klirita izbusis rupu za donji sraf elektrolita. Tako dobijes cvrstu mehanicku vezu i izolovan sraf (na kome je minus pol elektrolita).Ja sam tako uradio na kutiji za moj cirklotron i drzi odlicno iako su elektroliti masivniji (d=75mm).

[stein]

Moji elektroliti nemaju donji šaraf tako da cela ta priča ne pije vodu. Mnogo je verovatnija varijanta priče gde će se elektroliti povezati vezicama po obimu za neki nosač koji okvirno već imam smišljen u tikvi a biće sigurno dovoljno stabilno i čvrsto. Samo da prelomim hoće li biti od alumenijuma ili možda klirita ili... Niko to još ne zna. Svakako sam spremio dve profilisane letve od lima koje će povezivati liniju napred-nazad ali se nisam još sračunao na tačnu poziciju. Postoji i opcija da elektrolite polegnem, ali zato moram da slažem i preslažem elemente sve dok ne nabodem najbolju varijantu. Uz ovo idu i četiri komada MR kondova koji imaju šarafe na donjem delu a nisu u kontaktu sa izvodima i lako moguće da njih šarafim a elkove vežem vezicama uz MR... Hmm... Ništa strašno.

[Zen Mod]

koliko se secam - ne vezes nista vezicama na Trike-ovima ?jes da sebi radis , al' .......

[Sipi]

Moji elektroliti nemaju donji šaraf ...

Zavari jednu gvozdenu pregradu po sredini ovog dela sasije gde si stavio elektrolite (paralelno sa hladnjacima).Na tu pregradu ces pricrstiti elektrolite obujmicama (tanak lim isecen na trake) na srafove.Mani se vezica, kanapa, pertli....

[stein]

koliko se secam - ne vezes nista vezicama na Trike-ovima ?jes da sebi radis , al' .......

Ih, pa šta misliš kako fiksiramo creva za lanac, bužire za sajle... To što se zavari na ram, posebna je sorta vođica, ali to je samo mali deo svega. Svakako ću izvesti nešto čvrsto ali na elektrolitima ima samo dva šarafa i nema ništa preko toga. Doneo sam kući parče klirita (155x250mm) pa ću da vidim mogu li da izvedem nešto.

[Zen Mod]

.......

[Sipi]

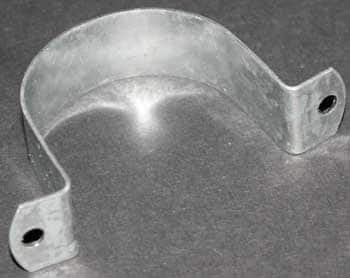

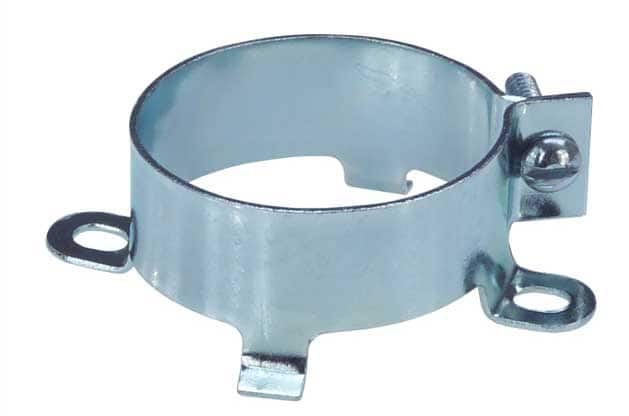

Na ovo sa druge, crno-bele slike sam i ja mislio...

[Ја sam sam]

На ово са прве, у боји сам увек тежио!Некако је та друга као држач за олук!стоН_Колд

[Zen Mod]

pa posalji mu onda .

[Ја sam sam]

pa posalji mu onda .

Боље да ми пошаље све да му Ја то скутијам, бар ће да личи на пави уређај!стоН_Колд

[Zen Mod]

:buehehe:a kano slike od tvog A5 bastarda ?o njemu se vec ispredaju legende , kao o mom Babelu .......

[Ја sam sam]

:buehehe:a kano slike od tvog A5 bastarda ?o njemu se vec ispredaju legende , kao o mom Babelu .......

Тејк а тајм мај сан!И није само А5 ту је сад у игри и А3.Али све у своје време!Ха, Легенде: Дошао је тихо у ушао у Легенду!Дет вот а токинг абаут.стоН_Колд

[stein]

Vidim ja da nema ništa nego dovarivanja na šasiju. Našao sam klirit i od 3 i od 5mm gde će ovaj od 5 ipak biti adekvatnije rešenje. Ako ne izlomim komad, izbušiće se rupe na mestima gde su kontaktni izvodi, naslagati elektroliti a povezivati i šarafiti sa druge strane klirita bakarnim šinicama, tj žicom 2x5mm koja se inače koristi kod izvođenja sekundara na većim aparatima za zavarivanje, elektromotorima itd. Pošto svakako sleduje spajanje putem kablova sa nalemljenim stopicama, ovo mi sasvim paše. Klirit će se potom našarafiti na za to dovarene nosače. Čvrsto, čisto, sigurno, estetski korektno. Valjda.

[stein]

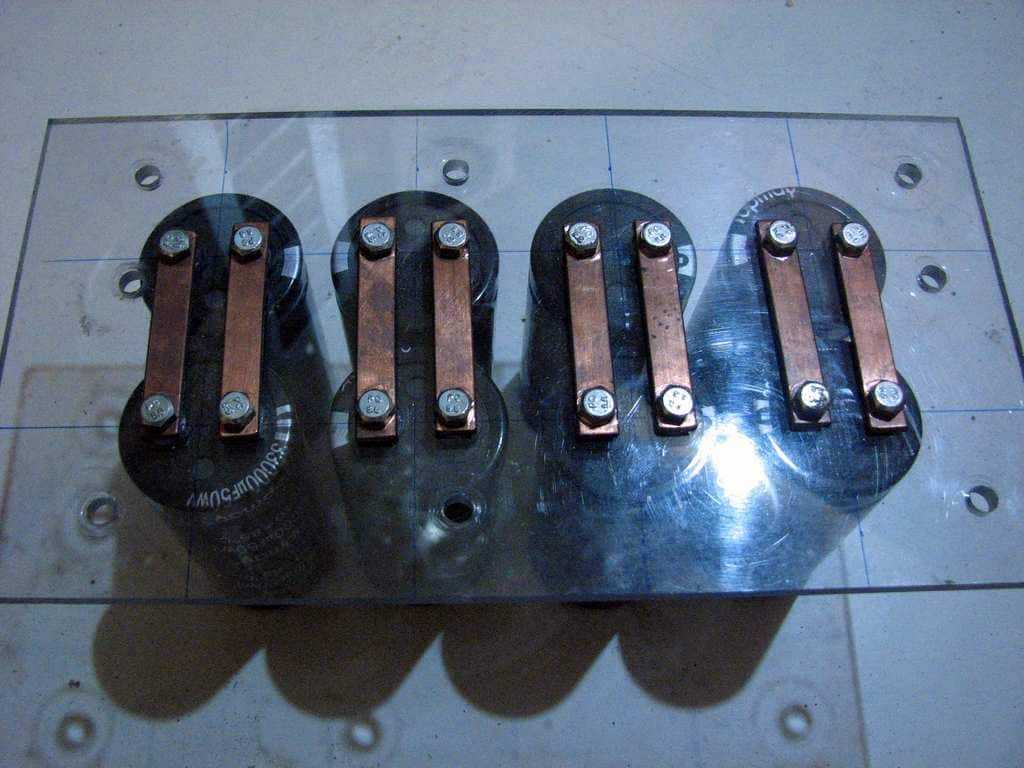

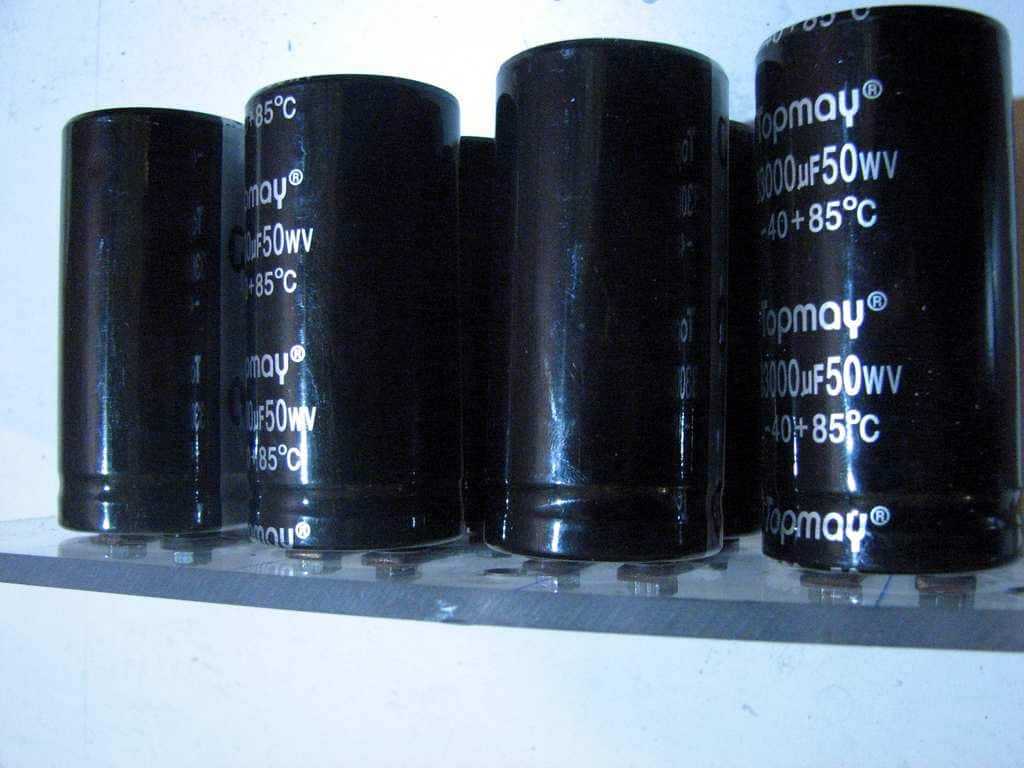

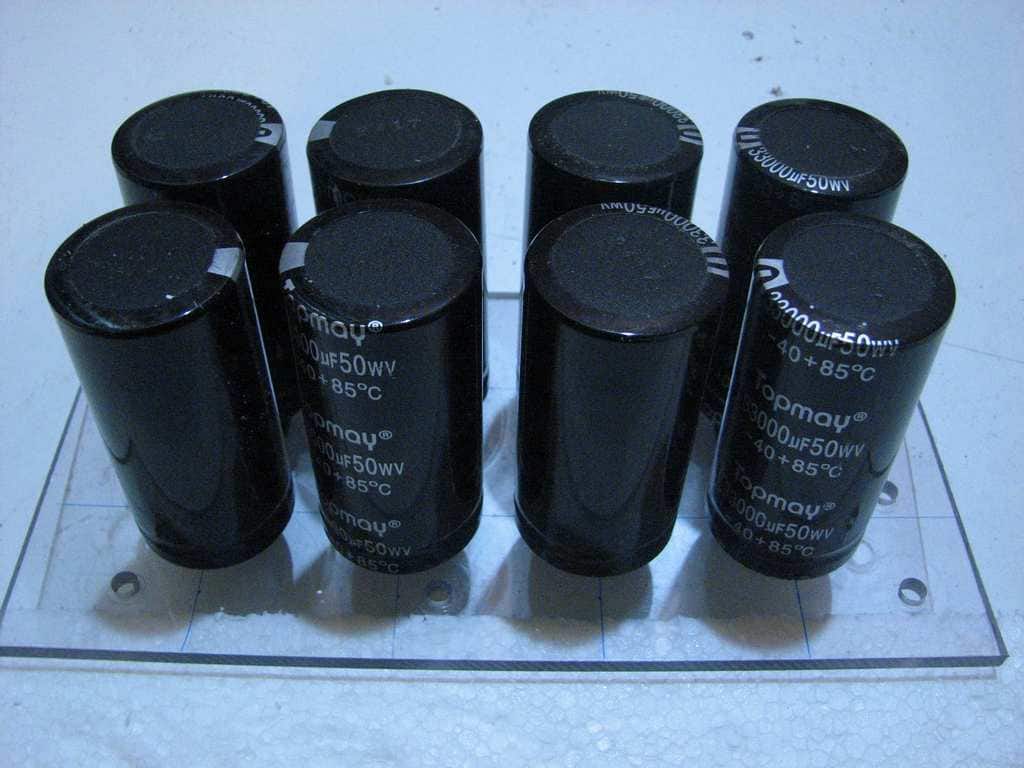

Za početak, odsekao sam komad klirita, premerio postojeće elemente, obeležio klirit, zabušio tankom burgijom, probušio sa 8mm burgijom, očistio rubove rupa i poslagao kondenzatore i bakarnu žicu. Trenutačno me zanimalo samo kako će ispasti bušenje ručnom bušilicom pošto je previše mrzno u šupi gde mi je stona bušilica. Sve je ispalo super i sve sam uspeo da sastavim bez problema. Kondovi od 1uF i bleeder otpornici od 2k2 će se staviti kasnije. Sada još treba da pripremim rupe na šasiji i kliritu za montažu ove skalamerije...

[Ја sam sam]

Za početak.

То си могао да направиш и са витропластом.Бар би избегао те бакарне шине, а и имао би већу површину "Масе".И на крају, било би лепше!стоН_Колд

[stein]

То си могао да направиш и са витропластом.Бар би избегао те бакарне шине, а и имао би већу површину "Масе".И на крају, било би лепше!стоН_Колд

- Lepota je subjektivna kategorija - Vitroplast je možda reda 2mm a da bih stegao kontakte treba nekih 4.5mm debljine materijala, u suprotnom, kondenzatori se klimaju. Vitroplast bih onda morao ili glodalicom ili jetkanjem. Ni jedna od tehnika mi nije dostupna. Vitroplast bih takođe morao da idem da kupim.- Bakarne šine nisu šine već bakarna žica.- Prespavao si čas kada se pričalo o Cirklotronu. Masa je virtuelna. Svaki se kanal napaja sa dva nezavisna 25VDC napajanja. Ima dva minusa i dva plusa za svaki kanal pojedinačno. Ovde nema prespajanja kondenzatora...

[Sipi]

...- Prespavao si čas kada se pričalo o Cirklotronu....

Ma ne prati Ston te novotarije, circlotron je patentiran tek 1952.

[Ја sam sam]

Ма пратим али биће то......... А маса је маса, како год!стоН_Колд

[stein]

Ма пратим али биће то......... А маса је маса, како год!стоН_Колд

Pazi, nije uvek masa masa. Telesna masa i moždana masa nisu uvek u proporciji...

[Ја sam sam]

У питању је техника!стоН_Колд

[stein]

Svejedno, u ovom pojačalu masa postoji samo zato da je signal vidi ali je po pitanju napajanja cirklotrona nema. Zato nema nikakve "centralne" mase, voda, provodnika, žice, šine... ako odeš na početak teme i pogledaš šemu izlaznog stepena, videćeš da je masa kreirana tako što se dva otpornika spajaju u jednoj tačci koja kreira virtuelnu masu koja zapravo nema veze sa napajanjem, otuda centralni vod mase ne može da se formira na bloku sa filtarskim kondenzatorima. Čak ni kao kod uređaja sa jednostranim napajanjem... Ulazni deo je takođe na isti, tj sličan način "oslonjen" na masu ali signal se ni jednom svojom stranom (poluperiodom) ne oslanja direktno na masu... I tamo postoje dva nezavisna napona napajanja, svaki sa svojim plus i minus polom. Dakle, da batalimo argumentaciju o masi i vezivanju elektrolita. Prvo je rečeno da vezice nisu adekvatan način, slažem se, ploča klirita debljine 5mm ne može da se nazove neadekvatnim metodom spajanja.

[Ја sam sam]

Ма знам него те терам да трошиш тастатуру! С обзиром да све пишеш преопширно стоН_Колд
