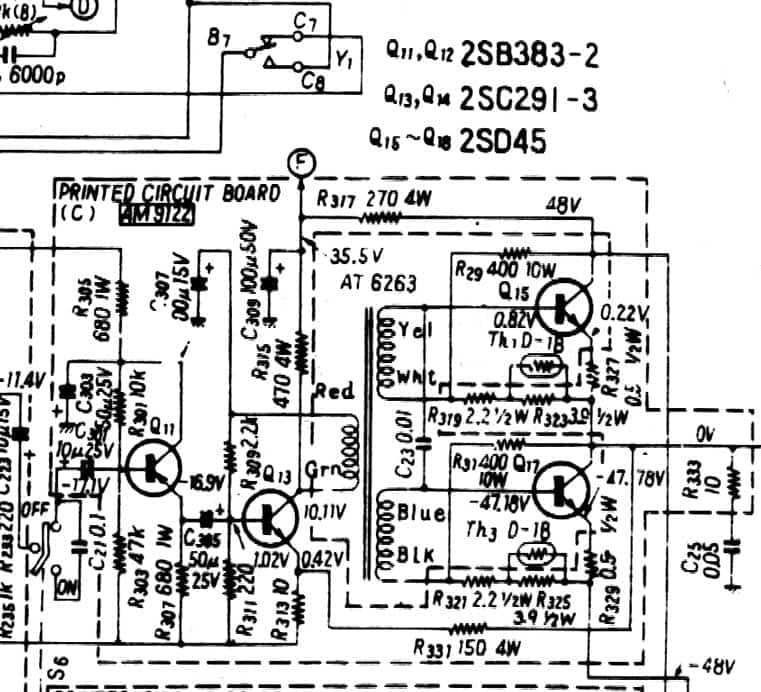

Zen Mod Napisano Decembar 27, 2009 Share #1 Napisano Decembar 27, 2009 deo semecak i za ondasnje vreme - cudna konstrukcijanisko-impedansna povratna sprega , phase splitter je u stvari trafo velicine kao za manji SE cevni amp ......FM front end sa nuvistorima , sve ostalo Ge tranzistori , sem 4 kom (2 po kanalu) TO3 izlaznih , koji su silicijumskinastao davno ...... jos u doba kad su recieveri imali tape head ulaz ...... na netu ne postoji nijedna slika takvog primerka koji posedujem Link to comment Podeli na ovim sajtovima More sharing options...
Ја sam sam Napisano Decembar 27, 2009 Share #2 Napisano Decembar 27, 2009 Имам комплетно сервисно упутство 52МБ.Ако некоме то значи!стоН_Колд Link to comment Podeli na ovim sajtovima More sharing options...

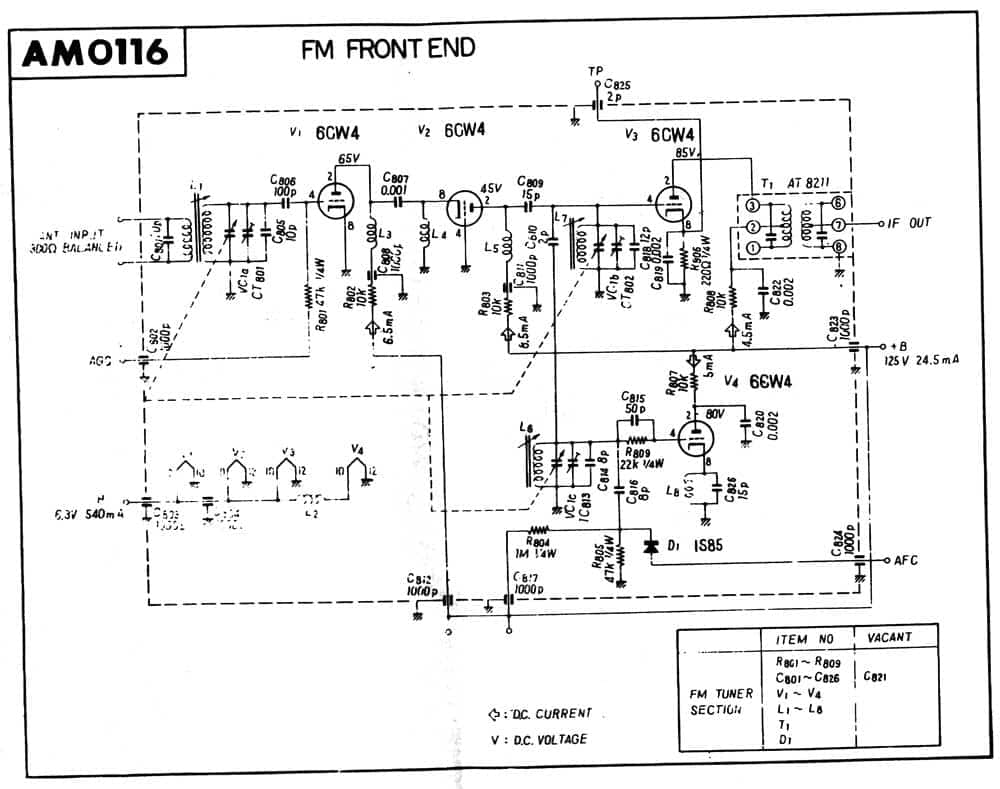

Zen Mod Napisano Decembar 27, 2009 Autor Share #3 Napisano Decembar 27, 2009 Имам комплетно сервисно упутство 52МБ.Ако некоме то значи!стоН_Колдmolim kolegu da uporedi sa semama podsklopova ....... pa ako je to isto - mozemo se dogovoriti o isporuci SM - iako imam kompletnu semu - manual bi pomogaoeve ga FM FE : Link to comment Podeli na ovim sajtovima More sharing options...

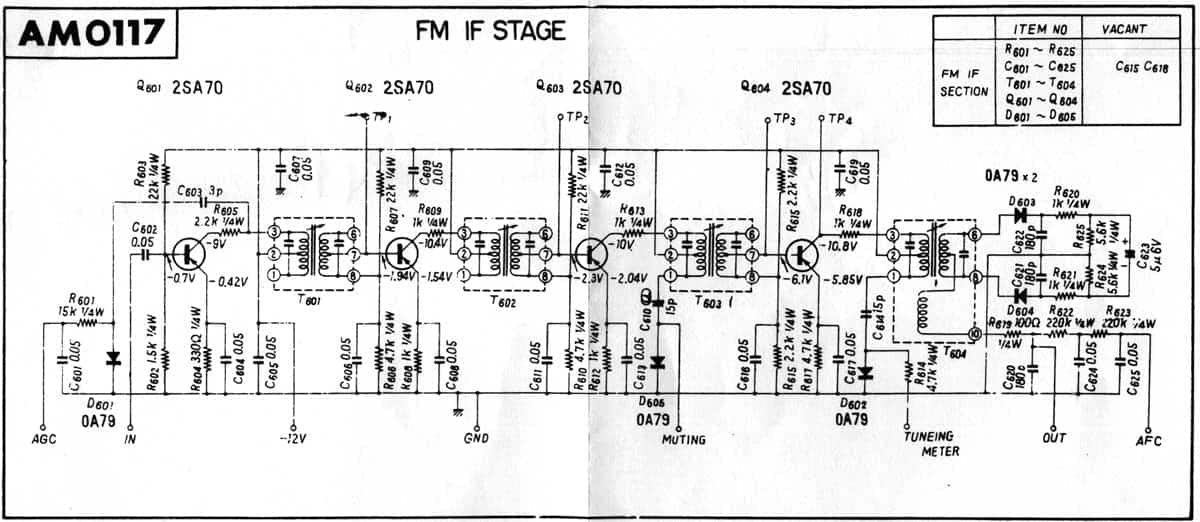

Zen Mod Napisano Decembar 27, 2009 Autor Share #4 Napisano Decembar 27, 2009 eve ga FM IF Link to comment Podeli na ovim sajtovima More sharing options...

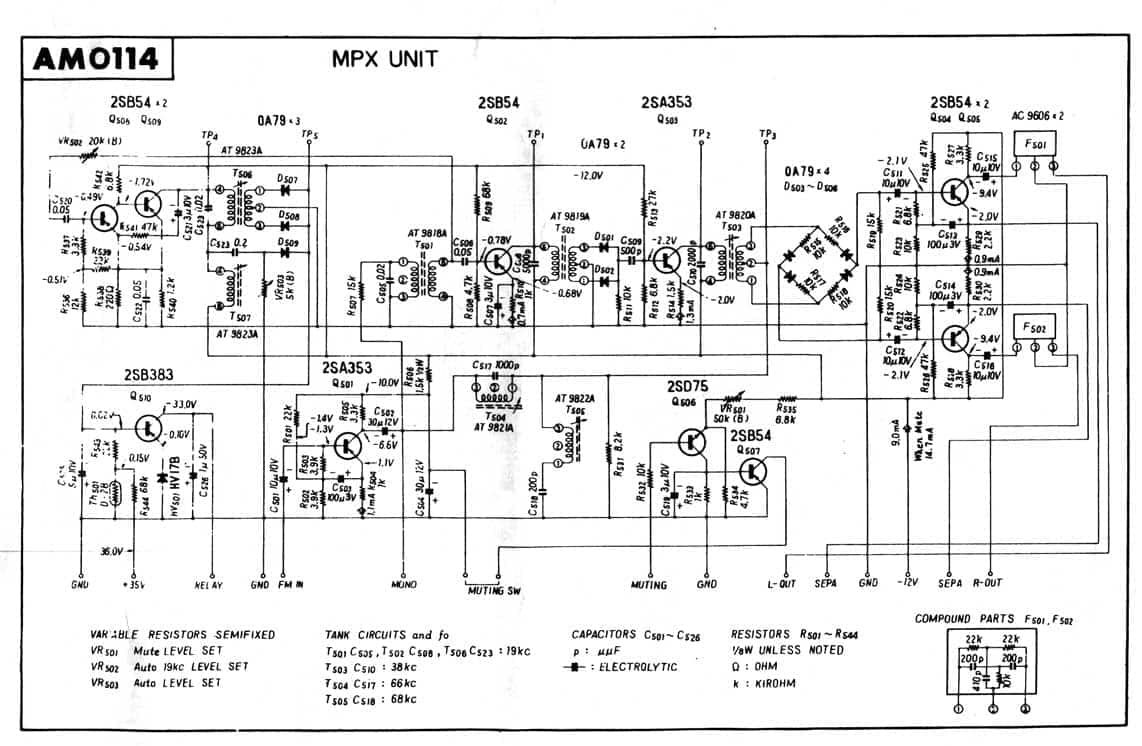

Zen Mod Napisano Decembar 27, 2009 Autor Share #5 Napisano Decembar 27, 2009 eve ga MPXza sada toliko - treba da shrinkujem scan cele seme od 35MB na neki nacin - a da se i dalje nesto vidi Link to comment Podeli na ovim sajtovima More sharing options...
Ја sam sam Napisano Decembar 27, 2009 Share #6 Napisano Decembar 27, 2009 Хм, мало се то искомпликовало!Сервисно упутство које Ја поседујем је изгледа од новијег модела. Историја каже овако:- SX 1000 1985-1986 25 W/CH- SX 1000T 1968-1970 20W/CH (Tube)- SX 1000TA 1967-1970 40W/CH (Tube)- SX 1000TD 1969-1971 50W/CH - SX 1000TW 1969-1971 50W/CHстоН_Колд Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Decembar 27, 2009 Autor Share #7 Napisano Decembar 27, 2009 bice jasnije kad ga izvucem sa police i slikam kao sto vidis sa dela seme iz prvog posta - napajanje je +/- 48V , mirna struja 440mAni ja ne mogu da poverujem ....... tj. ne mogu da se setim koliko se grejao kad je zadnji put bio ukljucen ....... Link to comment Podeli na ovim sajtovima More sharing options...
Ја sam sam Napisano Decembar 27, 2009 Share #8 Napisano Decembar 27, 2009 Ni ja ne mogu da poverujem ....... tj. ne mogu da se setim koliko se grejao kad je zadnji put bio ukljucen .......Ево ти прва страна СМ-а са сликом!..... Пошаљи мени, па ћу ти јавити колико се греје таман за мој музеј! стоН_Колд editovao - izbrisao pdf od 2,6MB i postavio slikicu ZM Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Decembar 27, 2009 Autor Share #9 Napisano Decembar 27, 2009 :character13:nije to - moj je isgleda starijibice slike sutra Link to comment Podeli na ovim sajtovima More sharing options...
Ја sam sam Napisano Decembar 27, 2009 Share #10 Napisano Decembar 27, 2009 Мoj je isgleda stariji стоН_Колд Link to comment Podeli na ovim sajtovima More sharing options...
bregar Napisano Decembar 28, 2009 Share #11 Napisano Decembar 28, 2009 Tvoj je onda ovaj Link to comment Podeli na ovim sajtovima More sharing options...
Ја sam sam Napisano Decembar 28, 2009 Share #12 Napisano Decembar 28, 2009 Tvoj je onda ovaj Обрисао сам ти ону другу слику, исте су!Ма није ни тај његов је старији стоН_Колд Link to comment Podeli na ovim sajtovima More sharing options...
