AMB Sigma 11 single-rail PSU

[ab]

U ocekivanju EVO teme - evo kolegama koje interesuje jedna tema koja opisuje potragu, adresu, dokumentaciju, fotografije i nadam se konstruktivne diskusije do gotovog proizvoda jednog single-rail PSU koji je u svakom smislu sve ono sto jedno napajanje sa visokim performansama treba da predstavlja. U ovoj temi bavicemo se prvenstveno Sigma 11 single-rail PSU iz prve ruke, a mozemo napraviti osvrt ili ako neko ima licnih i prakticnih iskustava sa ostalim dostupnim projektima koji su kompletno predstavljeni na sajtu:


AMB Laboratories



http://www.amb.org/audio/

... je podigao sajt gde se mozete informisati, upoznati, prouciti, dobiti potpuno slobodan pristup (Open Sours) kompletnoj dokumentaciji i uputstvima za izradu DIY projekata koji su osmisljeni, ostvareni i provereni u praksi uz punu tehnicku podrsku vlasnika sajta Ti Kana http://www.amb.org/ti/ i online prodavnicomhttps://www.amb.org/shop/ gde mozete naruciti najvaznije komponente, a za sve otvorene diskusije i razmenu informacija tu je i forumhttp://www.amb.org/forum/ kome mozete pristupiti i aktivno doprineti razvoju postojecih ili mozda novih projekata.

Dakle, Sigma 11 single-rail PSU:

http://www.amb.org/audio/sigma11/

U levom delu ove stranice postoji meni za navigaciju kroz kompletan projekat i dokumentaciju kaja Vam je potrebna, pa ako imate interesovanja pogledajte malo o cemu je rec, pa mozemo malo prodiskutovati.

Pozdrav

[zbotic]

Dvostruka verzija, skopirali kinezi za kikiriki cijenu.



http://www.ebay.com/itm/HP-X-amp-Power-supply-kit-base-on-A22-22-for-B22-22-beta-22-5-36V-L158-2-/121720228275?hash=item1c571749b3:g:v6YAAOSwHnFVvkM0



Tražiti i pod imenom, "HP-X Headphone/Amplifier base on SIGMA22 A22 version circuit-Power Supply Kit", ja naručio tri komada, jednog već sastavio. Slike poslijepodne.

Imam otprije i tri originalne pločice.....

[ab]

Ako cemo posteno, nije to ni blizu Sigma 22 ni po izgledu ni po kvalitetu, jedino su se kinezi zapravo priblizili ceni, dakle cena niposto nije kikiriki.

Ako Vas ne mrzi pogledajte malo na sajtu i napravite objektivno poredjenje cena.



http://www.amb.org/audio/sigma22/_s22_assy.jpg



https://img.alicdn.com/imgextra/i1/2529159729/TB2mEfPeXXXXXa4XXXXXXXXXXXX_!!2529159729.jpg

[zbotic]

Isto je! Ista shema, isti rezultat

Kvaliteta izrade i koncepcija pločice je kod kineza bolja.



Cijena pločice je duplo manja, a dijelovi nenabavljivi po cijeni kineskog kompleta.

[zbotic]

BTW možete slobodno nastaviti diskusiju neovisno o postojanju kineza, može biti korisno....

[ab]

Blagodarim, ostavicu svakome da donese svoj zakljucak po tom pitanju.

[zbotic]

S tehničke strane ovakav regulator pogodan je za analogne sklopove. Za digitalu je bolje ići na klasične regulatore tipa jednostavno emitersko sljedilo sa višestrukim RC pretčlanovima ili jednostavni shunt regulator. Razlog je taj što regulacija koja u feedbacku ima diferencijalno pojačalo kao sigma, ipak ima limitiranu brzinu. Ako pričamo o normalnim zahtjevima to je sasvim dovoljno i za najbržu digitalu, ali ako se teoretski predjebavamo onda nije optimalno.

[guja011]

zbotic, on 30 Nov 2015 - 13:43, said:

ako se teoretski predjebavamo

mika podhitno da napravi smajli za ovo

[zbotic]

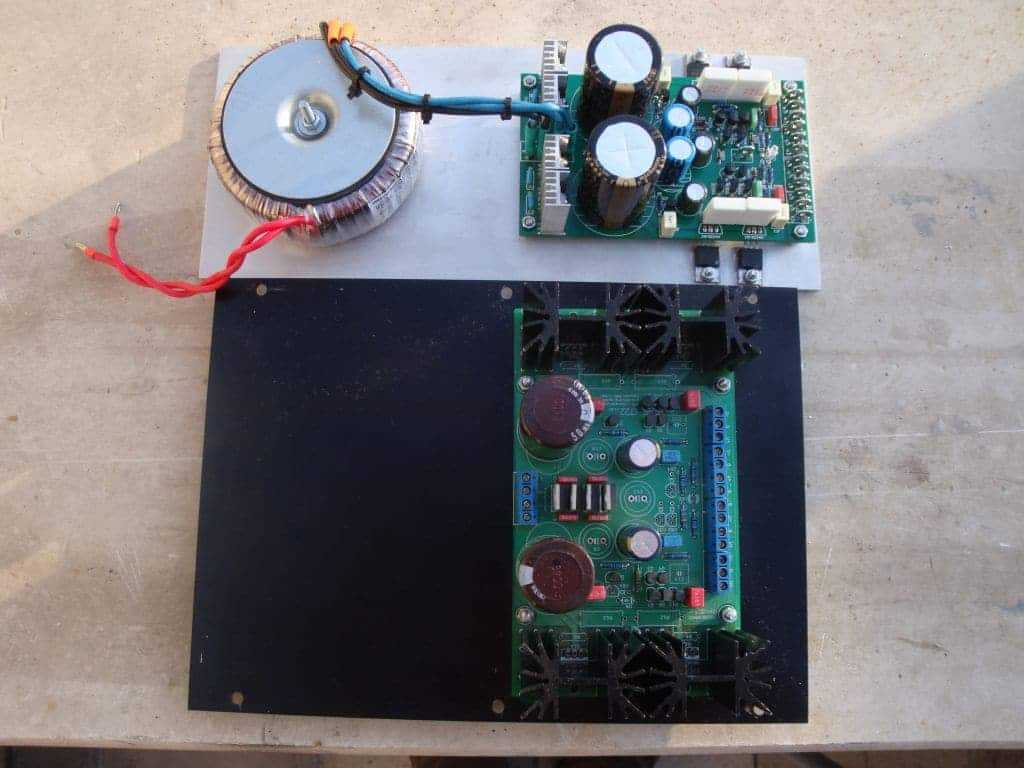

In action. DIY



[чика-Брка]

kad se kaze da je Sigma bolja, ko radi za Sigmu ?



plocice i delovi su - kinezi.



koliko je argumentovao kolega Zbotic, ja shvatio da



je isto, kao sto on i kaze. a mozda i bolje.









[ab]

Dvostruka verzija, skopirali kinezi za kikiriki cijenu.



http://www.ebay.com/itm/HP-X-amp-Power-supply-kit-base-on-A22-22-for-B22-22-beta-22-5-36V-L158-2-/121720228275?hash=item1c571749b3:g:v6YAAOSwHnFVvkM0



Tražiti i pod imenom, "HP-X Headphone/Amplifier base on SIGMA22 A22 version circuit-Power Supply Kit", ja naručio tri komada, jednog već sastavio. Slike poslijepodne.

Imam otprije i tri originalne pločice.....





Ok slazem se, ionako sam to rekao intuitivno na osnovu letimicnog pogleda na oglas sa Ebay-a koji je kolega Zbotic okacio kao link - nekako mi se na prvu loptu ucinilo kao "bleda kopija".

Stvarno nisam probao ni koristio ni jednu ni drugu. Nemam nameru napamet da tvrdim nesto.



Zboticu, malo si editovao svoj post na koji sam reagovao, naknadno si dodao ovo sto sam boldovao.   Tako da sam kasno saznao da si i licno poredio obe verzije.



Meni tek predstoji privodjenje primeni i testiranje, pa da vidimo koliko ce zapravo boljitka doneti.



Dotle mogu da prijavim sledece:

[ab]

BTW, dodaj.rs je zatvoren - pocinju da nestaju fotke?!



evo ponovo:



http://www.oldschool-samp.com/slike/?v=imag12tyt.jpg



http://www.oldschool-samp.com/slike/images/dscn54czc.jpg

[zbotic]

Sve OK. Inače nisi puno na forumu pa me nisi ni pratio dovoljno da bi znao da sam tip koji apsolutno nema nikakvog razloga da o nečemu pišem laži, da nešto reklamiram, da glumim i sl. Moj stav je potpuno iskren i autentičan. Sve što napišem je iz stvarnog osobnog iskustva. Open source man



BTW ono što ne treba znati o meni nećete nigdje ni naći

[Superfi]

Moze link za kineske kopije Pass Labsa? citao sam negde da i toga ima.



Pozz



[zbotic]

Pojačalo Pass Labsa je ipak nekakvo djelo čije kopiranje nećemo reklamirati. Ima na Webu od pločica do kutija.

Napajanje poput ovog gore može se naći u stotinama uređaja i ne radi se o ničemu što prosječan elektroničar ne bi mogao ispreojektirati za jedno poslijepodne.

Hoće li na njemu zarađivati Indijac, Kinez ili netko treći meni svejedno, ja biram za mene najbolju opciju. Također je potpuno nebitno i tko će mu dati neko "audiofilsko" ime ili namjenu. Usput rečeno, kinezi prodaju i jedan phono preamp kojem sam ja objavio shemu prije desetak godina. Da ga mislim sada raditi kupio bih tu pločicu

[Superfi]

Ako se moze naci u stotinama uredjaja i plus nesto je sto bi jedan prosecan elektronicar isprojektovao za par sati, sto ga kinezi kopiraju?



Uzeo sam prilicno plocica od Ti Kana. Super kvalitet. Super servis. Pomogao je kad god je nesto zaskripalo. A ovde, ako sam dobro skapirao originalne plocice za sigmu 11 kostaju 11 USD??? I ti reklamiras kineze???? Koliko si ustedeo? Pivo?



No comment...a posebno no comment sto ti za sebe biras najbolju opciju. Naravno, to rade i oni koji kupuju Pass klonove. I njima je to najbolje (najjeftinije). Samo sto to nije OK javno reklamirati na forumu.



Ne bi trebalo biti razlike izmedju kradje IP pa bio to N Pass ili Ti Kan.

[ab]

Ako se moze naci u stotinama uredjaja i plus nesto je sto bi jedan prosecan elektronicar isprojektovao za par sati, sto ga kinezi kopiraju?



Uzeo sam prilicno plocica od Ti Kana. Super kvalitet. Super servis. Pomogao je kad god je nesto zaskripalo. A ovde, ako sam dobro skapirao originalne plocice za sigmu 11 kostaju 11 USD??? I ti reklamiras kineze???? Koliko si ustedeo? Pivo?



No comment...a posebno no comment sto ti za sebe biras najbolju opciju. Naravno, to rade i oni koji kupuju Pass klonove. I njima je to najbolje (najjeftinije). Samo sto to nije OK javno reklamirati na forumu.



Ne bi trebalo biti razlike izmedju kradje IP pa bio to N Pass ili Ti Kan.



Meni je svakako draze da kupim proizvod od nekoga ko je u to ulozio vreme na razvoj, testiranje i obezbedio punu podrsku. Ti Kan to sigurno  zasluzuje.

Najlepse od svega sto je plocica Sigma 11, po zavrsetku iz prve proradila bez ikakvih problema. Sam kvalitet izrade je od pocetka ulivao poverenje.

Takodje sam se pri nabavci potrebnih komponenata drzao preporuka Ti Kana vezano za serije i preporuceni kvalitet ugradjenih delova.



Sto se tice kradje, sve je vec dostupno i nemoze se nazvati kradjom sve dok se koristi za sopstvene potrebe, a prodavati komercijalno i pozivati se na originalno ime proizvoda - to je vec ocigledno.

[zbotic]

O kakvom izumu, razvoju i testiranju pričate? Pa to je samo napajanje iz elektroničkog priručnika za srednju školu..... Kome se klanjate?



Ajd pozdrav............ i rekoh vam da je kineska pločica bolja od te...

[ab]

O kakvom izumu, razvoju i testiranju pričate? Pa to je samo napajanje iz elektroničkog priručnika za srednju školu..... Kome se klanjate?



Ajd pozdrav............ i rekoh vam da je kineska pločica bolja od te...



Meni je svakako draze da kupim proizvod od nekoga ko je u to ulozio vreme na razvoj, testiranje i obezbedio punu podrsku. Ti Kan to sigurno  zasluzuje.

Najlepse od svega sto je plocica Sigma 11, po zavrsetku iz prve proradila bez ikakvih problema. Sam kvalitet izrade je od pocetka ulivao poverenje.

Takodje sam se pri nabavci potrebnih komponenata drzao preporuka Ti Kana vezano za serije i preporuceni kvalitet ugradjenih delova.



Sto se tice kradje, sve je vec dostupno i nemoze se nazvati kradjom sve dok se koristi za sopstvene potrebe, a prodavati komercijalno i pozivati se na originalno ime proizvoda - to je vec ocigledno.





Niko zaista nije spominjao izum, nema potrebe da se ljutis, takodje niko nije osporavao ili tvrdio koja je plocica bolja ili gora.

[zbotic]

Upišite u Google "diferential amplifier regulated power supply" ili "long-tailed pair regulated power supply" i dobiti ćete varijacije na temu



Evo vam ovdje lijepo i jednostavno objašnjeno kako to funkcionira pa napravite sami svoj primjerak. Original!



http://www.electro-tech-online.com/threads/stabilised-power-supply-with-current-limiting.158/



Može i varijanta riješena sveg nakita i nepotrebnog kompliciranja: http://www.moxtone.com/Uskok_SSpre.html

[ab]

Upišite u Google "diferential amplifier regulated power supply" ili "long-tailed pair regulated power supply" i dobiti ćete varijacije na temu



Evo vam ovdje lijepo i jednostavno objašnjeno kako to funkcionira pa napravite sami svoj primjerak. Original!



http://www.electro-tech-online.com/threads/stabilised-power-supply-with-current-limiting.158/



Može i varijanta riješena sveg nakita i nepotrebnog kompliciranja: http://www.moxtone.com/Uskok_SSpre.html

Ima li nesto vredno paznje od Single Output DC 12V/10A? Bio bih zaista zahvalan.

Izmenjeno Novembar 30, 2015 od ab-Co-axial

[zbotic]

Ampera će biti onoliko koliko mu staviš snažan pass tranzistor (mosfet). Napon po želji, tako da se izjednače lijeva i desna strana diferencijala (zener lijevo i naponsko djelilo desno).
