Čipovi sa tranzistorima snage

[kan042]

Kao i obično, ili ne stignem ili ne mogu nešto da uradim ili jednostavno čekam dijelove i u tom praznom hodu uzmem bilo šta da radim.
Naletih na (meni) interesantnu shemu sa čipovima TDA7294 i LM3886. Izgleda mi jednostavno a moćno tj. ovako bi mogli ovi čipci da
posluže i za razglas na žurkama. Kako nemam dovoljno ni znanja ni iskustva da sam procijenim molio bih vas za mišljenje i savjet oko ovakvih pojačala.

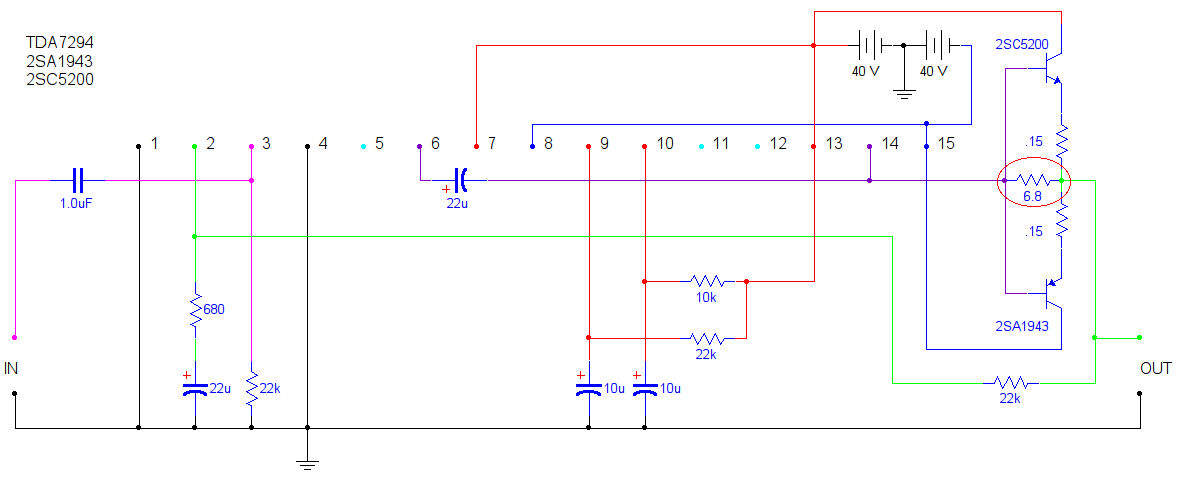

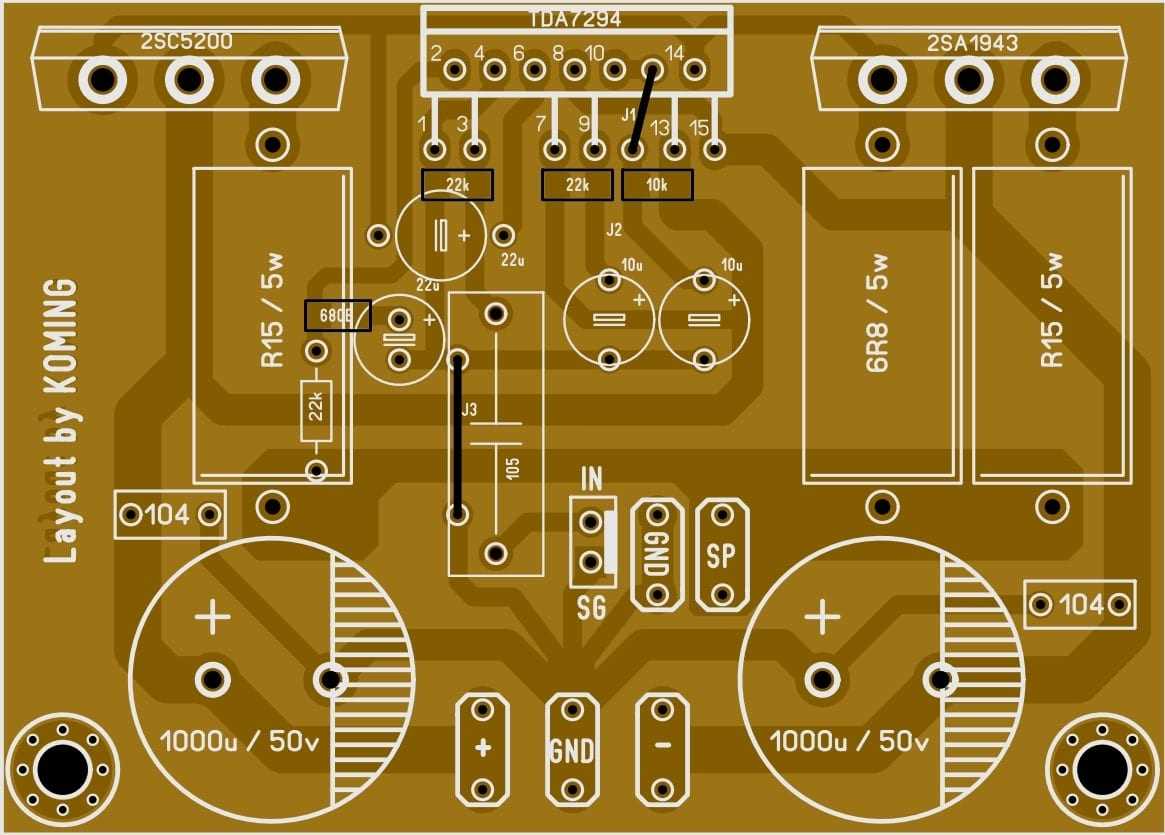

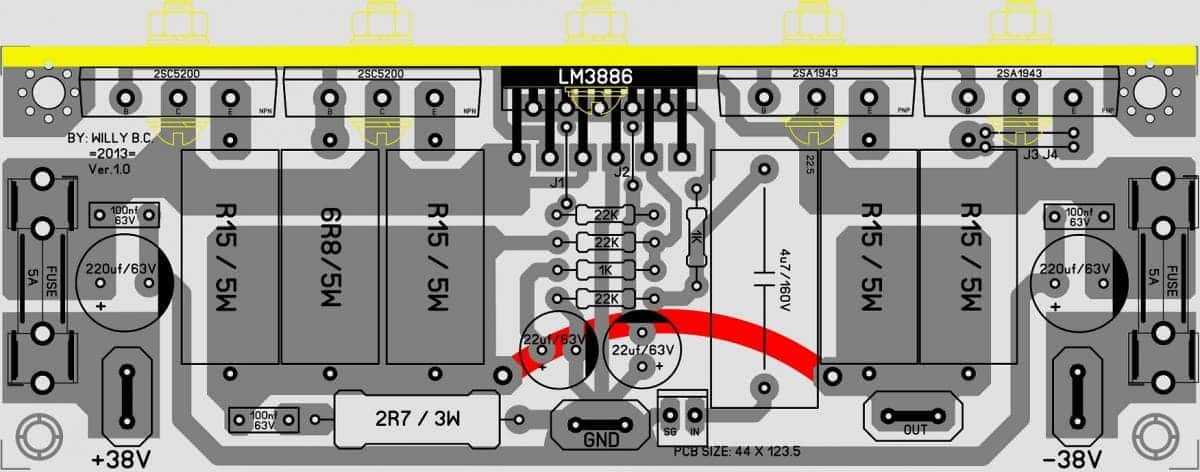

Osnovna shema je malo zbrkana (mislim na način crtanja) ali predloženo je i par pcb-a i za TDA i LM (str.16, str23).

http://www.diyaudio.com/forums/chip-amps/206591-tda7294-power-transistors-amp-tda7293-come-also.html





http://www.diyaudio.com/forums/chip-amps/206591-tda7294-power-transistors-amp-tda7293-come-also-16.html





http://www.diyaudio.com/forums/chip-amps/206591-tda7294-power-transistors-amp-tda7293-come-also-23.html



Planiram da radim samo sa jednim parom tranzistora u obje verzije, da li je to problem sa 4-omskim zvučnicima?
Max. napon za TDA7294 je +/-50V ali bez signala, inače je +/-40V. Da li bih za TDA7294 u ovakvom spoju mogao da koristim trafo 2X30V?

[kan042]

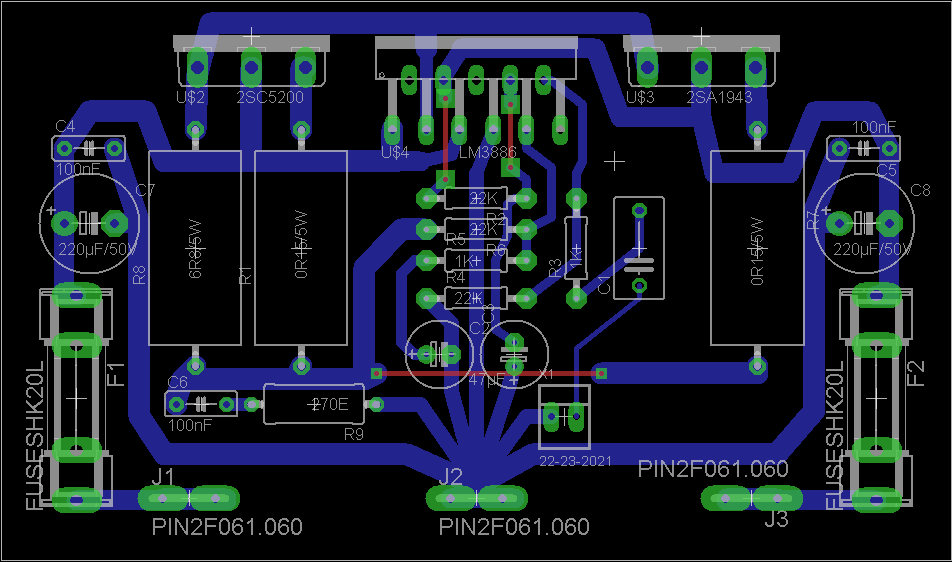

Malo crtao dok čekam





[HomeMadeAudioProject]

koliko mi se kao laiku čini tu će najveći zez biti od -0,65~0,70 do 0,65-0,70V na izlazu LM-a/TDA kola iz razloga što će zvučnik dobijati pobudu preko 6,8r pa ako još bude 4r zvučnik to će značiti da pobudu u tom rasponu napona dijeli sa 1,5 puta većim otporom nego što je sam. nakon tog napona aktiviraju se bipolarci i to od 200mA struje prema zvučniku(100mA po grani napajanja). nakon toga napon na 6r8 prelazi 0,7V i počinju da djeluju bipolarci sa strujnim pojačanjem od 50-60-70 i praktično iz cijele stvari poprilično "nervozno" praktično izbacuju vezu integralnog kola preko 6r8 sa zvučnikom. zapravo,ako i bude zvučnih problema oni će se dešavati baš u tom prelaznom periodu i pri tihom slušanju,nešto kao crossover distorzija kod b-klase. opet,sve su ovo samo laičke pretpostavke,nadam se da griješim.obično se za pobudu baza uzimaju padovi napona na otpornicima u granama napajanja,a izlaz iz integrisanog kola se povezuje na izlaz ka zvučniku direktno pa mu dodatni tranzistori pomažu baš pri najvećim opterećenjima.javi kako zvuči.

[misa]

Planiram da radim samo sa jednim parom tranzistora u obje verzije, da li je to problem sa 4-omskim zvučnicima?Max. napon za TDA7294 je +/-50V ali bez signala, inače je +/-40V. Da li bih za TDA7294 u ovakvom spoju mogao da koristim trafo 2X30V?

Imas i casopisu INFOELEKTRONIKA br.114 opis pojacala Q-Watt kao i izgled pripadajuceg PCB-a. Mislim da je to od prilike ono sto trazis. Sam cip LME49811 koji se koristi u Farnelu kosta 5.65Funti



Pozdrav Misa

[kan042]

Hvala momci (s malim zakašnjenjem)

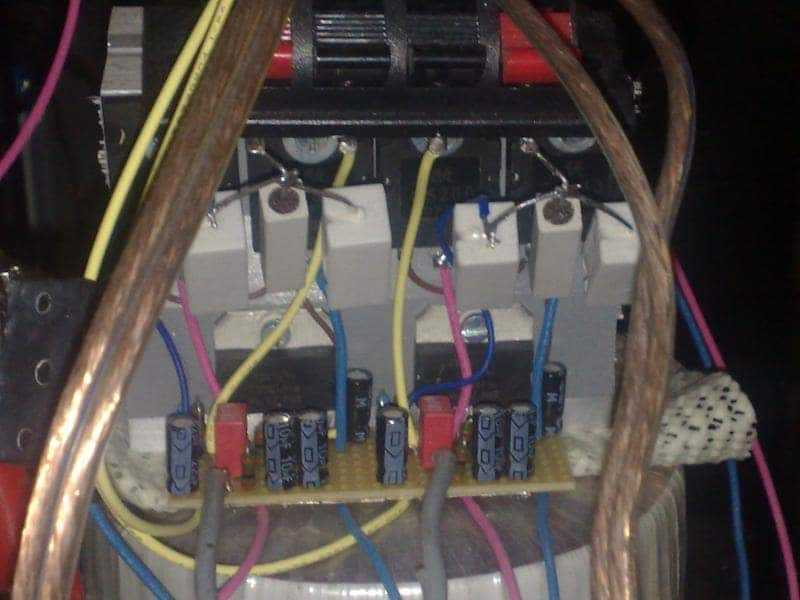

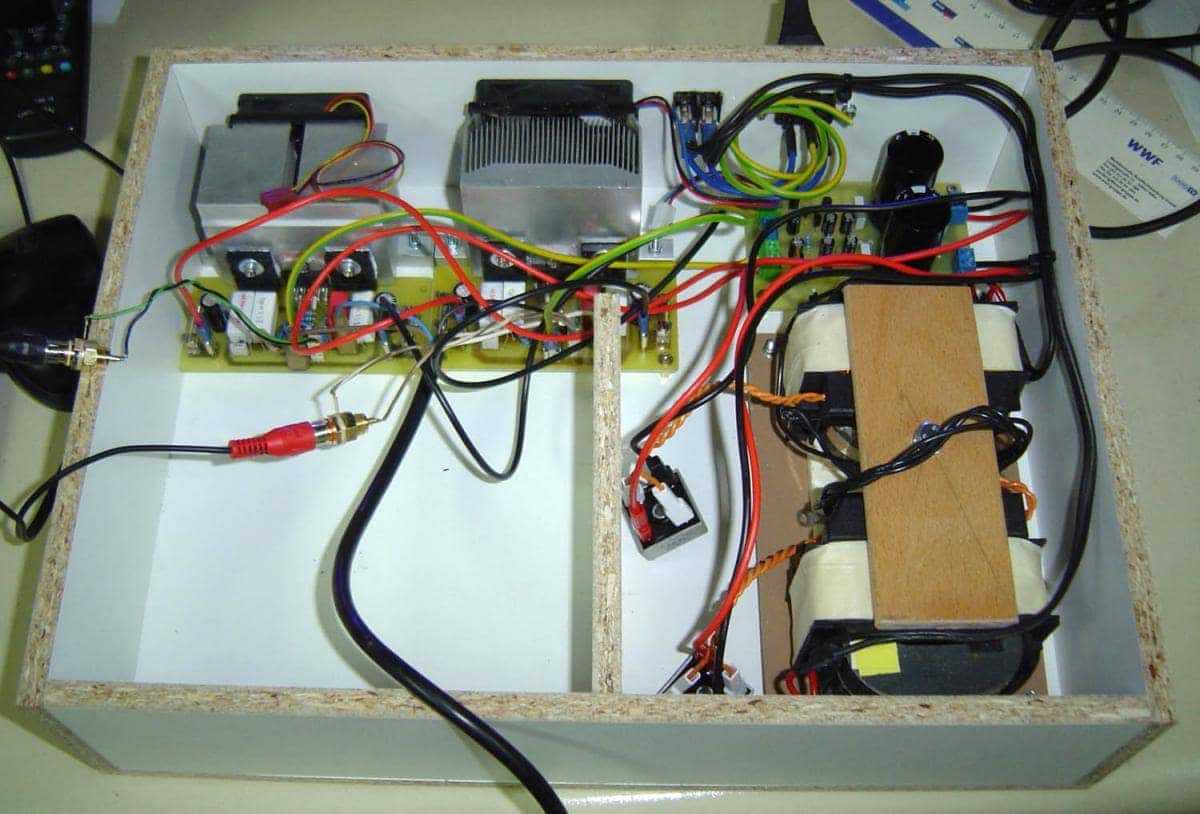

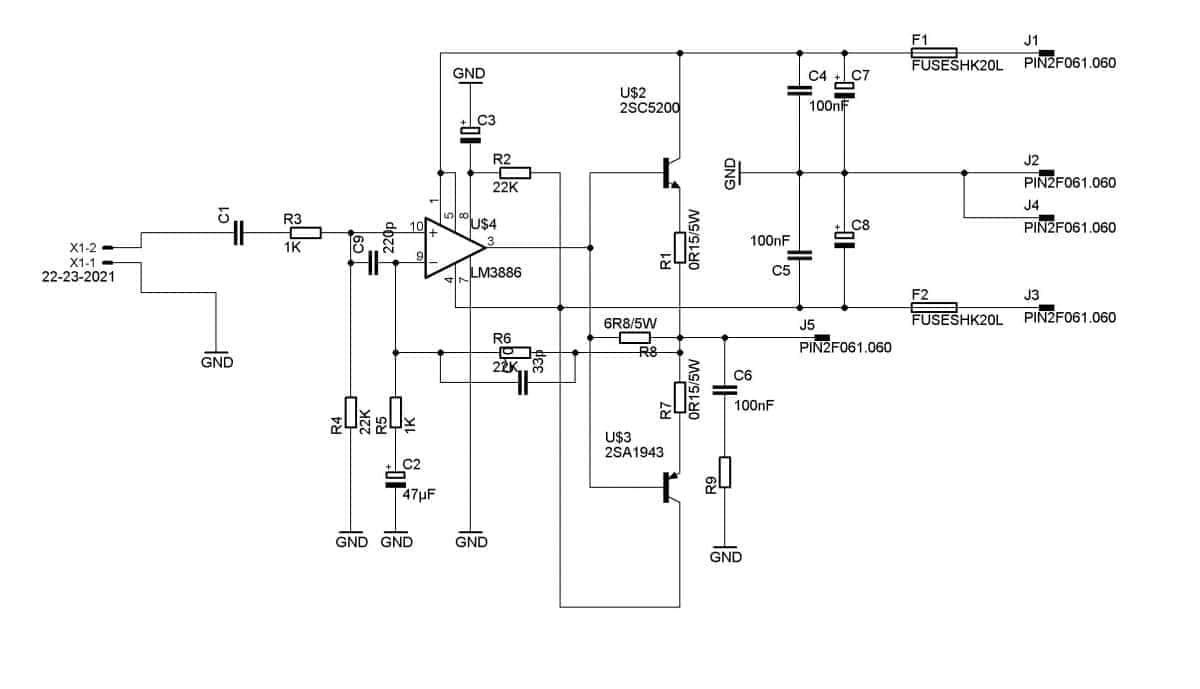

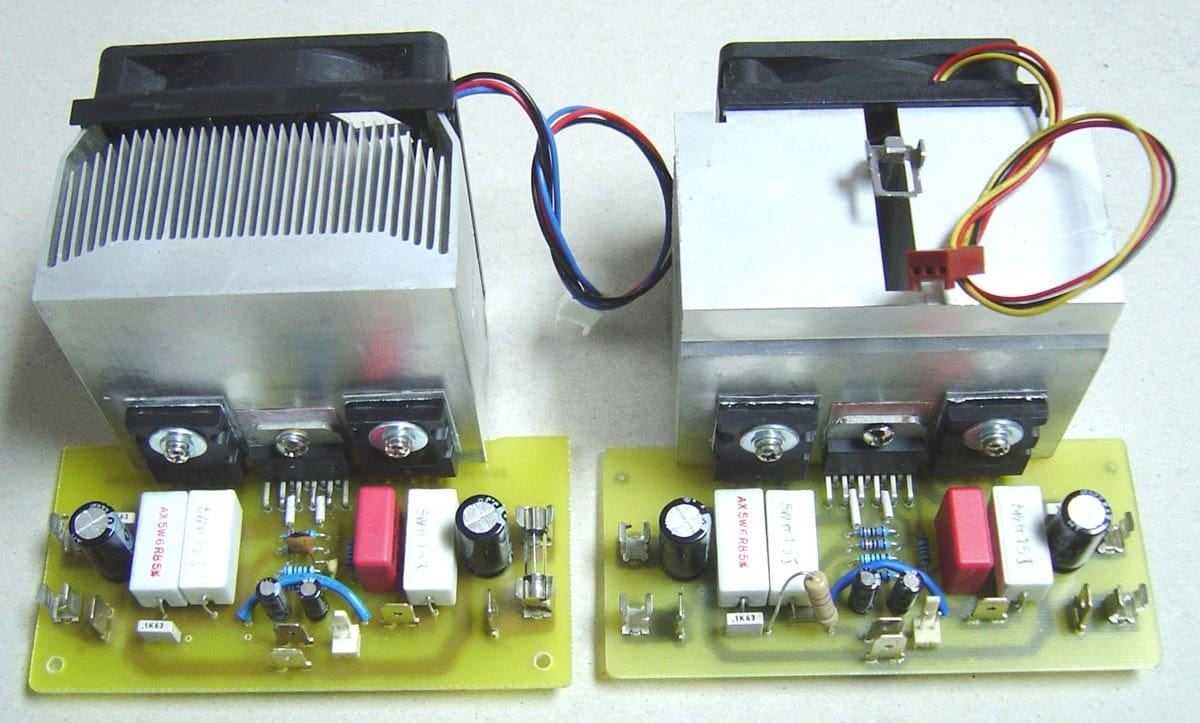

Probao sam LM-ove, sve OK. Prvo sam probao bez C9 i C10 ali je osciliralo k'o ludo. Sa kondenzatorima su oscilacije prestale. Na drugoj pločici sam dodao i za njih mjesto. Nažalost nemam takve zvučnike da mogu zaključiti koliko je to stvarno dobro i koliko ima snage. Mislim da je bolje pojačalo nego ovi zvučnici a s obzirom na namjenu meni radi posao. Sve je ispalo dosta jeftino i nadam se da ću sutra ili bar do kraja sedmice stići i ostalo da probam. Koristio sam dva trafoa od 30V (15V+15V). Nadao sam se da će sa 2 greca biti veći pad napona. Instrument pokazuje +/-40V. Vjerovatno malo laže ali ne bih ovako priključivao TDA čipove. Sa trafom 30V+30V /300VA ne pada ispod 42V.

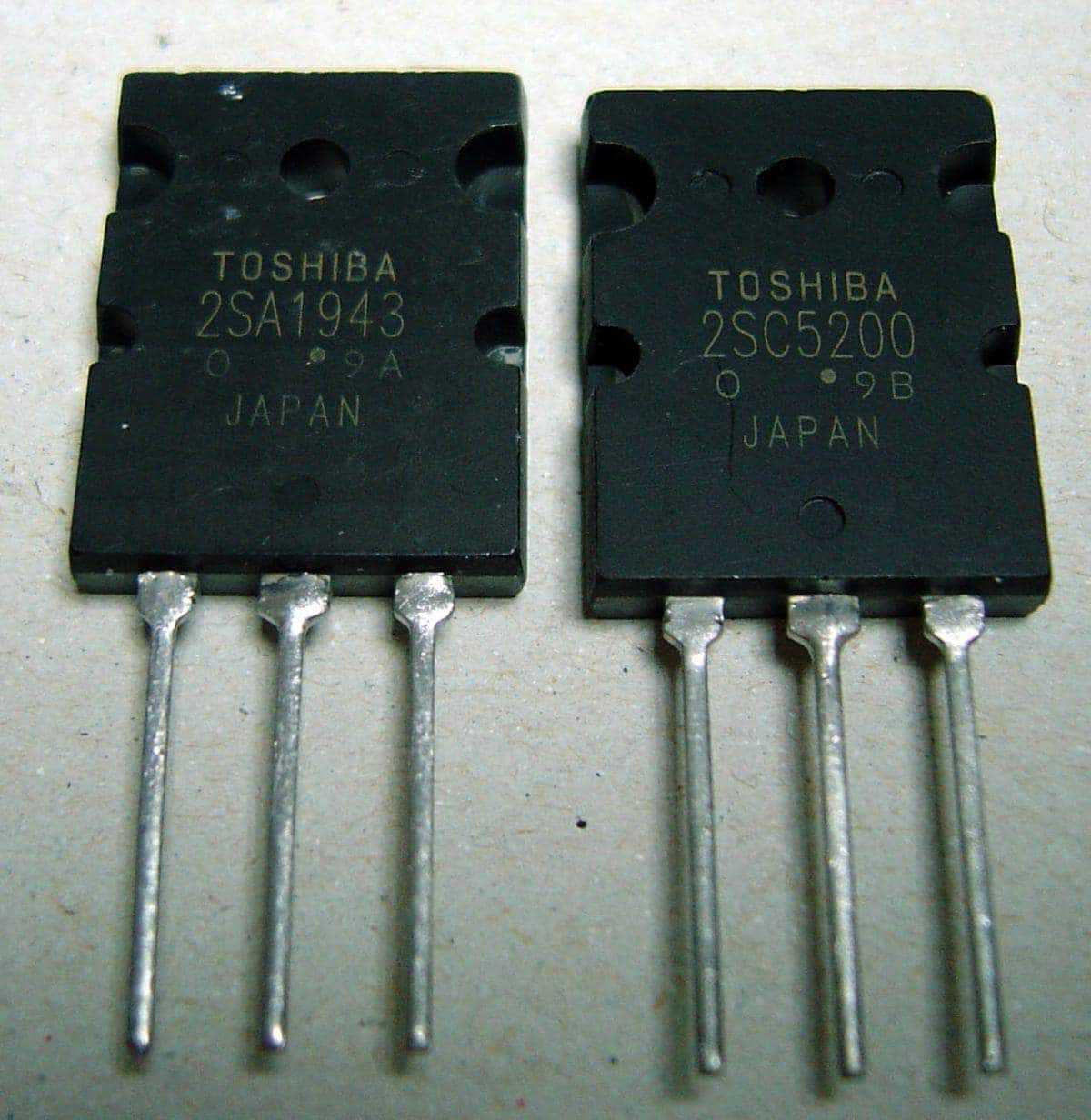

Danas stigli izlazni, nadam se da nisu baš šaša.



@Misa Evo napokon je stigla Infoelektronika br. 114.  Naravno pronašao sam Q-Watt prije na internetu i sviđa mi se. Sigurno je dosta kvalitetnije ali nažalost ne izgleda mi ni jeftino ni jednostavno kao ovo. Da nisam već započeo ovoliko stvari razmislio bi o tome. U svakom slučaju hvala na tipu.

@HomeMadeAudioProject Nisam toliko pitao zbog teorije koliko me je zanimalo praktično tj. da li je dovoljno jednostavno i jeftino a ipak prihvatljivog zvuka. Započeo sam ozbiljnije stvari pa mi je ovo više onako sekanje dok nešto čekam, bez velikih očekivanja.

Još nisam napravio otvore za ventilatore a vjerovatno ću i njih morati uključiti.

Razmišljam da li bih mogao sa otpornicima iza izlaznih tranzistora a prije TDA da ipak stavim na trafo 30V+30V AC.
