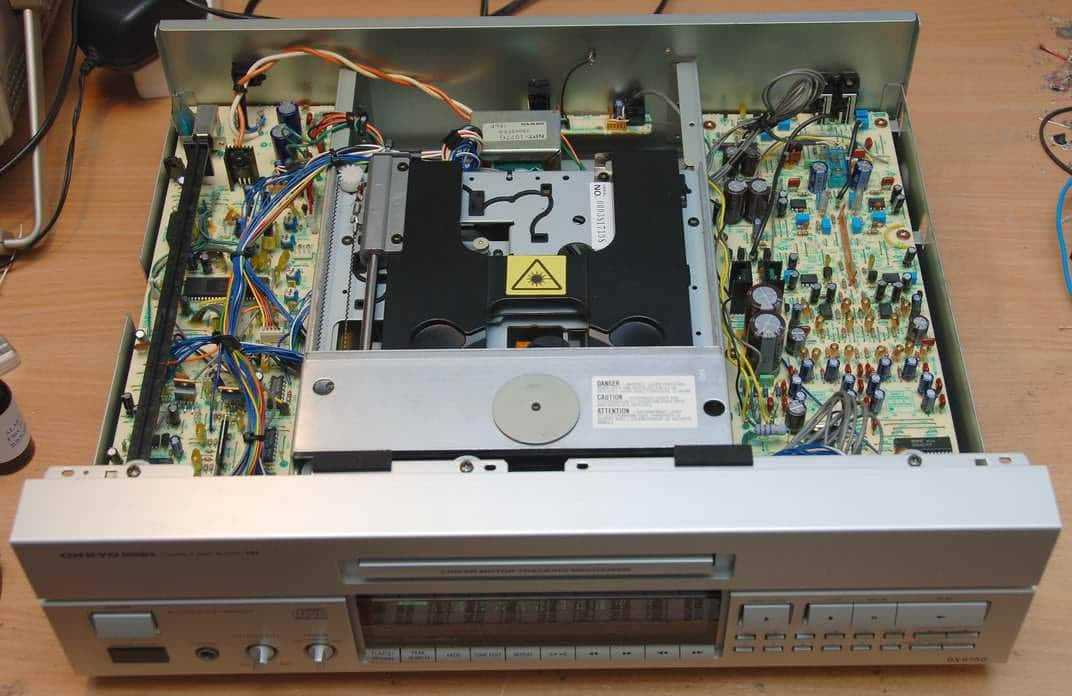

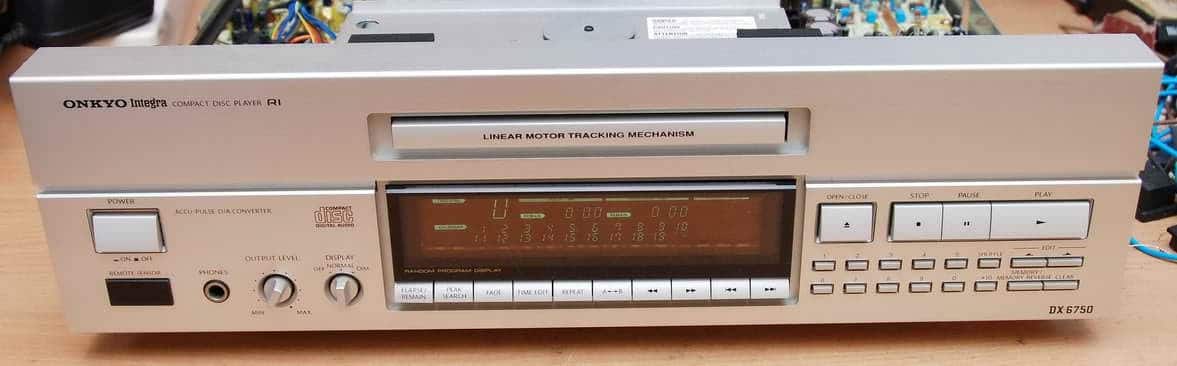

Impuls Napisano Decembar 1, 2009 Share #1 Napisano Decembar 1, 2009 Evo jos jedan cd plejer i mojoj radionici. Za razliku od prethodnih Denona ovo je pravi klip u tockove. Iako inzenjerski savrseno zamisljen:1. prekidac je nazad kod ulaza kabla u kutiju2. trafo je blizu prekidaca a vodovi 220 se vode najkracim putem3. servo je totalno odvojen na levoj strani sa svoji napajanjima4. DAC i analogni deo totalno odvojen na desnoj strani sa svojim napajanjima5. svi kondovi iako ne nekog kvaliteta bajpasovani sa Panaosnic blokom6. svi kondenzatori na kriticnim mestima ili su stirofleks ili polipropilen7. laser na magnetu8. dupli dac-ovizvuk odlican ali ni blizu onog sto bi se ocekivalo od ozbiljnog cd plejera. Link to comment Podeli na ovim sajtovima More sharing options...
gidjga Napisano Decembar 1, 2009 Share #2 Napisano Decembar 1, 2009 Pa,šta mu radimo? Link to comment Podeli na ovim sajtovima More sharing options...

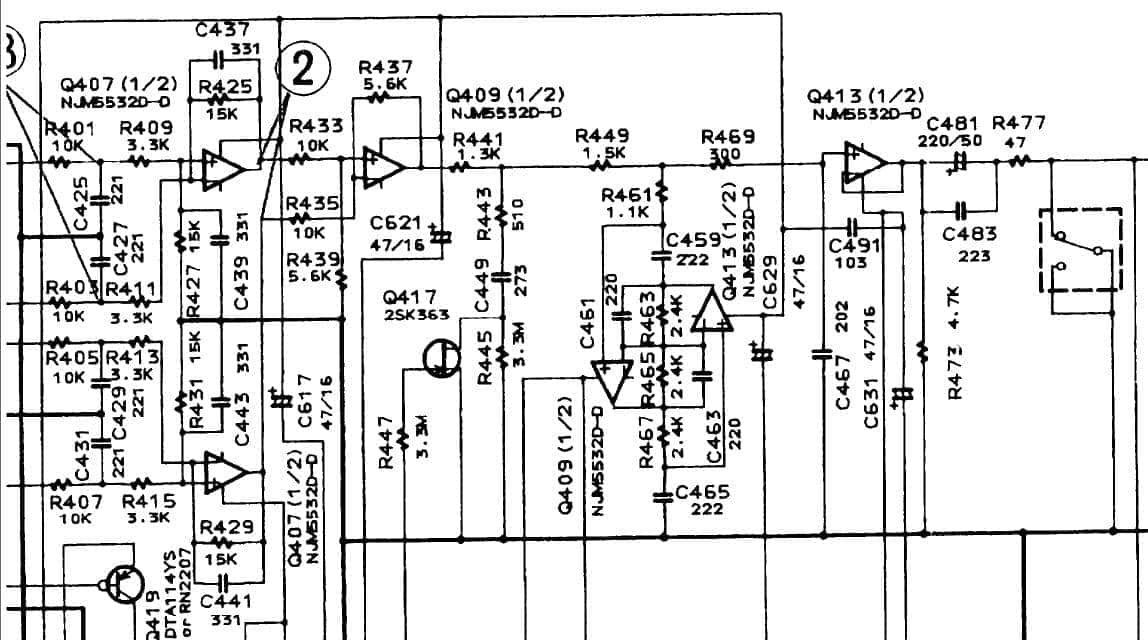

Impuls Napisano Decembar 1, 2009 Autor Share #3 Napisano Decembar 1, 2009 Polako. Prvo da izlozom jedan problem a to je: nakon standardnog pregleda cd plejera, stanja lasera, zamene motora koji je vec bio na samom izdisaju (i bucno je radio i tesko pronalazio kasnije numere), zamene kondova kvalitetnijim (Nipon PSE u digitaliji i Muse KZ u analognom delu), zamena izlaznog drljavog obicnog konda sa bipolarnim Nichicon Muse ES, montaze podnozja za isprobavanje raznih OP-a usledilo je slusanje.Rezultat: uradjenje izmene su u mnogome popravile zvuk, cd nije vise zvucao isprazno tanko vec sa dubinom, detaljima u visokim, lepim srednjim ali jos uvek kao da imam zavesu preko zvucnika. Kombinacija Op-a moze uz upornost da da dobru kombinaciju ali u ovom slucaju je problem bio druge vrste. Pokusacu sad da ga izlozim ali prvo da postavim semu analognog delaOvo je sema. Na levoj strani se vide dva diferencijalna pojacavaca koji oba obradjuju isti signal sa dac-a samo u kontra fazi. Nakon toga oba signala ide na Op Q409/1 koji takodje radi kao diferencijalni pojacavac. Nakon toga idu Q409/2 i Q413/1 koji rade kao niskopropusni i visokopropusni filtar i na kraju Q413/2 kao izlazni bafer. Moj zakljucak je: koja glupost, al su ga zakomplikovali. Kao sto uvek biva ko se zadnji smeje najsladje se smeje tako su se u ovom slucaju smejali inzenjeri Onkya kako cu se nasankati.Ideja je sledeca: rasteretiti signal suvisnih op-a tako sto cu ostaviti jedan diferencijalni pojacavac i na izlazu izlazni bafer prepraviti u niskopropusni filter. Krenuh i preradu i kao sto sam i ocekivao rezultat nije izostao. Zvuk je postao izuzetno brz, otvoren, dubok, detaljan a pravim izborom operacionih sam dobio neutralnost i prirodnost.Pusticu vas da malo proucite radove pa cu nastaviti kasnije. Link to comment Podeli na ovim sajtovima More sharing options...

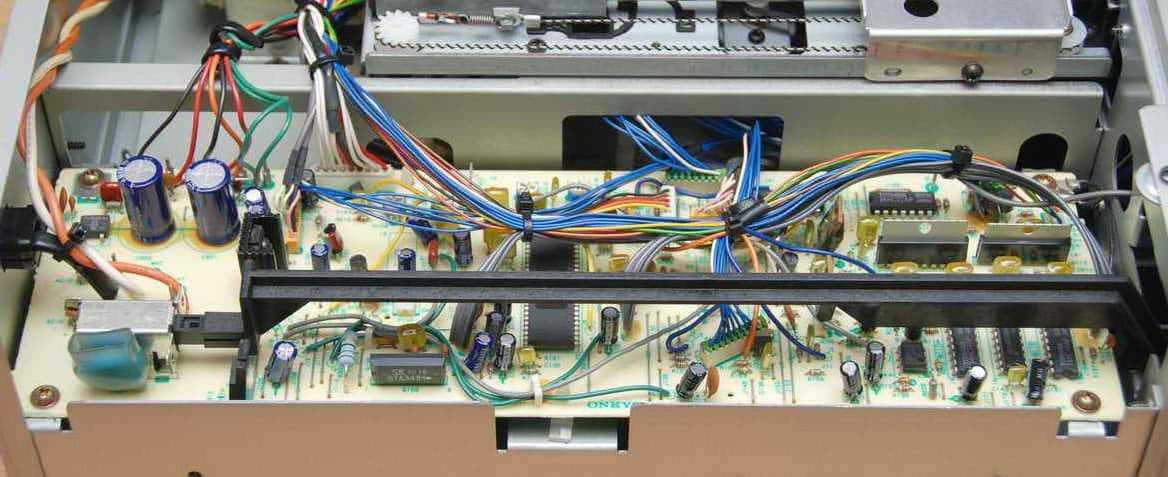

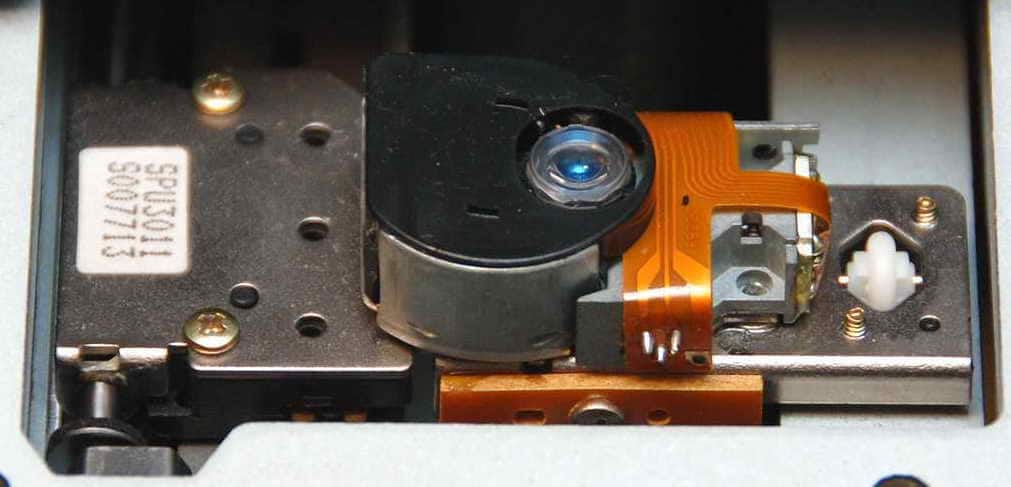

Impuls Napisano Decembar 1, 2009 Autor Share #4 Napisano Decembar 1, 2009 Dok ne napisem sledece evo jos par fotki:servolaser Link to comment Podeli na ovim sajtovima More sharing options...

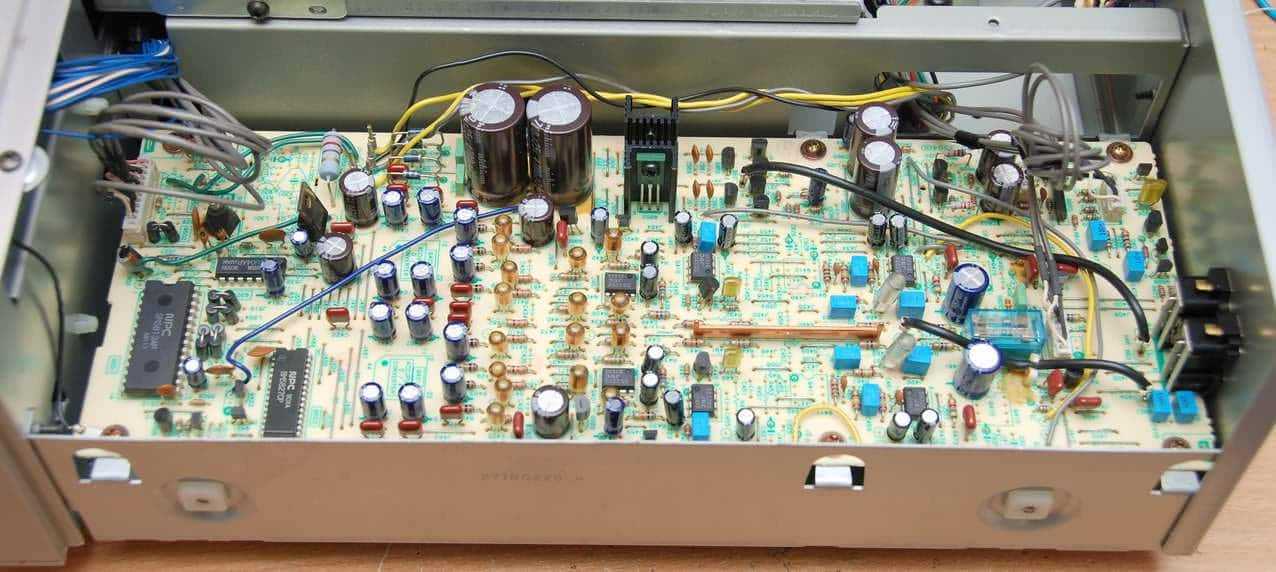

Impuls Napisano Decembar 1, 2009 Autor Share #5 Napisano Decembar 1, 2009 Dac i analogni deo Link to comment Podeli na ovim sajtovima More sharing options...

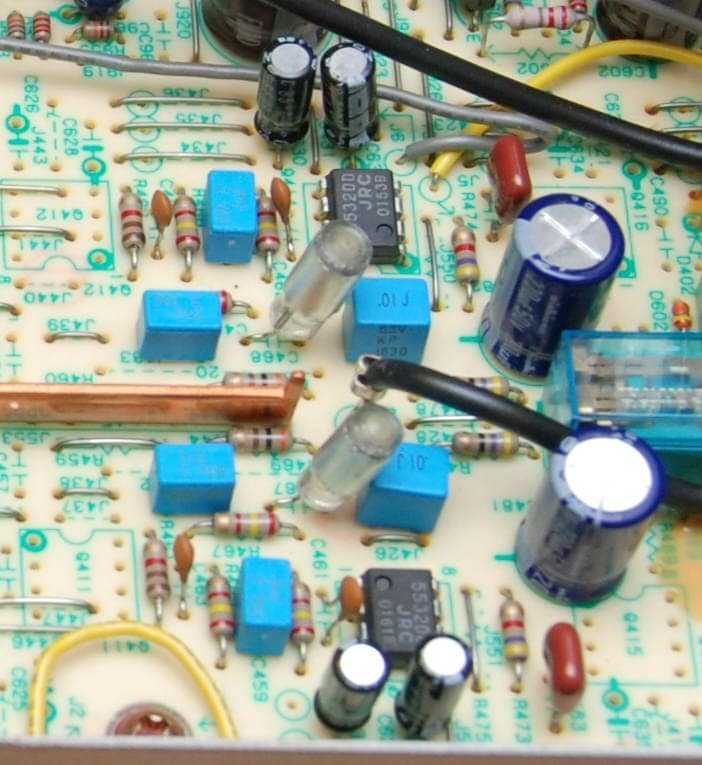

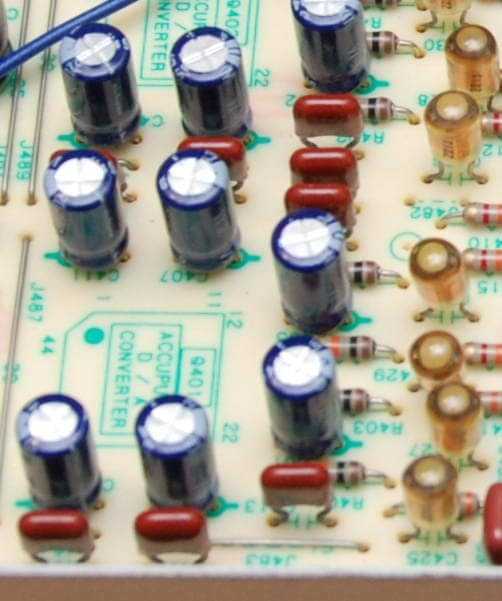

Impuls Napisano Decembar 1, 2009 Autor Share #6 Napisano Decembar 1, 2009 I pogled na kvalitetno zamisljeno napajanje sa bajpas blokovimai kvalitetnim stirofleksima i polipropilenimana poslednjoj fotografiji se vidi i izlazni mute rele umesto tranzistora sto je pohvalno. Na jednoj fotki mozete videti i stiroflexe oblozene bakrom sto sprecava uticaj smetnji na signal. Perverzija zar ne? Videcete posle sta je od svega toga istina.Ubice ga Bili! Link to comment Podeli na ovim sajtovima More sharing options...
Impuls Napisano Decembar 1, 2009 Autor Share #7 Napisano Decembar 1, 2009 Da nastavim. Necu pisati sve odjednom pa nemojte biti nervozni.Nakon izbacivanja gomile op-a i prikljucenja samo prvog operacionog kao diferencijalnog pojacavaca ucinilo mi se da cujem neko zujane na tihim delovima kompozicija. Obartio sam paznju malo i detaljnije i stvarno je bilo zujanje. Prebacio sam se na slusalice da bih sve to mnogo detaljnije cuo. Uporno trazenje problema dovelo me je prvo do spoja mase sa sasijom preko konda iako je masa i sasija vec povezana na sasvim suprotnoj strani preko chincheva. Sve smetnje koje se indukuju u kucistu vrate se preko kondova u kolo. Ovo na brze operacione utice jako negativno i svaka smetnja se pojaca i prosledi u zvuk. Odvajanjem ove mase zujanje se smanjilo ali je i dalje postojalo. Tragajuci dalj eza problemom ustanovio sam da ostatak smetnje potice od drugog operacionog koji se uopste ne koristi ali obradjuje signal. NJegovim iskljucenjem smetnje je nastalo ali je to bio razlog da pomislim da nesto nij eu redu sa vodovima jer se njegov izlaz ponasa kao predajnik a ulaz drugog op-a kao antena. Srecan sto sam resio problem, pslusam i ustanovim da sam sada dobio izuzetno tih brum. Moram ponoviti da sve ovo pratim na slusalicama i da se na zvucnicima ovo uopste ne cuje. Interesantno je da dok sam imao zujane ako stavim prst na bilo koji kond zujanje prestane. Ili ako uhvatim neki od kablova prstima zujanje se smanji.Da se vratimo na brujanje. jos ga nisam uklonio ali je to dovoljan razlog da ispratim mase i prekrojim kak bi to trebalo da bude. Tada se ne bi trebalo desavati ni zujanje.Zbog cega se sve ovo desava. To vam je kao kad hocete da napravite kucu za prodaju od letava i dasaka. kad ustanovite da samo sto se ne raspadne vi dodate dve ubetonirane gredice samo da je drzi da ne padne. Onda stavite gipsane ploce i sve lepo ofarbate i imate dobar proizvod za trziste Onkyo je dobrom zamisli ali sa jako losim komponentama krenuo u izradu cd-a pa se na pojavu problema brujanja setio da ako doda jos jedan diferencijalni u kontra fazi zajednicki signal (u ovom slucaju brujanje i zujanje) ce se potirati. Da bi se jos osigurao da se to ipak kod nekog ne desi dodali su niskopropusni i visokopropusni filtar i onda takav ispeglan signal propustili kroz bafer i moze na trziste.Pokusacu da pravilnim pristupom problemu resim na ispravan nacin a to je otklanjanjem problema a ne njegovim maskiranjem. Rezultat to jest zvuk u tom slucaju ne bi trebao izostati iako je dac neki za kog nema ni datasheeta na netu. Link to comment Podeli na ovim sajtovima More sharing options...
Impuls Napisano Decembar 1, 2009 Autor Share #8 Napisano Decembar 1, 2009 I samo jos jedna napomena. U ovoj temi izlozicu sve probleme i opisno reci kako sam ih resio. Konkretno resenje nece biti obrazlozeno fotografijama i tacnim primerima secenja stampe i prekrajanja vodova. Mislim da je moj doprinos DIYaudio forumu i u ovakvim objasnjenjem velik a neke delove zadrzavam za sebe jer su ipak rezultat visegodisnjeg iskustva i znanja. Link to comment Podeli na ovim sajtovima More sharing options...
Impuls Napisano Januar 10, 2010 Autor Share #9 Napisano Januar 10, 2010 Nakon prekrajanja vodova mase i napajanja izgubio se bilo koji oblik bruma i zujanja. Gomila operacionih je izvadjena a nakon otklanjanja svih smetnji vratio sam se na balansirabi izlaz iz Dac-a tako da sam imao dva samostalna diferencijalna pojacavaca odmah iza DAC-a. Nakon tog aje trebalo uraditi jos jedan diferencijalni, aktivni filter i bafer i to bi nas opet vratilo na gomilu operacionih koje smo izbacili sto se vidi zaokruzeno na fotografili. Neki otpornici su orali biti dignuti da ne smetaju. Link to comment Podeli na ovim sajtovima More sharing options...

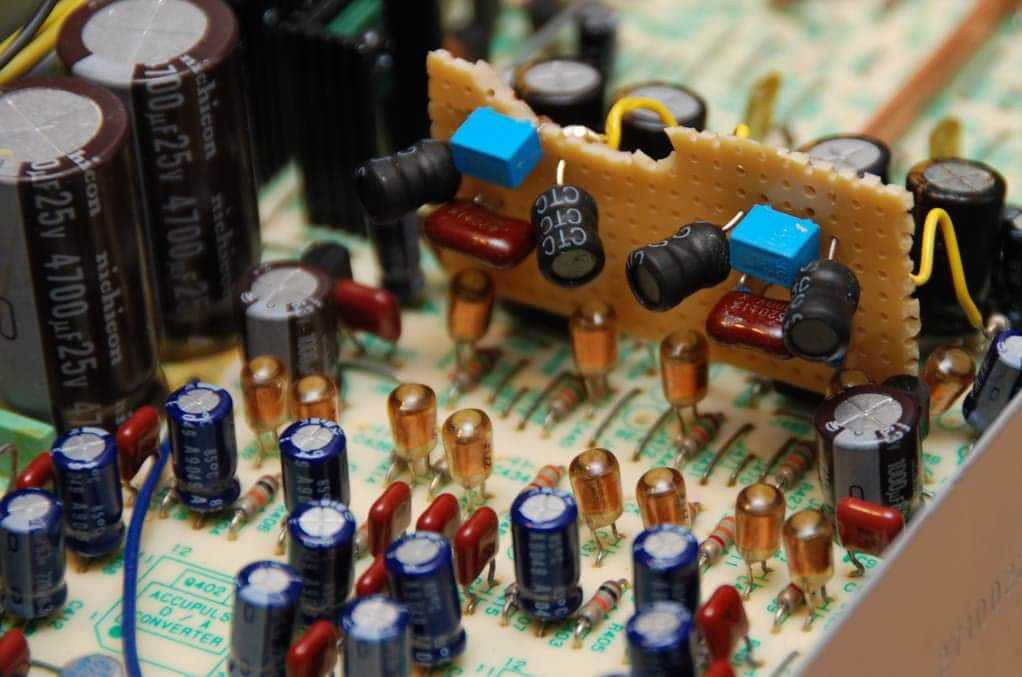

Impuls Napisano Januar 10, 2010 Autor Share #10 Napisano Januar 10, 2010 Odluka je pala da filter uradim pasivnim elementima sa 18db, RC+LC i onda na diferencijalni koji je ujedno i izlaz cd-a. Mute je uradjen sa relejem tako da tu nije trebalo nista raditi. Izlazni elko je Muse ES, u napajanju operacionih je Muse KZ a u digitali Nipon Chemicon PSE. Vlasnik neka mi ne zameri sto je dodatna plocica nepravilno odlomljena ali to je seceno u montiranom stanju jer je bila dosta veca dok sam pravio filter pa je skracena kad se doslo do konacne varijante.Zvuk necu komentarisati ali oni koji poznaju moj rad znaju kakav je i rezultat. Najbolje bi bilo da vlasnik sam napise koju rec. Link to comment Podeli na ovim sajtovima More sharing options...
Ја sam sam Napisano Januar 10, 2010 Share #11 Napisano Januar 10, 2010 Лепо нема шта Него Импулсе шта мислиш о Онкиу Д Икс 7110, тј. шта му урадити јер ми је бас исувише мекан у комплетној звучној слици.Или уопште шта радити, и дал по теби то може дати нека побољшања.ЦД је моје власништво и потпуно је исправан као и ласер.Ласер је мислим КСС240А, да не отварам уређај!Хвала!стоН_Колд Link to comment Podeli na ovim sajtovima More sharing options...

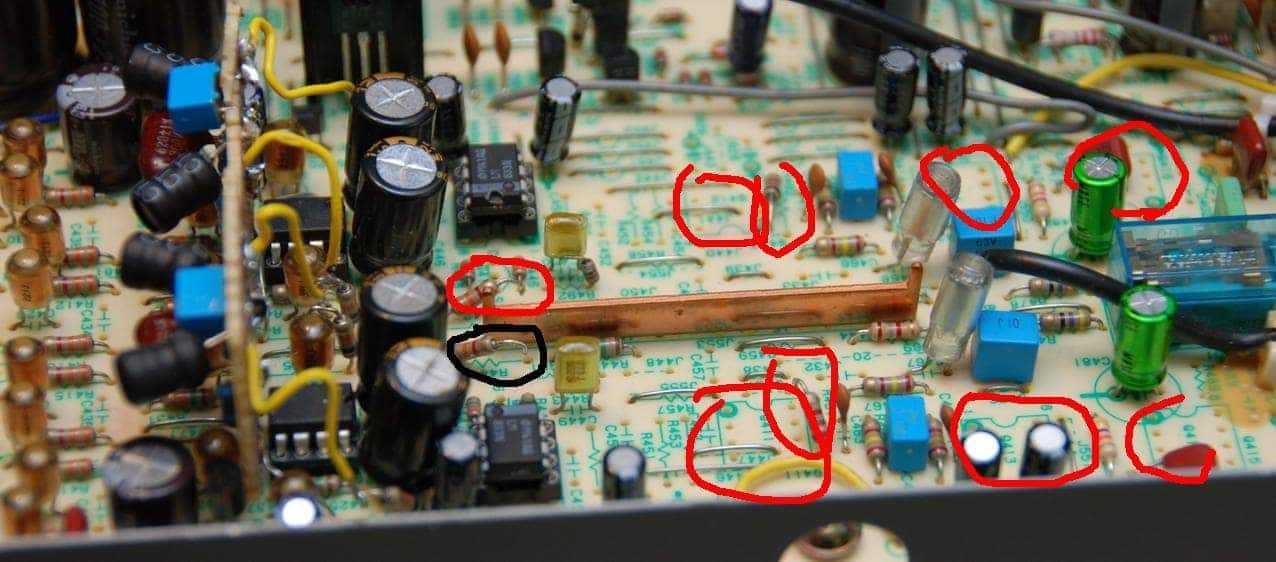

Impuls Napisano Januar 10, 2010 Autor Share #12 Napisano Januar 10, 2010 Onkyo je jako mnogo zabrljao u vodovima napajanja. Ne znam kako je kod tog modela ali taj dac ne daje nalbolji zvuk iako sam sa njim izvukao mnogo dinamike iz ovog modela i prirodnog i otvorenog zvuka, bas je ostao malo meksi. Za pocetak preporucujem da se izbaci ovo sto je zaokruzeno zelenim a da se doda zavojnica i kond za dodatni filter a izlaz prvog op-a direktno spoji na izlazni kond. Pri ovom treba paziti da kada se otkaci filter da se ulazni pin umasi preko postojeceg otpora da ne bi oscilovao i smetao drugoj polovini op-a. Filter koji j edodan sa zavojnicom treba na probu podesiti. U mom slucaju sam morao zameniti postojeci blok na 620pF (c401, 402 na ovoj slici) a dodati zavojnicu od 6.8mH i blok od 2,2nF. Probao sam sa malo manjom vrednoscu bloka pa me bolela glava a to mi je uvek pokazatelj prolaska digitalije u zvuk dok sa vecom vrednoscu visoki su bili srezani.nakon ovih izmena ako se desi da se cuje zujanje, brujanje ili pistanje trebace se pozabaviti rasporedom vodova mada se ovde radi o jednom dac-u pa ne bi trebalo biti problema kao sa 6750 jer je tako masa vucena na tri strane o onda spojena ponovoPodrazumeva se da treba staviti kvalitetne elektrolite i oko dac-a i oko op-a a na kraju izabrati op po sopstvenom ukusu. Jedan od jeftinijih a lepo zvucecih je OP275, prirodan, prijatan i samo za nijansu mutniji od vrhunskih ali daleko ispred 2134 po mom ukusu. Link to comment Podeli na ovim sajtovima More sharing options...
Ја sam sam Napisano Januar 10, 2010 Share #13 Napisano Januar 10, 2010 Ок, само да нађем СМ за мој Онкио!стоН_Колд Link to comment Podeli na ovim sajtovima More sharing options...
Impuls Napisano Januar 10, 2010 Autor Share #14 Napisano Januar 10, 2010 ta sema je od 7110 Link to comment Podeli na ovim sajtovima More sharing options...
Ја sam sam Napisano Januar 12, 2010 Share #15 Napisano Januar 12, 2010 Јој колега погубио сам се у шемама! Ајмо поново стоН_Колд Link to comment Podeli na ovim sajtovima More sharing options...
Ја sam sam Napisano Januar 14, 2010 Share #16 Napisano Januar 14, 2010 Ево колега да не кажете да се ништа не ради. Отворих ЦД плејер и нађох да се ознаке на штампи са ознакама у шеми не подударају! Ево и слика! стоН_Колд Link to comment Podeli na ovim sajtovima More sharing options...
Ја sam sam Napisano Januar 14, 2010 Share #17 Napisano Januar 14, 2010 Ево још једна слика! Шта чинити а не скидати штампу? стоН_Колд Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Januar 14, 2010 Share #18 Napisano Januar 14, 2010 bači ga kroz prozor Link to comment Podeli na ovim sajtovima More sharing options...
Impuls Napisano Januar 14, 2010 Autor Share #19 Napisano Januar 14, 2010 Koliko ja vidim podudaraju se samo deo koji vama treba je jos nize na delu koji niste fotografisali. Vide se samo malo u donjem desnom uglu krajevi otpornika R406 i R408 Link to comment Podeli na ovim sajtovima More sharing options...
Ја sam sam Napisano Januar 14, 2010 Share #20 Napisano Januar 14, 2010 bači ga kroz prozor Ма бацим ти свастики, Баш! Колега Имплс:Ајд видећу!стоН_Колд Link to comment Podeli na ovim sajtovima More sharing options...
Ја sam sam Napisano Januar 15, 2010 Share #21 Napisano Januar 15, 2010 Послушах "Глас разума"! Нисам хтео много да мозгам, премоштено уоквирено зеленим са предходне шеме! Кондезатор и две пригушнице нисам додавао јер се дигиталија не чује Можда ћу још једино да пробам да заменим два електролита 10 Микро фарада блоковима. Звук се разликује од оригиналног прилично. Добијена већа ширина звучне слике, као и дубина у простору тј. дубина бине. За таква упоређивања користим неколико дискова чувеног Др. Џона. Некако ми та музика прија! Раније је цео Бенд био некако у средини, шта се тачно догодило, немам појма али ми се свиђа. Није ми јасно зашто су људи запустили производе фабрике Онкио кад то и нису тако лоши уређаји. стоН_Колд Link to comment Podeli na ovim sajtovima More sharing options...
