kako uvezati DC zaštitni sklop na pojačalu

[stein]

Nešto čačkam pa sam zapeo. Pojačalo ima na sebi sve kontakte veoma jasno obeležene što se tiče tačaka gde se dovodi signal, napajanje i izlaz na zvučnik. Na pločici se nalazi i jedna tačka koja preko diode dovodi napon na sklop za kašnjenje/zaštitu od DC napona na izlazu. Tamo je vod skroz tanak i ima samo oznaka "AC" znači da se tamo dovodi neki naizmenični napon. Pošto je naznačeni napon na releu 12VDC, probao sam da dovedem 15VAC na već spomenutu tačku i ništa. Potom sam povećao napon na 30VAC i opet ništa, rele neće da klikne. Pojačalo se inače napaja sa nominalnih +/-34VDC ali je odstranjeno sa hladnjaka tako da ne smem da ga spojim na napajanje a prvo bih da rešim pokretanje relea koji seče izlaz na zvučnik. Šemu, naravno nemam a ako niko nema neku posebno dobru ideju, pokušaću da nekako ispipam šemu sklopa. Inače, 15VAC i 30VAC sam doveo sa malog 10VA trafoa, tako što sam jedan kraj vezao na tu obeleženu tačku, a drugi kraj spojio na tačku gde se veže 0V. Uglavnom, ništa... Nezgodacija mi je što je pločica malo dvostrana i nezgodna za ispipavanje jer se oznake na 6 komada tranzistora ne mogu pročitati zbog položaja kućišta tranzistora. Reč je o TO92 kućištu, a na dva mi se čini da piše C1845 i A992...

[Zen Mod]

izmesao si sve u prezentaciji ;1 .da li je DC zastita posebna p[locica 2. koje kontakte imas na toj plocici ? pretpostavljam U+ , GND , AC , LSin , LSout ?

[Sipi]

.... ne smem da ga spojim na napajanje...

A jel' smes da ga slikas, da vidimo o cemu se radi, jel' to neki DIY, komercijalni uredjaj, o cemu se radi ?

[stein]

izmesao si sve u prezentaciji ;1 .da li je DC zastita posebna p[locica 2. koje kontakte imas na toj plocici ? pretpostavljam U+ , GND , AC , LSin , LSout ?

Sve je na jednoj pločici. Na jednoj strani su ulazni + i - za signal, to mi je jasno. Potom, ima + i GND prema zvučniku. Posebno ima tri tačke za napajanje DC naponom (nisam dobio trafo ali piše da je +34V, GND i -34V, i ima posebno jedan kontakt gde samo piše AC. E sad, nešto sam ispipavao...posle kontakta malo ASCII...ide dioda pa 47k i potom 68k koji se spaja sa vodom od +34V a na istom vodu se nalazi i špulna relea koja je premoštena diodom tipa 1N4148, samim tim pretpostavljam da rele i neće kliknuti dok mu ne dam glavno napajanje za pojačalo. Ostaje samo pitanje čemu kog mog služi redni spoj od 34VDC preko 68+47k+dioda na čijem se kraju nalazi oznaka AC. Taj vod ne vodi nigde drugde. Ispipao sam ga redovno (e da žena zna šta ja pipam u deset uveče umesto...) bilo bi

[Zen Mod]

aj se akaj - jeste Aleph 5 - daj sliku da ne tupimo prste

+ i - za signal .....

inace AC je vodeci napon za antiklik pri gasenju - kad nestane AC , iskljucuje se rele ;

sto ce reci - momentalno , a ne kad se isprazne kondovi u napajanju

[stein]

aj se akaj - jeste Aleph 5 - daj sliku da ne tupimo prste

+ i - za signal .....

inace AC je vodeci napon za antiklik pri gasenju - kad nestane AC , iskljucuje se rele ;

sto ce reci - momentalno , a ne kad se isprazne kondovi u napajanju

Koji AC? AC signala? Jok. AC sa mreže? sumnjam...

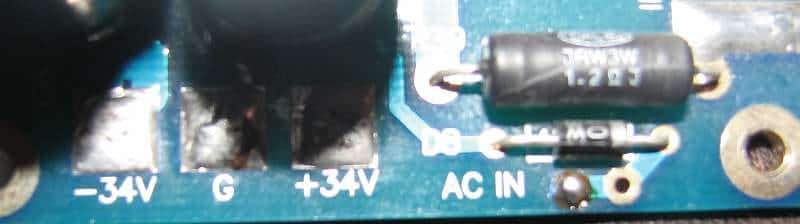

Eve ti slika...

edit: Našao sam principijelnu šemu i objašnjenje na Eliotovom sajtu...

[Zen Mod]

+34 , Ground , -34 - sve to sa napajanja za sam amp

AC dovodis sa jedne strane sekundara glavnog trafoa pre graetz-a , ali i to samo pod uslovom da imas Ground sa CT trafoa ......

ako si radio kako je sad moderno kod nas - dva nezavisna sekundara , pa dva graetz-a , pa gnd tek posle dva graetz-a ...... onda imas problem - moras obezbediti mali trafic za za AC sense ;

jedan kraj sekundara na Ground pojacala , drugi izvod sekundara na AC zastite

[Zen Mod]

nastavak žabe/dede u žabe/dede topiku

ZM

[stein]

+34 , Ground , -34 - sve to sa napajanja za sam amp

AC dovodis sa jedne strane sekundara glavnog trafoa pre graetz-a , ali i to samo pod uslovom da imas Ground sa CT trafoa ......

ako si radio kako je sad moderno kod nas - dva nezavisna sekundara , pa dva graetz-a , pa gnd tek posle dva graetz-a ...... onda imas problem - moras obezbediti mali trafic za za AC sense ;

jedan kraj sekundara na Ground pojacala , drugi izvod sekundara na AC zastite

Kao da sam znao... Ali sam probao naopako...

Svaki kanal će imati po jedan trafo sa sekundarom koji ima zajednički izvod a grec je 4 komada MUR20100 po kanalu. Na oba trafoa ima po jedan dodatni namotaj od 13VAC, male struje pošto sam svakako planirao da dodam neku vrstu sklopa za kašnjenje a pošto nisam tačno znao šta će biti, napon je onako, odokativno ispao 13V... U prvoj varijanti, trebalo je da bude Krell klon... ovako, nije...

[Zen Mod]

dakle - reseno ;nista dok ne sastavis sve , pa ce ti i proraditi .sto se tice AC prikljucne tacke - tu dovedi vod sa polovine sekundara glavnog namotaja .napravljeno je da radi tako

[stein]

dakle - reseno ;nista dok ne sastavis sve , pa ce ti i proraditi .sto se tice AC prikljucne tacke - tu dovedi vod sa polovine sekundara glavnog namotaja .napravljeno je da radi tako

O-ket!
