raspored signala na 3,5 mm speaker jack

[sir Oliver]

Iskopah odnekud Usb zvučnike bez zvučnika.

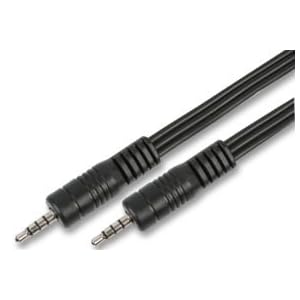

A4 Tech AU-100 USB sound card baziran na CMI chipu sa izlazom za zvučnike ( kojih nemam). Može da se budži i vadi SPDIF ( a i optical out) ali me interesuje da priključim neke malene zvučnike na to. Konektori su dva ( crveni i beli) 3,5mm jacka. Zbunjuje me što su jackovi četvoropolni. ( tri crte i četiri segmenta). Nešto kao na ovoj slici samo crveni i beli.

Kolko ja sa ovaj moj mozak razumem, ovde su dva pola višak. Zvučnik ima + i - a ovde ima još dva nedefinisane funkcije i rasporeda.

Da li neko zna kako povezati ovo na zvučničiće? Tj , šta je šta ovde? Ono što sam našao o četvorolpolnim jackovima kaže da je tu L R V(ideo) i masa što nema veze sa ovime.

[Ја sam sam]

Отвори па погледај како и шта је повезано. Неки Сони вокмени су имали слушалице са таквим конектором. Четврти пин је служио за даљинско управљање.

[sir Oliver]

Отвори па погледај како и шта је повезано. Неки Сони вокмени су имали слушалице са таквим конектором. Четврти пин је служио за даљинско управљање.

A treći?Samo zvučnici, nema mic.

[Ја sam sam]

Ваљда маса?

[Дане]

sad vidim da nema sub,ali pise na sajtu proizvodjaca "Full Software Control" dakle, na zvucnicima ne postoji nikakav prekidac niti pot.

[Ја sam sam]

Вероватно је дата, ал' чему то служи?

[sir Oliver]

Na pcbu su oznake RYGB.

EDIT Te ga

http://www.digchip.com/datasheets/parts/datasheet/574/CM102S.php

[Дане]

Znaci kabel i PCB su za video...Preteklo im tih kablova i konektora, pa ubacili u zvucnike...:)Jel ne moze po komponentama na PCB-u da se zakljuci sta je sta? mislim ono, pinout isl?

[sir Oliver]

Znaci kabel i PCB su za video...Preteklo im tih kablova i konektora, pa ubacili u zvucnike... :)Jel ne moze po komponentama na PCB-u da se zakljuci sta je sta? mislim ono, pinout isl?

Jedan jedini chip CM102SPot (sa Offom) i LEDica.

[Дане]

pretpostavljam da si video ovo:

For energy saving, USB suspend mode and resume is supported by CM102-A/S. With power amplifier enable pin

and volume control VR input pin, a traditional speaker front panel design can be built.

A na koje pinove su povezane 4 zice iz kabla?

[Ја sam sam]

Такво слично сокоћало имам и Ја и немам појма како се користи.

[sir Oliver]

Empirijski otkriveno šta je koji pin. Unimer je čudoMasa pa +5V pa masa pa Audio +.  Daklem, može da se upotrebi za napajanje nekih aktivnih zvučnika.
