RBW300 pojačalo u kvaru

[kan042]

Prijatelj me zamolio da pogledam šta bi moglo da bude, kaže da su svi osigurači pocrkali. Slabo se razumijem u popravke pa bih zamolio za savjete kako da bar započnem sa popravkom. Šta bi trebalo najprije provjeriti?

Uzgred i trafo i hladnjak mi djeluju premali za deklarisanu snagu, ili mi se samo čini.

Pdf je veći od limita pa evo link na njega:

http://www.tremolo.p...df.html#schemat

[Ја sam sam]

Провери грец и оба електролита Ц15 и Ц16 за почетак.

[kan042]

Rekao bih da su i grec i kondenzatori ispravni. Skinuo sam izlazne tranzistore i TS11 je neispravan (C i E u kratkom spoju). Treba li ispitati i tranzistore TS8 i TS9 (TIP31 i TIP32)i mogu li se ikako ispitati bez skidanja?Da li bih sad smio uključiti pojačalo bez izlaznih tranzistora da eventualno izmjerim napone?Pretpostavljam da bi trebalo zamjeniti oba izlazna (TS10 i TS11) i da budu upareni. Vidim da ima puno falsifikata MJ15003, ima li neki pouzdani izvor za nabavku i po mogućnosti već uparenih?

[kan042]

Evo opet imam malo vremena za ovo pojačalo pa me interesira da li neko ima iskustva sa http://www.tech-diy....ore/Hexfets.htm i koja je ustvari razlika između ON MJ15003 i ON MJ15003G?

[Ја sam sam]

Ма то су исти транзистори.

[kan042]

Hvala zeoN-e!Malo mi bilo čudno jer su oba ON a sve što sam trebao i gledao od njih bilo je sa oznakom G.Ovaj dobavljač sa linka mi izgleda OK a i cijena za uparene MJ15003 mi izgleda povoljno.

[Ја sam sam]

Oћеш 2Н3773 уместо тих 15003?

[kan042]

Hvala, ne bih te cimao za to, ipak su samo 2 tranzistora u pitanju. Pokušaću ovo a već su i upareni. Pozzzz PS Jel' noga OK?

[Ја sam sam]

Hvala, ne bih te cimao za to, ipak su samo 2 tranzistora u pitanju. Pokušaću ovo a već su i upareni. Pozzzz PS Jel' noga OK?

Сад је боље, хвала!

[kan042]

Interesantno, baš te MJ15003 uparene ne mogu da naručim. Ima dugme 'Add to card' ali redirekcija na PayPall ne vodi nigdje a IRFP-ove mogu da naručim. Ostaje e-bay ali nisam siguran ko je pouzdan a mislim i da nema uparenih osim sa MJ15004.

[Ја sam sam]

Вероватно се тај комплементарни пар више тражи. У ствари немам појма, контактирај их мејлом.

[kan042]

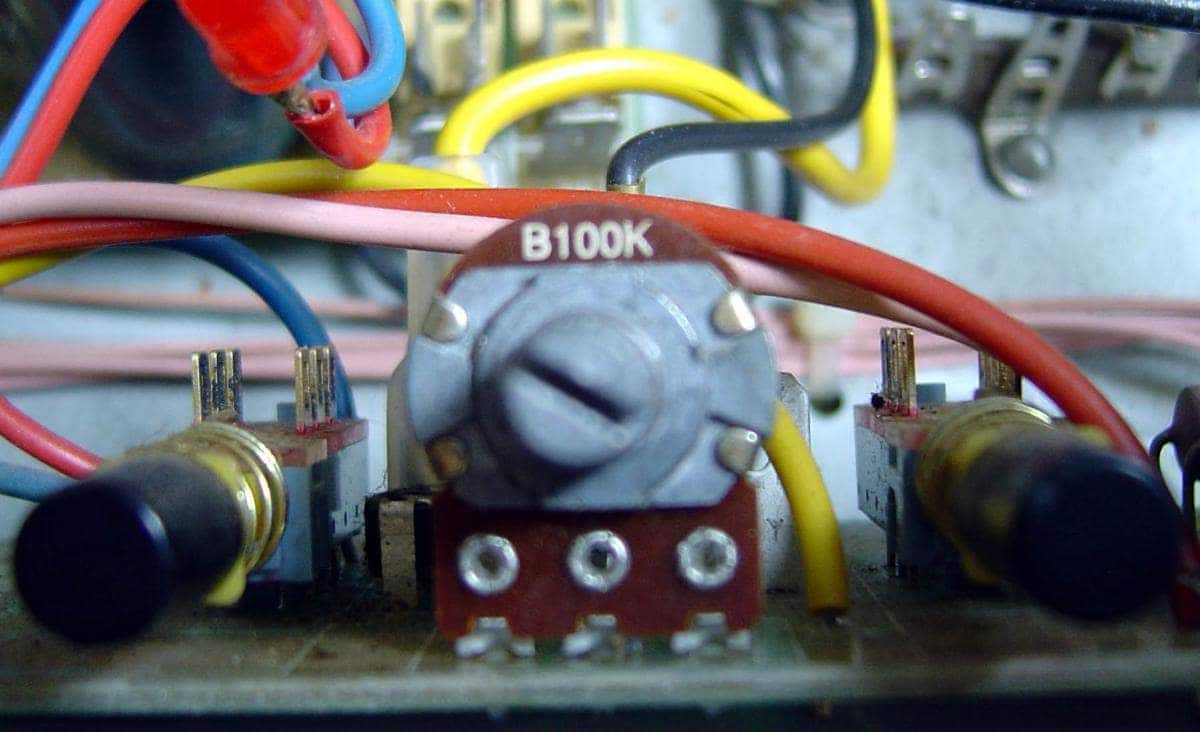

Napokon sam nabavio izlazne tranzistore i našao vremena za pojačalo. Na kraju sam ipak nabavio na ebay-u. Uspio sam sve vratiti nazad i uključio preko zaštitnih otpornika. Nema bijelog dima, ne bih rekao ni da se nešto osjetno grije jedino je potenciometar za jačinu skroz loš, radi samo na najglasnije a ostalo krči. Skinuo sam pločicu pretpojačala i potenciometar ima oznaku B100K a na shemi je koliko vidim 2K2B6S (ili 2K2B65). Da li je to sad logaritamski ili linearni pot? Da li tražiti po shemi ili isti kakav već jeste na pretpojačalu? Ako ne nađem ovakav ima li smisla staviti Piher?

[Ја sam sam]

Skinuo sam pločicu pretpojačala i potenciometar ima oznaku B100K. Da li je to sad logaritamski ili linearni pot?

Линеарни.

[kan042]

Линеарни.

Našao gotovo identičan 100K/lin ali nov. Radi. Nisam uspio na shemi da nađem kolika treba treba biti mirna struja a na otpornicima R17 i R18 (0R22) je napon 0,005V. Napon napajanja sam Izmjerio +/- 44V. Ako sam dobro skontao to ispadne oko 23mA. Ako je to dobro, skidam zaštitne otpore i vraćam osigurače.

[Ја sam sam]

Враћај и пуштај!

[kan042]

Враћај и пуштај!

Vratio, pustio, radiiii! Stavio neki mali prdavac od zvučnika, nemam ništa da probam sa većom snagom. Primjetio sam da kad ugasim pojačalo, nakon 3-4 sekunde napravi "tup" (membrana ide naprijed).Da li je to normalno ili ukazuje na neki problem?

[Ја sam sam]

Нормално је јер се празне електролити у напајању. Предпостављам да немаш заштиту у колу звучника са релејом.

[kan042]

Нормално је јер се празне електролити у напајању. Предпостављам да немаш заштиту у колу звучника са релејом.

Tako sam i mislio ali bolje da provjerim. Izlazni i drajverski su se malo umlačili ali izgleda da ima neki problem. Otpornici prema pretpojačalu (R77 i R80) su se dosta ugrijali a osjeća se i miris.

[Ја sam sam]

Нормално је да се греју када се на њих доводи главни напон напајања појачавача а затим стабилизује на + - 15 Волти.

[kan042]

Trtaroš radi guza k'o meduza. Sutra puštam i gasim samo ako prodime.Stone, veliko hvala na pomoći

[Ја sam sam]

Trtaroš radi guza k'o meduza. Sutra puštam i gasim samo ako prodime.Stone, veliko hvala na pomoći

Шта хвала, памти па врати!

[kan042]

Шта хвала, памти па врати!

Naravno, ako ti šta zapne slobodno pitaj :buehehe:Mastike nemam, može li hercegovačka loza?
