Pretpojačalo - potrebna pomoć

[remark]

Pozdrav svima,

Treba mi pomoć. Mislim da ću teško dobiti odgovor jer je i pitanje takvo, ali ništa mi više nije preostalo nego da pokušam ovde da pronađem rešenje problema. Naime, pre dosta godina naručio sam od nekog lika iz Niša kit i pločice za pretpojačalo i pojačalo. Nadam se da neću ugroziti njegova prava ako navedem njegovo ime i prezime na ovom forumu. U pitanju je Ivica Milojić iz Niša, a njegova firma se zvala MIT electronic. Model pretpojačala bio je MIT 5621 i urađeno je u diskretnoj tehnici, bez OP-a, uglavnom tranzistori BC546/BC556 sve na jednoj pločici dimenzija otpr. 18x10cm. Modela pojačala se ne sećam, znam samo da je sa MOSFET tranzistorima IRF530 i da mu je snaga oko 50W na 8Ohm. Sve je to jedno vreme radilo sklepano u nekoj staaroj kutiji od HSR-a. Posle nekog vremena sam rešio da uradim sve kako treba i nabavio dve prave kutije, za pojačalo i pretpojačalo. Završio sam samo pojačalo koje radi dobro već par godina.

Sad sam rešio da završim i pretpojačalo, poslagao sam sve komponente (u međuvremenu sam nabavio i kontrolu motorizovanog ALPS potenciometra sa relejskim selektorima ulaza preko IR daljinca), oduvao prašinu i onda skontao da pojma nemam gde mi je šema pretpojačala (izgubio sam je prilikom selidbe). Na pločici postoje priključci obeleženi sa 1L,1R,2L,2R, ... ,9L,9R. Slike pločice su u prilogu. Mogu da pretpostavim da su 1L1R,2L,2R,3L,3R phono ulazi/izlazi koje nisam koristio, 4L i 4R su verovatno izlazi za pojačalo, a 5L i 5R linijski ulazi. Ali za ostale priključke nemam pojma šta su i kako se povezuju. Sećam se da su išli preko preklopnika koji služi za on/off tonskih kontrola.

Pokušao sam da kontaktiram sa gospodinom od koga sam sve to poručio ali on kaže da se odavno ne bavi tim poslom, da je sve to pobacao, pogubio i da jednostavno ne može da mi pomogne Internet mi takođe nije pomogao...

Znam da je sve konfuzno, pitajte ja ću pojasniti. Verujem da je taj projekat kopija neke poznate šeme ili sl. pa se mislim možda neko ima slično pretpojačalo i zna o čemu se radi? Znači moje pitanje je, kako se povezuju ti priključci za uključivanje/isključivanje kola za boju tona???

Hvala unapred uz izvinjenje na neodređenosti teme i pitanja.

[Ја sam sam]

Добродошао Извини али нисам нашао ту штампу, ко зна где је то? Потрага се наставља.

[Zen Mod]

kopija Hafler DH10? preampa imam primerak casopisa ( valjda info elektronika ) u kojem je objavljen projekat dobijes sutra scan

[Ја sam sam]

Није десет, мора да буде троцифрен број. Но нема везе бар нешто имамо Мислим да је у питању DH 110. (промењено у 101)

Да не би скенирао по овој врућини ево линк :

http://www.hafler.co.../index.asp?ID=3 Део Signal Processors

Ево и изгледа штампе :

[Zen Mod]

pcb nije identican originalu

originalni pre je DH101

DH110 je slican , ali ni nalik

[Ја sam sam]

Да 101, ма кад они све сличне бројеве стављају

[remark]

Tooooo ljudi, svaka čast. Mislim da je to to, puno vam hvala!!! Već sam počeo da gubim nadu, čak sam poslao pismo tom liku od kojeg sam naručio kitove, ali nije još uvek odgovorio... Još jednom hvala i pozdrav!

[Ја sam sam]

Ма шта хвала, памти па врати.

[remark]

Ма шта хвала, памти па врати.

Ili ono: Hvala hvala, pa popijte nešto!

[Ја sam sam]

Може и то

[Zen Mod]

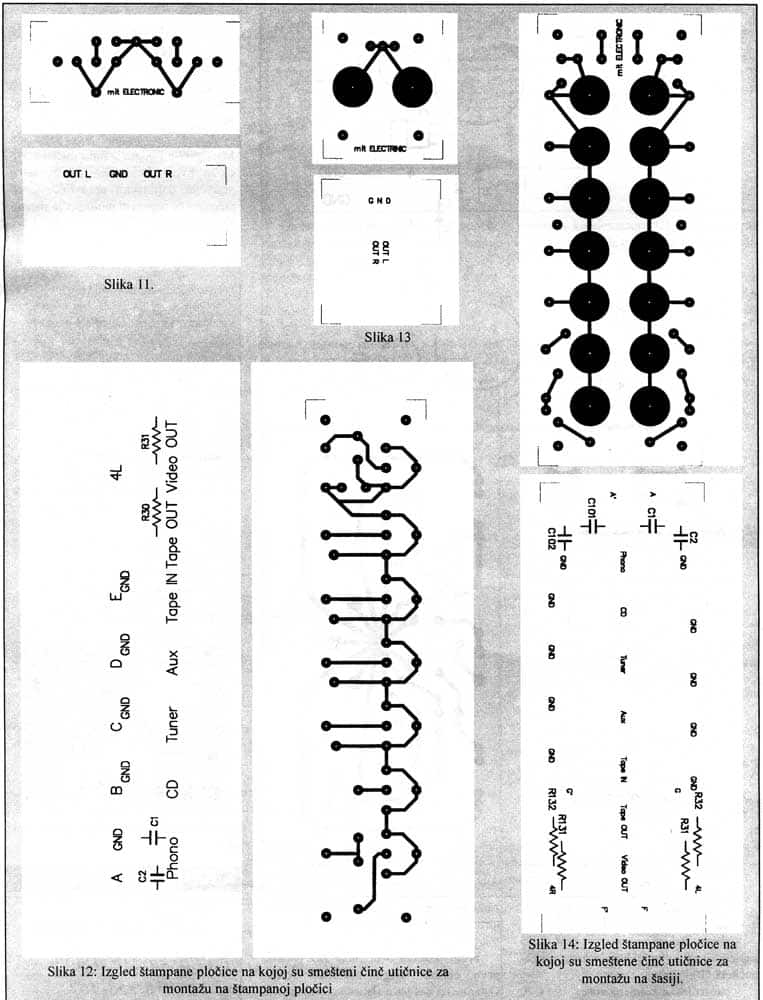

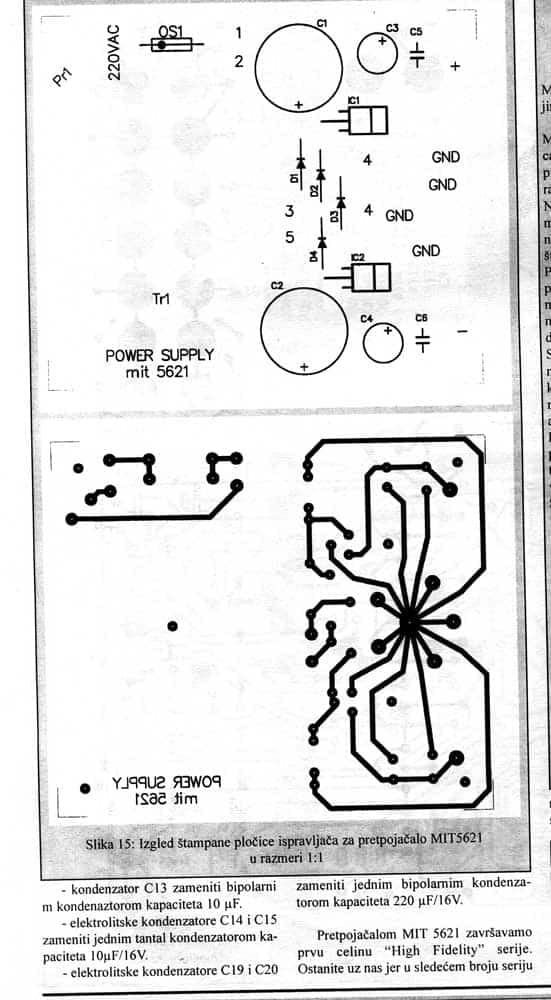

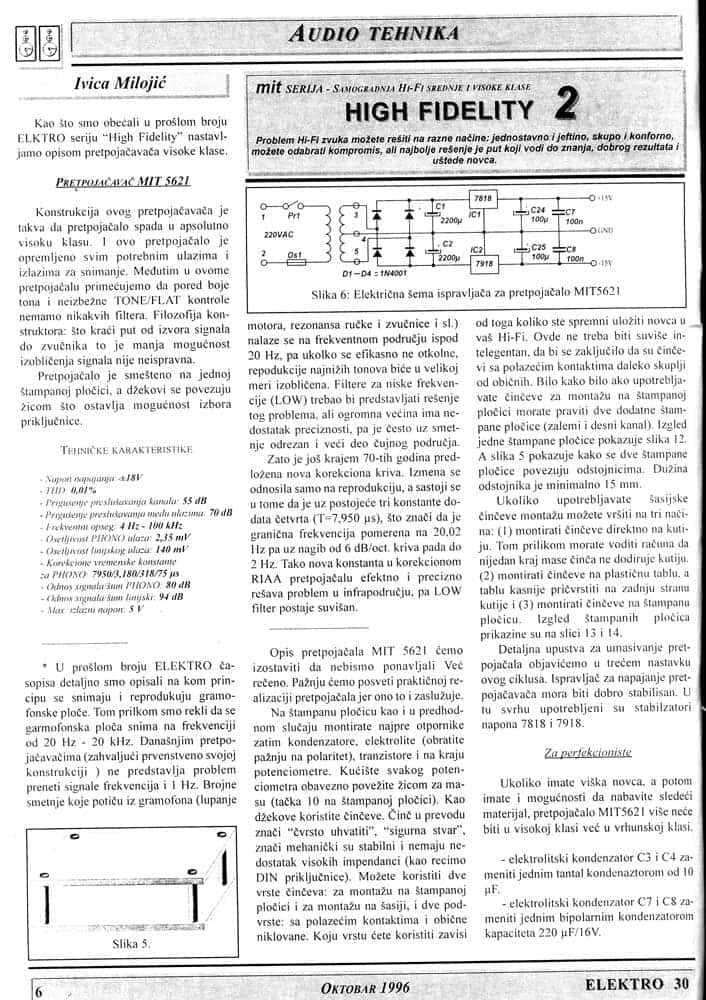

napisah Info Elektronika ; nope - Elektro

[Ја sam sam]

Сетих се, тај пројекат је био и у македонском "Емитор" часопису.

[remark]

napisah Info Elektronika ; nope - Elektro

E to je to, svaka čast!

[remark]

U tim skeniranim stranicama časopisa Elektro piše da će u trećem nastavku ovog ciklusa objaviti detljaljna uputstva o umasivanju pretpojačavača. Da nemate možda slučajno i taj primerak? Ili možda da neko ukratko kaže osnovna pravila koja treba poštovati prilikom umasivanja?Npr, sećam se da je koaksijalne kablove koji vode signal potrebno umasiti samo sa jedne strane, ako se dobro sećam sa strane gde signal "ulazi" u kabel. Da li je to pravilno? Dalje, gde god je potrebna masa najbolje je da se vodi sa istog mesta (zvezdasto umasivanje). Imate li još neke predloge/ispravke? Pozdrav!

[Ја sam sam]

U tim skeniranim stranicama časopisa Elektro piše da će u trećem nastavku ovog ciklusa objaviti detljaljna uputstva o umasivanju pretpojačavača. Da nemate možda slučajno i taj primerak? Ili možda da neko ukratko kaže osnovna pravila koja treba poštovati prilikom umasivanja?Npr, sećam se da je koaksijalne kablove koji vode signal potrebno umasiti samo sa jedne strane, ako se dobro sećam sa strane gde signal "ulazi" u kabel. Da li je to pravilno? Dalje, gde god je potrebna masa najbolje je da se vodi sa istog mesta (zvezdasto umasivanje). Imate li još neke predloge/ispravke? Pozdrav!

Погледај како је урађено у DH 110.

[remark]

Počeo sam da sklapam pretpojačalo i proverio napajanje. Trebalo bi da imam +18V, -18V i GND. Napon je stabilisan pomoću 7818, odnosno 7918. Mereno bez potrošača, na pozitivnoj strani imam tačno +18V, dok je na negativnoj strani -20,6V.Pomislio sam da je potreban bar mali otpor, tj. neki potrošač da bi se napon stabilisao i na negativnu stranu sam zakačio otpornik od 4kOhm i napon je pao na -17,8V, to je valjda u redu. Posle toga sam zakačio veći otpor (manja struja) od 100kOhm i napon je bio oko 20V. Zaključujem da se napon stabiliše tek kad struja pređe određeni nivo. Probao sam dva stabilizatora 7918 i slično je. Da li je ovo normalno???

[Ikaro]

79XX hoće da zeza kad je rasterećen, jel imaš na izlazu 100n blok, i 47-100uF elko?

[Ја sam sam]

Провери лемне тачке 7918 да ниси нешто кратко спојио, делује као да нема стабилизације!

[Ikaro]

Pod opterećenjem ima OK napon.

[Ја sam sam]

Ма за пробу стави неки други 79хх може и 7915 ако ни то није онда провери те кондезаторе. Присећам се да су баш они најлошијег квалитета.

[Ikaro]

Probao sam dva stabilizatora 7918 i slično je.

[remark]

79XX hoće da zeza kad je rasterećen, jel imaš na izlazu 100n blok, i 47-100uF elko?

Imam u paraleli 100uF i 100nF na izlazu. Pa ajd probaću da zamenim kondenzatore, dugo stoje, možda više ne valjaju?!?
