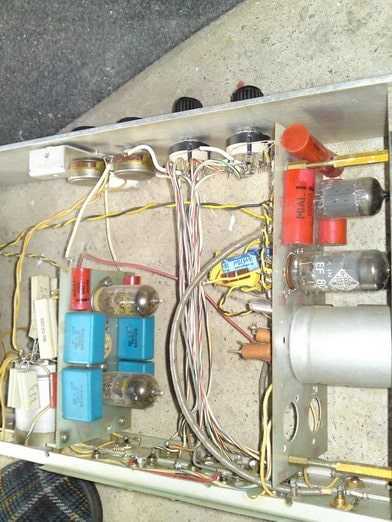

Chusso Napisano Mart 31, 2011 Share #1 Napisano Mart 31, 2011 Pozdrav,dosao sam u posed jednog lampaskog pretpojacala, pa mi treba pomoc iskusnijih kolega da mi odgonetnu koja lampa fali i kako spojiti ovo cudo. Naime pretpostavljam da je onaj deo sa telefunkenovim EF804 Phono sekcija, a onaj sa dve Tesline PCC88 Line sekcija. E sad izmedju te dve PCC88 ima jos jedno podnozje za lampu a ne zna se koju. Sa zadnje strane ima gooooomila nekih cinceva u tri reda pa mi bas nije najjasnije kako to spojiti sa uredjajem i sa snagasem!!Hvala unapred!! Link to comment Podeli na ovim sajtovima More sharing options...
Zen Mod Napisano Mart 31, 2011 Share #2 Napisano Mart 31, 2011 vise slika molimmozda onda prepoznamo ko bi mogao biti zasluzan za izradu Link to comment Podeli na ovim sajtovima More sharing options...
чика-Брка Napisano Mart 31, 2011 Share #3 Napisano Mart 31, 2011 kao sto rece Zen : daj jos slika, ako mozes nacrtaj. 2x EF804 je 100% RIAA,PCC88 je line, a sto fali - jedino ispravljacica. ali otom potom. Link to comment Podeli na ovim sajtovima More sharing options...
Chusso Napisano Mart 31, 2011 Autor Share #4 Napisano Mart 31, 2011 biti ce vise slika kad stignem kuci veceras, probacemo i vecu rezoluciju!!! Link to comment Podeli na ovim sajtovima More sharing options...
Chusso Napisano Jul 5, 2011 Autor Share #5 Napisano Jul 5, 2011 Ima li neko voljan da se za neku "sitnu" nadoknadu malo pozabavi ovim pretpojacalom??? Link to comment Podeli na ovim sajtovima More sharing options...
stein Napisano Jul 5, 2011 Share #6 Napisano Jul 5, 2011 Ima li neko voljan da se za neku "sitnu" nadoknadu malo pozabavi ovim pretpojacalom???Malkice si rekao da će biti slika... Link to comment Podeli na ovim sajtovima More sharing options...
Ја sam sam Napisano Jul 5, 2011 Share #7 Napisano Jul 5, 2011 Ima li neko voljan da se za neku "sitnu" nadoknadu malo pozabavi ovim pretpojacalom???Јел уопше тај пре амп ради, мислим да ли си га пробао? Link to comment Podeli na ovim sajtovima More sharing options...
Chusso Napisano Jul 5, 2011 Autor Share #8 Napisano Jul 5, 2011 radi ali smo jedan kanal! ne verujem da bi bilo neke vajde od slikanja posto je sve poprilicno konfuzno lemljeno na velike kondove i sa njih je vodjeno dalje na lampe i ostale komponente!!! Link to comment Podeli na ovim sajtovima More sharing options...
Ја sam sam Napisano Jul 5, 2011 Share #9 Napisano Jul 5, 2011 Установи који је то канал који ради па упореди са оним другим. Link to comment Podeli na ovim sajtovima More sharing options...
Chusso Napisano Jul 5, 2011 Autor Share #10 Napisano Jul 5, 2011 fali jedna lampa, a ne znam koja!!! Link to comment Podeli na ovim sajtovima More sharing options...
grau. Napisano Jul 5, 2011 Share #11 Napisano Jul 5, 2011 mozda je mono , ti su na najvecoj ceni Link to comment Podeli na ovim sajtovima More sharing options...
Ја sam sam Napisano Jul 5, 2011 Share #12 Napisano Jul 5, 2011 Можда је фртаљ , ма није има два реда чинчева. Link to comment Podeli na ovim sajtovima More sharing options...
stein Napisano Jul 6, 2011 Share #13 Napisano Jul 6, 2011 Tamo gde fali lampa, pogledaj i izmeri unimerom (u isključenom stanju!!!) nožice 4, 5 i 9. koje od nožica su uvezane na grejanje. Potom, u uključenom stanju, izmeri napon između 4 i 5. ako je 6.3V, onda može biti ECC88, ako je oko 7-7.2V onda može biti PCC88, ako je oko 12.6V, onda može biti ECC81, ECC82 ili ECC83...Takođe možeš da proveriš putanju signala. Ako jedan kanal svira, onda je lako moguće da je jedna od dve koje su u uređaju zajednička i da jedna trioda obrađuje signal levog, jedna desnog kanala. Pošto nema lampe za onaj kanal koji ne svira, onda bi trebalo videti koji elementi su oko tog podnožja i da li su isti oko one druge lampe koja je prisutna i svira. Malo reverse inžinjeringa bi lako rešilo problem. Uzmeš papir, i crtaš šta vidiš. Nožice 1 i 6 su anode, 2 i 7 rešetke, 3 i 8 katode korespondirajućih trioda u balonu. Pogledaj na koju od lampi dolazi ulazni signal a sa koje ide na "out"... Trebalo bi da bude veoma jednostavno, samo treba malo vremena, pažnje, papir i olovka... Link to comment Podeli na ovim sajtovima More sharing options...
stein Napisano Jul 6, 2011 Share #14 Napisano Jul 6, 2011 Slika pokazuje veze unutar lampe u odnosu na izvode. Za ECC88 i PCC88 je isto. ECC81, 82 i 83 su uvezane tako da je nožica #9 spojena u sredinu izvoda tj između nožica 4 i 5! Ove slike izvoda su prikaz sa DONJE strane, tj od strane elemenata! Link to comment Podeli na ovim sajtovima More sharing options...
чика-Брка Napisano Jul 7, 2011 Share #15 Napisano Jul 7, 2011 Ima li neko voljan da se za neku "sitnu" nadoknadu malo pozabavi ovim pretpojacalom???ima. Link to comment Podeli na ovim sajtovima More sharing options...
чика-Брка Napisano Oktobar 23, 2011 Share #16 Napisano Oktobar 23, 2011 preamp rasturen totalno, idem iz početka.od materijala i konfiguracije ce biti preamp + m.m.riaa,2x EF804S, PCC88 i EZ80. 4x line + phono.nastavak sledi. Link to comment Podeli na ovim sajtovima More sharing options...
