Germanium Amplifier MKII

[bata bane]

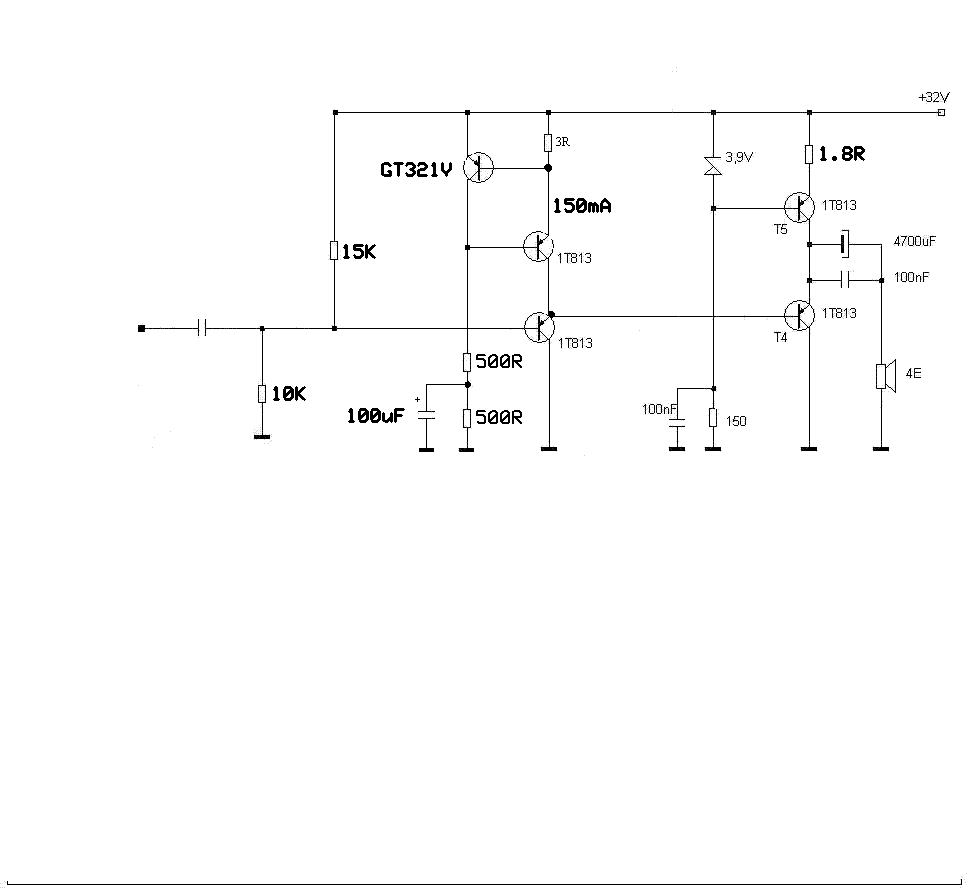

Obzirom da sam sa poslednjim projektom bio na ratnoj nozi, odlucio sam da mu dam jos jednu shansu. Posto je delova bilo na raspolaganju odlucio sam se za malo drugaciju koncepciju hladjenja Cu ploca sa Al rebrima, smanjenu mirnu struju na 2A ( sa 2.5), i ubacenim CCS-u drajverski deo Shema otprilike izgeda...

[bata bane]

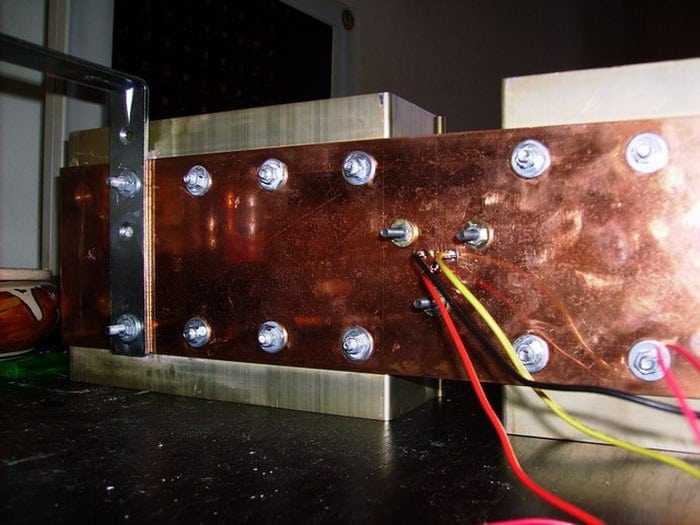

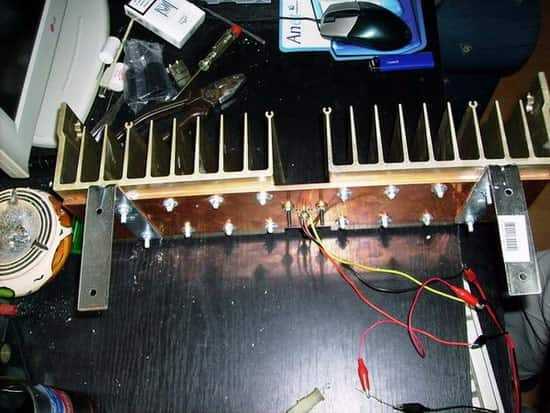

Cu profili 450x100x5mm, pricvrceni na Al hladnjake Prethodno sve lepo zamazano termoprovodljivom pastom

[bata bane]

malo odavde..

[bata bane]

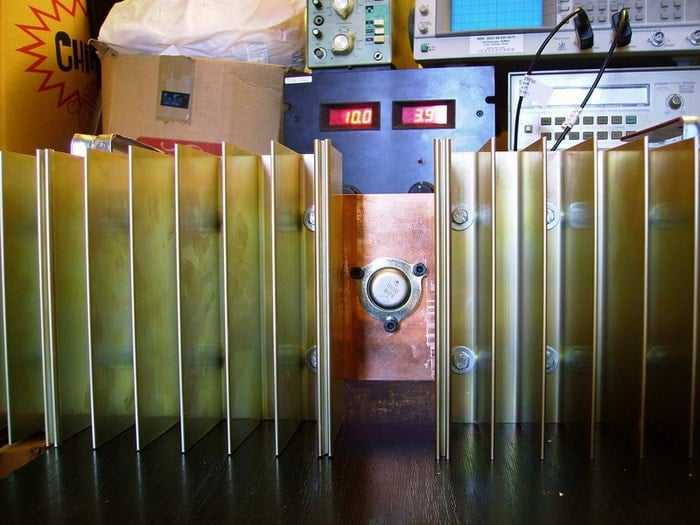

malo spreda, montaza velikog rusa....za Izlaz i pripadajuci CCS

[bata bane]

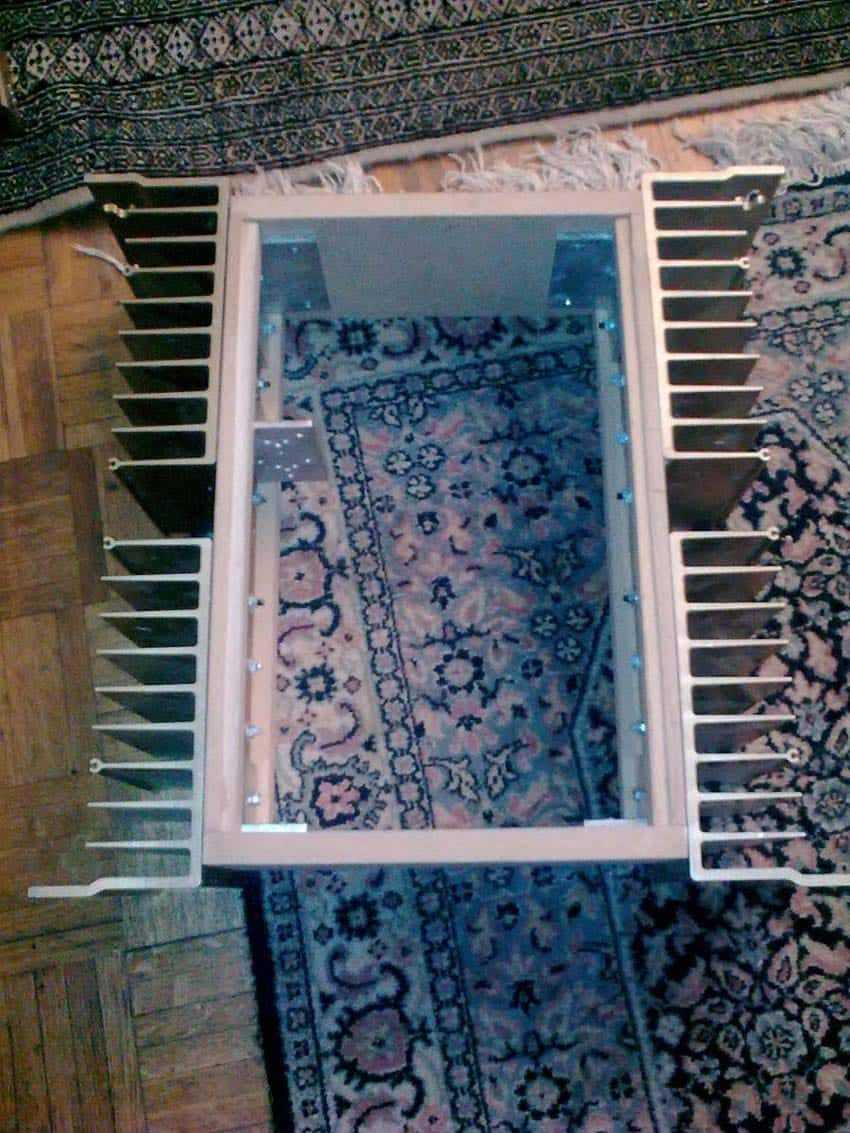

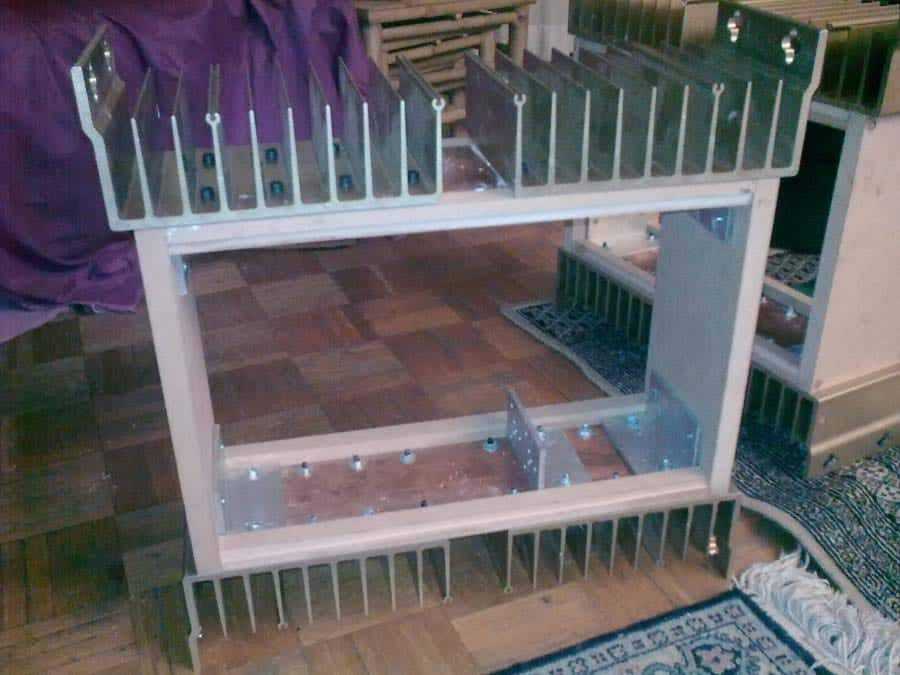

Napravljen je ram od medijapana , bocne ivice nutovane kako bi poklopac pojacala bio u ravni sa spoljnom ivicom.Hladnjaci pricvrceni Al L profilima 50x50x5mm

[bata bane]

ovako...

[bata bane]

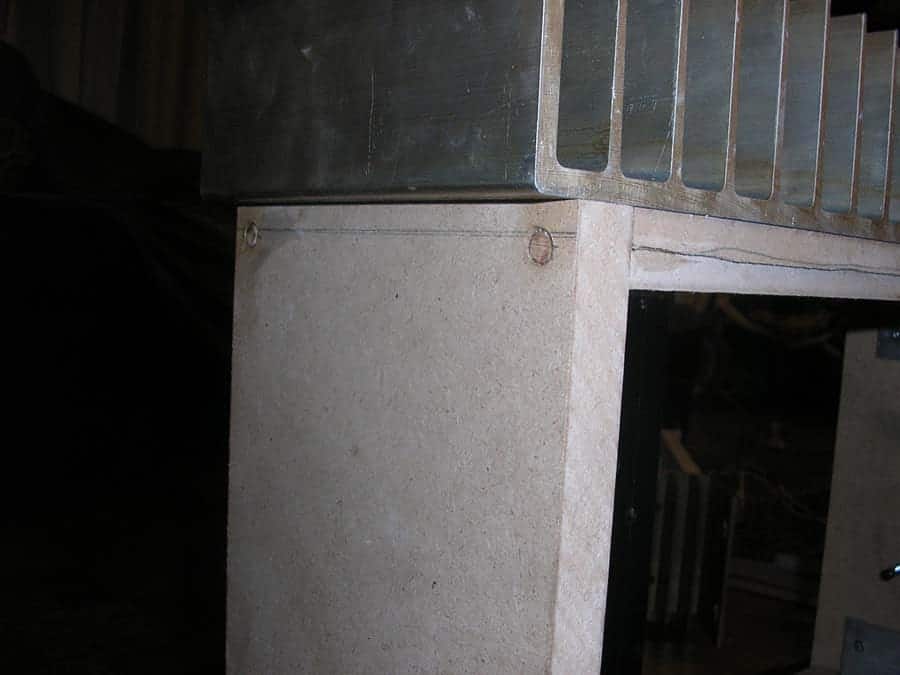

bocne stranice osigurane drvenim tiplom za svaki slucaj...

[bata bane]

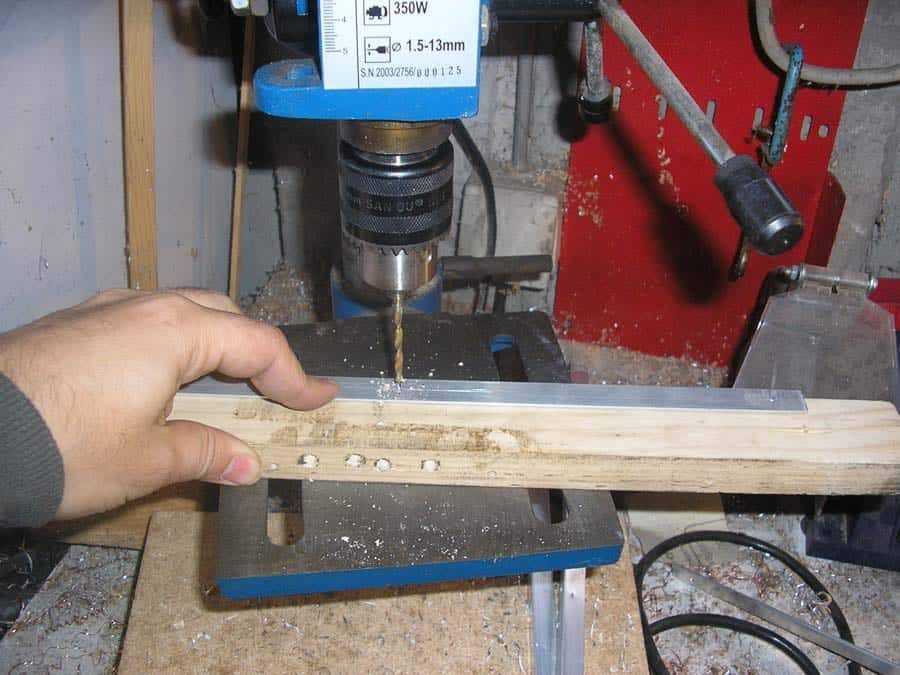

Bucenje i priprema Al profila koji ce drzati dno i poklopac pojacala...

[bata bane]

zatim , nutovanje sa sitnom djuntom

[bata bane]

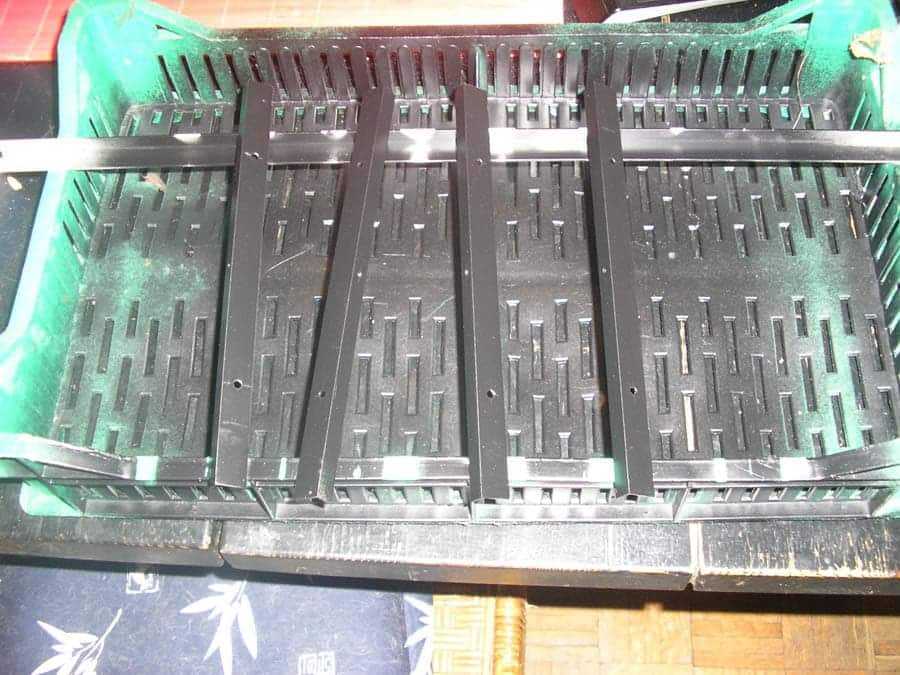

farbarski radovi...

[bata bane]

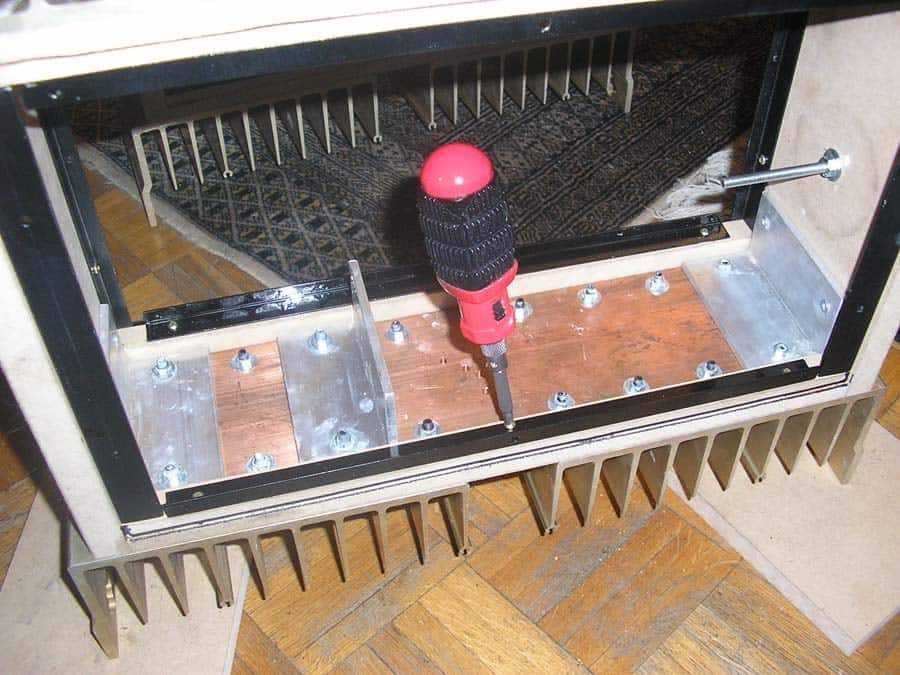

montiranje profila na ram i urezivanje M3 navoja na gornje profile

[bata bane]

drugi ugao.....

[bata bane]

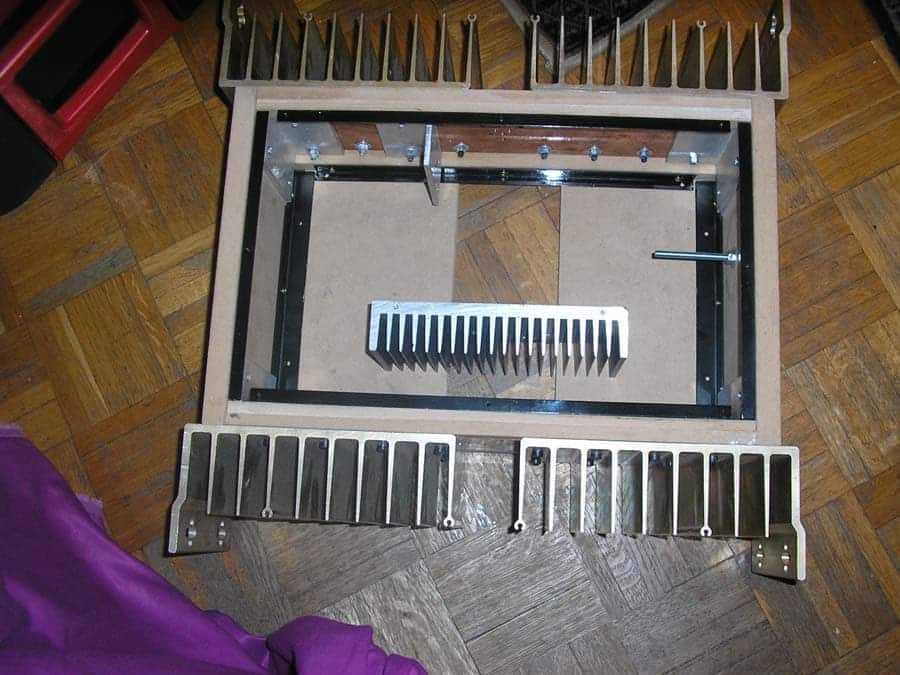

montirano

[bata bane]

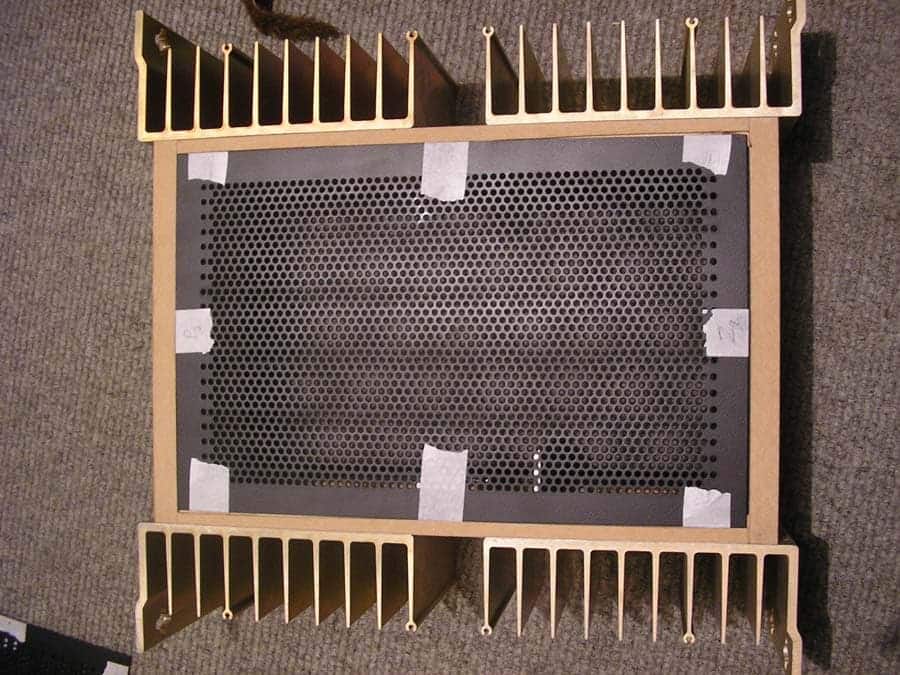

Stigli poklopci iz "Perform", delovi gde nalezu navoji prelepljrni zastitnom trakom radi lakseg obelezavanja

[bata bane]

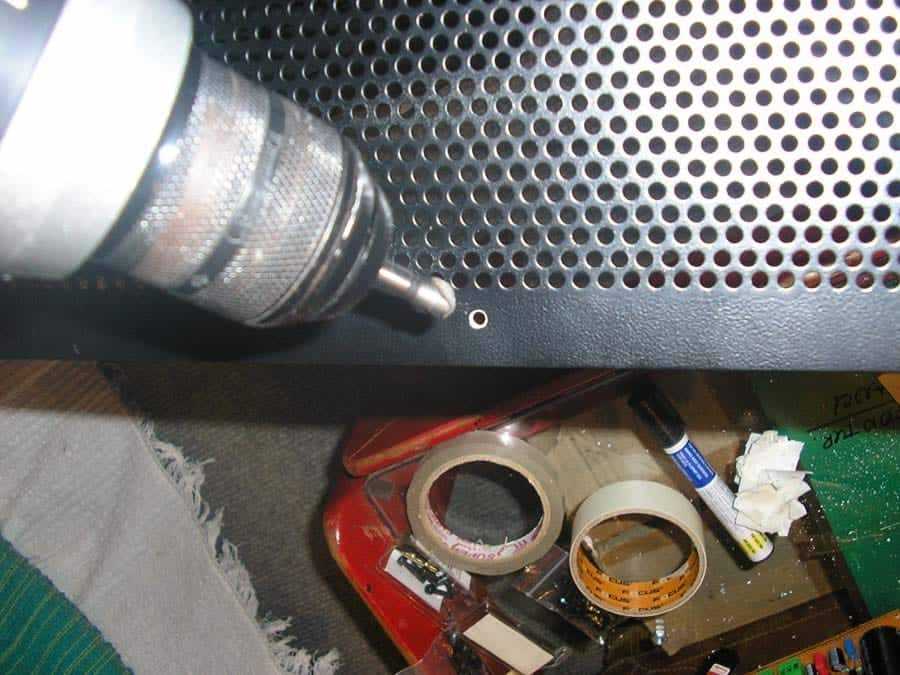

i opet nutovanje djuntom sa sitnim nutom

[bata bane]

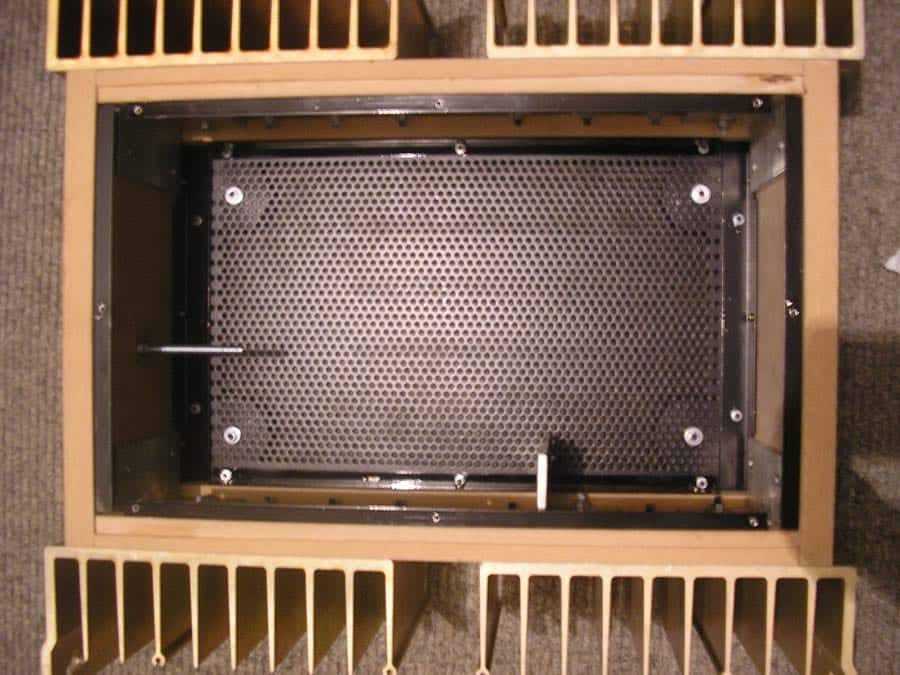

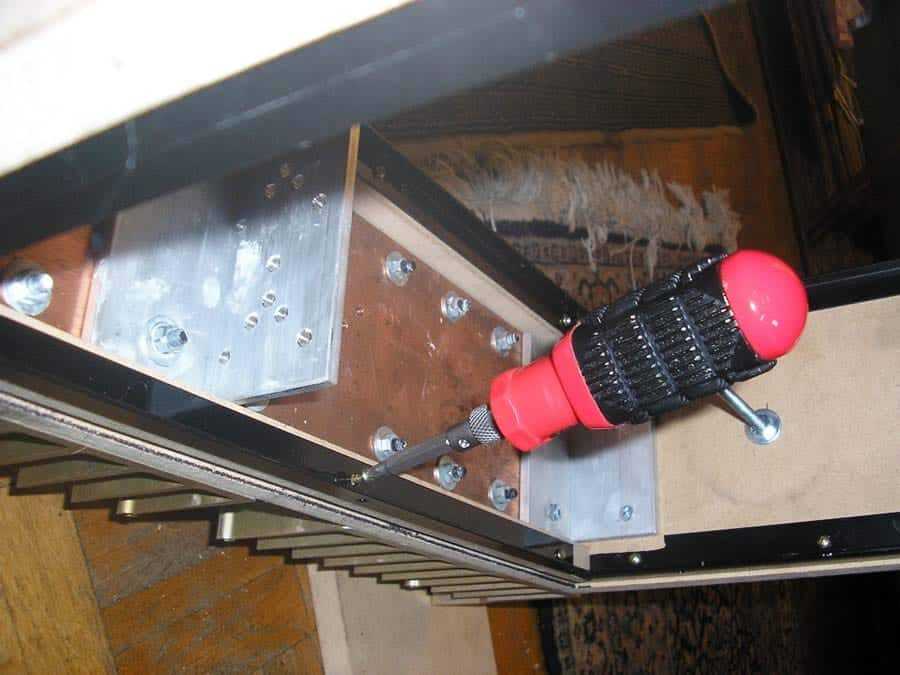

donja strana montirana...

[bata bane]

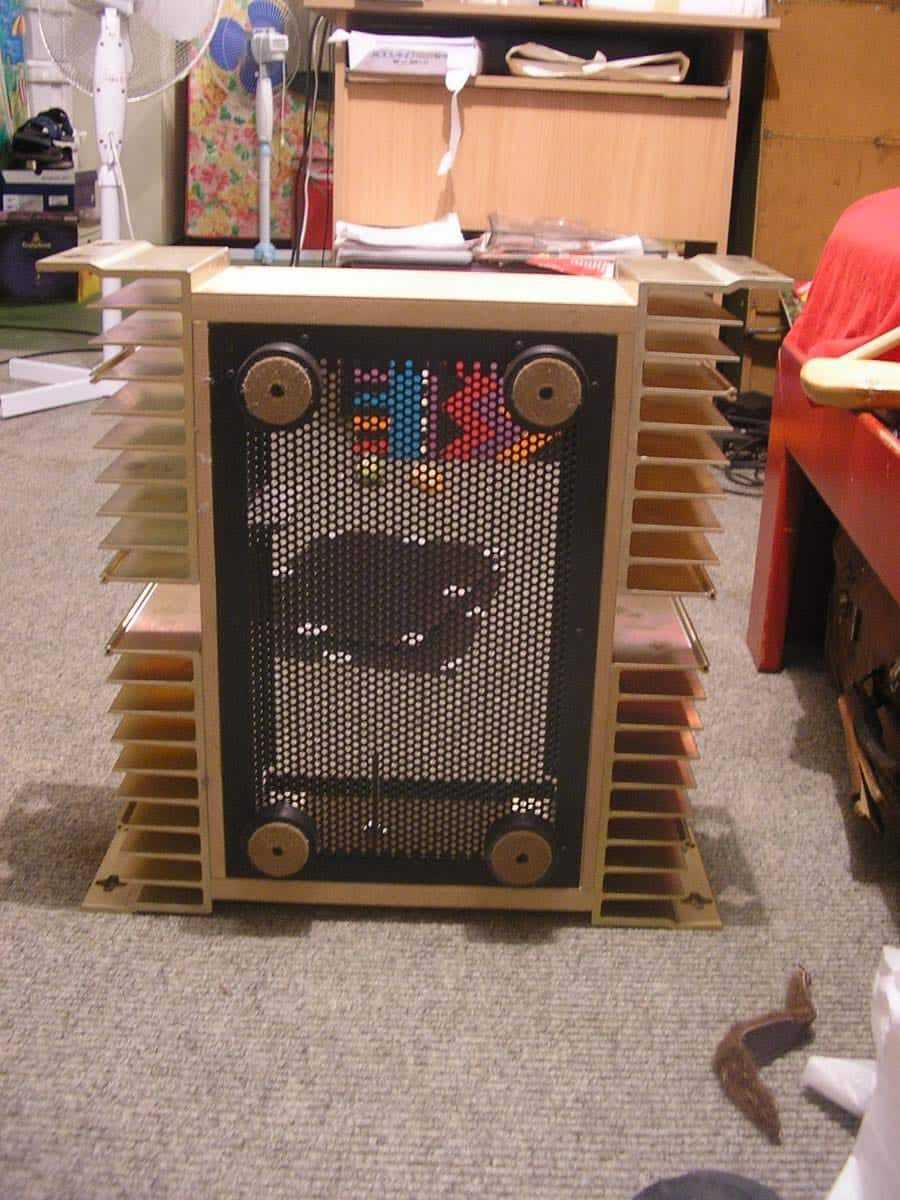

dodate nogice, pogled odozdo

[bata bane]

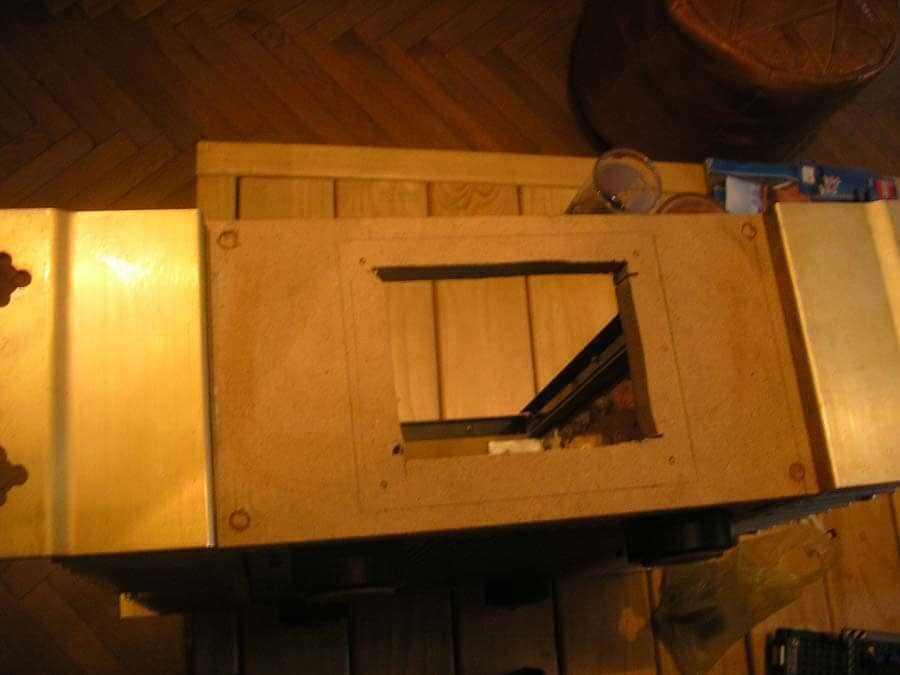

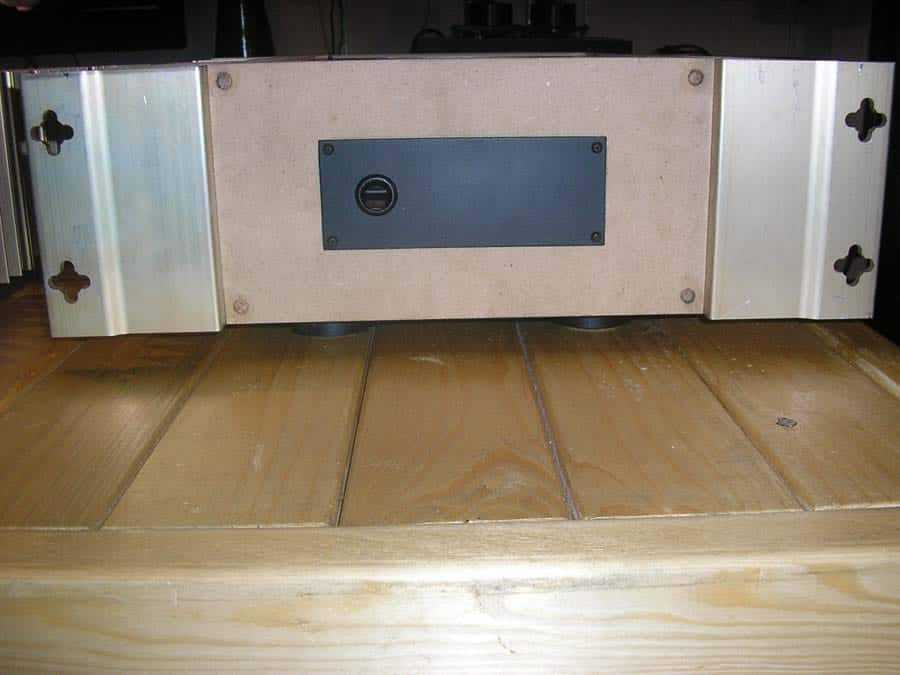

Izrezana zadnja strana za montazu i prihvat konektora

[bata bane]

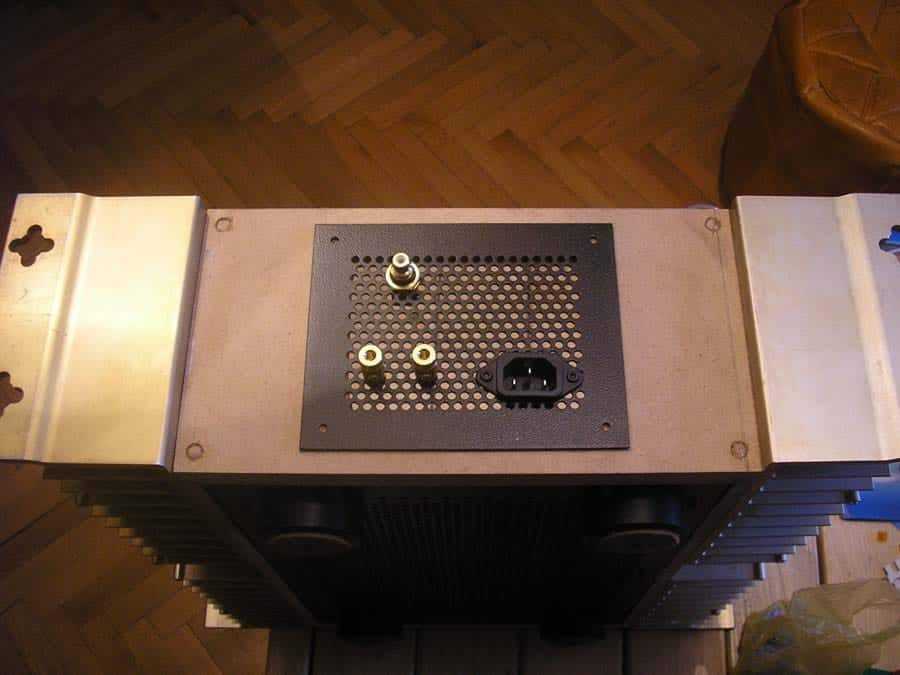

Izrezan i izbusena zadnja Al ploca sa montiranim cincevima ,buksnama i uticnicom

[bata bane]

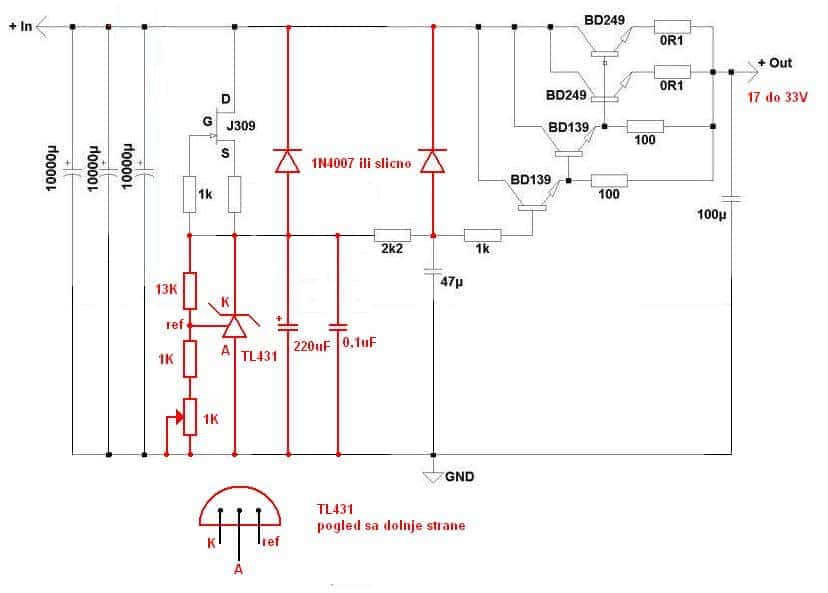

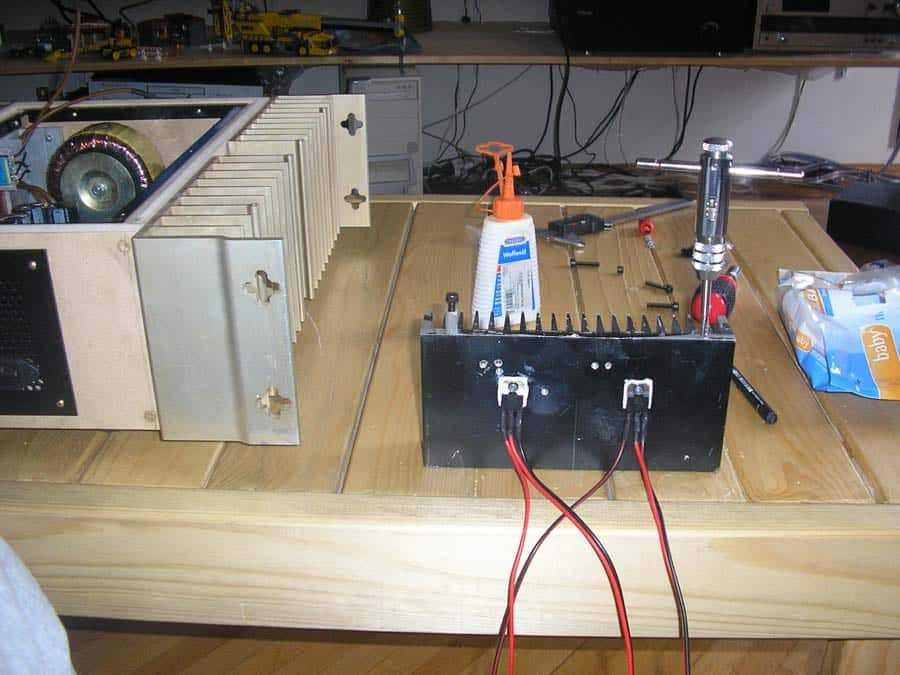

Hladnjak za napajanje ,montirani BD tranziostori, a u hladnjak urezani M5 navoji za laksu montazu Shema napajanja po preradjenom nacrtu od @ sst-a

[bata bane]

Prednja plocica prefarbana, prethodno maznuta iz gvozdjarske radnje, sa montiranim prekidacem...naravno sa crvenim LED-om

[bata bane]

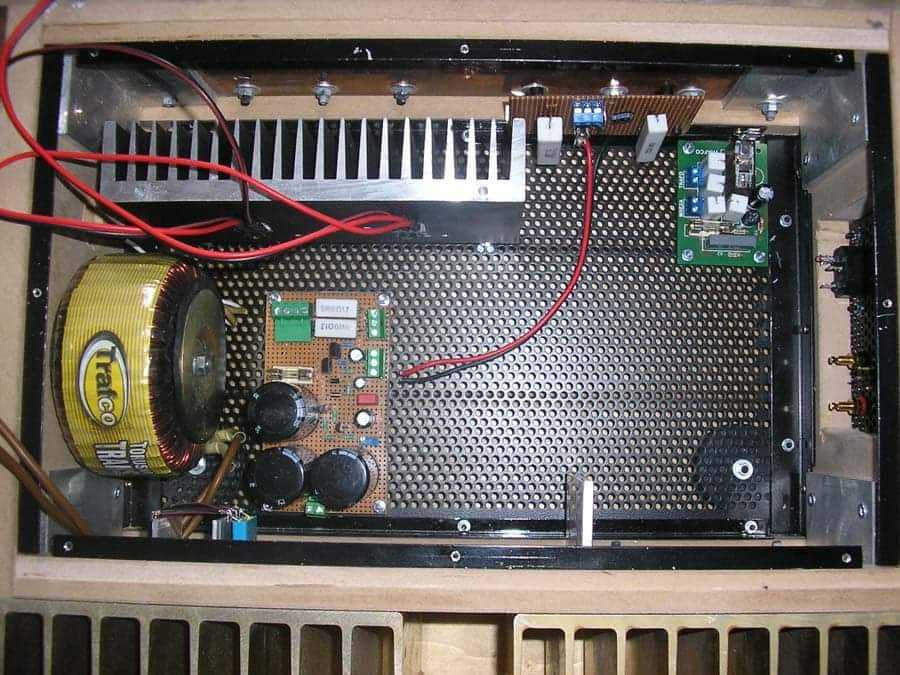

Zatim, izgled iznutra, trafo, napajanje, soft start, hladnjak napajanja
