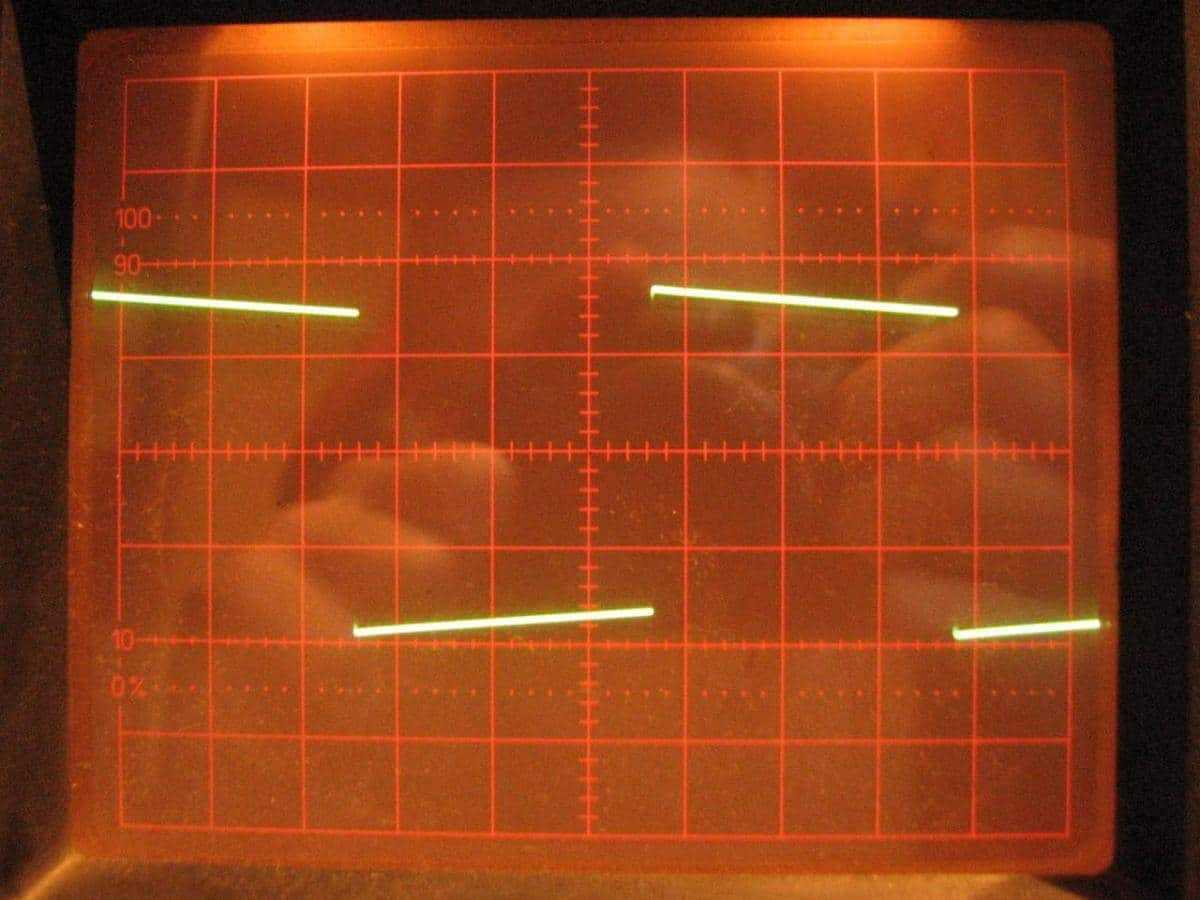

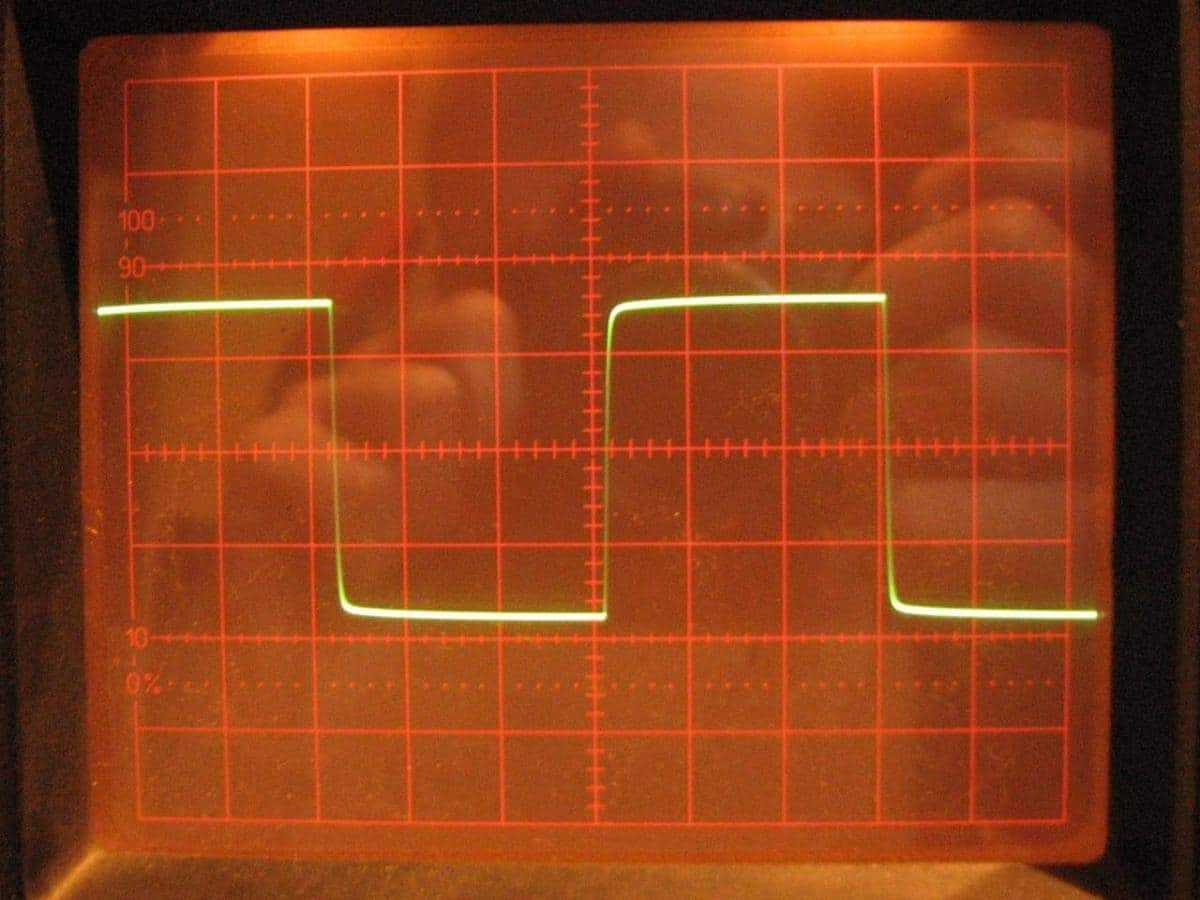

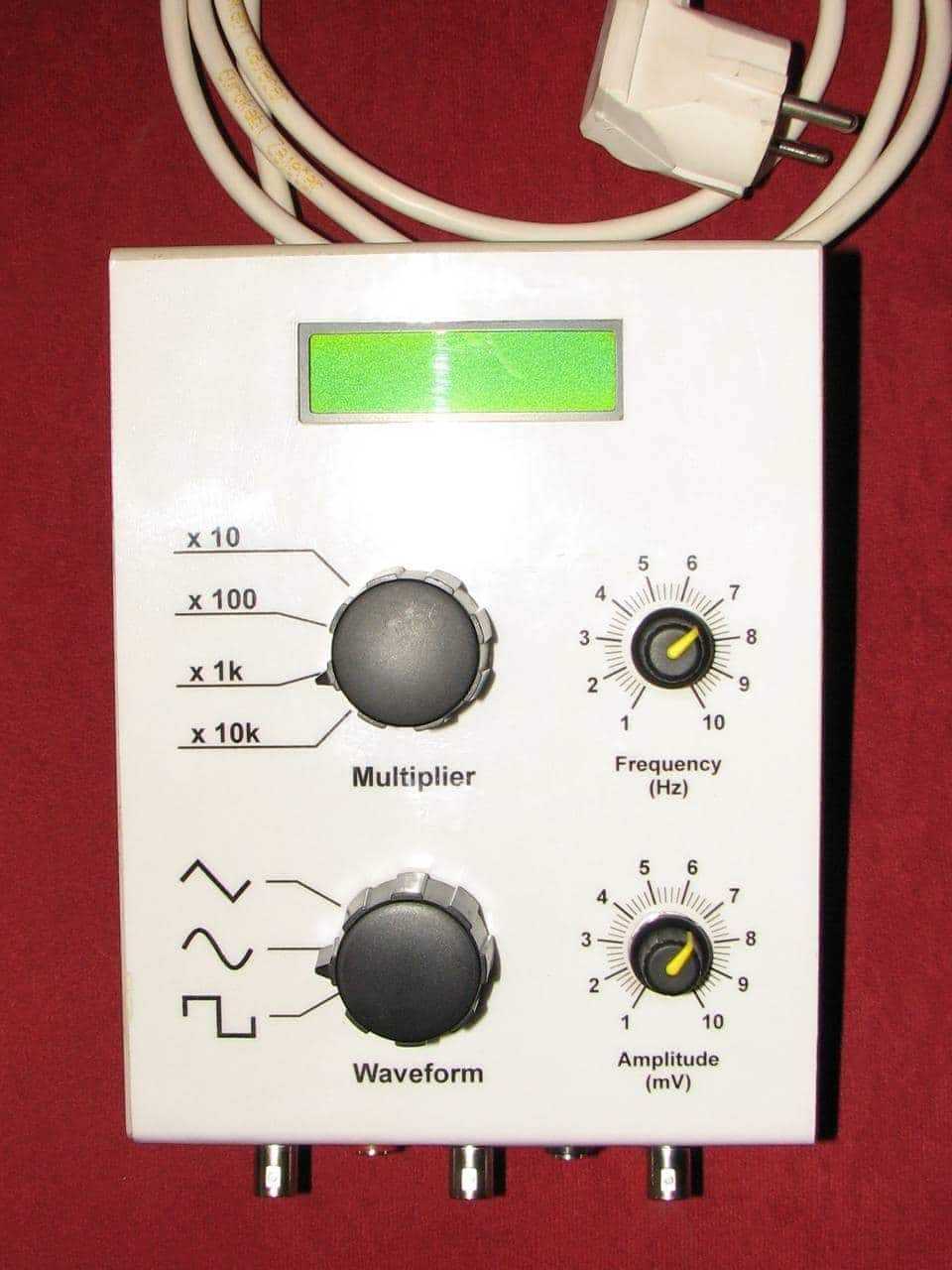

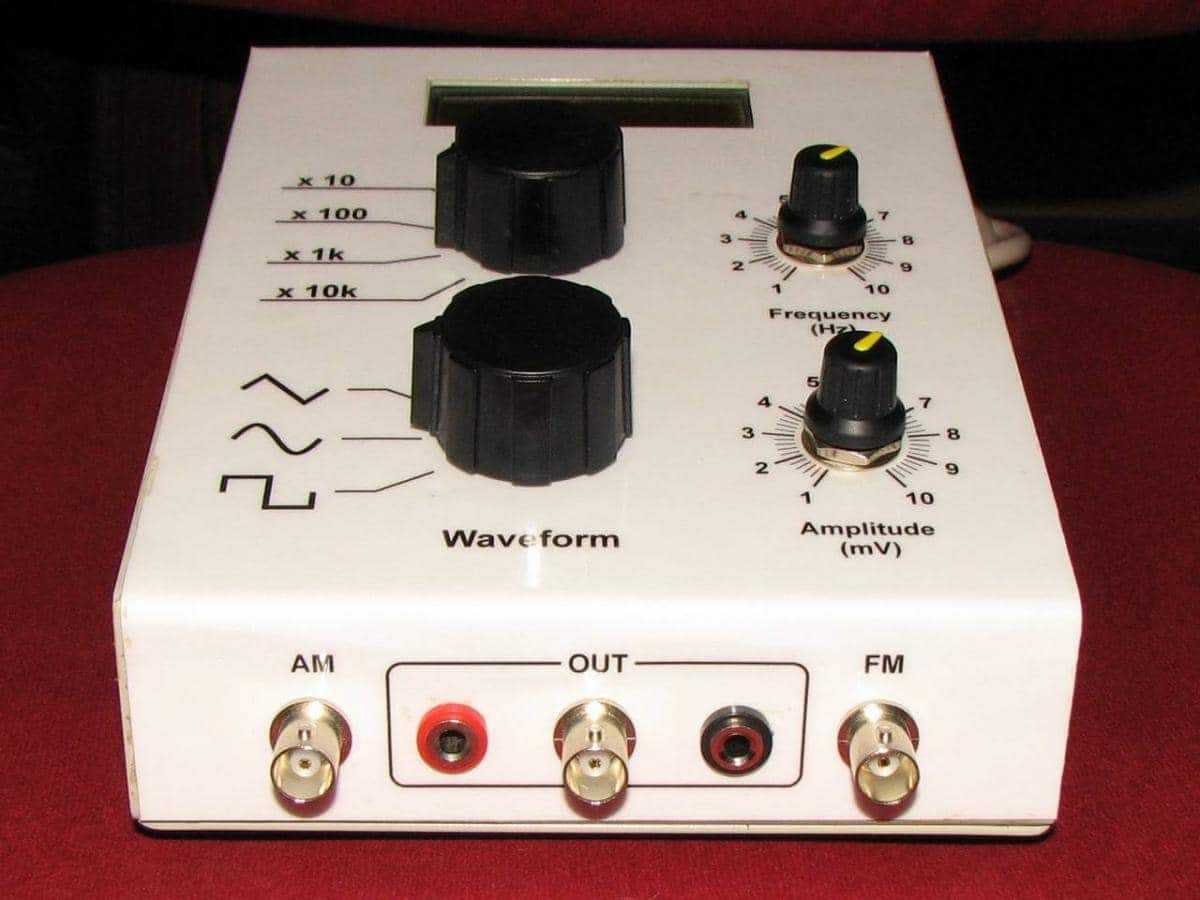

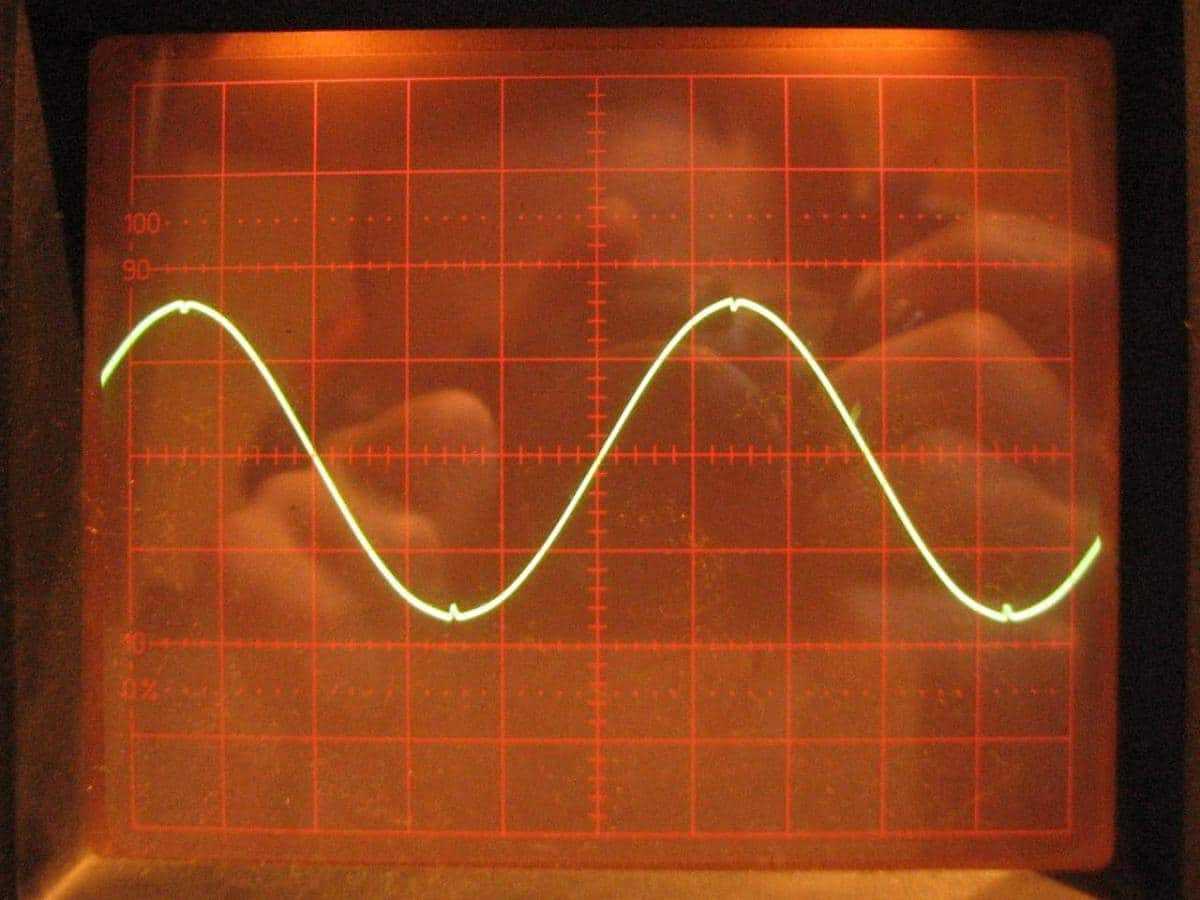

Napravio sam generator funkcija po semi dr Bore Jagodica. Ima neke bubice koje me nerviraju pa me zanima dal' je neko jos pravio ovaj uredjaj i dal' je imao slicnih problema? Prvi problem je oblik signala: sinusoida ima neke spajkove na ekstremima (sa kojima bi jos moglo da se zivi) a cetvrtka je veoma losa na nizim frekvencijama. Drugi problem je sto podesavanje amplitude ima uticaj na frekvenciju. Ispod oko 2.5V, kako smanjujem amplitudu smanjuje se i frekvencija, i dolazi do manjeg izoblicenja signala. Iznad 2.5V je sve OK. Jedino odstupanje u odnosu na semu je upotreba LM13700 umesto LM13600 koji nisam uspeo da nadjem.fg-sema.pdf sinusoida 30kHz cetvrtka 300Hz cetvrtka 30kHz
