Popravak pojacala, vishe puta neuspeshno ...

[wlada_85]

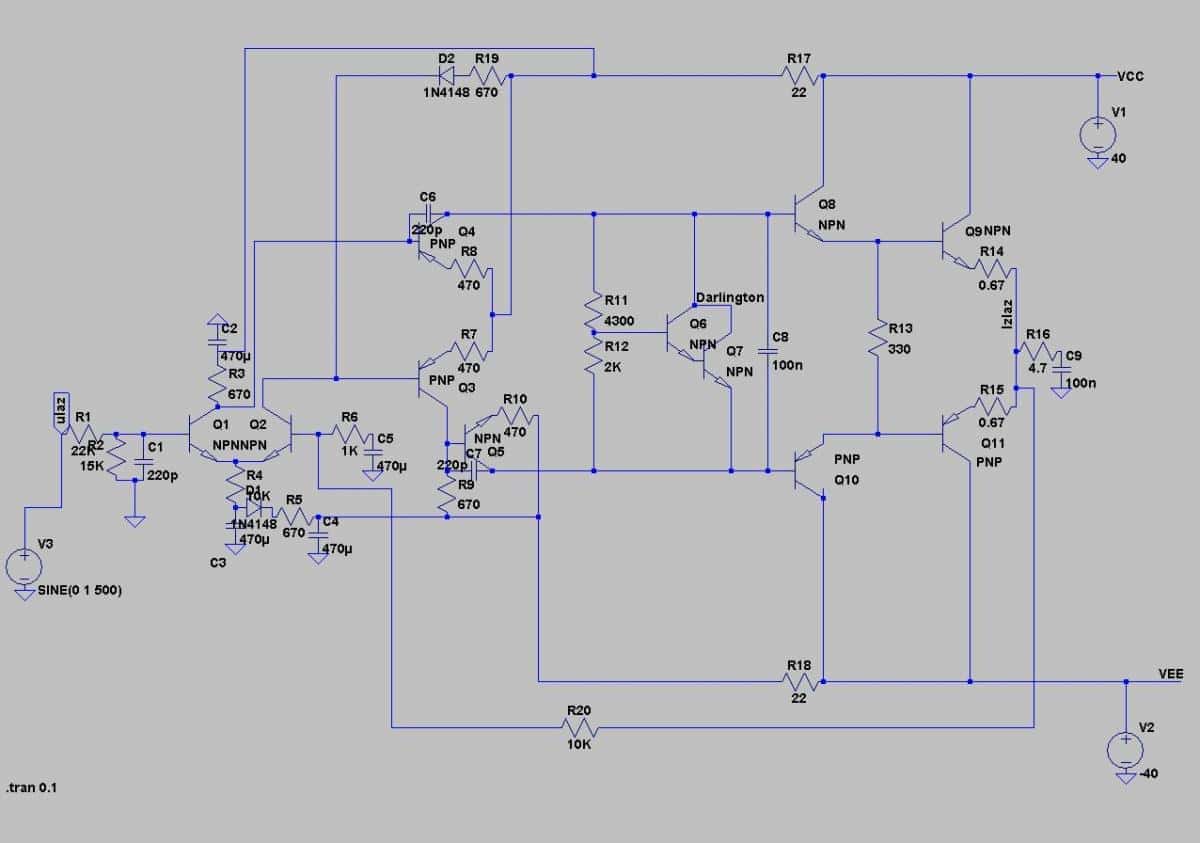

Imam problem sa popravkom pojachala, naime deshava mi se da tranzistor pre izlaznog stalno pregoreva ... Ne znam shta da radim ???Promache mi neka sitnica ... Sve tranzistore sam bio odlemio, ispitao i vratio, proverio sam sve otpornike, zamenio jedan (ali umesto ugljenog sam stavio metalfilm) ...Izlazne tranzistore sam promenio, i vishe mi nishta ne pada napamet shta bih mogao da uradim. Ako neko zna shta da uradim, neka mi napishe ...Shto se tiche jednosmerne struje na izlazu, ona je nula. napon baza emiter na tom tranzistoru kada je na ulazu kratak spoj je 0.603V dok je na drugom kanalu (oba kanala su simetricna) na tom istom tranzistoru 0.596 ... Medjutim kad pustim da ide neka muzika, zakachim zvuchnike tranzistor pre izlaznog se ugreje i crkne ... Na mirnoj struji sam ga drzao oko 1h vremena i nije se ni umlachio ...Evo da stavim i shemu, pa ako neko moze da mi samo od prilike napishe shta josh da proverim ... HVALA PUNO ..da napishem josh:Q1 Q2 ->2N5210Q3 Q4 Q10 ->mpsa56Q5 Q8 -> mpsa06Q6 i Q7 to je jedan darlington mpsa13na izlazu su 2N6488 i 2N6491...Meni stalno crkava Q8 ...

[Impuls]

MPSA06 je tranzistor u TO92 kucistu koje podnosi 300mW disipacije. Sa svojih 40V i 8mA ampera ne moze da stoji na tom mestu i normalno je da crkava. Sem toga 8mA nije dovoljno da pobudi 2n6488. Pogledajte malo bilo koju drugu semu i resicete problem.

[wlada_85]

MPSA06 je tranzistor u TO92 kucistu koje podnosi 300mW disipacije. Sa svojih 40V i 8mA ampera ne moze da stoji na tom mestu i normalno je da crkava. Sem toga 8mA nije dovoljno da pobudi 2n6488. Pogledajte malo bilo koju drugu semu i resicete problem.

Pa sad, to je pojachalo koje je radilo ... Tako ga je fabrika projektovala ... (to sam zaboravio da napishem) ... Radilo je lepo, onda je pochelo da krchi, ispitivanjem sam utvrdio da je crkao taj tranzistor, i otpornik od 330 oma je pregoreo ... zamenio sam to. Ukljuchio ga, izmerio jednosmerne struje, izmerio ih na drugom kanalu, uporedio i sve je manje vishe isto (razlika na drugoj trecoj decimali). Onda sam tiho pustio muziku, radi. Pojacham do kraja, ono pregori za par sekundi ... :(Mislio sam da mu stavim druge tranzistore ili tako neshto ali ... Rachunam ako ga je fabrika napravila tako, onda neka bude tako, samo ne znam gde je josh greshka ... :(Hvala

[Impuls]

Da nisu slucajno izlazni tranzistori bili darlingtoni?

[wlada_85]

Ne ... Izlaz 2N6491 i 2N6488 sa tim da nisam mogao da nadjem takve nego imaju josh G posle toga ... Ali koliko vidim to je samo da nemaju olova...

[guja011]

a ta fabrika ima ime, kao i ovaj model pojačala?

[wlada_85]

a ta fabrika ima ime, kao i ovaj model pojačala?

RED STAR 500http://maxdat.dyndns...r_Red Star.html

[guja011]

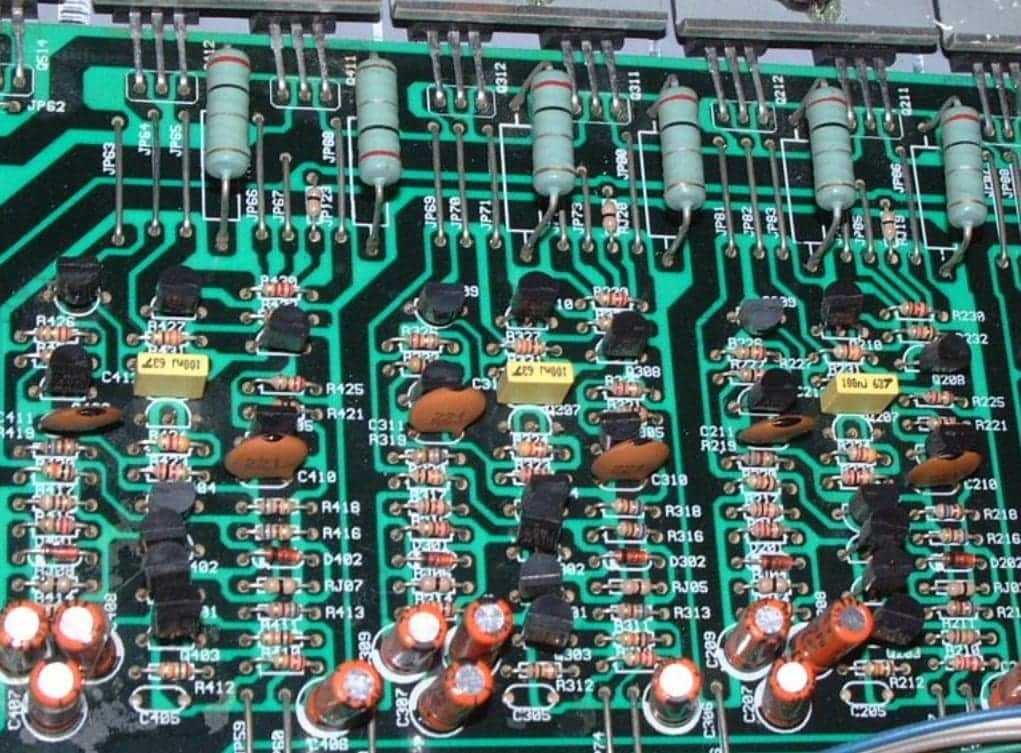

nisi skinuo kompletnu šemu ili nisi nacrtao dobro.na tvojoj šemi emiteri idu na otpornike (0,2 oma a ne 0,67) i nigde više a sličica pokazuje još puno toga.kako li je tek de su sitni delići, ko zna jesi li još ponešto ispustio.

[wlada_85]

da, ima josh dva tranzistora, jedan gleda emitore izlaznih tranzistora, pa ako neki od izlaza pregori on prijavi elektronici koja iskljuchi pojachalo.a tranzistror na ulazu opet elektronici shalje neki podatak... Dalje, na toj slici se ne vidi da se signal vodi do izlaza pojachavacha, a pre samog izlaza su ovaj otpornik i kondenzator ... Naravno ovo je pojachavachki stepen, jer se moze na slici videti da postoji i predpojachalo, (ono radi i ne bih da skidam shemu za to)Ma menjao sam ja vrednost ovih otpornika, jer sam simulirao kako shta, da vidim kako tachno radi ... E sad koliko sam zakljuchio je da ako povecam pojachanje tranzistora Q4, onda sav signal da kazem ide preko Q8 ... Odnosno struja baze Q10 ode na manje od pA... (barem tako na ovoj simulaciji)Skinuo sam tranzistore i merio im pojachanja (sa unimerom), Q4 zaista ima veliko pojachanje 270, dok ostali mpsa56 tranzistori imaju oko 170 ... Predpostavljam da tu ima nekih greshaka. E sad, ako moze malo pomoci, koji sa kojim tranzistorom bi ovde trebalo da bude priblizne vrednosti ????
