steva Napisano Avgust 22, 2011 Share #1 Napisano Avgust 22, 2011 Iskopao drugar ovaj gore gramofon, ali bez AC adaptera. Na gramofonu piše napon veći ili jednak 10V i 300mA. Kada zakačim trafo od 12v 2A, gramofon je mrtav i beo. Napon padne na 9V. Zanima me koliki napon daje orginalni trafo? Po šemi koju sam iskopao izgleda da je oko 18V, ali nisam siguran. HELP!!! Link to comment Podeli na ovim sajtovima More sharing options...
stein Napisano Avgust 22, 2011 Share #2 Napisano Avgust 22, 2011 http://www.vinylengine.com/library/thorens/td104.shtml Tamo imaš service manual. Moraš imati nalog i biti ulogovan da bi ga mogao skinuti. Kaže da DC supply mora da bude + 18VDC na otporniku R120 (47R) sa druge strane otpornika je kolektor tranzistora T104 (BD137), sa emitera tog tranzistora ide žica na motor, tih 18V treba da imaš na kondenzatoru od 1000uF iza greca tj diodnog mosta...Posle se napon skida na 10 (tačnije 9.3 i 4.7VDC unutar sklopa u gramofonu) Nema tačne naznake koliko treba da bude napon na AC napajanju... Osim celog niza specifikovanih napona na strani 20 u manualu... Link to comment Podeli na ovim sajtovima More sharing options...
revox Napisano Avgust 22, 2011 Share #3 Napisano Avgust 22, 2011 Link to comment Podeli na ovim sajtovima More sharing options...
revox Napisano Avgust 22, 2011 Share #4 Napisano Avgust 22, 2011 Link to comment Podeli na ovim sajtovima More sharing options...

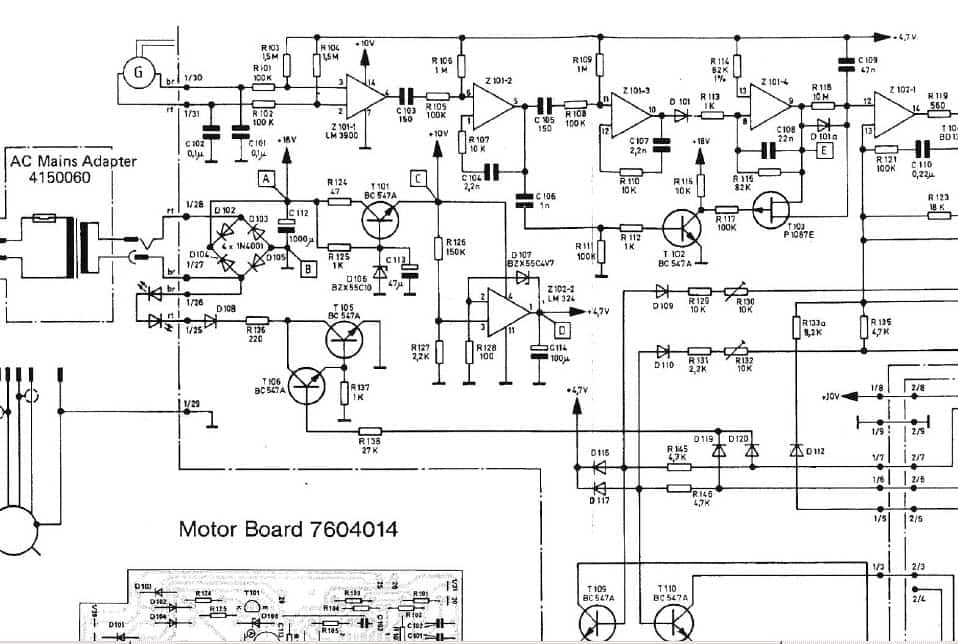

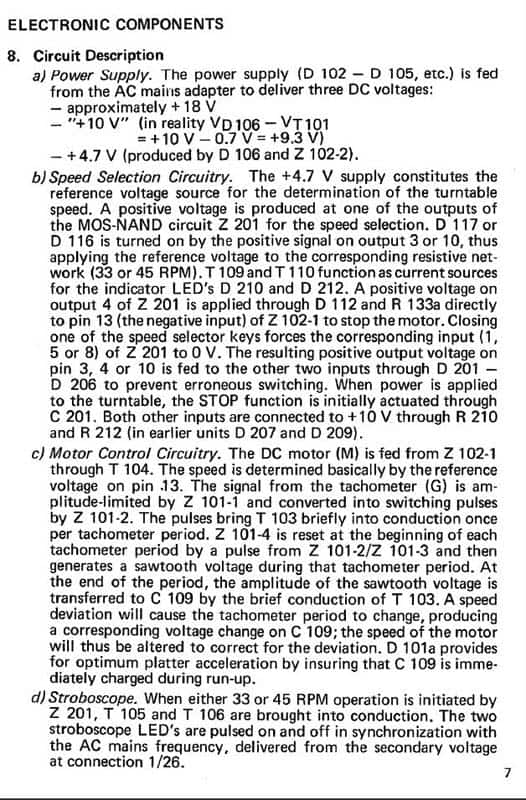

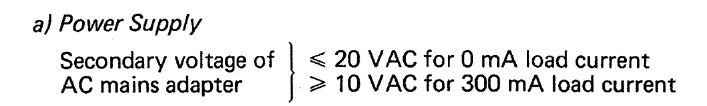

Ја sam sam Napisano Avgust 22, 2011 Share #5 Napisano Avgust 22, 2011 Iskopao drugar ovaj gore gramofon, ali bez AC adaptera. Na gramofonu piše napon veći ili jednak 10V i 300mA. Kada zakačim trafo od 12v 2A, gramofon je mrtav i beo. Napon padne na 9V. Zanima me koliki napon daje orginalni trafo? Po šemi koju sam iskopao izgleda da je oko 18V, ali nisam siguran. HELP!!! Добро си прочитао, али изгледа да је нешто неисправно. Ево из његовог СМ-а. Link to comment Podeli na ovim sajtovima More sharing options...
