Potrebna pomoc oko Gerber fajlova

[neskor]

Imam neke zip gerber fajlove koje treba da izradim on jlpcb, medjutim kazu mi da mi fale "drill file".

Da li ima neko voljan da mi to doda ili da mi posalje uputstvo ili link kako da to dodam.

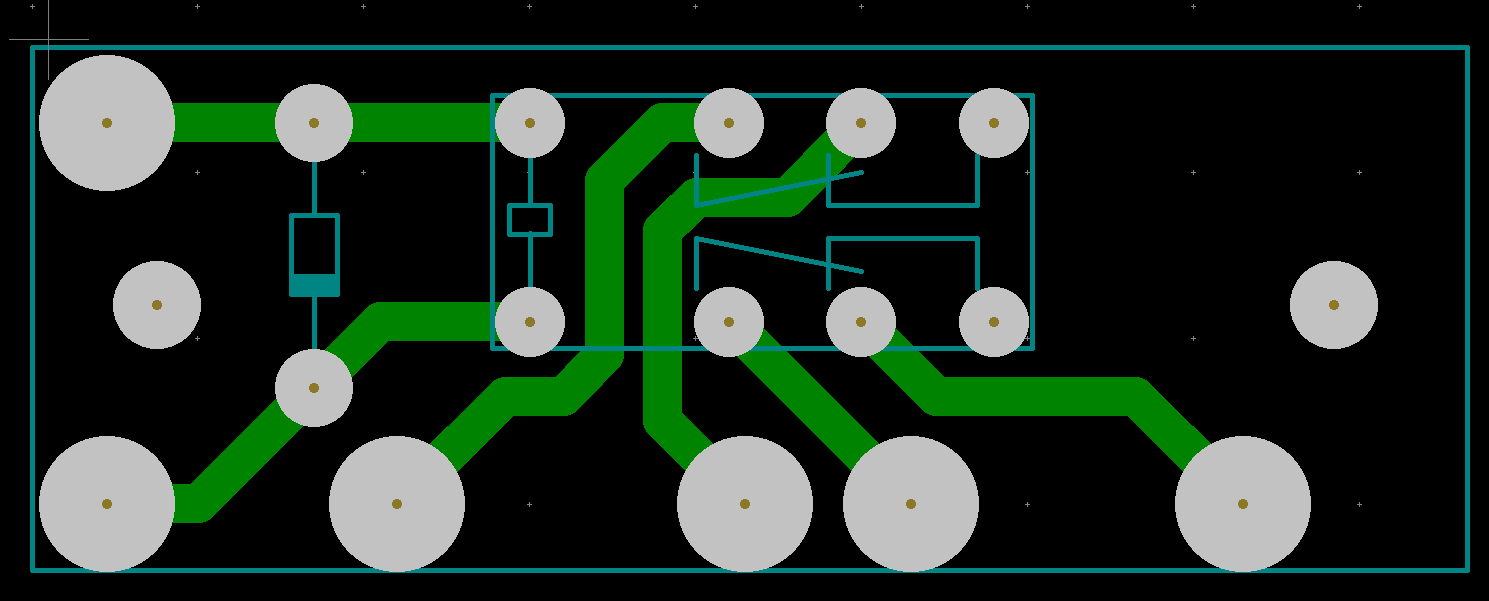

Na slikama imam te rupe, ali nazalost u gerber zip fajlu ga ne vidim

U prilogu je samo jedan zip file i slika tog pcb-a, ukupno ih imam 6.





Reley 2 pcb.BMP Reley 2.zip

[shonne]

u koji program je crtano, gde ti je izvorni fajl?

[shonne]

koliko velike hoces rupe da budu?

[neskor]

nemam pojma, to sam dobio u zip fajlu tako da ne znam koji je izvorni program

velicine rupa mogu da se vide sa slike

koji je inace standard za rupe na PCB-u za otpornike?

[shonne]

aj smislite se koliko velike rupe da budu pa se javite...

[neskor]

hajde da pokusam ja da uradim sam, nasao sam neki totorijal na netu

 pa ako ne uspem javljam

hvala puno za pomoc!

[shonne]

samo napred

[shonne]

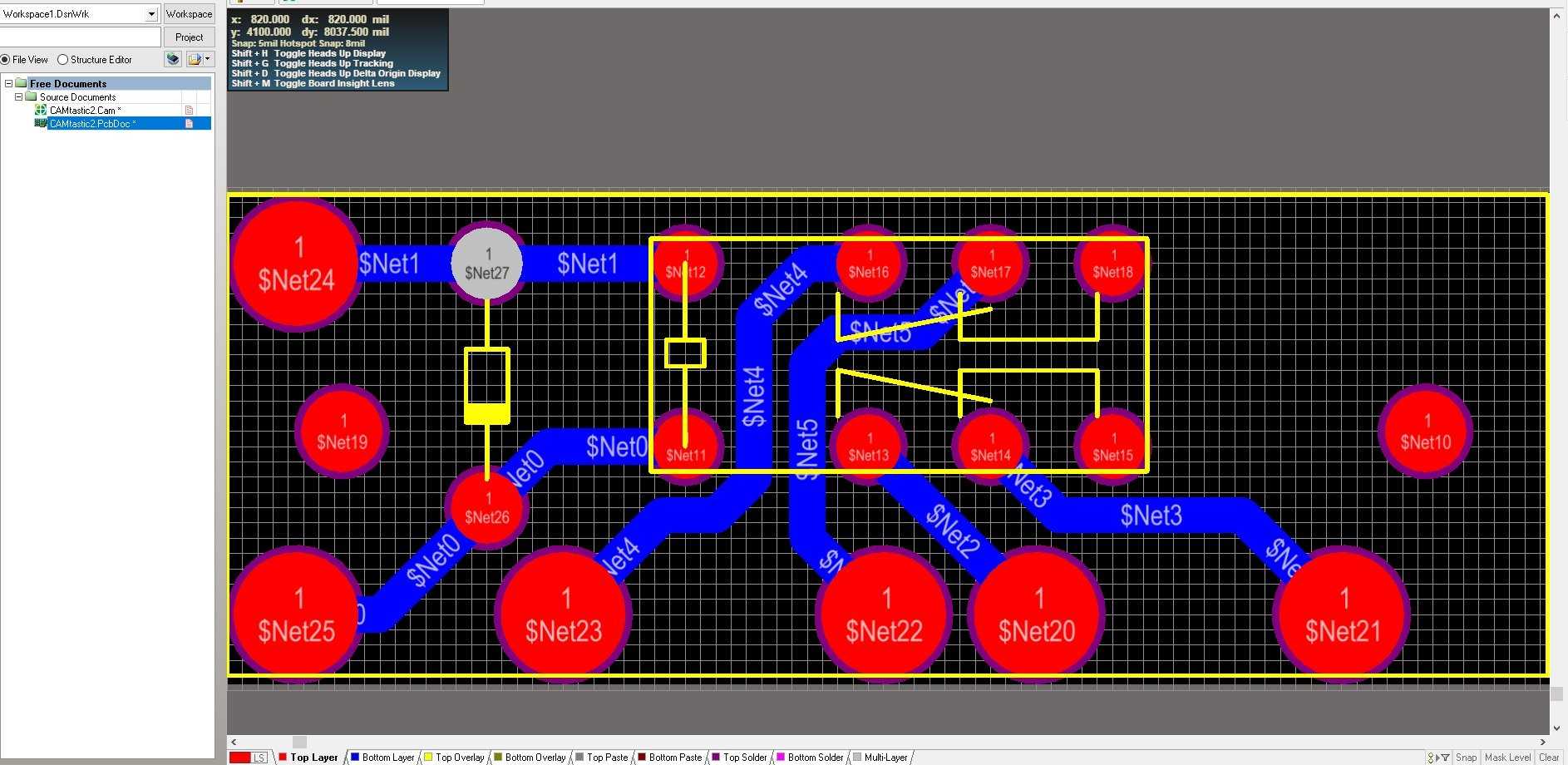

evo file za altium, protel...pa se igraj ako sam ne uspes

CAMtastic2.PcbDoc

[ZASto]

Boktemazo, prosta jednostrana pločica, da se odradi i "flomaster tehnikom"

Test.zipAko trošiš KiCAD imaš ptojekat u prilogu.

[neskor]

Ne radi se o samo jednoj plocici, ima 6 razlicitih plocica za razlicite namene.

Nasao sam na netu uputstvo kako sa Kicad-om odraditi drilling files, tako da sam to danas i resio

Milsio sam da ce biti mnogo komplikovano ali na srecu nije tako bilo. Svaki dan se nauci nesto novo

Hvala svima na pomoci!
