Pozdrav svima,
Treba mi pomoć. Mislim da ću teško dobiti odgovor jer je i pitanje takvo, ali ništa mi više nije preostalo nego da pokušam ovde da pronađem rešenje problema. Naime, pre dosta godina naručio sam od nekog lika iz Niša kit i pločice za pretpojačalo i pojačalo. Nadam se da neću ugroziti njegova prava ako navedem njegovo ime i prezime na ovom forumu. U pitanju je Ivica Milojić iz Niša, a njegova firma se zvala MIT electronic. Model pretpojačala bio je MIT 5621 i urađeno je u diskretnoj tehnici, bez OP-a, uglavnom tranzistori BC546/BC556 sve na jednoj pločici dimenzija otpr. 18x10cm. Modela pojačala se ne sećam, znam samo da je sa MOSFET tranzistorima IRF530 i da mu je snaga oko 50W na 8Ohm. Sve je to jedno vreme radilo sklepano u nekoj staaroj kutiji od HSR-a. Posle nekog vremena sam rešio da uradim sve kako treba i nabavio dve prave kutije, za pojačalo i pretpojačalo. Završio sam samo pojačalo koje radi dobro već par godina.

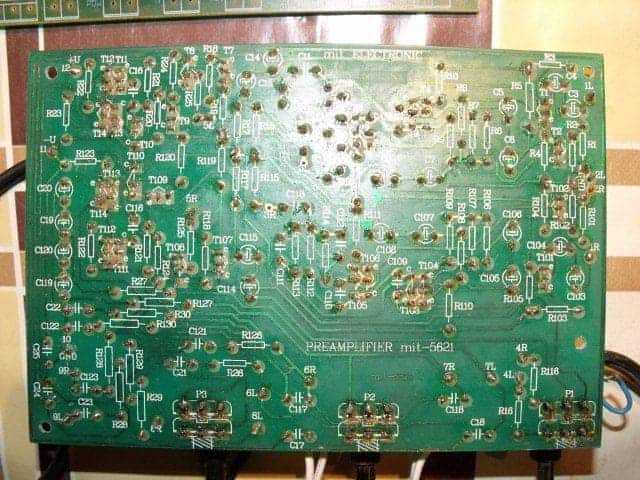

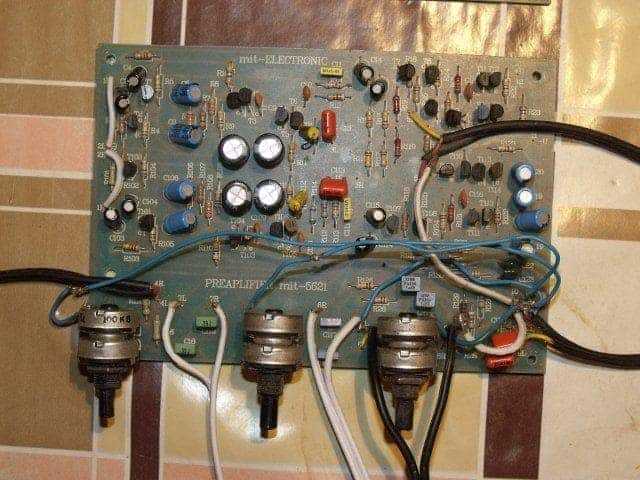

Sad sam rešio da završim i pretpojačalo, poslagao sam sve komponente (u međuvremenu sam nabavio i kontrolu motorizovanog ALPS potenciometra sa relejskim selektorima ulaza preko IR daljinca), oduvao prašinu i onda skontao da pojma nemam gde mi je šema pretpojačala (izgubio sam je prilikom selidbe). Na pločici postoje priključci obeleženi sa 1L,1R,2L,2R, ... ,9L,9R. Slike pločice su u prilogu. Mogu da pretpostavim da su 1L1R,2L,2R,3L,3R phono ulazi/izlazi koje nisam koristio, 4L i 4R su verovatno izlazi za pojačalo, a 5L i 5R linijski ulazi. Ali za ostale priključke nemam pojma šta su i kako se povezuju. Sećam se da su išli preko preklopnika koji služi za on/off tonskih kontrola.
Pokušao sam da kontaktiram sa gospodinom od koga sam sve to poručio ali on kaže da se odavno ne bavi tim poslom, da je sve to pobacao, pogubio i da jednostavno ne može da mi pomogne Internet mi takođe nije pomogao...
Znam da je sve konfuzno, pitajte ja ću pojasniti. Verujem da je taj projekat kopija neke poznate šeme ili sl. pa se mislim možda neko ima slično pretpojačalo i zna o čemu se radi? Znači moje pitanje je, kako se povezuju ti priključci za uključivanje/isključivanje kola za boju tona???
Hvala unapred uz izvinjenje na neodređenosti teme i pitanja.
