Sony STR-GX211 reciver

[Chusso]

Pozdrav,

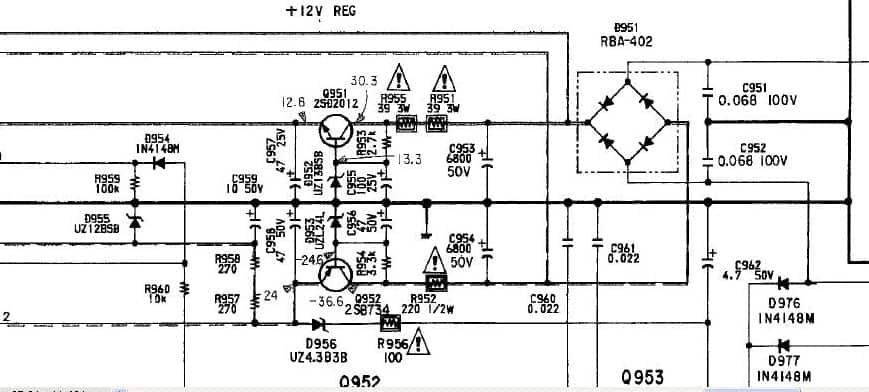

dobio sam od drugara koji se odselio za nemacku gorepomenuti reciver! Promenio mu kondove u filteru posto je zujao i brujao i bili su se naduli. E sad pitanje, odnosno dva. Prvo je da se otpornici R951 i R955 (metal oxide 33ohm/3w i tranzistro Q951 (2SD2012) nenormalno greju! Posle par minuta rada cak i na manjim snagama se oseti cak i na poklopcu i odozdo na dnu da je to mesto pregrejano! A drugo pitanje je da je svetlo na displayu jako slabo, sak i u totalnom mraku jedva da svetli! Da nisam nesto pokarampbasio menjanjem elektrolita u napajanju?

https://hotfile.com/...-GX211.pdf.html

ovde je shema uredjaja!

Hvala unapred,

Sasa

[guja011]

pre otpornika je 42 volta, a posle njih i tranzistora je 12 volti. uprati šta tih 12 sve napaja i izmeri da li je stvarno 12. ukoliko je manje onda imaš neku gadnu potrošnju

[guja011]

pdf je dovoljno čitljiv, imaš naznačene sve napone pa i stanje oko fluorescentnog displeja.znači mernjak u šake pa potvrdi prvo glavne dc napone a onda i ostale.

[Chusso]

Merim za vikenad, pa postujem rezultate! Hvala na pomoci u svakom slucaju!

[guja011]

pogledaj na pdf detalje oko VFD displeja i proprati koji je napon na f1-f2 pinovima kao i ovaj napon od -24v, to je displeju najvažnije (proverićeš i +5V naravno)merenjem napona između komon elektrode (G1 do G9) i ponekog (uključenog) segmenta možeš videti da li je upravljanje ok.

[Chusso]

Izmerene vrednosti na Q951 i manje vise su kao po shemi, na emiteru je tacno 12.8, kolektor je nesto vislji, 31.8 umesto 30.3 i na bazi je 13.4 umesto 13.3, ali to moze da bude i usled mog "kineza" unimera!Ostaje jos da izmerim vrednosti na display-u!

[guja011]

te vrednosti su manje-više ok, da je prevelika potrošnja, bio bi pad na ta 2 redna otpornika veči (imao bi ubedljivo ispod 30 volti).što se tiče vfd, pitanje je da li svi segmenti svetle jednako bedno i naravno koji su naponi na njima.uzgred iskoristi priliku kad već rasturaš i skini filter ispred vfd

[Chusso]

Sad sam izmerio i na Q952, na bazi treba da ima -24.6v a ima -17.3V, na emiteru ima -15.1 a treba da ima -24 i na kolektoru ima -15.7 a treba da bude .36.6. samim tim i na display ne ide -24 V nego -15.7!I R952 od 220ohm je kao malo nagoreo!

[Chusso]

te vrednosti su manje-više ok, da je prevelika potrošnja, bio bi pad na ta 2 redna otpornika veči (imao bi ubedljivo ispod 30 volti).što se tiče vfd, pitanje je da li svi segmenti svetle jednako bedno i naravno koji su naponi na njima.uzgred iskoristi priliku kad već rasturaš i skini filter ispred vfd

Moze malo pojasnjenje, nisam bas toliko strucan!hvala!

[guja011]

pa eto nagazio si blizu vfd problema. -15ak volti je razlog slabog sjaja vfd

[Chusso]

Dobro, problem smo nasli, samo da jos lociramo uzrok!

[guja011]

lako je tebi ja jutros obrisao pdf.što se tiče filtera (smeđkasta folija verovatno) zaboravi na to, neće ti trebati ako se sredi napon na -24

[Gosha]

Sad sam izmerio i na Q952, na bazi treba da ima -24.6v a ima -17.3V, na emiteru ima -15.1 a treba da ima -24 i na kolektoru ima -15.7 a treba da bude .36.6. samim tim i na display ne ide -24 V nego -15.7!I R952 od 220ohm je kao malo nagoreo!

Izmeri napon na C954 ako je malizaneni ga. Ako je normalan tj oko 36V i vise onda mora da se greje R952 a to znazi da nesto vuce struju na liniji -24V sto je manje verovatno.Provri i Q952. A da, ne bi bilo lose da zamenis i C962 za svaki slucaj.Ja tipujem na C954

[Chusso]

C954 je glavni elektrolit, koji sam prvi zamennio, zajedno sa C953! jedino sto su bili 6800/50V a sad su 10.000/50VMereni naponi i na jednom i drugom su 40V!

[Gosha]

C954 je glavni elektrolit, koji sam prvi zamennio, zajedno sa C953! jedino sto su bili 6800/50V a sad su 10.000/50VMereni naponi i na jednom i drugom su 40V!

Onda je riknuo Q952

[guja011]

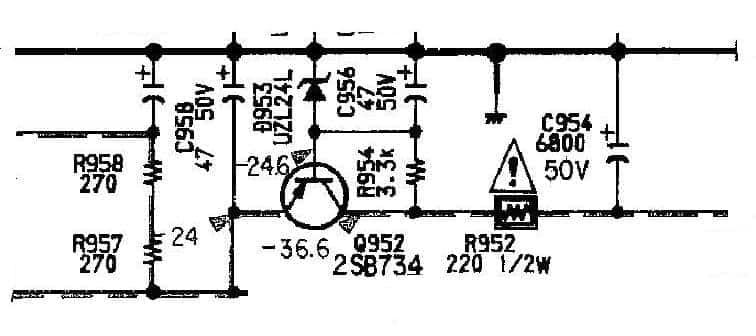

slika

[guja011]

zameni taj otpornik od 220 oma, malo se razbaci sa snagom, turi 1w, ne škodi.i to je to.

[Chusso]

Onda je riknuo Q952

Bio si u pravu, skinuo sam Q952 (2SB734) i proverio ga i ne daje znake zivota! E sad posto je u pitanju "japanac", ima li kod nas uopste taj tranzistor da se kupi ili moze i neka zamena?Predlozi???Hvala!

[guja011]

daprostiš, jes ga merio na "diodnom" opsegu? gledo ECB raspored?ja i dalje tipujem na otpornik jer ako je trandža puko, imao bi na zenerki neki normalan napon oko -24v a nemaš.

[Chusso]

Meren na diodnom opsegu jedna pipalica na bazu, druga na emiter pa na kolektor, pa obrnute pipalice, ali nista! ne reaguje! Otpornik sam stavio drugi ali manje snage i za tri sekunde se maltene zapalio! Kad izmerim onaj stari otpornik pokazuje 220 ohm, ali kad ga vratim na plocu i ukljucim reciver, on se toliko uzari da topi lem na stampanoj ploci ispod sebe!

[Gosha]

Bio si u pravu, skinuo sam Q952 (2SB734) i proverio ga i ne daje znake zivota! E sad posto je u pitanju "japanac", ima li kod nas uopste taj tranzistor da se kupi ili moze i neka zamena?Predlozi???Hvala!

BD140 imas na svakoj trafici.Proveri i zenerke

[Chusso]

BD140 imas na svakoj trafici.Proveri i zenerke

Promenjen i trandza i otpornik ali i dalje nemam trazene napone na trandzi, a otpornik gori do usijanja!Zenerke proverene instrumentom i ispravne su!
