56 minutes ago, zek said:

'Ajd' da uskočim u temu - ima li gde dobra šema za niskošumni stabilisani ispravljač za 5V 1-2A?

Da li vrede ovi nešto

https://www.ldovr.com/product-p/tps7a4700-spsu.htm

Pooge 5.51 sa TL431 referencom. PSRR preko 120dB, izlazna imp teži nuli...



Podesimo koja struja treba i napon...

Link to comment
Podeli na ovim sajtovima

14 minutes ago, Nesic said:

Pooge 5.51 sa TL431 referencom. PSRR preko 120dB, izlazna imp teži nuli...



Podesimo koja struja treba i napon...

Bobane, kod simuliranja regulatora ne koristiš idealne kondenzatore, ubaci esr pa uporedi psrr graf, dobićeš rezultate mnogo približnije praksi..

Link to comment
Podeli na ovim sajtovima

6 hours ago, Nesic said:

Bez brige, i jedno i drugo je provereno i vrhunski radi. Inače ne bih preporučivo emoji846.png.

Ma ok, ne komentarišem kolo, kažem ti oko simulacija, na koje stvari da obraćaš pažnju... Možeš takođe da vežeš na izlaz generator i simuliraš tranzijentni odziv regulatora.

Link to comment
Podeli na ovim sajtovima

  • 1 month later...
  • 9 months later...

:sign13:

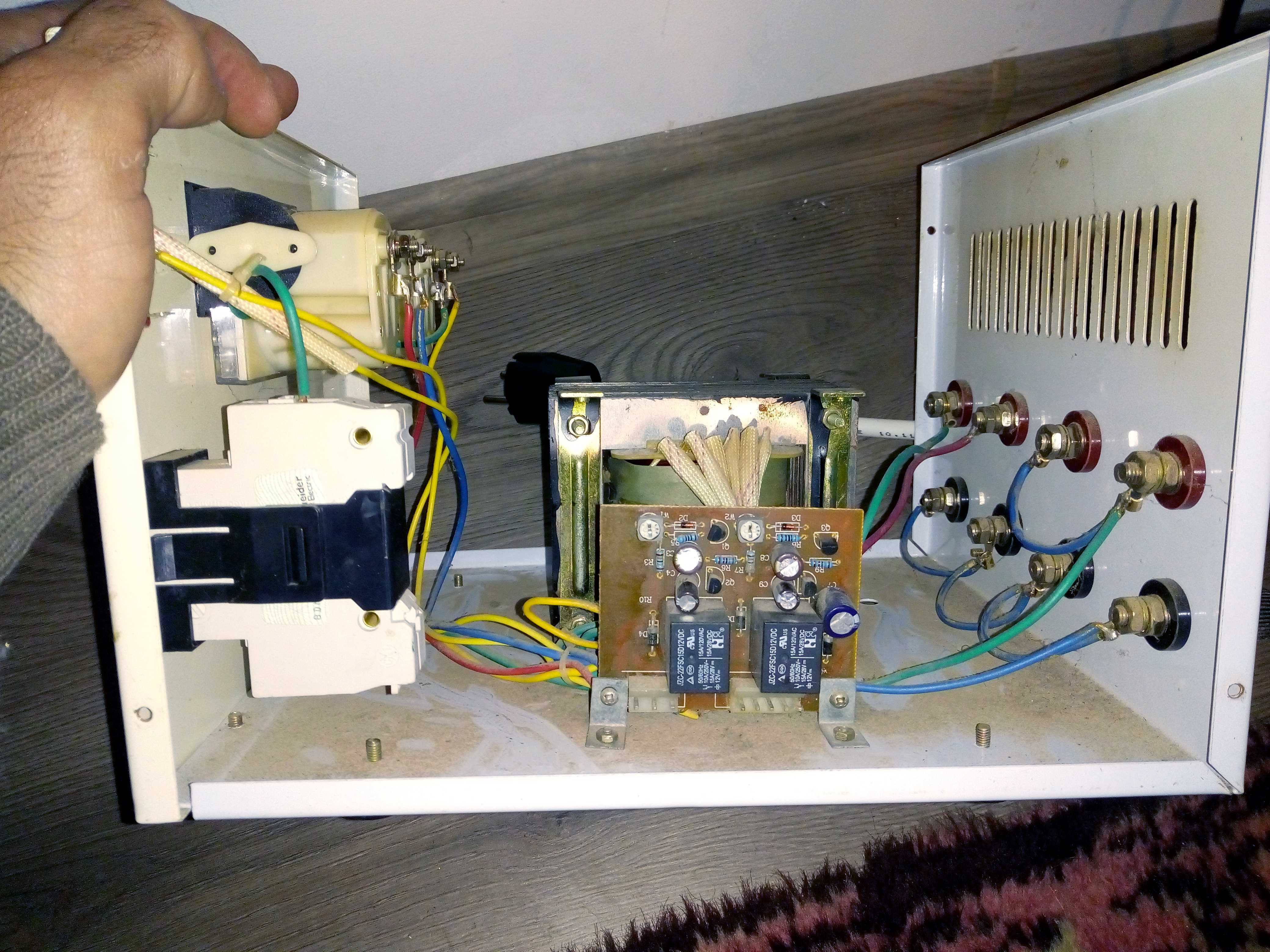

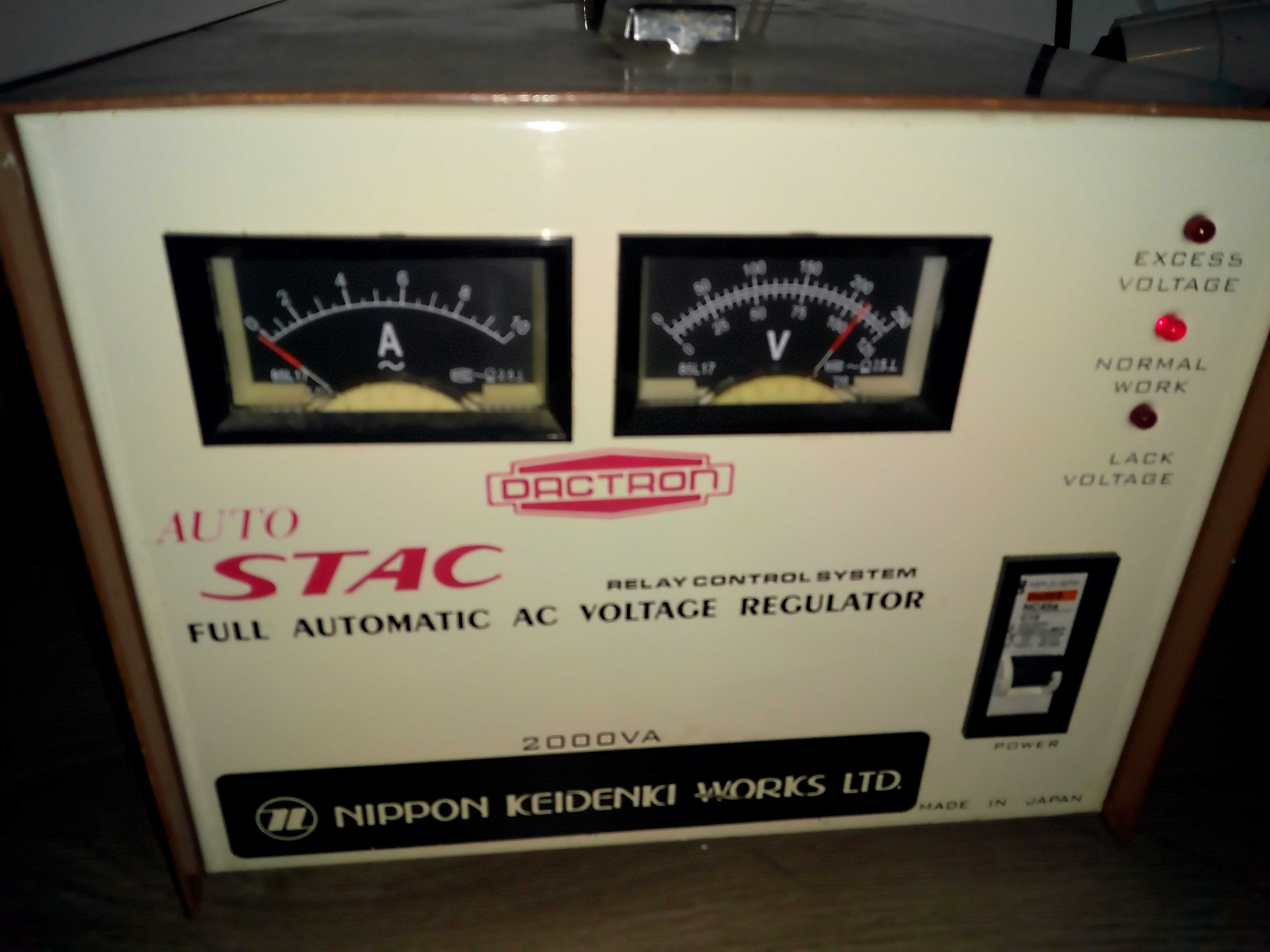

Imam neki stariji relejni korektor napona i sinoc sam ga prikljucuo jer oce napon da padne ispod 200 V ... Odradi kako treba, podigne na 220 V, svi uredjaji rade kako treba ali me brine sto nema ni ulaz ni izlaz za uzemljenje.

Jel to tako treba ili je falican?

Link to comment
Podeli na ovim sajtovima

Verovatno je to onaj u plastičnom kućištu što je bio za TV uređaje.

Ako ti priključeni uređaji imaju uzemljenje, možeš da prepraviš korektor i dodaš još jednu žičku, ako si imalo vešt sa strujom.

Link to comment
Podeli na ovim sajtovima

1 hour ago, jorgoss said:

Koji je to dac? I koji usb to spdif konverter...

DAC čip je Cirrus Logic CS4344, plocica je život počela kao FiiO Taishan D03K i onda su prepravljani napajanje i analogni deo izlaza i jos ce biti prepravljani.

USB konverzija na S/PDIF ide preko generickog kineskog modula a čip je CM108AH.

Link to comment
Podeli na ovim sajtovima

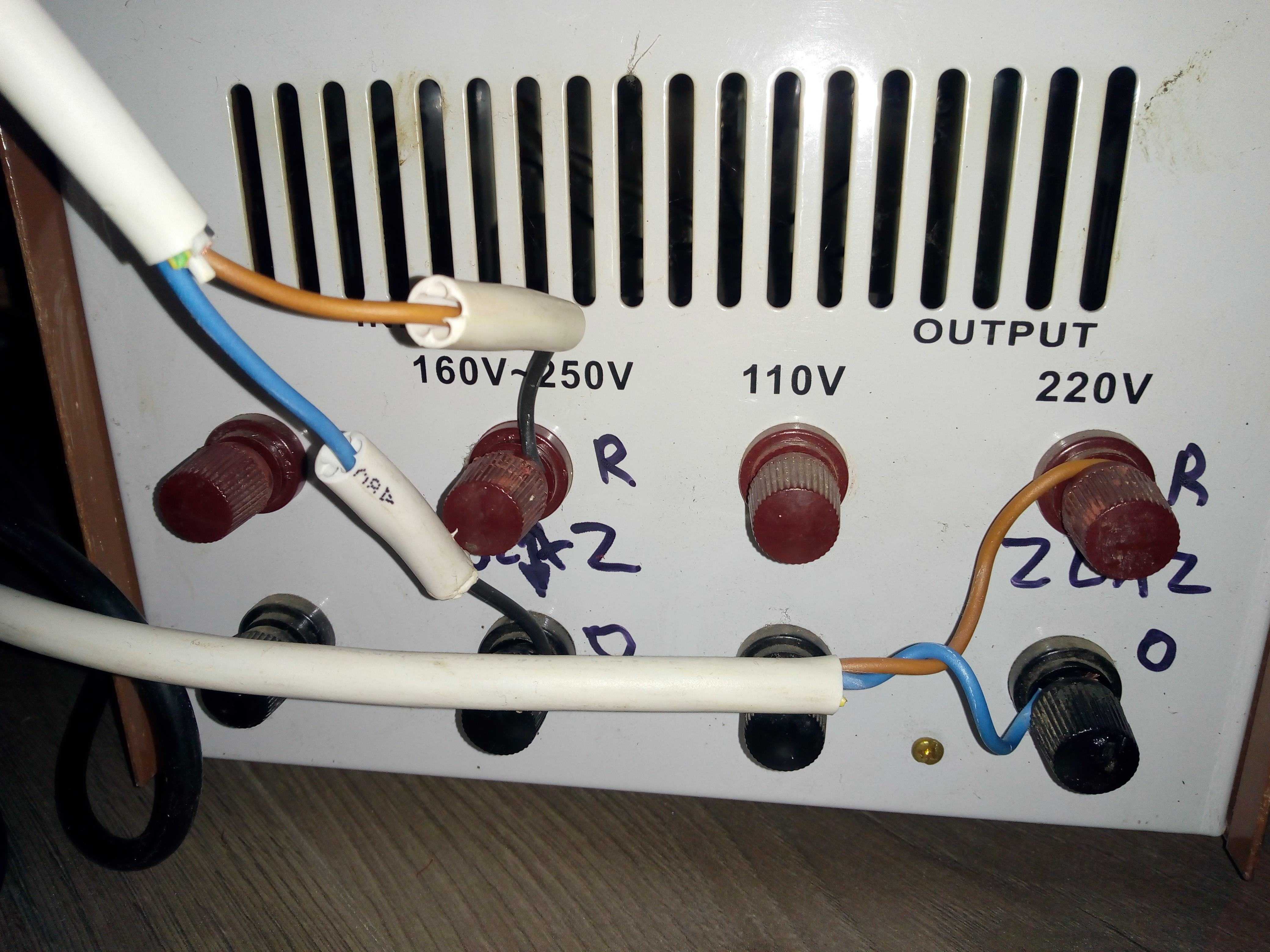

Pa sad, postoje dva načina bez puno bušenja kutije, da se presele "ulazne" žice sa krajnjih kontakata, koji se ne koriste, i na njih prikači GND, a iznutra poveže sa ramom trafoa.

Ili da se poskudaju kleme, ugradi merežni kabal i nazidna utičnica sa uzemljenjem.

Link to comment
Podeli na ovim sajtovima

8 minutes ago, Anubis said:

A jel moze da ide zica od uzemljenja direktno od utikaca do uticnice bez da se vezuje za korektor?

One dve zuto/zelene sto si posekao trebao si ih spojiti zajedno.

Ali, posto je kutija tog stabilizatora/korektora, metalna, trebas i nju spojiti za uzemljenje.

Link to comment
Podeli na ovim sajtovima
