Krell DC zaštita zvučnika

[LightMatic]

Dobar dan drago društvo,

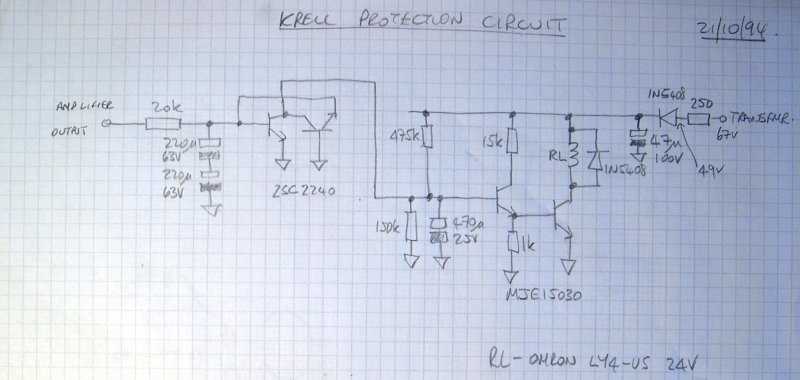

Zbog nedostatka sredstava za završavanje već započetih projekata, našao sam način da se zabavim, sklepavanjem još jednog pojačala. Za Krell KSA-50 su daaavno nekad nabavljene pločice oliti PCB-s, a ovdje sam bio oglasio onaj toroidni trafo (2x37VAC, 1x38VAC 1000VA) pa mi je palo na pamet (što sam umišljen, čuj pamet) da krenem u realizaciju, ovaj toroid bih mogao iskoristiti za Krell-a. Imamo skoro sve, osim izlaznih tranzistora i emiterskih otpornika, mogao bih nabaviti MOX 0,5ohm 5W, nadam se da su adekvatni, tranzistori će malo pričekati, ima dosta toga što je prioritetnije. Malo smo čeprkali po internetu i vidio sam na nekom forumu sliku navodno originalne Krell sheme za zaštitu zvučnika, koju prilažem uz ovu poruku. Na shemi je navedeno napajanje 67VAC, mene zanima bi li se mogla prepraviti da radi na ovaj od 38VAC koji imam "viška" na toroidcu? A recimo da se ova zaštita prilagodi mojim zahtjevima, veže li se masa ovog uređaja sa masom napajanja pojačala i može li se zaštita oprobati bez spajanja na izlaze pojačala?

Unaprijed se zahvaljujem i nadam da nisam prezahtjevan. Ako sam promašio mjesto postavljanja teme, molim nadležne da reaguju.

Srdačni pozdravi iz Mostara

Izmenjeno April 18 od LightMatic

[NIXIE]

Kupi neku gotovu zaštitu, ima toga dosta.

[NIXIE]

I inrush current limiter je obavezan za takav trafo, tu nema zezanja a skoro ni pravog osigurača koji bi preživeo direktno uključenje.

[NIXIE]

I za sve navedene zaštite, uzmi poseban mali trafojčić.

[LightMatic]

pre 12 minuta, NIXIE reče

Kupi neku gotovu zaštitu, ima toga dosta.

Ima već negdje ona sa TA73xx chip-om, ali naletjeli smo na ovu pa pomislili da nju koristimo.

[LightMatic]

pre 11 minuta, NIXIE reče

I inrush current limiter je obavezan za takav trafo, tu nema zezanja a skoro ni pravog osigurača koji bi preživeo direktno uključenje.

Ako mislimo na isto, Soft Start je već nabudžen

[LightMatic]

pre 12 minuta, NIXIE reče

I za sve navedene zaštite, uzmi poseban mali trafojčić.

Bi ja vrlo rado ali slabo ima slobodnog prostora, odnosno zauzelo sve ostalo većinu prostora.

Izmenjeno April 18 od LightMatic

[Zen Mod]

2 hours ago, LightMatic said:

bi li se mogla prepraviti da radi na ovaj od 38VAC koji imam "viška" na toroidcu?

daj podatke za relej koji mislis da upotrebis i dobices editovanu semu za tvojih 38Vac

[LightMatic]

Au, brate moj Zen Mod, relay/i je/su na poslu kao i ostalo. Špula je na 24VDC, neki su Matsushita, grmaljski. Na "oko" su ovakvi:

JH2A-DC24V Matsushita Relay 1HP 125V AC 20A 250V AC 20A 277V PZ0 for sale online | eBay

WWW.EBAY.COM

---

Find many great new & used options and get the best deals for JH2A-DC24V Matsushita Relay 1HP 125V AC 20A 250V AC 20A 277V PZ0 at the best online prices at eBay! Free shipping for many products!

izvinjavam se zbog linka ali nisam uspio nijednu sliku "ukrasti".

[LightMatic]

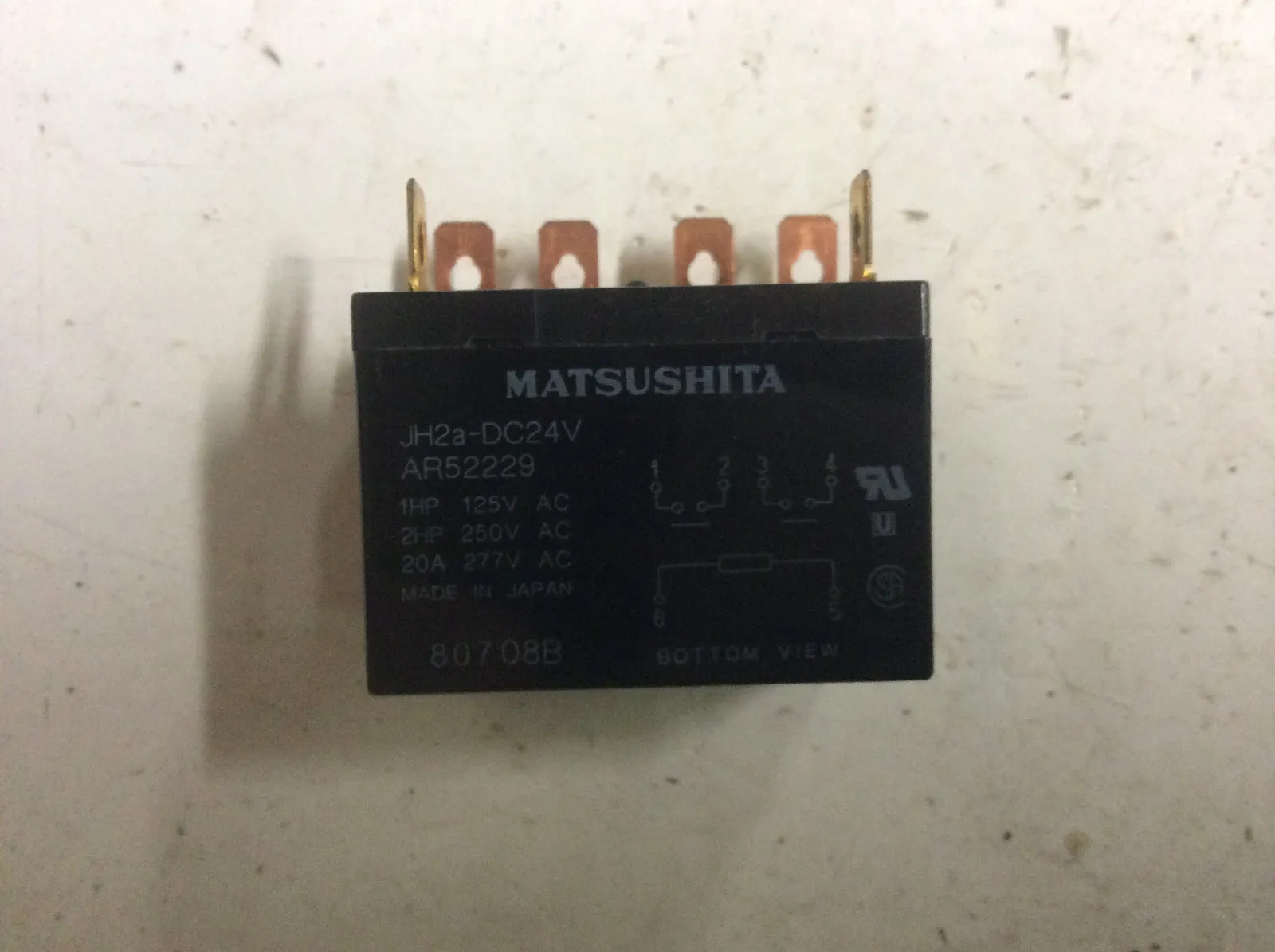

Pardon, evo i slike....

[NIXIE]

pre 59 minuta, LightMatic reče

Ako mislimo na isto, Soft Start je već nabudžen

Soft start i ja kažem ponekad. Mada pravi soft start je fazna regulacija napona, obično trijacima, lagano povećanje AC napona do nominalnog za elektromotore, grejače i tako to što vuče velike polazne struje.

[misa]

50 minutes ago, LightMatic said:

Au, brate moj Zen Mod, relay/i je/su na poslu kao i ostalo. Špula je na 24VDC, neki su Matsushita, grmaljski. Na "oko" su ovakvi:

JH2A-DC24V Matsushita Relay 1HP 125V AC 20A 250V AC 20A 277V PZ0 for sale online | eBay

WWW.EBAY.COM

---

Find many great new & used options and get the best deals for JH2A-DC24V Matsushita Relay 1HP 125V AC 20A 250V AC 20A 277V PZ0 at the best online prices at eBay! Free shipping for many products!

izvinjavam se zbog linka ali nisam uspio nijednu sliku "ukrasti".

Ima kod nas relea 40A za normalne pare. Necu da pricam da na Aliexpress-u ima i jeftinije istih tih.

Ja stavljam po dva tj. prvi ogranicava struju otpornicima a drugi ih prespaja.

Ne volim elektroniku jer ona unosi šum u napajanje.

Pozdrav Miša

[LightMatic]

Ja sličan/e ovom/im relay/e već posjedujem, ne namjeravam kupovati druge, ima puuuno stvari na spisku koje čekaju "bolja vremena" za kupovinu. A ne moraju biti ni ovi, ljudi smo dogovoriti ćemo se . Izvinjavam se, možda ste mislili da ova vrsta nije adekvatna ulozi kojoj ga želim namjeniti? Ako je tako, molim da mi predložite bolju felu.

[NIXIE]

Imaš znači na raspolaganju AC38V, to ispravi, stavi neki filterski kondenzator recimo 2200uF 63V i nađi DC-DC konverter na ebaju da skineš to na 24VDC.

[NIXIE]

Recimo

DC 2-60V to DC 2-34V Step Down (Buck) Voltage Regulator Power Adapter Converter

WWW.EBAY.COM

---

High efficiency synchronous buck, current up to 3A, low ripple. 45 In 1 Sensor. Support large load capacitor start, wide applicability, can be flushed super capacitor. Battery Protection Board. Multiple protection functions: UVLo/OCP/SCP/0TP/OVP.



[NIXIE]

Ili

DC6-100V to DC5V/9V/12V/24V 2A Step Down Voltage Regulator Buck Converter Module

WWW.EBAY.COM

---

Fixed output 5V 9V 12V 24V,input 6-100V with overheat and overload shutdown protection. Am 14.04.2023 hat der Verkäufer die folgenden Angaben hinzugefügt 1 x Module. hope you could understand. Heat dissipation mode: natural heat dissipation.



[Zen Mod]

34 minutes ago, NIXIE said:

da skineš to na 24VDC.

si ti pogledao semu u prvom postu?



[Zen Mod]

1 hour ago, LightMatic said:

Pardon, evo i slike....



je li to slika releja koji ce biti upotrebljen?

[LightMatic]

Na oči je isti, 24V je špula ali pošto mi nije pri ruci nisam siguran jel' 100% identičan. Prije sutra ne mogu do tehnikalija ovih relay-a što imam.

[NIXIE]

Upravo sada, Zen Mod reče

si ti pogledao semu u prvom postu?



Jesam, i zato se ne bih zezao sa tim nabadanjem otpornika, nego uzeo regulator 24VDC za rele 24VDC. Onda može špulna imati bilo koji otpor.

Izmenjeno April 18 od NIXIE

[Zen Mod]

pa ne radi kolo na 24

[Zen Mod]

5 minutes ago, LightMatic said:

Prije sutra ne mogu

onda sutra
