Lampizacija DUAL CV 60...da, ne, ako da, kako?


milan p.

Preporučeni Komentari

Dakle...Trenutno je sve u fazi razmišljanja(do kraja Aprila), pošto radim na brodu i tada mi ističe ugovor.

Rad na brodu donosi i poprilično slobodnog vremena, te se neke ideje javljaju svakodnevno.

Ono što bih želeo je sledeće: imam to pojačalo Dual cv60.U solidnom je radnom stanju a izgleda odlično.Dobio sam ga u neloj grupnoj kupovini više uređaja(čitaj:hrčkanje). Pa pošto imam dual-ov gramofon, lepo bi se vizuelno uklopilo uz sve to.

I tu dolazim na ideju da, umesto njegovog aj da kažem preamp dela, ubacim lampu, uz zadržavanje phono dela. Ono što bih voleo da ubacim je Daudio-v 6n6p preamp(pojačanje 8-10 puta).

I tu je, što se mog razmišljanja tiče KRAJ. Želje imam, iskustva nemam.Te bih postavio neka pitanja...

1.Da li je moguće ubaciti umesto njegovog pretpojačanja preamp sa pojačanjem 8-10 puta?

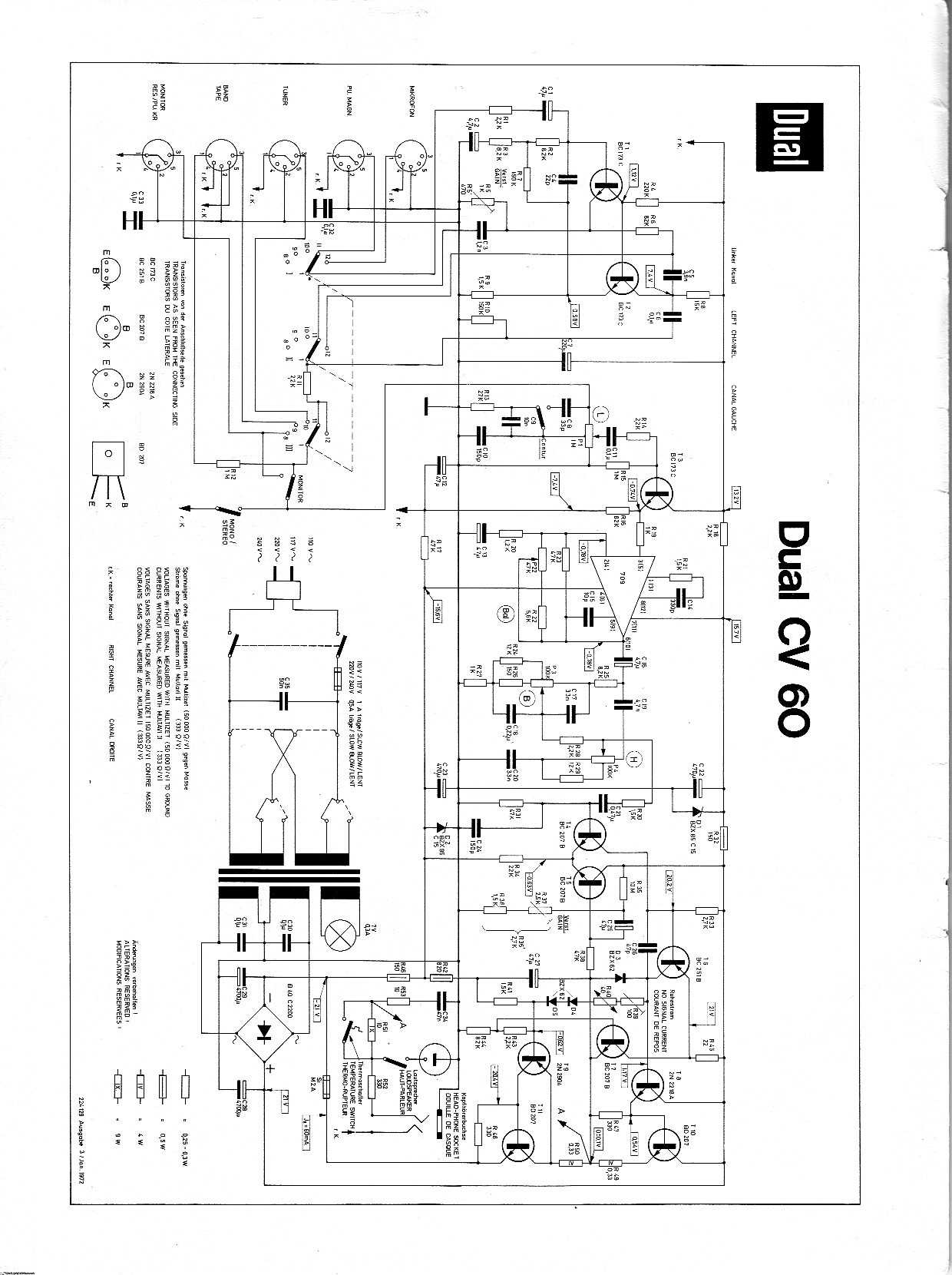

2. Ako je moguće gde bih to trebao da ubacim(na dole priloženoj šemi) i šta bih od intervencija sve morao da uradim(u smislu "gašenja" fabričkog preamp dela?

3.Ukoliko je to bezveze, da li da sve počupam i ubacim 6n6p preamp i neke izlazne module u AB klasi, recimo nešto od Apex-a ?

P.S. Prvenstveno me zanima da vizuelno sačuvam pojačalo u izvornom obliku

P.P.S Sa zadovoljstvom bih izbacio TON kontrole(bass, trable..).

Napominjem opet, da ovo neće biti samo jedna od pokrenitih tema, dovešću je do kraja...al' tek tamo u Maju mesecu, kada se dokopam kopna 😄.


Link to comment
Podeli na ovim sajtovima

Ja ne bih to diro. Treba ti još jedan trafo za lampe i puno prepravki. Zameni elektrolitske kondenzatore i teraj tako kako jeste.

Link to comment
Podeli na ovim sajtovima

Pre sat vremena, NIXIE reče

Ja ne bih to diro. Treba ti još jedan trafo za lampe i puno prepravki. Zameni elektrolitske kondenzatore i teraj tako kako jeste.

Sigurno ga neću ostaviti tako kako je. Pa makar sve iznutra letelo napolje. Pre bih ugradio lampu i tripath čip(recimo ta2024) nego li da ostane ovo što jeste. Jako tanko svira a ne želim da mi stoji na polici tek ukrasa radi..Što se tiče dela oko lampe tu mi je sve jasno i imam već taj preamp skockan na PCB..Napajanje isto imam rešeno..I to se ne dovodi u pitanje. Dakle, prvenstveno očekujem komentar na to da li je preamp sa navedenim pojačanjem moguće implementirati u šemu pojačala, sa zadržavanjem phono dela. Ukoliko je, molim za konketnu pomoć gde, šta, kako, na šemi...?

P.S.I nemorate da mi govorite o visokim naponima kalo su opasni po život itd itd...Nisam baš TOTALNI duduk. Makar neke osnove elektronike i mere bezbednosti poznajem 🙂

Link to comment
Podeli na ovim sajtovima

sa danasnjim izvorima koji imaju reda 2Vrms out, prakticno svaki OS moze da se potera bez line stage sa gain-om

ako hoces ceve, razmisljaj o cathode followeru, ne o 5-7x pojacanju

Link to comment
Podeli na ovim sajtovima

pre 59 minuta, NIXIE reče

Onda uz taj trafo koji imaš bi išlo nešto tipa https://www.st.com/resource/en/datasheet/tda7296.pdf, sve ostalo leti napolje.

To je brat od TDA7293/7294 sa nešto manje snage i napona napajanja.

Može i LM3886 recimo ili ovi gore TDA čipovi.

Moguće je da mu je to i previše pojačanja, 8-10x.

O.K. hvala, dakle tvoj predlog ide ka toj opciji da se sve počupa napolje 🙂. Razmatram sve za sada...

Link to comment
Podeli na ovim sajtovima

Pre sat vremena, Zen Mod reče

sa danasnjim izvorima koji imaju reda 2Vrms out, prakticno svaki OS moze da se potera bez line stage sa gain-om

ako hoces ceve, razmisljaj o cathode followeru, ne o 5-7x pojacanju

Hvala na komentaru Zen, konkretno Daudiov preamp sam pomenuo jer ga imam lepo skockanog na PCB-u(takođe i napajanje), pa ko velim, od dostupnih go.ana da napravim pitu 🙂(a i gabaritno bi sve to stalo u kutiju od pomenutog ampa, bez da išta smeta..Ako bih išao na cathode follower kapiram da bi tu lepo legao aikido..Ali mi to podrazumeva stavljanje njega na PCB(da bi sve ro lepo gabaritno stalo unutra, bez narušavanja spoljašnjosti).

Link to comment
Podeli na ovim sajtovima

pa mozes pametno, a mozes i na silu :)

uvek treba voditi racuna o distribuciji gain-a , ili na kraju zavrsis da ti grmi sa potenciometrom na 9 sati

Link to comment
Podeli na ovim sajtovima

Pre sat vremena, Zen Mod reče

pa mozes pametno, a mozes i na silu :)

uvek treba voditi racuna o distribuciji gain-a , ili na kraju zavrsis da ti grmi sa potenciometrom na 9 sati

Apsolutno razumem. A ne ide ni da radim pojačanje a da nakon toga "ubijam" signal pre pustanja ka izlazu.O.K. ukoliko bi se išlo sa CF, gde bih trebao da ga ubacim na šemi, odnosno šta sve odbacujem, isključujem, prespajam?

Link to comment
Podeli na ovim sajtovima

veceras cu editujem taj tvoj schm

prakticno se - kad je sema normalno orijentisana - sve levo od vol pota se izbacuje i izmedju pota i OS se stavi katodni follower

izracunacu ti i vrednost otpora u negativnoj sprezi da se smanji gain OS

taj amp je radjen u vreme DIN standarda, kad je line level bio 150-300mV

Link to comment
Podeli na ovim sajtovima

pre 1 sat, Zen Mod reče

veceras cu editujem taj tvoj schm

prakticno se - kad je sema normalno orijentisana - sve levo od vol pota se izbacuje i izmedju pota i OS se stavi katodni follower

izracunacu ti i vrednost otpora u negativnoj sprezi da se smanji gain OS

taj amp je radjen u vreme DIN standarda, kad je line level bio 150-300mV

Zahvaljujem unapred 🙂. To za Line level sam se i plašio i pretpostavio da mora NFB da se uradi...



Link to comment
Podeli na ovim sajtovima

pre 59 minuta, zek reče

U temi čika-Brke ima i cevni folover i šema i kako je sve uradio.

Baciću pogled... u principu gledaću(zbog gabarita) da to bude što prostiji cf..ukoliko može sa jednom lampom, utoliko bolje

Link to comment
Podeli na ovim sajtovima

33 minutes ago, milan p. said:

Zahvaljujem unapred 🙂. To za Line level sam se i plašio i pretpostavio da mora NFB da se uradi...



nema sta da se plasis

prosto ko pasulj



Link to comment
Podeli na ovim sajtovima

36 minutes ago, milan p. said:

da to bude što prostiji cf..ukoliko može sa jednom lampom, utoliko bolje

Upravo tako je uradio čika-Brka



Link to comment
Podeli na ovim sajtovima

pre 2 časa, zek reče

Upravo tako je uradio čika-Brka



O.K. iščitao sam ovo...Imam 2 pitanja.

1.Kako je moguće da CF u toj konstrukciji ne okreće fazu?

2. Prikazana šema je nacrtana tako da je ulaz buffer-a max otvoren(bez pota na ulazu dakle), a izlaz duffer-a preko 4 mcf ide na ulazni pot pojačala.

Da li, u slučaju da se pot stavlja na ulaz buffer-a (konkretno pot 100k), treba da se menjaju neke vrednosti elemenata na šemi?

Moja pretpostavka je DA ali voleo bih da mi neko pametniji kaže 🙂

Link to comment
Podeli na ovim sajtovima

Buffer (Cathode Follower) sa jednom duplom triodom uradiš na raster PCB, piont to point, nem tu šaka delova. Ulaz je potenciometar (50-100k log), pa ide izolacioni kond pa CF pa izolacioni kond pa izlaz. CF ne obrće fazu, sličan takav stepen sa pojačanjem obrće. Samo ne znam jel dovoljno duboka ta kutija da stane po visini 6N6P, ali ona se može staviti i horizontalno bez problema. I puno je manje grejanje sa jednom lampom nego sa dve.

Link to comment
Podeli na ovim sajtovima

kad je obican pot u pitanju, bufer se uvek stavlja iza njega - da resis problem varijabilne izlazne impedanse samog pota

u najnepovoljnijem polozaju Rout pota je 25% njegove vrednosti, i to je uvek mnogo

CF ne obrce fazu, signal na resetki i katodi su iste faze

anoda je protivfazna po pitanju signala vs. resetka



Link to comment
Podeli na ovim sajtovima

zadnji buffer koji sam uradio je bio sa ECH81.

nesto ja i drugar komentarisali u vezi te lampe i ... pade ideja.

mnogi su gadljivi prema toj lampi ali ona nije hrdjava uopste.

ima da se nadje za DZ.

sto je najvaznije, radi od 12V pa na dalje.

ko hoce buffer, koristi samo triodu, a ko hoce preamp

sa bojom tona na primer, onda i triodu i heptodu.

jedna zgodna stvar je sto moze da se nasteluja gain koliki treba.

ima sema na internetu, samo se ucuka ECH81 ili ECH83 preamp.

:cheers:



Link to comment
Podeli na ovim sajtovima

Brko

ECH81 nije isto sto i ECH83 , jedino je ECH83 predvidjena da radi sa jako malim B+ u mobilnim uredjajima raznih vozila , ECH81 nije za to predvidjena nikada ,

inace je ECH81 odlicna lampa sa dosta linearnom triodom kao i heptodom a koju sam proverio kada sam razvio jedan AM exciter , gde sam na G1 heptode dovodio RF signal iz triodnog oscilatora dok sam na G3 dovodio audio signal iz mixete , kompozitni vrhunskog kvaliteta modulisan noseci AM signal izlazio je sa anode  i teran je dalje na sledece stepene linearnog pojacanja snage .

Link to comment
Podeli na ovim sajtovima
