Uher VG820


djuma89

Preporučeni Komentari

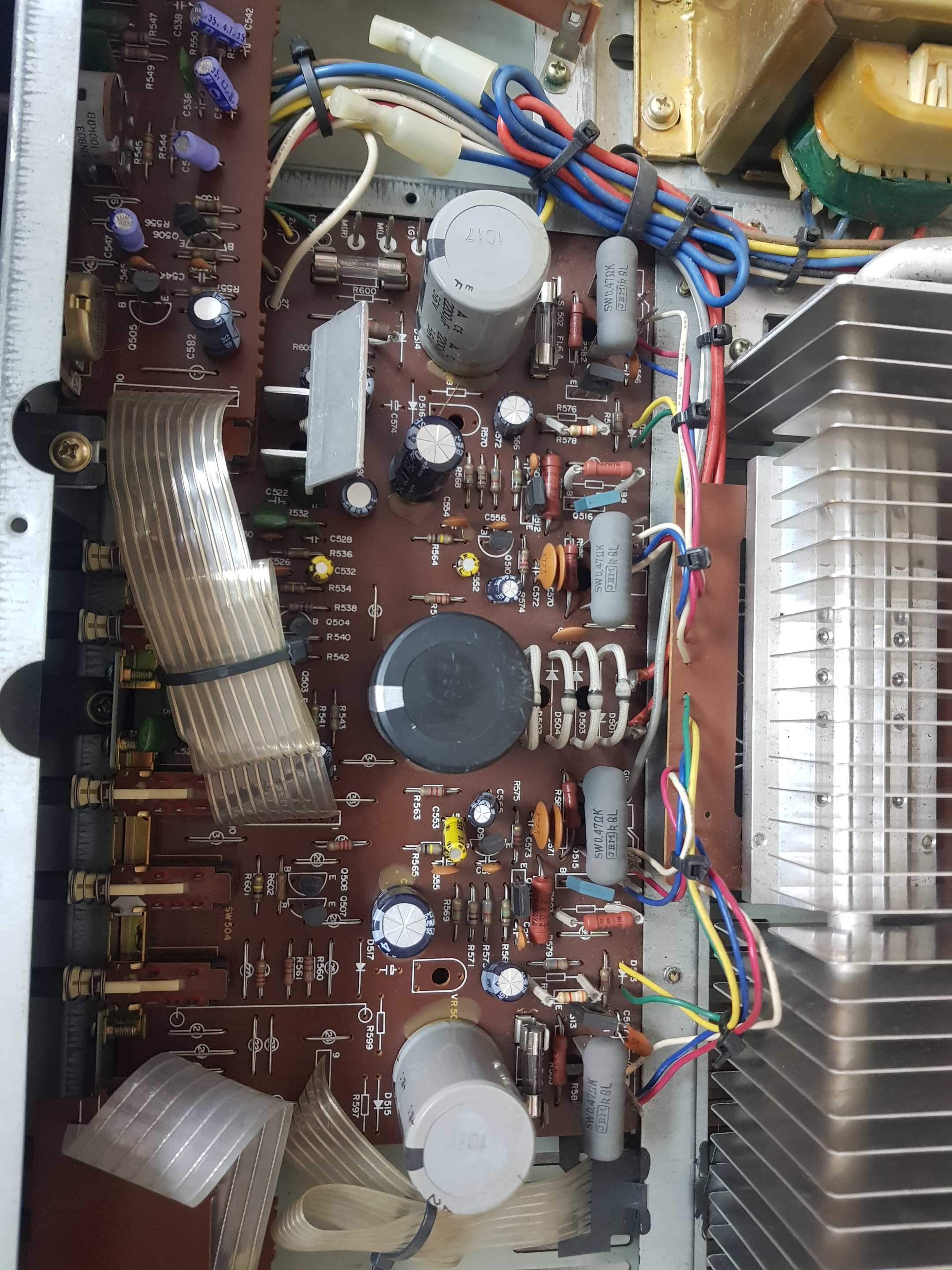

Planiram refresh ako bar jedan od kanala radi. U suprotnom vadim sve osim trafoa, pot i hladnjaka.😊

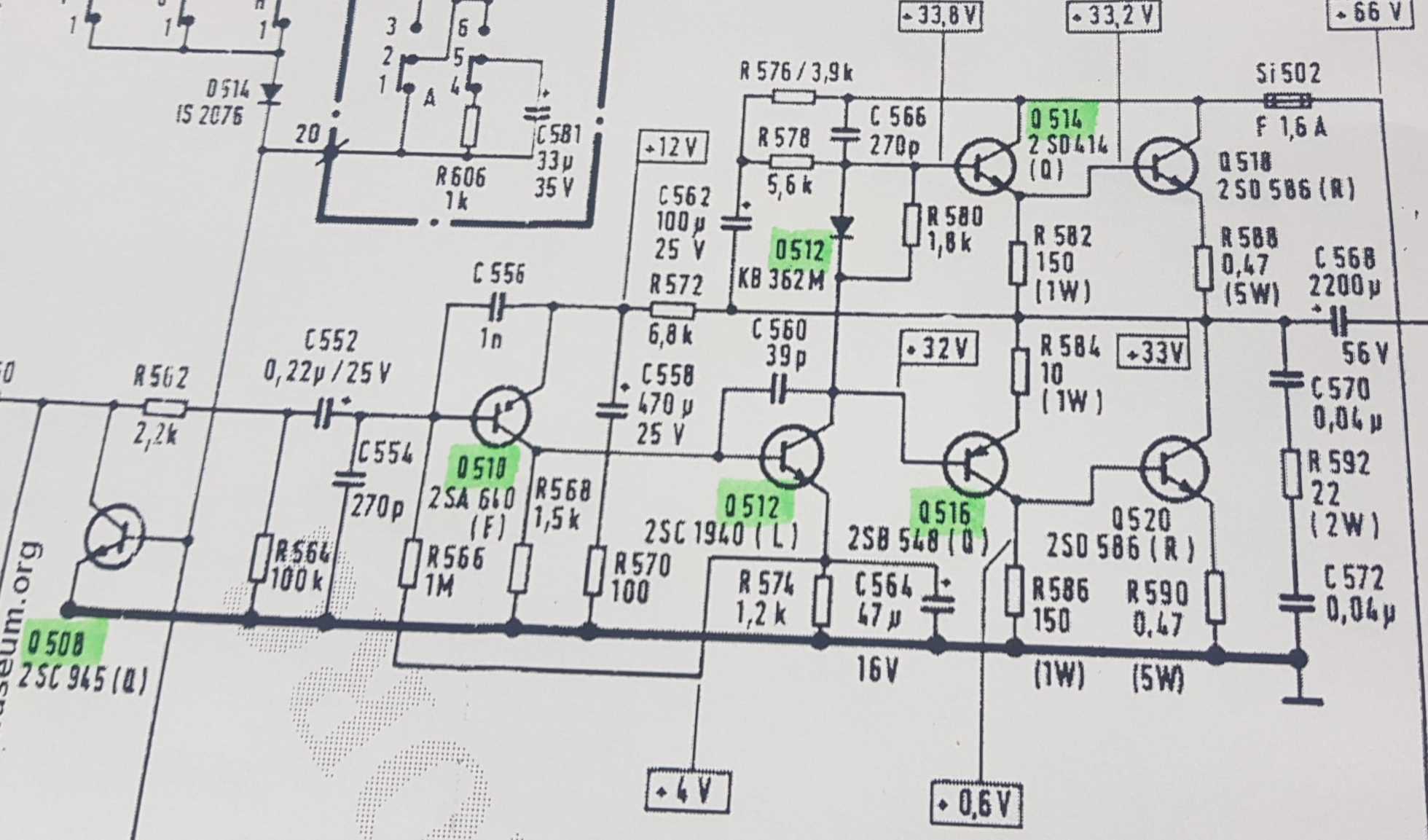

Počinjem sa osnovnom proverom napona iz šema u prilogu.

Svaki savet, sugestija i kritika kao i do sad dobrodošli.


radiomuseum-uher-werke-munchen-vg820-383841.pdf radiomuseum-uher-werke-munchen-vg820-383840.pdf radiomuseum-uher-werke-munchen-vg820-383839.pdf

Link to comment
Podeli na ovim sajtovima

Slicna prica kao i ono drugo. Mozes sve sprezne kondenzatore da zamenis nekim polipropilenima ako su elektroliti. Napisacu veceras pozicije na semi.

Posto je kvazikomplementarna konstrukcija mozes i da dodas Baxandall Transdiodu, dobices na simetriji tj. manjem crossover izoblicenju kao i manjem harmonicnom izoblicenju sto bi trebalo da se cuje bar malo.

Izmenjeno od mutayu
Link to comment
Podeli na ovim sajtovima

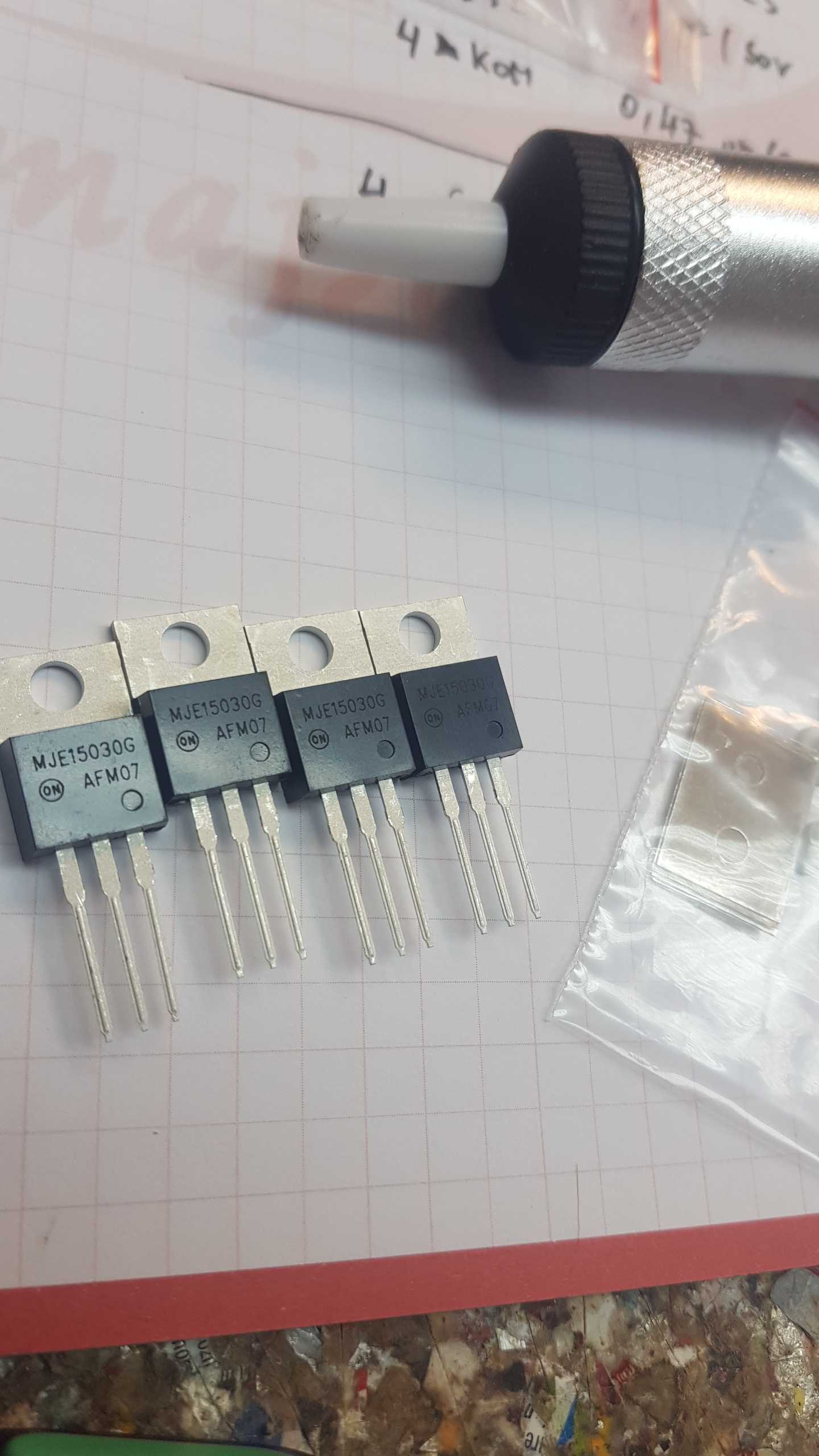

Ja bih to prilagodio za MJE15030. Raspored izvoda je isti, samo nova rupa na hladnjaku sa navojem.

U Kelco ima recimo D44H11. Najjači su već pomenuti BD911. Može i BD243B ili C.

Možeš šta hoćeš da koristiš,  ali  teško da ima jeftino u takvom kućištu.

Izmenjeno od NIXIE
Link to comment
Podeli na ovim sajtovima

21 minutes ago, djuma89 said:

Sad cu da vidim koji su zamenski tranzistori za NEC D586

Zamenskih nema jer se ne proizvode više, samo moderni kojinisu klempavi.

Link to comment
Podeli na ovim sajtovima

pre 37 minuta, NIXIE reče

Raspored izvoda je isti, samo nova rupa na hladnjaku sa navojem.

Ja sam mislio da iskoristim ove stare kao podlošku, stavim ih preko novog i zategnem?! Sta mislite o tome?

Link to comment
Podeli na ovim sajtovima

9 minutes ago, djuma89 said:

Ja sam mislio da iskoristim ove stare kao podlošku, stavim ih preko novog i zategnem?! Sta mislite o tome?

Može i to ali moraš duže zavrtnjeve da staviš.

Link to comment
Podeli na ovim sajtovima

pre 20 časa, mutayu reče

Slicna prica kao i ono drugo. Mozes sve sprezne kondenzatore da zamenis nekim polipropilenima ako su elektroliti. Napisacu veceras pozicije na semi.

Posto je kvazikomplementarna konstrukcija mozes i da dodas Baxandall Transdiodu, dobices na simetriji tj. manjem crossover izoblicenju kao i manjem harmonicnom izoblicenju sto bi trebalo da se cuje bar malo.

Sad pravim spisak za Sprint, orginalni tranzistori su Nichicon i rekli su da će  mi poručiti.

Jeste li uspeli da vidite šemu? Zanima me i kakva je to Baxandall Transdioda.

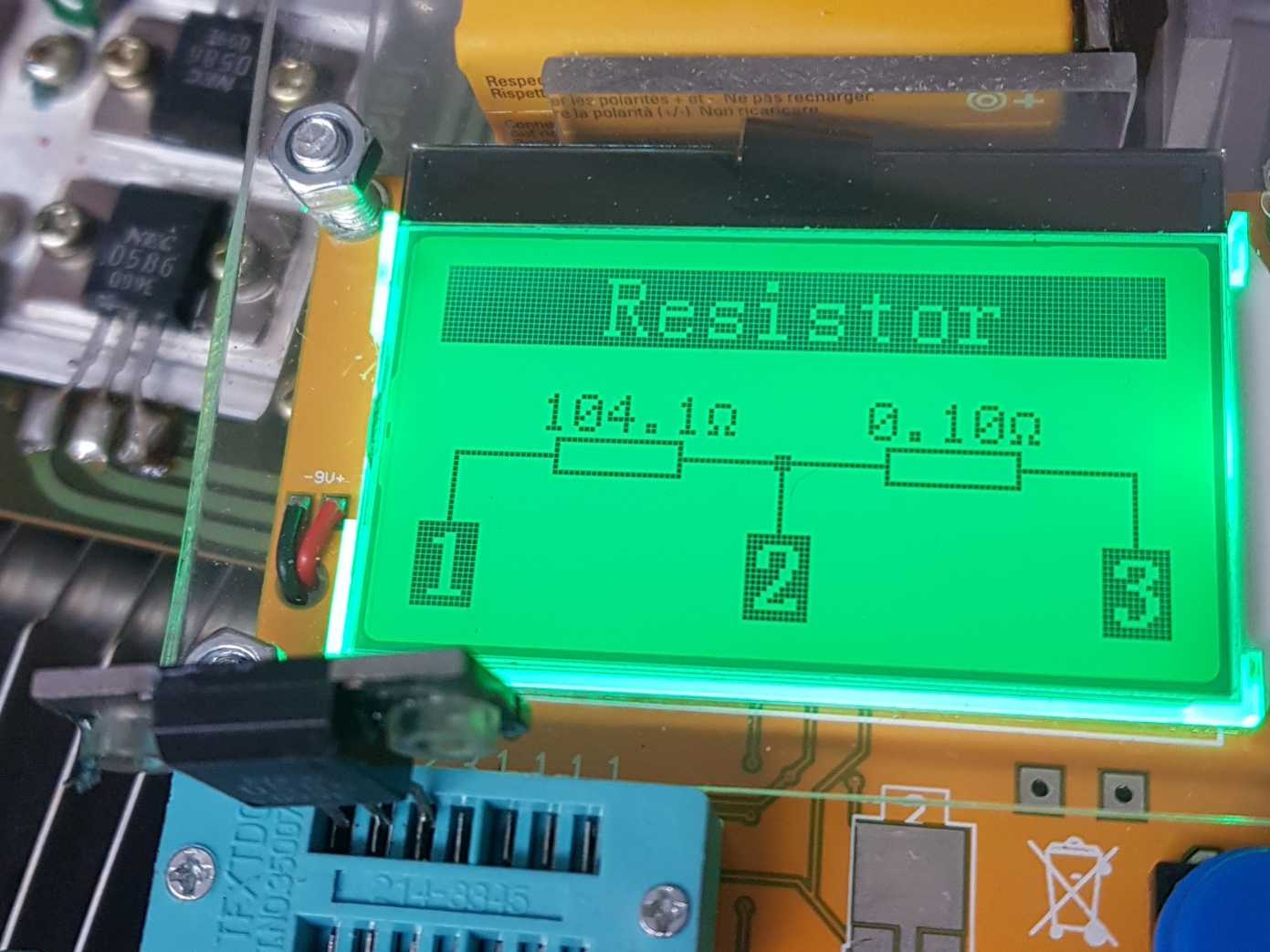

Nije mi jasno zasto su crkli izlazni tranzistori, otpornosti su ok, tranzistori isto. Jedino što sam primeti, termo pasta je loše naneta na nekim mestima. Možda su se pregrejali?!

Link to comment
Podeli na ovim sajtovima

Baxandall Transdioda ce u tvom slucaju biti tranzistor istog tipa kao donji drajverski u pojacalu (Q516 i Q515) tj. PNP i to 2SB548, sa kratko spojenim nozicama baze i kolektora. Paralelno takvoj transdiodi vezaces otpornik od 100 Oma (za pocetak). Merenjem izoblicenja ili slusanjem ces doci do optimalne vrednosti (ugrubo 70-150).

Vise o tome mozes procitati u knjigama Douglasa Selfa ili na velikom diyaudio.com forumu. Negde se pominje i kao Baxandall dioda.

Evo i principijelne seme u prilogu (dodajes Q5 i R2 dok su ostali elementi kao na tvojoj semi).


Izmenjeno od mutayu
Link to comment
Podeli na ovim sajtovima

Kondenzatore C552,C553,C512,C513 menjas polipropilenskim, odgovarajuce vrednosti i dimenzija da mogu da stanu na plocicu.

Kondenzatore C546,C547,C534,C535,C520,C521,C502,C503 zameni najkvalitetnijim tebi dostupnim istih vrednosti i tipa.

Ova zamena nije obavezna, pogotovo ako su kondovi ispravni i u propisanim vrednostima ali ce dovesti do malih zvucnih poboljsanja.

Postoji i skola misljenja koja tvrdi da sve elektrolitske kondenzatore treba zameniti istim takvim ali "svezim".

Naravno, postoje i oni koji tvrde da ne treba nista popravljati dok radi.

Takodje, ima jos prostora za poboljsanja u napajanju ali se time bavi kad sve proradi.

Izmenjeno od mutayu
Link to comment
Podeli na ovim sajtovima



pre 1 sat, mutayu reče

 Takodje, ima jos prostora za poboljsanja u napajanju ali se time bavi kad sve proradi.

Posle greca imam 71.5V a pise u semi da treba da bude 66V.

Q521 2SC1149 umesto 33V na 69V

Link to comment
Podeli na ovim sajtovima
