Bastard, anyone?

high end amp on budget

  • Molimo Vas registrujte se ili prijavite da biste odgovorili
935 odgovor(a) na ovu temu

#1 stein

stein

    Burner & Ringischpielmeister

  • Moderator
  • 13368 Poruke
  • Pol:Muško
  • Lokacija:Maria Theresiopolis
  • Interesovanja:Finding time to waste... :)
  •
    Niue

Odgovor 30 December 2009 - 17:36

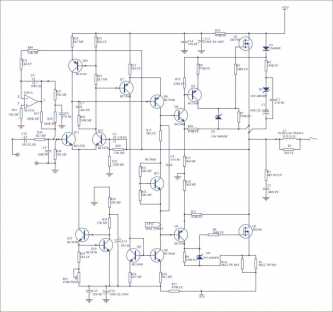

Dugo me čačka ideja o jednom pojačalcetu sa cevnim ulaznim i mosfet izlaznim stepenom. Problem je što sam ja totalni vezer kada treba nešto potpuno novo da se napravi... Po ovom pitanju sam već gnjavio Zena i Sipija pa da radost podelim i sa ostatkom članova foruma... Rekao bih da je cilj dobiti pojačalce snage do nekih 50W/8 ili 25-30W na 4 oma, nešto što se neće grejati kada svirucka a neće ni kuvati ako se malo "potera"... Primer takvog pojačalceta prilažem na šemi, ali bih recimo, ponešto odavde i eliminisao i zamenio cevkom, recimo sa 6922 (ECC88) Napon napajanja je +/-37V za izlazni stepen, a cevka može da dobije svoj zaseban napon napajanja... alfa.jpg Pojačalo koje je na šemi, svira divno ovako kako jeste, a svi delovi lako dostupni... Kopka me slična ili prerada ovakve konstrukcije sa cevkom na ulazu... Bastard, anyone?

Uputstvo za upotrebu ne služi za to da naučimo kako se nešto koristi nego da vidimo gde smo se zajebali


#2 Zen Mod

Zen Mod

    DiYAudio Zen Admin

  • Administrator
  • 17920 Poruke
  • Pol:Muško
  • Lokacija:ancient Batsch , little service room
  • Interesovanja:fun
  •
    Isle of Man

Odgovor 30 December 2009 - 17:56

batali tu semu/konceptbilo koja cevka ima dovoljno naponsog pojacannja za ceo amp ;dakle - greota bi bilo koristiti samo minuciozni deo swinga cevi , pa pojacavati peskom pesak treba da bude folower stage i nista vise
Ovo je forum gde svi mogu pisati sve sto žele ;
ali kada nemaju šta da napišu , neka to i ne napišu .


klik na google oglas pomaze forumu opstanak :sarcastic_hand:

#3 stein

stein

    Burner & Ringischpielmeister

  • Moderator
  • 13368 Poruke
  • Pol:Muško
  • Lokacija:Maria Theresiopolis
  • Interesovanja:Finding time to waste... :)
  •
    Niue

Odgovor 30 December 2009 - 18:04

batali tu semu/konceptbilo koja cevka ima dovoljno naponsog pojacannja za ceo amp ;dakle - greota bi bilo koristiti samo minuciozni deo swinga cevi , pa pojacavati peskom pesak treba da bude folower stage i nista vise

Bataljujem ja šta god da treba, samo reci :rolleyes:

Uputstvo za upotrebu ne služi za to da naučimo kako se nešto koristi nego da vidimo gde smo se zajebali


#4 Sipi

Sipi

    Juma

  • Član
  • 5645 Poruke
  • Pol:Muško
  • Lokacija:Zemun
  •
    Vanuatu

Odgovor 30 December 2009 - 18:15

....bilo koja cevka ima dovoljno naponsog pojacannja za ceo amp ;....pesak treba da bude folower stage i nista vise

Eto Steine, te dve stvari su sustina, daj cevni full differential gain stage koji ti se svidja a na izlaz da se metne Source follower circlotron. Tako dobijes fenomenalan push-pull (skalabilnije dimenzionisanje klase rada) a samo N-kanalni MOSFETovi se koriste pa je lako upariti i bog te veselio.Dakle uzmi semu koju sam dao za cirklotron, odseci sve pre spreznih kondenzatora od 1u5 i turi cevni diff. stage po volji - dovoljno je da ima 12V swinga (peak) na svakom izlazu sto je trivijalan zadatak za cevke. Imaces 30W na 8 i 60W na 4 oma a ako stavis dva para MOSFET-ova po kanalu ni preko 100W na 2 oma nije problem.
ILI LAKO, IL' NIKAKO

#5 Zen Mod

Zen Mod

    DiYAudio Zen Admin

  • Administrator
  • 17920 Poruke
  • Pol:Muško
  • Lokacija:ancient Batsch , little service room
  • Interesovanja:fun
  •
    Isle of Man

Odgovor 30 December 2009 - 18:24

ecc88 LTP , CCS u T , gyratori gore , nakacis sipijevo cereslo ;ili jos bolje - kaskodirani LTP , sve oostalo kako pomenuhsad ce kamenko reci - dobro , a kako .....:rolleyes:ni Rim nije napravljen za 1 dan
Ovo je forum gde svi mogu pisati sve sto žele ;
ali kada nemaju šta da napišu , neka to i ne napišu .


klik na google oglas pomaze forumu opstanak :sarcastic_hand:

#6 stein

stein

    Burner & Ringischpielmeister

  • Moderator
  • 13368 Poruke
  • Pol:Muško
  • Lokacija:Maria Theresiopolis
  • Interesovanja:Finding time to waste... :)
  •
    Niue

Odgovor 30 December 2009 - 18:44

...dobro, a kako?:rolleyes:

Uputstvo za upotrebu ne služi za to da naučimo kako se nešto koristi nego da vidimo gde smo se zajebali


#7 Sipi

Sipi

    Juma

  • Član
  • 5645 Poruke
  • Pol:Muško
  • Lokacija:Zemun
  •
    Vanuatu

Odgovor 30 December 2009 - 19:06

...dobro, a kako?:rolleyes:

Vidi moj sig :buehehe:
ILI LAKO, IL' NIKAKO

#8 stein

stein

    Burner & Ringischpielmeister

  • Moderator
  • 13368 Poruke
  • Pol:Muško
  • Lokacija:Maria Theresiopolis
  • Interesovanja:Finding time to waste... :)
  •
    Niue

Odgovor 30 December 2009 - 19:35

Dobro, vidim... :rolleyes: Nego. U Cirkustrolu ostaju pozicije ispred kondova od 1u5 a to su R27 i R28 (15E) i pošto sam nepismen, kako bih, recimo sa SRPP stepena uopšte mogao izvući dva adekvatna signala? Pada mi na pamet opcija da sa recimo jedne triode izvučem signal sa anode a drugo pola sa katode iste triode, međutim, tu sam već zapeo zbog proračuna adekvatnih vrednosti otpornika i napona napajanja cevi. 6922 može da radi sa relativno niskim naponima u odnosu na većinu drugih duplih trioda, ali je to daleko iznad napona za cirklotron. Recimo da to nije problem. Ok... Nego, meni, a verujem ni ostatku ne bi baš bilo ni najmanje zabavno graditi sa SK135 kada je već svima jasno da ih nema... Onda se menja sve pa smo skoro opet na samom početku, možda mali korak iza... :buehehe:

Uputstvo za upotrebu ne služi za to da naučimo kako se nešto koristi nego da vidimo gde smo se zajebali


#9 Sipi

Sipi

    Juma

  • Član
  • 5645 Poruke
  • Pol:Muško
  • Lokacija:Zemun
  •
    Vanuatu

Odgovor 30 December 2009 - 19:41

R27 i R28 pomazu OPA1632 da lakse tera kapacitivno opterecenje, dakle otpadaju iz price o cevkama.SRPP i full differential amp su ne bas lako spojivi pojmovi (pogledaj jos jednom sta ti je Zen napisao).2sk135 je isto sto i 2sk1058 a njega ima i po trafikama (i ovde na forumu covek prodaje 100-tinak komada).Nema sekiras, sve lako resivo :rolleyes:
ILI LAKO, IL' NIKAKO

#10 stein

stein

    Burner & Ringischpielmeister

  • Moderator
  • 13368 Poruke
  • Pol:Muško
  • Lokacija:Maria Theresiopolis
  • Interesovanja:Finding time to waste... :)
  •
    Niue

Odgovor 30 December 2009 - 19:49

R27 i R28 pomazu OPA1632 da lakse tera kapacitivno opterecenje, dakle otpadaju iz price o cevkama.SRPP i full differential amp su ne bas lako spojivi pojmovi (pogledaj jos jednom sta ti je Zen napisao).2sk135 je isto sto i 2sk1058 a njega ima i po trafikama (i ovde na forumu covek prodaje 100-tinak komada).Nema sekiras, sve lako resivo :rolleyes:

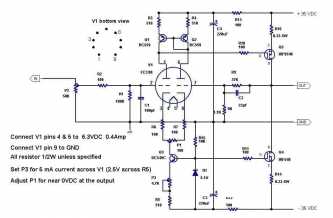

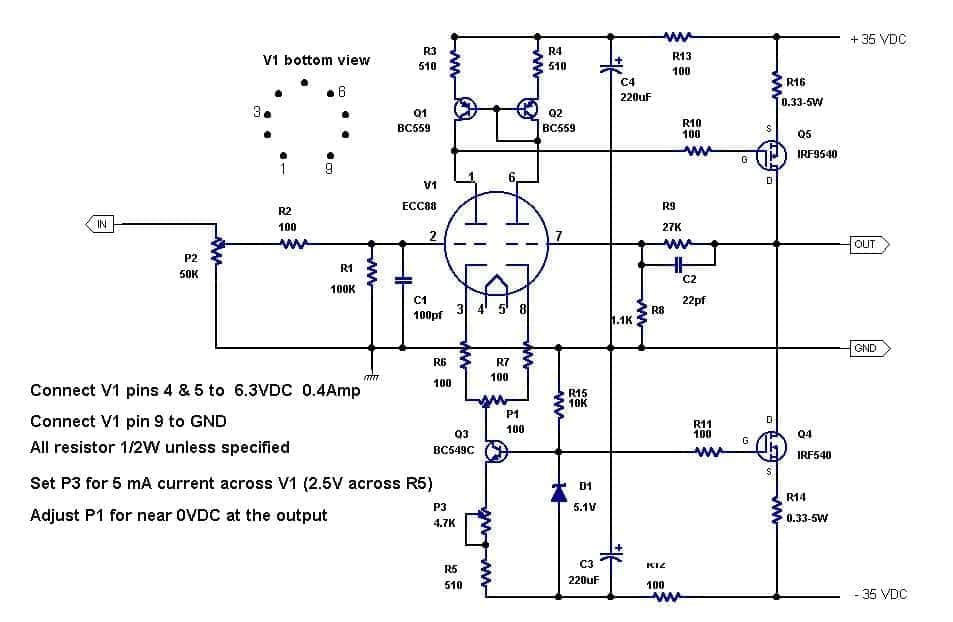

Pa mene je to i zbunilo u preporuci, čemu komplikovati sa full simetrijom kada su cevke "najpametnije" sa jednom ulaznom i jednom izlaznom tačkom... Nisam ni mislio da će SRPP biti najbolje rešenje za bilo šta, ali kako god i okrenem, opet je "kvaka" sa potrebom za dva identična aprotivfazna signala. To se može i sa jednom triodom ali onda katodni otpornik mora biti dovoljno "jak" da odigne potencijal od mase dovoljno da dobijem željeni swing u odnosu na ??? potencijal napajanja ?Da budem iskren, nisam hteo da kopiram postojeća rešenja, ali ako je tako jednostavnije doći do finalne verzije, ja sam na umu imao nešto ovako:hybrid_schem.jpg Ono što se meni ne dopada je opet rad u A klasi sa ogromnom disipacijom, preporuka je upotreba hladnjaka sa 0.2K termičkim otporom... Mada...

Uputstvo za upotrebu ne služi za to da naučimo kako se nešto koristi nego da vidimo gde smo se zajebali


#11 Zen Mod

Zen Mod

    DiYAudio Zen Admin

  • Administrator
  • 17920 Poruke
  • Pol:Muško
  • Lokacija:ancient Batsch , little service room
  • Interesovanja:fun
  •
    Isle of Man

Odgovor 30 December 2009 - 20:26

ajd se strpi par dana ....ti bi uvek da se sve resi i nacrta za 3 sata , a onda ti sastavljas natenane 3 meseca il' nedelje ....... svejedno ne crta mi se veceras ;a sutra jos manje
Ovo je forum gde svi mogu pisati sve sto žele ;
ali kada nemaju šta da napišu , neka to i ne napišu .


klik na google oglas pomaze forumu opstanak :sarcastic_hand:

#12 Sipi

Sipi

    Juma

  • Član
  • 5645 Poruke
  • Pol:Muško
  • Lokacija:Zemun
  •
    Vanuatu

Odgovor 30 December 2009 - 20:38

....Ono što se meni ne dopada je opet rad u A klasi sa ogromnom disipacijom, preporuka je upotreba hladnjaka sa 0.2K termičkim otporom... Mada...

Nista ti ne citas, dzaba ti pisem :rolleyes:Gde pise da push-pull (sto je cirklotron u svojoj osnovi) mora da radi u A klasi u celom opsegu snage ?Zato i pravim cirklotron (bolja uparenost, samo N-kanalni MOSFET-ovi) da bi lepo radio i kada predje u AB klasu...
ILI LAKO, IL' NIKAKO

#13 Zen Mod

Zen Mod

    DiYAudio Zen Admin

  • Administrator
  • 17920 Poruke
  • Pol:Muško
  • Lokacija:ancient Batsch , little service room
  • Interesovanja:fun
  •
    Isle of Man

Odgovor 30 December 2009 - 20:44

Nista ti ne citas, dzaba ti pisem :rolleyes:....

kamenko je auditivan tip , sto se tice kognicijesto mu kazes u tel razgovoru - to pamti dobro ....... sto mu napises - i ne cita ..... :buehehe:
Ovo je forum gde svi mogu pisati sve sto žele ;
ali kada nemaju šta da napišu , neka to i ne napišu .


klik na google oglas pomaze forumu opstanak :sarcastic_hand:

#14 stein

stein

    Burner & Ringischpielmeister

  • Moderator
  • 13368 Poruke
  • Pol:Muško
  • Lokacija:Maria Theresiopolis
  • Interesovanja:Finding time to waste... :)
  •
    Niue

Odgovor 30 December 2009 - 21:21

Vidim ja da ste obojica isto toliko glupi kao ja. Najmanje zajedno toliko. Ne mora šema biti ni danas ni sutra, ni prekosutra, može sledeće godine, ko što reče Zen, svakako neće se ni praviti ovih dana, jebiga, prošla me volja kad nisam ni beton u stanju da izlijem a da ne pukne odmah :rolleyes:Vi ste samo toliko bolji od mene koliko razumete kako se nešto može ili ne može spojiti. Jebo me Akerman kad samo takve stvari razumem. A i to donekle... :buehehe: Ja sam totalno vizuelan tip, manje mi treba da nacrtam nego objasnim rečima, ali me jebe što nisam našao ni jedan forum koji umesto tekst editora nudi paint kao opciju za komunikaciju :buehehe: svejedno, kako god bilo, ja bih sad pitao da li se recimo, principijelno gledano, može deo cevnog arangementa, dakle princip sa cevkom, dve triode i dva bipolarca u anodama, te bipolarac u bazi iskoristiti da se spoji sa Cirklotrolom? Q1 sa kolektora šalje signal na Gate Q5, što bi recimo išlo ili preko konda od 1u5 a druga polovina signala sa baze Q3 na drugu polovinu umesto na Gate Q4... Znam da samo tako, 1:1 ne može jer je ovaj hibrid sa moje šeme DC kaplovan ali sigurno da postoji neka fora, izmena nekog detalja koji bi olakšao izvedbu?

Uputstvo za upotrebu ne služi za to da naučimo kako se nešto koristi nego da vidimo gde smo se zajebali


#15 stein

stein

    Burner & Ringischpielmeister

  • Moderator
  • 13368 Poruke
  • Pol:Muško
  • Lokacija:Maria Theresiopolis
  • Interesovanja:Finding time to waste... :)
  •
    Niue

Odgovor 30 December 2009 - 21:23

Nista ti ne citas, dzaba ti pisem :rolleyes:Gde pise da push-pull (sto je cirklotron u svojoj osnovi) mora da radi u A klasi u celom opsegu snage ?Zato i pravim cirklotron (bolja uparenost, samo N-kanalni MOSFET-ovi) da bi lepo radio i kada predje u AB klasu...

Ma čitam ja, ali čitam i arapski i kineski, ali brate razliku ne uspevam da nađem :buehehe:

Uputstvo za upotrebu ne služi za to da naučimo kako se nešto koristi nego da vidimo gde smo se zajebali


#16 Zen Mod

Zen Mod

    DiYAudio Zen Admin

  • Administrator
  • 17920 Poruke
  • Pol:Muško
  • Lokacija:ancient Batsch , little service room
  • Interesovanja:fun
  •
    Isle of Man

Odgovor 30 December 2009 - 22:14

bice ;ako nastavis da me cedis , onda cu da ***izdim i pocnem da crtam , jer nema nacina da ti drugacije objasnimmozda se moze izvuci da bude i bez spreznih kondovaroger&over from thread , bar do treceg dana sledece godine
Ovo je forum gde svi mogu pisati sve sto žele ;
ali kada nemaju šta da napišu , neka to i ne napišu .


klik na google oglas pomaze forumu opstanak :sarcastic_hand:

#17 stein

stein

    Burner & Ringischpielmeister

  • Moderator
  • 13368 Poruke
  • Pol:Muško
  • Lokacija:Maria Theresiopolis
  • Interesovanja:Finding time to waste... :)
  •
    Niue

Odgovor 30 December 2009 - 22:18

Dobro, ajd onda da tema odmori još par dana, sretno vam bilo dočekivanje! i odmaranje posle... :rolleyes:

Uputstvo za upotrebu ne služi za to da naučimo kako se nešto koristi nego da vidimo gde smo se zajebali


#18 Vix

Vix

    Bafflasti

  • Član
  • 1188 Poruke
  • Pol:Muško
  •
    Serbia

Odgovor 30 December 2009 - 22:25

Ne bih da kenjam, al' nekako mi se cini...zar ne bi bilo jednostavnije sklopiti Pass-ov F4, poterati ka kakvim dobrim cevasem (napr. WOT) i eto gotovo.... :rolleyes: :buehehe:

#19 Sipi

Sipi

    Juma

  • Član
  • 5645 Poruke
  • Pol:Muško
  • Lokacija:Zemun
  •
    Vanuatu

Odgovor 30 December 2009 - 22:48

Ne bih da kenjam, al' nekako mi se cini...zar ne bi bilo jednostavnije sklopiti Pass-ov F4, poterati ka kakvim dobrim cevasem (napr. WOT) i eto gotovo.... :rolleyes: :buehehe:

Nije F4 uopste lose resenje za power buffer, ali nije ni idealno - Steinove roletne zasluzuju bolji amp :buehehe:
ILI LAKO, IL' NIKAKO

#20 Sipi

Sipi

    Juma

  • Član
  • 5645 Poruke
  • Pol:Muško
  • Lokacija:Zemun
  •
    Vanuatu

Odgovor 31 December 2009 - 11:32

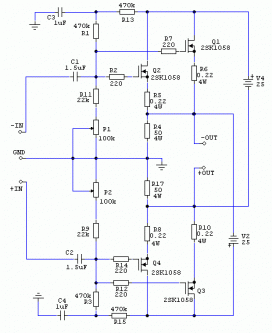

Steine, evo da ne bude zabune - ovako tacno izgleda predlozeni cirklotron kao power buffer.P1 i P2 namestaju mirnu struju (klasu rada) i istovremeno DC ofset na zvucniku (kao kod F5).Od polozaja trimera P1/P2 zavisi i ulazna impedansa i iznosi oko 65k kada je mirna struja kroz svaki MOSFET namestena na oko 400mA (rekli smo da necemo furunu, ali hocemo bar 5-10W u A klasi).U paraleli sa tih 65k je ulazni kapacitet MOSFET-ova ali nas on u ovom slucaju slabo zanima jer imamo posla sa Source Follower-om - obratiti paznju na pomenuti F4: na ulazu ima mali JFET buffer a lako pogoni 3 para HEXFETova u Source Follower vezi. Na stranu sto HEXFET ima dvostruko veci ulazni kapacitet od Lateralnog MOSFETa.Ulazni stepen/naponski pojacavac je po volji ali za uspeh je vazno da signali dovedeni na ulaz amp-a moraju biti potpuno simetricni (ne moze jedan sa katode a drugi sa anode).scl-pb.gif
ILI LAKO, IL' NIKAKO
